Aspen 物料衡算与能量衡算

化工原理物料衡算和热量衡算引言化工工程涉及许多物料的处理和转化过程，同时也需要考虑热量的平衡。

物料衡算和热量衡算是化工原理的重要内容，对于工程实践和过程优化具有重要的意义。

本文将介绍化工原理中的物料衡算和热量衡算的基本原理和计算方法。

物料衡算物料衡算是指对于化工工程中物料流动和转化过程的计算和分析。

在化工工程中，物料的流动和转化是实现各种反应和分离操作的基础，因此正确的物料衡算是保证工程设计和操作的关键。

在物料衡算中，我们通常需要考虑以下几个方面： 1. 物料的质量衡算：即对物料的质量输入和输出进行计算和分析。

对于物料的质量衡算，我们需要注意物料流动的平衡原则，即质量的输入必须等于输出。

2. 物料的能量衡算：即对物料的能量输入和输出进行计算和分析。

能量的输入和输出会影响物料的温度和相变过程，因此在能量衡算中需要考虑物料的热力学性质。

3. 物料的流动速度衡算：即对物料流动速度进行计算和分析。

物料的流动速度决定了反应和分离操作的效率，因此在物料衡算中需要合理地确定流量和速度的关系。

4. 物料的浓度衡算：即对物料中组分浓度的计算和分析。

物料的浓度会影响其反应和分离的速率和效果，因此在物料衡算中需要考虑不同组分浓度的变化规律。

物料衡算通常使用质量守恒和能量守恒等基本原理进行计算。

同时，还可以利用化学反应平衡的原理和质量流动的平衡原则进行衡算过程中的参数确定。

热量衡算热量衡算是化工工程中热力学过程的计算和分析。

在化工工程中，热量的平衡是保证反应和分离操作能够正常进行的基础。

热量衡算需要考虑以下几个方面： 1. 热量的输入和输出：即对于热量的输入和输出进行计算和分析。

在化工工程中，我们通常需要对热量的输入和输出进行平衡，以保证工程操作的稳定性。

2. 热量的传递和转化：即对于热量的传递和转化过程进行计算和分析。

热量的传递可以通过传导、对流和辐射等方式进行，因此在热量衡算中需要考虑传热方式的影响。

3. 热平衡的计算：即对于反应和分离过程中热量平衡的计算和分析。

化工中的物料衡算和能量衡算化72 王琪2007011897 在化工原理的绪论课上，戴老师曾强调过化工原理的核心内容是“三传一反”即传质、传动、传热和反应，而物理三大定律——质量守恒、动量守恒、能量守恒正是三传的核心与实质，因此这三大定律在化工中统一成一种核心的方法：衡算。

正是衡算，使原本复杂的物理定律的应用变得简单，实用性强，更符合工程学科的特点。

为此化工中的物料衡算和能量衡算很重要，本文将分别从物料衡算、能量衡算讨论化工中的衡算问题，然后将讨论二者结合的情况。

物料衡算在台湾的文献中称为“质量平衡”，它反映生产过程中各种物料之间量的关系，是分析生产过程与每个设备的操作情况和进行过程与设备设计的基础。

一般来说物料衡算按下列步骤进行，为表示直观，做成流程图。

绘制流程图时应注意：1.用简洁的长方形来表达一个单元，不必画蛇添足；2.每一条物质流线代表一个真实的流质流动情况；3.区别开放与封闭的物质流4.区别连续操作与分批操作（间歇生产）5.不必将太复杂的资料写在物质流线上确定体系也比较重要，对于不同体系，衡算基准和衡算关系会有不同。

合适的基准对于衡算问题的简化很重要，根据过程特点通常有如下几种：1.时间基准：连续生产，选取一段时间间隔如1s，1min，1h，1d；间歇生产以一釜或一批料的生产周期为基准，对于非稳态操作，通常以时间微元dt为基准。

2.质量基准，对于固相、液相体系，常采用此基准，如1kg，100kg，1t，1000lb等。

3.体积基准（质量基准衍生）：适用于气体，但要换成标准体积；适用于密度无变化的操作。

4.干湿基准：水分算在内和不算在内是有区别的，惯例如下：烟道气：即燃烧过程产生的所有气体，包括水蒸气，往往用湿基；奥氏分析：即利用不同的溶液来相继吸收气体试样中的不同组分从而得到气体组分，往往用干基。

化肥、农药常指湿基，而硝酸、盐酸等则指干基。

选取基准后，就要确定着眼物料了。

通常既可从所有物料出发，也可根据具体情况，从某组分或某元素着眼。

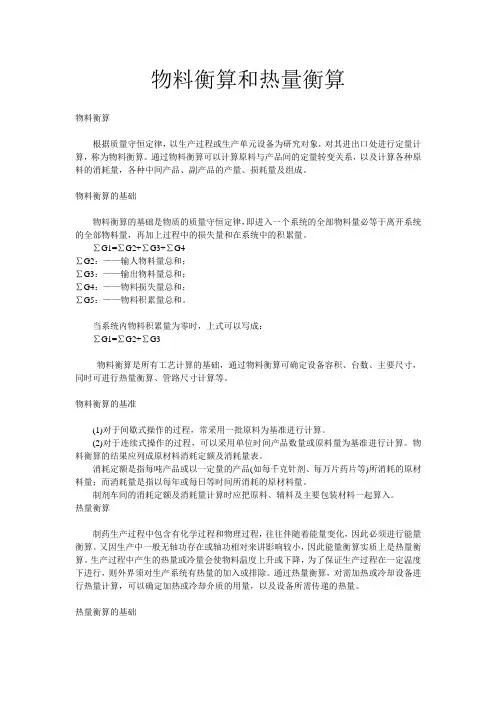

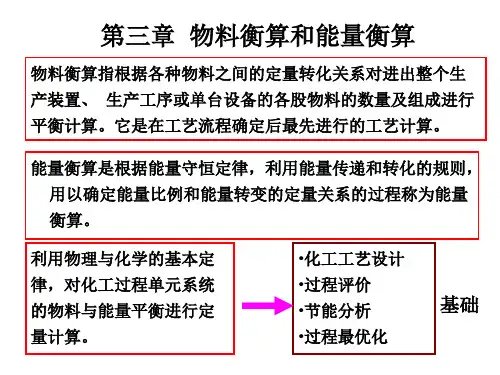

物料衡算和热量衡算物料衡算根据质量守恒定律，以生产过程或生产单元设备为研究对象，对其进出口处进行定量计算，称为物料衡算。

通过物料衡算可以计算原料与产品间的定量转变关系，以及计算各种原料的消耗量，各种中间产品、副产品的产量、损耗量及组成。

物料衡算的基础物料衡算的基础是物质的质量守恒定律，即进入一个系统的全部物料量必等于离开系统的全部物料量，再加上过程中的损失量和在系统中的积累量。

∑G1=∑G2+∑G3+∑G4∑G2：——输人物料量总和；∑G3：——输出物料量总和；∑G4：——物料损失量总和；∑G5：——物料积累量总和。

当系统内物料积累量为零时，上式可以写成：∑G1=∑G2+∑G3物料衡算是所有工艺计算的基础，通过物料衡算可确定设备容积、台数、主要尺寸，同时可进行热量衡算、管路尺寸计算等。

物料衡算的基准(1)对于间歇式操作的过程，常采用一批原料为基准进行计算。

(2)对于连续式操作的过程，可以采用单位时间产品数量或原料量为基准进行计算。

物料衡算的结果应列成原材料消耗定额及消耗量表。

消耗定额是指每吨产品或以一定量的产品(如每千克针剂、每万片药片等)所消耗的原材料量；而消耗量是指以每年或每日等时间所消耗的原材料量。

制剂车间的消耗定额及消耗量计算时应把原料、辅料及主要包装材料一起算入。

热量衡算制药生产过程中包含有化学过程和物理过程，往往伴随着能量变化，因此必须进行能量衡算。

又因生产中一般无轴功存在或轴功相对来讲影响较小，因此能量衡算实质上是热量衡算。

生产过程中产生的热量或冷量会使物料温度上升或下降，为了保证生产过程在一定温度下进行，则外界须对生产系统有热量的加入或排除。

通过热量衡算，对需加热或冷却设备进行热量计算，可以确定加热或冷却介质的用量，以及设备所需传递的热量。

热量衡算的基础热量衡算按能量守恒定律“在无轴功条件下，进入系统的热量与离开热量应该平衡”，在实际中对传热设备的衡算可由下式表示Q1+Q2+Q3=Q4+Q5+Q6（1—1）式中： Q1—所处理的物料带入设备总的热量，KJ;Q2—加热剂或冷却剂与设备和物料传递的热量（符号规定加热剂加入热量为“+”，冷却剂吸收热量为“-”），KJ;Q3—过程的热效率，（符号规定过程放热为“+”；过程吸热为“-”）Q4—反应终了时物料的焓（输出反应器的物料的焓）Q5—设备部件所消耗的热量，KJ;Q6—设备向四周散失的热量，又称热损失,KJ;热量衡算的基准可与物料衡算相同，即对间歇生产可以以每日或每批处理物料基准。

物料衡算和热量衡算物料衡算根据质量守恒定律，以生产过程或生产单元设备为研究对象，对其进出口处进行定量计算，称为物料衡算。

通过物料衡算可以计算原料与产品间的定量转变关系，以及计算各种原料的消耗量，各种中间产品、副产品的产量、损耗量及组成。

物料衡算的基础物料衡算的基础是物质的质量守恒定律，即进入一个系统的全部物料量必等于离开系统的全部物料量，再加上过程中的损失量和在系统中的积累量。

∑G1=∑G2+∑G3+∑G4∑G2：——输人物料量总和；∑G3：——输出物料量总和；∑G4：——物料损失量总和；∑G5：——物料积累量总和。

当系统内物料积累量为零时，上式可以写成：∑G1=∑G2+∑G3物料衡算是所有工艺计算的基础，通过物料衡算可确定设备容积、台数、主要尺寸，同时可进行热量衡算、管路尺寸计算等。

物料衡算的基准(1)对于间歇式操作的过程，常采用一批原料为基准进行计算。

(2)对于连续式操作的过程，可以采用单位时间产品数量或原料量为基准进行计算。

物料衡算的结果应列成原材料消耗定额及消耗量表。

消耗定额是指每吨产品或以一定量的产品(如每千克针剂、每万片药片等)所消耗的原材料量；而消耗量是指以每年或每日等时间所消耗的原材料量。

制剂车间的消耗定额及消耗量计算时应把原料、辅料及主要包装材料一起算入。

热量衡算制药生产过程中包含有化学过程和物理过程，往往伴随着能量变化，因此必须进行能量衡算。

又因生产中一般无轴功存在或轴功相对来讲影响较小，因此能量衡算实质上是热量衡算。

生产过程中产生的热量或冷量会使物料温度上升或下降，为了保证生产过程在一定温度下进行，则外界须对生产系统有热量的加入或排除。

通过热量衡算，对需加热或冷却设备进行热量计算，可以确定加热或冷却介质的用量，以及设备所需传递的热量。

热量衡算的基础热量衡算按能量守恒定律“在无轴功条件下，进入系统的热量与离开热量应该平衡”，在实际中对传热设备的衡算可由下式表示Q 1+Q 2+Q 3=Q 4+Q 5+Q 6 （1—1）式中： Q 1—所处理的物料带入设备总的热量，KJ;Q 2—加热剂或冷却剂与设备和物料传递的热量（符号规定加热剂加入热量为“+”，冷却剂吸收热量为“-”），KJ;Q 3—过程的热效率，（符号规定过程放热为“+”；过程吸热为“-”）Q 4—反应终了时物料的焓（输出反应器的物料的焓）Q 5—设备部件所消耗的热量，KJ;Q 6—设备向四周散失的热量，又称热损失,KJ;热量衡算的基准可与物料衡算相同，即对间歇生产可以以每日或每批处理物料基准。

化工设计物料衡算和热量衡算化工设计物料衡算和热量衡算是化工工程设计中非常重要的内容。

物料衡算是指在化工工程中对物料的流动进行计算和衡量的过程，而热量衡算则是指对化工工程中的热量流动进行计算和衡量的过程。

下面将详细介绍这两个内容。

首先，物料衡算是化工工程设计中的一个必不可少的环节。

物料衡算要基于反应的化学反应原理或工艺流程，计算出物料的各项数据，如流量、摩尔质量、摩尔仓数等。

具体的衡算步骤包括：确定物料的基本特性，如摩尔质量、密度等；确定物料的流动量和流速；根据反应方程式和反应器的驱动力，计算出反应速率；进一步计算出反应器的物料应用时间（HRT），以衡量物料在反应器中的停留时间。

物料衡算的目的是为了选择合适的设备和工艺流程，以确保化工工程的安全运行。

通过物料衡算，可以计算出物料在不同设备中的流速和停留时间，从而判断是否需要增加搅拌装置或延长反应器的体积等改进措施。

此外，物料衡算还能帮助设计人员确定各种物料转移设备的大小和形式，以满足工艺流程的需求。

其次，热量衡算是物料衡算的重要组成部分，也是化工工程中的关键环节。

热量衡算要根据物料的热力学特性及其运动过程，计算出热量的流动和传递。

具体的衡算步骤包括：测定物料的初始和终止温度；计算物料的比热容和比焓；计算物料在设备中的热量传递和损失；计算过程中发生的温度变化和热量变化；计算设备的热损失和热水平；最终评估设备的热效率。

热量衡算的目的是为了保证化工工程的热平衡和能量效率。

通过热量衡算，可以计算出各个设备和工艺过程的热量损失和热交换，从而判断是否需要增加散热装置或回收热量等改进措施。

此外，热量衡算还能帮助设计人员确定各种热交换设备的大小和形式，以满足工艺流程的需求。

总结来说，物料衡算和热量衡算是化工工程设计中非常重要的内容。

物料衡算可以帮助设计人员选择合适的设备和工艺流程，确保化工工程的安全运行；热量衡算则可以保证化工工程的热平衡和能量效率。

通过物料衡算和热量衡算，设计人员可以更好地优化工艺流程，提高化工工程的效率和经济性。

石化年产25万吨苯乙烯项目物料衡算及能量衡算目录1.物料衡算 (1)1.1总述 (1)2.分工段物料衡算 (1)2.1轻烃裂解与吸收工段物料衡算 (1)2.2烷基化制乙苯工段物料衡算 (3)2.3乙苯脱氢与精制工段物料衡算 (4)3.主要设备的物料衡算 (5)3.1裂解炉系统物料衡算 (5)3.2催化精馏塔T-401物料衡算 (6)3.3三段绝热式固定床反应器物料衡算 (7)3.4苯乙烯粗馏塔物料衡算 (8)4.能量衡算 (9)4.1.总述 (9)4.2.能量衡算表 (9)4.2.1轻烃裂解与吸收工段能量衡算 (9)4.2.1.1裂解炉能量衡算 (9)4.2.2烷基化制乙苯工段能量衡算 (12)4.2.3乙苯脱氢与精制工段能量衡算 (17)4.2.4典型换热器（急冷换热器）能量衡算 (21)4.2.5典型泵（P-602）能量衡算 (21)4.2.6总结 (22)1.物料衡算1.1总述从原料入厂到产品输出，苯乙烯生产工艺流程分为三大工段：轻烃裂解与吸收工段，烷基化制乙苯工段和乙苯脱氢与精制工段。

物料衡算以Aspen Plus模拟的结果为依据进行计算。

项目的全流程模拟图如图5-1所示：图1-1项目全流程模拟图2.分工段物料衡算2.1轻烃裂解与吸收工段物料衡算轻烃裂解与吸收工段可以分为裂解炉、预分馏和气体精制三大部分，属于原料的处理与精制工段，该工段的流程模拟如图2-1所示：轻烃裂解与吸收工段烷基化制乙苯工段乙苯脱氢与精制工段图2-1轻烃裂解与吸收工段模拟流程图轻烃裂解与吸收工段的物料平衡表如表5-2所示：2.2烷基化制乙苯工段物料衡算烷基化制乙苯工段流程模拟如图5-3所示：图2-2烷基化制乙苯工段模拟流程图烷基化制乙苯工段流程模拟如表5-3所示：。
