非线性控制系统的分析样本

  • 格式：doc
  • 大小：14.12 MB
  • 文档页数：24

第八章 非线性控制系统分析

一、教学目与规定：

通过对本章内容讲授，让学生结识到实际系统当中抱负线性系统并不存在，构成系统各元件，或多或少都存在着不同限度非线性，研究分析非线性系统办法十分必要，也很重要。通过学习分析非线性系统相平面法和描述函数法，掌握分析非线性系统基本要领，规定学生能对某些常用非线性特性求描述函数，用描述函数办法分析非线性系统稳定性问题，极限环存在与消除；纯熟掌握二阶线性系统相轨迹各种形状，掌握非线性系统相平面分析办法。

二、授课重要内容：

1． 非线性控制系统概述

1）非线性控制系统特点

2）非线性控制系统分析办法

2． 常用非线性特性及其对系统运动影响

1．相平面法

1）相平面基本概念

2）相轨迹绘制等倾线法

1）线性系统相平面分析

2）非线性系统相平面分析

2．描述函数法

1）描述函数基本概念

2）典型非线性特性描述函数

3）非线性系统稳定性分析描述函数法

（详细内容见讲稿）

三、重点、难点及对学生规定（掌握、熟悉、理解、自学）

1. 掌握什么是非线性系统、非线性系统特点、一阶线性近似化办法。 2. 理解描述函数概念及计算办法，掌握非线性系统描述函数分析法。

3. 掌握相轨迹绘制办法、线性二阶系统相轨迹及奇点分析以及非线性系统相平面分析办法。

4. 理解李亚普诺夫各类稳定性定义及鉴定办法。

四、重要外语词汇

非线性控制系统 nonlinear control system

相平面法 phase-plane method

描述函数法 description function method

逆系统法 inverse system method

等效增益 equivalent gain

继电特性 relay characteristic

死区特性 dead band characteristic

饱和特性 saturation characteristic

间隙特性 clearance characteristic

根轨迹 root locus

相轨迹 phase locus

奇点 odd nod

奇线 odd line

伪线性系统 fake linear system

五、辅助教学状况（见课件）

六、复习思考题

1． 什么是非线性系统？它有什么特点？

2． 常用非线性特性有哪些？

3． 非线性系统分析设计办法有哪些？

4． 描述函数分析法实质是什么？试述描述函数概念及其求取办法。 5． 如何运用描述函数法来分析具备非线性环节控制系统稳定性和极限环振荡问题？

6． 试述相平面分析法实质，为什么它是分析二阶系统有效办法？

7． 试绘制二阶线性系统相轨迹大体形状，并从中找出相轨迹某些规律是什么？

8． 相轨迹绘制办法有哪些？

9． 如何获得e和e信号?如何可获得e-e平面上相轨迹?

10． 试比较非线性系统中极限环和线性系统中无阻尼等幅振荡异同。

11． 消除极限环有哪些办法?

七、参照教材（资料）

1．《当代控制工程》 绪方胜彦著（卢伯英 佟明安 罗维铭 译） 科学出版社

参照该书第八章关于内容。

2．《自动控制原理》 天津大学 李光泉 主编 机械工业出版社

参照该书第八章关于内容。

八、讲稿

第八章 非线性系统理论

8.1.非线性系统特点

非线性系统与线性控制系统相比，具备一系列新特点

线性系统满足叠加原理，而非线性控制系统不满足叠加原理。图8－1带滤波器非线性系统 2.非线性系统稳定性不但取决于控制系统固有构造和参数，并且与系统初始条件以及外加输入关于系。例：对于一由非线性微分方程

X=-x(1–x) (8-1)

描述非线性系统，显然有两个平衡点，即x1=0和x2=1。将上式改写为

3.非线性系统也许存在自激振荡现象4.非线性系统在正弦信号作用下，其输出存在极其复杂状况：

（1） 跳跃谐振和多值响应

如图8－3所示非线性弹簧输出幅频特性。

图8－3跳跃谐振与多值响应(2)分频振荡和倍频振荡

非线性系统在正弦信号作用下，其稳态分量除产生同频率振荡外，还也许产生倍频振荡和分频振荡。如图8－4所示波形。

8.1.2 研究非线性系统意义与办法 1.研究非线性系统意义

1）实际控制系统，存在着大量非线性因素。这些非线性因素存在，使得咱们用线性系统理论进行分析时所得出结论，与实际系统控制效果不一致。线性系统理论无法解释非线性因素所产生影响。

2）非线性特性存在，并不总是对系统产生不良影响。

2.研究非线性系统办法

1）相平面法是用图解办法分析一阶，二阶非线性系统办法。通过绘制控制系统相轨迹，达到分析非线性系统特性办法。

2）描述函数法是受线性系统频率法启发，而发展出一种分析非线性系统办法。它是一种谐波线性化分析办法，是频率法在非线性系统分析中推广。

3）计算机求解法是运用计算机运算能力和高速度对非线性微分方程一种数值解法。8.2典型非线性特性数学描述及其对系统性能影响8.2.1 饱和特性在电子放大器中常用一种非线性，如图8－5所示，饱和装置输入特性数学描述如下：8.2.2死区特性 死区特性也称为不敏捷区，如图8-6所示。其数学描述如下：

8.2.3 间隙

如图8-7所示，它数学描述如下：

8.2.4 继电特性 在使用继电特性时，有四种可供选取形态，如图8－8所示 具死区继电特性具磁滞回环继电特性

具磁滞回环和死区继电特性

8.3描述函数法8.3.1描述函数概念

描述函数合用于具备如下特点非线性系统。

1.系统线性某些和非线性环节可以分离。如图8－9所示，图中NL为非线性环节，G为线性某些传递函数。2.非线性特性具奇对称特性，且输入输出关系为静特性。

3.线性某些应具良好低通滤波特性。

若满足以上条件，描述函数可定义为非线性环节输出基波分量与输入正弦量复数比。

假定，给非线性环节输入为正弦量 (8-9)普通状况下，其输出为周期函数，可展开成傅立叶级数式中，由于非线性为奇对称特性，因此A0＝0。而(8-10)

tAtesin)(10sincos2)(nnntnBtnAAtx20)(cos)(1ttdntxAn20)(sin)(1ttdntxBn

由式（8－14）可知，描述函数是输入振幅A函数，是一种可变增益放大系数

8.3.2 典型非线性描述函数

2.死区特性

具死区和磁滞回环继电特性描述函数N（A）为

当a＝0时，可求如图8－14所示继电特性描述函数为

当m＝1，a≠0时，可求如图8－15所示具死区继电特性描述函数为 当m＝－1时，可求得如图8－16所示具滞环继电特性描述函数为

8.3.3多重非线性描述函数1.串联非线性

如图8－17所示串联非线性。串联非线性特性描述函数绝不等于两个非线性描述函数乘积。

假定图8－17中NL1为死区非线性，NL2为饱和非线性，它们串联后复合非线性如图8－18所示

N(A)=N1(A)+N2(A)

8.3.4 用描述函数法分析非线性系统

tAXsin22一非线性系统构造如图8－21所示，假定输入为零，图中N（A）为非线性环节描述函数图8－21非线性系统

综合公式（8－35）（8－36）可得出系统产生自激振荡条件为

由公式（8－37），将乃魁斯特判据推广应用于非线性系统，可判断系统运动稳定性：线性某些为最小相位系统，)(1)(ANjG

例:一继电控制系统构造如图8－23所示。继电器参数a＝1，b＝3，试分析系统与否产生自激振荡，若产生自激振荡，求出振幅和振荡频率。若要使系统不产生自激振荡，应如何调节继电器参数。

8.4相平面法8.4.1相轨迹及其绘制办法对于一任意二阶非线性微分方程

x +f(x,x)= 0

令x1=x,x2= x1=x

则x1= x2,x2=-f(x1,x2)

写成普通形式有

x1 = P ( x1，x2 )

x2 = Q (x1 ,x1 )

于是有

轴，x2为纵坐标平面上绘制一条x2与x1关系曲线，咱们把这样一条轨线称为相轨迹，由一族相轨迹构成图像称为相平面图。而式（8－41）是相轨迹上某点处切线斜率。

相轨迹上除平衡点外任意一点只有一根相轨迹通过。可知，相轨迹在平衡点附近切线斜率不定，意味着有无穷多根相轨迹到达或离开平衡点。

依照上式可在相平面上绘制一条线，相轨迹通过这条线上各点时，其切线斜率都相同，咱们称之为等倾线。如果取不同值，可在相平面上绘制一系列等倾线。如图8－27所示。

3）重根

此时若a+d<0，此时称奇点为退化稳定结点，

若a+d>0，奇点称为退化不稳定结点，相应相轨迹如图8－30所示。

2.极限环

相平面图上一根孤立封闭相轨迹称为极限环。它相应系统会产生自激振荡。如图8－33所示。

极限环有稳定，不稳定和半稳定。如图8-34（a）,(b),（c）所示。 )(4)(2bcadda

8.4.3 用相平面法分析非线性系统

用相平面法分析非线性系统环节如下：

1. 依照非线性特性将相平面划分为若干区域，建立每个区域线性微分方程来描述系统运动特性；

2依照分析问题需要，恰当选取相平面坐标轴，普通为，或作为相平面坐标轴；

3.依照非线性特性建立相平面上切换线方程，必要注意是，切换线方程变量应与坐标轴所选坐标变量一致；

4.求解每个区域微分方程，绘制相轨迹;；

5.平滑地将各个区域相轨迹连起来，得到整个系统相轨迹。据此可用来分析非线性系统运动特性。

例： 如图8-36所示非线性控制系统在t ＝ 0时加上一种幅度为6阶跃输入，系统初始状态为，问通过多少秒，系统状态可到达原点。

合集下载

机械传动间隙非线性对自动控制系统影响的分析

机械传动间隙非线性对自动控制系统影响的分析

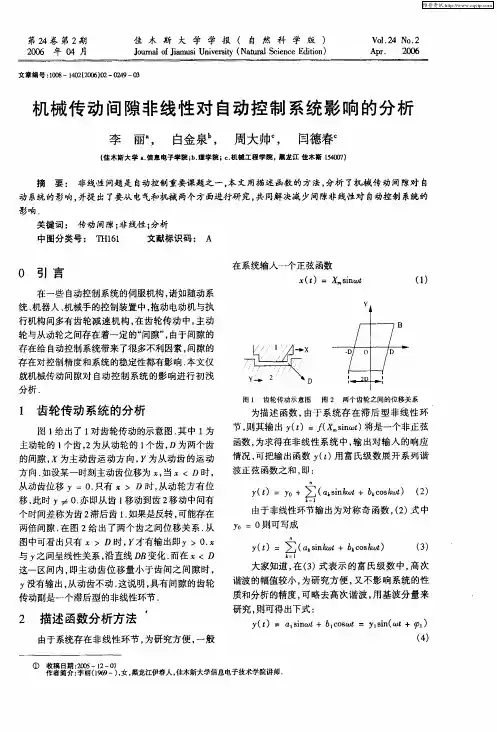

第２４卷第２期　２００６年ｏ４月　佳木斯大学学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆ　Ｊｉａｍｕｓｉ　Ｕｎｉｖｅ￣ｉｔｙ（Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ）　Ｖｏ１．２４　Ｎ０．２　Ａｐｒ．　２００６　
