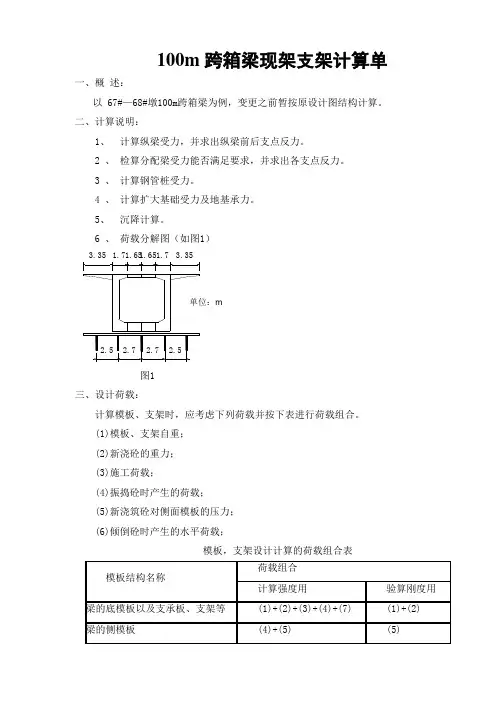

100m跨箱梁现架支架计算单一、概述：以 67#—68#墩100m跨箱梁为例，变更之前暂按原设计图结构计算。

二、计算说明：1、计算纵梁受力，并求出纵梁前后支点反力。

2 、检算分配梁受力能否满足要求，并求出各支点反力。

3 、计算钢管桩受力。

4 、计算扩大基础受力及地基承力。

5、沉降计算。

6 、荷载分解图（如图1）m图1三、设计荷载：计算模板、支架时，应考虑下列荷载并按下表进行荷载组合。

(1)模板、支架自重；(2)新浇砼的重力；(3)施工荷载；(4)振捣砼时产生的荷载；(5)新浇筑砼对侧面模板的压力；(6)倾倒砼时产生的水平荷载；模板，支架设计计算的荷载组合表四、计算模板、支架的强度及刚度要求验算模板、支架及拱架的刚度时，其变形值不得超过下列数值：(1)结构表面外露的模板，挠度为模板构件跨度的1／400；(2)结构表面隐蔽的模板，挠度为模板构件跨度的1／250；(3)支架受载后挠曲的杆件(纵梁)，其弹性挠度为相应结构跨度的1／400；(4)模板的弹性压缩或下沉量不得大于构件跨度的1/1000，底模应计算起拱高度。

支架预留拱度考虑下列因素：(1)支架承受全部荷载时的弹性变形；(2)加载后由构件接头挤压所产生的非弹性变形；木材之间1-3mm/个，木钢之间1-2mm/个(3)由于恒载及静活载作用结构所产生的挠度。

(4)由于支撑基础下沉而产生的非弹性变形。

五、计算荷载：（一）、箱梁砼自重荷载分布（以下均以100m跨内计算）根据设计图纸，本100m跨砼总方量为1878.12m3,其中0#块墩顶(1.5m×2)方量为：170m3,剩余97m长两侧翼缘砼方量为254.14m3，腹板以内砼方量为1454m3。

砼按γ=2.6t/m3计算重量。

（二）、模板、支架等自重及施工荷载等1、本桥外模采用δ=18mm厚竹胶模板，底模采用δ=18mm厚竹胶模板。

外模、底模通过纵、横肋带木支撑在钢管脚手支架上。

脚手支架底部通过横向分配梁传力于纵向分配梁（或处理后地基上），纵向分配梁传力于桩顶分配梁，桩顶分配梁传力于钢管柱，钢管柱直接支承在承台或临时支墩（砼扩大基础）上。

滨江路北段A标人民西路跨线桥现浇箱梁模板及支架设计计算书一、工程概况跨越人民西路采用一联（25.1＋39.8＋25.1）现浇预应力砼变高连续箱梁，其余采用一联3×25m与一联4×25m现浇预应力砼等高连续箱梁，其具体孔跨型式为4×25m+3×25m+（25.1＋39.8＋25.1）+2×（3×25m）+4×25m，桥梁总长516.08。

桥梁顶宽18.5m，其横断面为0.5m（防撞护栏）＋8.5m（机动车道）＋0.5m（防撞护栏）＋8.5m （机动车道）＋0.5m（防撞护栏）。

桥梁构造：4×25 m（3×25 m）箱梁顶宽18.5 m，底宽12 m，单箱三室结构，横坡通过现浇梁体实现，底板水平放置，箱梁中心线处高1.685没m，翼缘两端处高1.5m，边腹板为斜腹板。

箱梁两侧翼板对称悬挑275cm，悬臂端部厚20cm，悬臂根部厚60.5cm，箱梁跨中部分腹板厚40cm，桥墩及桥台处腹板厚度为60cm；跨中部分底板厚度为22cm，桥墩及桥台处底板厚度为40cm；顶板厚度25cm。

端横梁厚度120cm,中横梁厚度200cm。

25.1+39.8+25.1m：箱梁顶宽18.5m，底宽变化，由梁端（桥跨中心）处的12m变化到墩顶的11.158m，保持边腹板斜率不变；单箱三室结构，横坡通过现浇梁体实现，底板水平放置，梁端及桥跨中心线处：箱梁中心线处高1.685m，翼缘两端处高1.5m，墩顶处：箱梁中心线处高2.485m，翼缘两端高2.3m。

边腹板为斜腹板。

箱梁两侧翼板对称悬挑275cm，悬臂端部厚20cm，悬臂根部厚60.5cm箱梁跨中部分腹板厚50cm，桥墩及桥台处腹板厚度为40cm；顶板厚度25cm；端横梁厚度120cm，中横梁厚度250cm。

4×25 m（3×25 m）箱梁采用碗口满堂支架现浇,上面摆方木顶面再铺方竹胶板,内模采用钢管支撑,内模采用竹胶板。

A、B匝道桥现浇箱梁支架、模板及汽车通道验算书一、现浇箱梁支架基底处理、支架安装及底模铺设支架搭设前，对支架地基进行严格处理，保证具有足够的承载力。

把支架布设尺寸加1米范围的垃圾、腐植土等清除并整平压实；在支架搭设范围内回填30cm厚透水性较好的拆方土,填土表面做成与箱梁顶面横坡一致，并用压路机碾压密实（经试验检测密实度不小于93％）,铺设混凝土加固地基及防治冬期雨水浸泡，并在支架四周挖40×40cm以上的排水沟，防止因雨水浸泡地基引起支架沉降.地基处理好后再按支架纵距，延横桥向加铺宽15cm、厚10cm 以上的方木。

A匝道桥1～4号墩、B桥1～3号墩采用‘碗扣’式支架满堂式布设，均以现浇箱梁中线为轴线沿桥梁纵向60cm间距均匀布设支架,横桥向支架间距60cm均匀布设,横杆步距1。

2米；A桥1—4＃墩及B桥1~4号墩台按支架横桥向按桥墩平行布置;碗扣支架底托放置于处理地基表面铺设的方木上，以保证支架底托受力均匀传至地基,同时保证支架整体性、稳定性良好。

根据地面与现浇箱梁标高计算支架顶托、底托高度，确保精确度，顶、底托伸出长度不大于35cm。

顶托上沿现浇箱梁中线方向铺设10×15cm方木，上面横向铺设10×10cm方木（间距90cm)，在木方表面贴1。

5cm厚的酚醛覆面防水胶合板。

在铺设方木及底板和胶合板时，精确测量底板标高，并考虑方木与底板的压缩量、支架的沉降量和张拉预留拱度影响。

保证模板的强度、刚度、平整度、表面光洁度需符合规范要求,防止棱角损坏。

二、支架、方木受力计算：A匝道桥1—4＃墩上为1.8m高C50预应力混凝土连续箱梁，B桥墩上为C50预应力混凝土箱梁,箱梁高度为1.8m，支架布置间距相同。

如通过安全验算即可，梁高1。

8m处的腹板及横隔梁范围内设置纵0。

6m、横0。

6m，而且横梁使用宽15cm、厚10cm木方，因0.9×0.6矩形布置方式杆件的受力比0。

箱梁模板（盘扣式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计标准》GB 50017-20175、《建筑施工承插型盘扣式钢管支架安全技术规程》JGJ231-2010一、工程属性箱梁类型四室梁A(mm) 4500 B(mm) 950 C(mm) 1750 D(mm) 1250 E(mm) 250 F(mm) 350 G(mm) 1850 H(mm) 150 I(mm) 1450 J(mm) 700 K(mm) 300 L(mm) 1100 M(mm) 500 N(mm) 2000 O(mm) 250箱梁断面图二、构造参数底板下支撑小梁布置方式垂直于箱梁断面横梁和腹板底的小梁间距l2(mm) 150 箱室底的小梁间距l3(mm) 250 翼缘板底的小梁间距l4(mm) 250 标高调节层小梁是否设置否可调顶托内主梁根数n 2主梁受力不均匀系数ζ0.5 立杆纵向间距l a(mm) 600横梁和腹板下立杆横向间距l b(mm) 600 箱室下的立杆横向间距l c(mm) 900 翼缘板下的立杆横向间距l d(mm) 900 模板支架搭设的高度H(m) 13.5 立杆计算步距h(mm) 1500 立杆伸出顶层水平杆长度a(mm) 350 立杆顶部步距h'(mm) 1000支架立杆步数9次序横杆依次间距hi(mm)1 3502 15003 15004 15005 15006 15007 15008 15009 1000箱梁模板支架剖面图三、荷载参数截面惯性矩I=bt3/12=1000×153/12=281250mm4截面抵抗矩W=bt2/6=1000×152/6=37500mm31、横梁和腹板底的面板承载能力极限状态的荷载设计值：q=[1.2(G1k h0+G2k+G4k)+1.4Q1k]×b=[1.2×(25.5×1.7+0.75+0.4)+1.4×4]× 1=59kN/m h0--验算位置处混凝土高度(m)正常使用极限状态的荷载设计值：qˊ=b(G1k h0+G2k+G4k+Q1k)=1×(25.5×1.7+0.75+0.4+4)=48.5kN/m计算简图如下：l=150mm1)、抗弯强度验算M=0.125ql2 =0.125×59×0.152=0.166kN·mσ=M/W=0.166×106/37500=4.427N/mm2≤f=15N/mm2满足要求！2)、抗剪强度验算V=0.5ql =0.5×59×0.15=4.425kNτ=3V/(2bt)=3×4.425×103/(2×1000×15)=0.443N/mm2≤f v=1.6 N/mm2满足要求！3)、挠度变形验算ω=5qˊl4/(384EI) =5×48.5×1504/(384×6000×281250)=0.189mm≤[ω]=min(l/150，10)=min(150/150，10)=1mm满足要求！2、箱室底的面板同上计算过程，h0＝0.6m ，l＝l3=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ＝5.28N/mm2 τ＝0.317N/mm2 ω＝0.616mm允许值f＝15N/mm2 f v＝1.6N/mm2 [ω]=min(l/150，10)=min(250/150，10)=1.667mm结论符合要求符合要求符合要求同上，h0(平均厚度)＝0.475m ，l＝l4=250mm项次抗弯强度验算抗剪强度验算挠度变形验算验算值σ＝4.48N/mm2 τ＝0.269N/mm2 ω＝0.52mm允许值f＝15N/mm2 f v＝1.6N/mm2 [ω]=min(l/150，10)=min(250/150，10)=1.667mm结论符合要求符合要求符合要求五、小梁计算小梁材质及类型槽钢计算截面类型10号槽钢截面惯性矩I(cm4) 198.3 截面抵抗矩W(cm3) 39.7抗弯强度设计值f(N/mm2) 205 弹性模量E(N/mm2) 206000抗剪强度设计值fv(N/mm2) 120 计算方式三等跨梁1、横梁和腹板底的小梁承载能力极限状态的荷载设计值：q=[1.2b(G1k h0+G2k+G4k)+1.4bQ1k]=[1.2×0.15×(25.5×1.7+0.75+0.4)+1.4×0.15×4]=8.85k N/mh0--验算位置处混凝土高度(m)因此，q静=[1.2b(G1k h0+G2k+G4k)]=[1.2×0.15×(25.5×1.7+0.75+0.4)]=8.01kN/mq活=1.4×bQ1k=1.4×0.15×4=0.84kN/m正常使用极限状态的荷载设计值：qˊ=b(G1k h0+G2k+G4k+Q1k)=0.15×(25.5×1.7+0.75+0.4+4)=7.275kN/m计算简图如下：l=l a=600mm1）抗弯强度验算M =0.1q静l2+0.117q活l2=0.1×8.01×0.62+0.117×0.84×0.62=0.324kN·mσ=M/W=0.324×106/(39.7×103)=8.161N/mm2≤f=205N/mm2满足要求！2）挠度变形验算ω=0.677qˊl4/(100EI)=0.677×7.275×6004/(100×206000×1983000)=0.016mm≤[ω]=min(l/150，10)=min(600/150，10)=4mm满足要求！3）最大支座反力计算小梁传递最大支座反力：承载能力极限状态R max1＝1.1q静l+1.2q活l=1.1×8.01×0.6+1.2×0.84×0.6=5.891kN 正常使用极限状态Rˊmax1＝1.1qˊl＝1.1×7.275×0.6＝4.801kN2、箱室底的小梁同上计算过程，h0＝0.6m ，b＝l3=250mm3同上，h0(平均厚度)＝0.475m ，b＝l4=250mm六、主梁计算承载能力极限状态：p＝ζ R max1＝0.5×5.891＝2.946kN正常使用极限状态：pˊ＝ζRˊmax1＝0.5×4.801＝2.401kN横梁底立杆的跨数为2、1、2跨，腹板底立杆的跨数有3跨，按三等跨计算小梁计算简图如下，l＝l b＝600mm1）抗弯强度验算M=0.663kN·mσ=M/W=0.663×106/(39.7×103)=16.7N/mm2≤f=205N/mm2满足要求！2）挠度变形验算ω=0.034mm≤[ω]=min(l/150，10)=min(600/150，10)=4mm满足要求！3）最大支座反力计算横梁和腹板底主梁传递给可调顶托的最大支座反力：R max4＝12.889kN /ζ=12.889/0.5=25.778kN2、箱室底主梁同上计算过程，p＝ζR max2＝0.5×4.265＝2.132kN，p＝ζRˊmax2＝0.5×3.374＝1.687kN，l c=900mm，按二等跨计算。
