基于OPC技术的PLC与LabView通信实现

最近在做S7-200与labview通信，通过查找资料写下心得，供后来者参考。

S7-200与labview通信，确定用NI公司的OPC server实现。

首先网上下载OPCserver软件，安装。

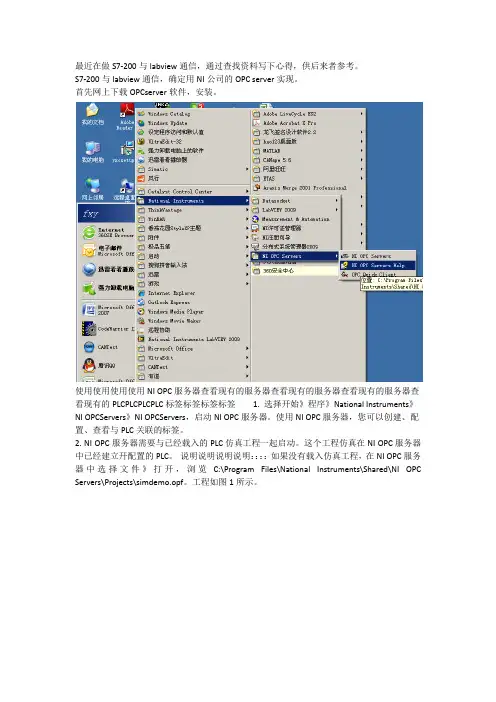

使用使用使用使用NI OPC服务器查看现有的服务器查看现有的服务器查看现有的服务器查看现有的PLCPLCPLCPLC标签标签标签标签 1. 选择开始》程序》National Instruments》NI OPCServers》NI OPCServers，启动NI OPC服务器。使用NI OPC服务器，您可以创建、配置、查看与PLC关联的标签。

2. NI OPC服务器需要与已经载入的PLC仿真工程一起启动。这个工程仿真在NI OPC服务器中已经建立幵配置的PLC。 说明说明说明说明：：：：如果没有载入仿真工程，在NI OPC服务器中选择文件》打开，浏览C:\Program Files\National Instruments\Shared\NI OPC

Servers\Projects\simdemo.opf。工程如图1所示。

然后点击新建；

双击click to add a channel

双击click to add a device

这些步骤在打开OPC SERVER软件，都能自己摸索完成。关键步骤如下：

通过PLC OPC标签查看数据。 1. 在NI OPC服务器中，选择Tools»Launch OPC Quick Client。这样可以启动OPC快速客户端，您可以用来查看OPC标签数据。

将打开的OPC Quick Client打开的当前页保存，因为通过LABVIEW调用的就是此文件。

打开labview的项目文件，操作步骤如下：

通过创建I/O服务器将LabVIEW连接到OPC标签 在本小节中，将创建OPC标签的LabVIEW接口，称为I/O服务器。I/O服务器以您指定的速率，用当前标签数值更新LabVIEW。

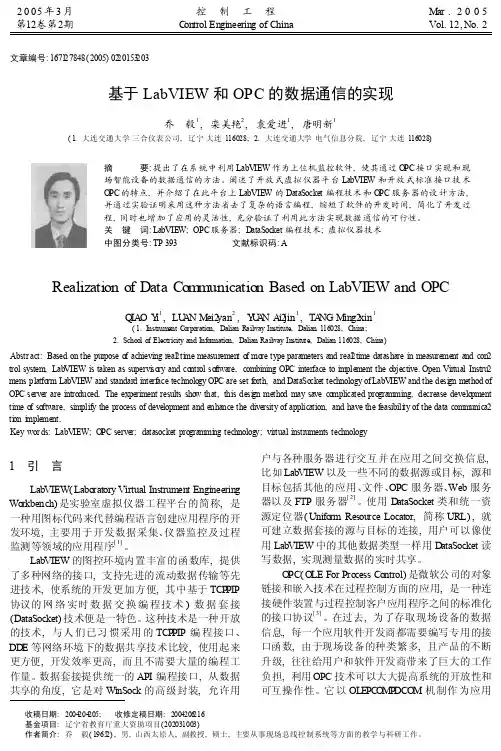

控制工程ControlEngineeringofChinaMar.2005Vol.12,No.22005年3月第12卷第2期文章编号:167127848(2005)0220153203

收稿日期:2004204205; 收修定稿日期:2004206216 基金项目:辽宁省教育厅重大资助项目(202031003) 作者简介:乔 毅(19652),男,山西太原人,副教授,硕士,主要从事现场总线控制系统等方面的教学与科研工作。基于LabVIEW和OPC的数据通信的实现乔 毅1,栾美艳2,袁爱进1,唐明新1(1.大连交通大学三合仪表公司,辽宁大连116028;2.大连交通大学电气信息分院,辽宁大连116028)摘 要:提出了在系统中利用LabVIEW作为上位机监控软件,使其通过OPC接口实现和现场智能设备的数据通信的方法。阐述了开放式虚拟仪器平台LabVIEW和开放式标准接口技术OPC的特点,并介绍了在此平台上LabVIEW的DataSocket编程技术和OPC服务器的设计方法,并通过实验证明采用这种方法省去了复杂的语言编程,缩短了软件的开发时间,简化了开发过程,同时也增加了应用的灵活性,充分验证了利用此方法实现数据通信的可行性。关 键 词:LabVIEW;OPC服务器;DataSocket编程技术;虚拟仪器技术中图分类号:TP393 文献标识码:ARealizationofDataCommunicationBasedonLabVIEWandOPCQIAOYi1,LUANMei2yan2,YUANAi2jin1,TANGMing2xin1(1.InstrumentCorporation,DalianRailwayInstitute,Dalian116028,China;2.SchoolofElectricityandInformation,DalianRailwayInstitute,Dalian116028,China)Abstract:Basedonthepurposeofachievingreal2timemeasurementofmoretypeparametersandreal2timedatashareinmeasurementandcon2trolsystem,LabVIEWistakenassupervisoryandcontrolsoftware,combiningOPCinterfacetoimplementtheobjective.OpenVirtualInstru2mensplatformLabVIEWandstandardinterfacetechnologyOPCaresetforth,andDataSockettechnologyofLabVIEWandthedesignmethodofOPCserverareintroduced.Theexperimentresultsshowthat,thisdesignmethodmaysavecomplicatedprogramming,decreasedevelopmenttimeofsoftware,simplifytheprocessofdevelopmentandenhancethediversityofapplication,andhavethefeasibilityofthedatacommunica2tionimplement.Keywords:LabVIEW;OPCserver;datasocketprogrammingtechnology;virtualinstrumentstechnology1 引 言LabVIEW(LaboratoryVirtualInstrumentEngineeringWorkbench)是实验室虚拟仪器工程平台的简称,是一种用图标代码来代替编程语言创建应用程序的开发环境,主要用于开发数据采集、仪器监控及过程监测等领域的应用程序[1]。LabVIEW的图控环境内置丰富的函数库,提供了多种网络的接口,支持先进的流动数据传输等先进技术,使系统的开发更加方便,其中基于TCPPIP协议的网络实时数据交换编程技术)数据套接(DataSocket)技术便是一特色。这种技术是一种开放的技术,与人们已习惯采用的TCPPIP编程接口、DDE等网络环境下的数据共享技术比较,使用起来更方便,开发效率更高,而且不需要大量的编程工作量。数据套接提供统一的API编程接口,从数据共享的角度,它是对WinSock的高级封装,允许用户与各种服务器进行交互并在应用之间交换信息,比如LabVIEW以及一些不同的数据源或目标,源和目标包括其他的应用、文件、OPC服务器、Web服务器以及FTP服务器[2]。使用DataSocket类和统一资源定位器(UniformResourceLocator,简称URL),就可建立数据套接的源与目标的连接,用户可以像使用LabVIEW中的其他数据类型一样用DataSocket读写数据,实现测量数据的实时共享。OPC(OLEForProcessControl)是微软公司的对象链接和嵌入技术在过程控制方面的应用,是一种连接硬件装置与过程控制客户应用程序之间的标准化的接口协议[3]。在过去,为了存取现场设备的数据信息,每一个应用软件开发商都需要编写专用的接口函数,由于现场设备的种类繁多,且产品的不断升级,往往给用户和软件开发商带来了巨大的工作负担,利用OPC技术可以大大提高系统的开放性和可互操作性。它以OLEPCOMPDCOM机制作为应用程序级的通信标准,采用客户P服务器模式,以OPC服务器的形式提供给用户,解决了软硬件厂商的矛盾,完成了系统的集成,显著地增强了过程控制领域中的控制系统、现场设备、管理应用程序之间的互操作性。2 数据通信任务的具体设计这里实现的数据通信任务是通过LabVIEW能够实时地读写现场测量数据。由于LabVIEW软件平台支持DataSocket技术,DataSocket技术是一种能很容易地通过各种连接传送测量数据,实现实时数据共享的技术。DataSocket技术支持OPC通信协议[4],要使用OPC通信协议,就要求运行一个OPC服务器。这里用的OPC服务器是Matrikon公司的,它支持应用层所用的MODBUS协议,通过物理接口RS232传送数据,整个通信过程可以简单地理解为:LabVIEW将要发布的数据先送到OPC服务器,然后OPC服务器通过串口RS232传给底层设备;LabVIEW读现场数据就是将传到OPC服务器中的数据读上来并在前面板显示出来。1)OPC服务器的配置 设计过程是首先建立OPC服务器与底层智能设备地址的一一对应,对OPC服务器的总体配置框图,如图1所示。

LabVIEW实现基于OPC的PC与PCC实时通讯

本文来自2009年第6期“控制系统”上 ,已经被阅读过40次

摘 要：针对现代工业过程控制中实时通讯要求和现场总线存在的缺点，用现在流行的开放式标准接口技术OPC规范，设计了一种基于LabVIEW的PC与PCC实时数据通讯方案,并给出了具体的实现过程。该方案已成功运用于“面向高分子及其复合材料开发的测试关键技术平台”中，实际应用证明了该方案可省去复杂的语言编程，简化开发过程，是一种建立全面的工业自动化控制系统和实现测控系统的网络化的有效方法。

关键词：OPC;PCC;LabVIEW;实时通讯

Abstract: To realize real-time communication in modern industrial process control and to ameliorate the deficiency of field-bus, the real-time data communication between PC and PCC based on OPC is designed, by using LabVIEW as the upper supervisory software. And also the detailed produces and programs are given out. This design method is successfully applied to the key technologies test platform on facing polymer macromolecule and polymer composite development. The result shows that this method can dispense with complicated programming, simplify the process of development. It is a efficient method to build facilely comprehensive industry automation control system and implement networked measurement and control system.

台达DVP20EX2与labview-OPC通信

台达DVP20EX2与labview OPC通信调试

一、软硬件需求

labview软件,NIOpcServer软件，台达编程软件WPLSoft，台达PLC DVP20EX2，232串口通信线

二OPC设置

1）运行NI OPC Servers,单击File--->New--->click to add a channel 设置链接通道

下一步

驱动选择Modbus ASCII Serial，下一步

下一步

物理媒介选择串口COM Port，根据实际情况设置串口号，波特率，数据位，奇偶校验，停止位，流控；然后一路下一步最后完成

单击Click to add a device，添加设备

全部默认下一步，点击下图位置

添加变量

本次调试用到M0，M1，Y0，Y1，变量设置如下图

PLC的IO点的地址如下图，可在编程手册中查到

设置完成后保存

三、labview设置

创建项目

新建项目里我的电脑鼠标右键，创建IO服务器

选择OPC Client

如下图设置

绑定变量

根据OPC中建立的设备及变量名称找到所用变量，并全部添加

然后便可以新建VI，将新建变量拖拽到后面板应用

三 测试程序
