结构施工图审查重点总结分享(值得收藏)

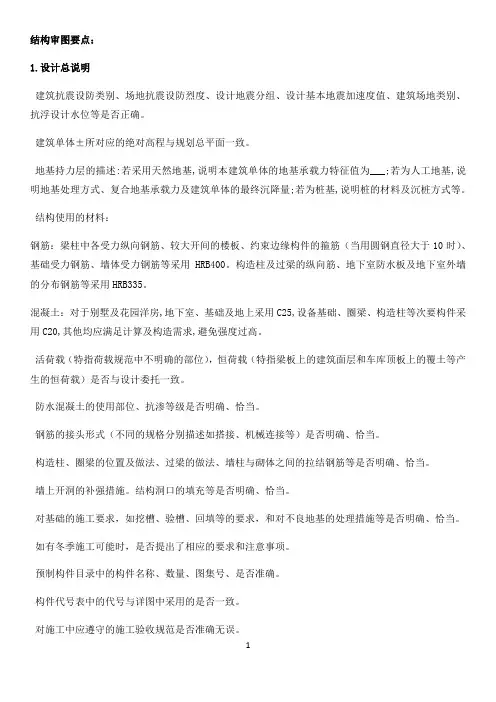

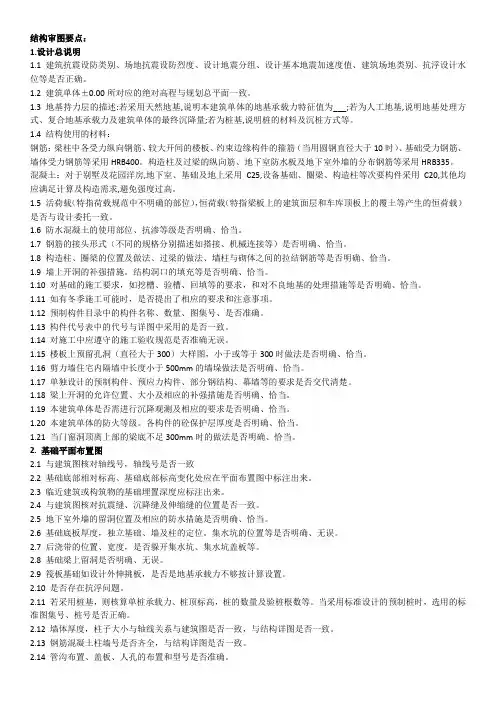

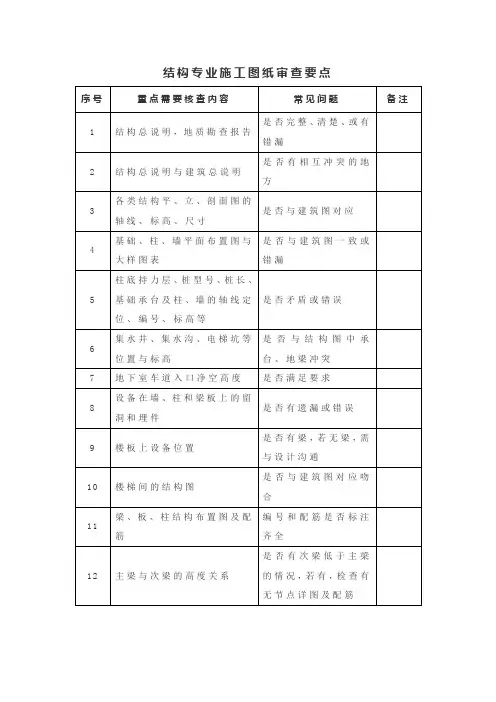

结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。

1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。

1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

1.9 墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。

1.12 预制构件目录中的构件名称、数量、图集号、是否准确。

1.13 构件代号表中的代号与详图中采用的是否一致。

1.14 对施工中应遵守的施工验收规范是否准确无误。

1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

施工图最全审查要点施工图是工程设计的重要组成部分，其准确性和合规性直接决定了工程的质量和安全性。

因此，在施工图审查过程中，需要对各个方面进行细致的检查，发现并纠正问题，以确保工程的顺利进行和安全性。

以下是施工图审查中应该关注的要点：1. 建筑结构基础结构•检查地基处理是否符合规范和设计要求。

•是否考虑了地下水位的影响，是否使用了防渗措施。

•检查地下室的排水系统是否符合要求。

楼层结构•核对楼板的厚度和板筋间距是否符合标准。

•检查结构柱的数量、尺寸和间距是否符合规范。

•再次核对施工图中的荷载参数和荷载组合，以确保结构安全稳定。

墙体结构•检查外墙的材料、厚度和热效应，是否满足隔热要求。

•核对内墙的数量和位置是否正确。

•检查墙体厚度及相关钢筋的配置是否符合规范。

2. 保温隔热外墙保温•检查保温材料是否符合规范要求。

•检查保温层的厚度，以及保温条的种类、数量和长度是否合理。

•检查外墙的保温系统是否具备优良的防水性能。

屋面保温•检查屋面的保温是否符合规范和设计要求。

•核对在屋面保温中使用的材料种类、厚度、密度等是否符合质量标准。

•检查屋面排水系统的设计和施工方式是否合理。

3. 通风与空调新风系统•检查新风管道的敷设方式和材质是否合理。

•检查新风系统的风量设计是否符合规范要求，避免出现风量过大的问题。

•检查新风口的数量和位置是否符合规定。

空调系统•核对空调机组的数量、品牌、型号和配置是否符合设计要求。

•检查管道的敷设是否符合规范，是否存在漏水、漏氟现象。

•检查控制系统的设计、组成和互联方式是否合理。

4. 消防安全独立自控系统•检查消防水系统的阀门控制、独立水源可靠性和配套泵房等设计是否合理。

•如果采用公用消防水泵房，检查公用消防水系统的容量是否可以满足主要消防水源的配合使用。

•检查火灾探测器的安装位置、接受范围和数量等是否符合规定。

防烟系统•检查防烟系统的构成、设计、安装、检测和运行是否符合规定。

•核对防烟区的大小、分隔方式、逃生通道和保温层等条件是否满足设计标准。

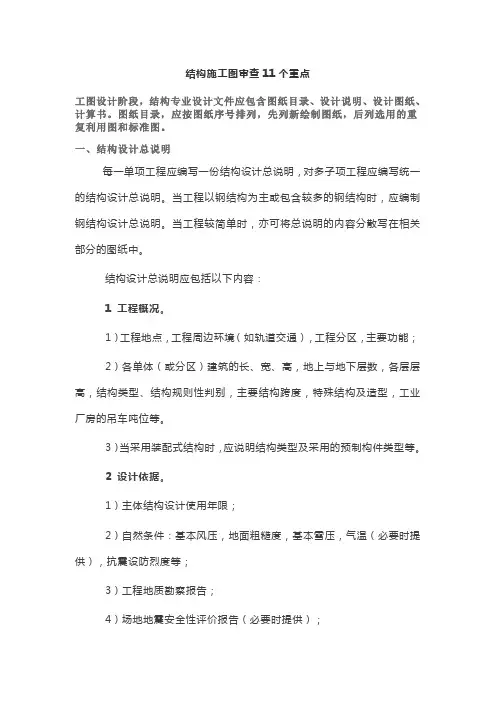

结构施工图审查11个重点工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。

图纸目录，应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

一、结构设计总说明每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明。

当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。

当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。

结构设计总说明应包括以下内容：1 工程概况。

1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，结构类型、结构规则性判别，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等。

3）当采用装配式结构时，应说明结构类型及采用的预制构件类型等。

2 设计依据。

1）主体结构设计使用年限；2）自然条件：基本风压，地面粗糙度，基本雪压，气温（必要时提供），抗震设防烈度等；3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；5）风洞试验报告（必要时提供）；6）相关节点和构件试验报告（必要时提供）；7）振动台试验报告（必要时提供）；8）建设单位提出的与结构有关的符合有关标准、法规的书面要求；9）初步设计的审查、批复文件；10）对于超限高层建筑，应有建筑结构工程超限设计可行性论证报告的批复文件；11）采用桩基时应按相关规范进行承载力检测并提供检测报告；12）本专业设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）。

3 图纸说明。

1）图纸中标高、尺寸的单位；2）设计0.000m标高所对应的绝对标高值；3）当图纸按工程分区编号时，应有图纸编号说明；4）常用构件代码及构件编号说明；5）各类钢筋代码说明，型钢代码及其截面尺寸标记说明；6）混凝土结构采用平面整体表示方法时，应注明所采用的标准图名称及编号或提供标准图。

4 建筑分类等级。

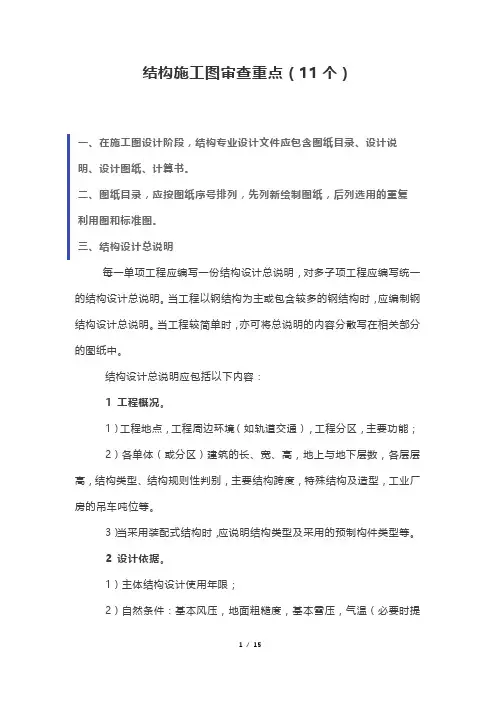

结构施工图审查重点（11个）一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。

二、图纸目录，应按图纸序号排列，先列新绘制图纸，后列选用的重复利用图和标准图。

三、结构设计总说明每一单项工程应编写一份结构设计总说明，对多子项工程应编写统一的结构设计总说明。

当工程以钢结构为主或包含较多的钢结构时，应编制钢结构设计总说明。

当工程较简单时，亦可将总说明的内容分散写在相关部分的图纸中。

结构设计总说明应包括以下内容：1 工程概况。

1）工程地点，工程周边环境（如轨道交通），工程分区，主要功能；2）各单体（或分区）建筑的长、宽、高，地上与地下层数，各层层高，结构类型、结构规则性判别，主要结构跨度，特殊结构及造型，工业厂房的吊车吨位等。

3）当采用装配式结构时，应说明结构类型及采用的预制构件类型等。

2 设计依据。

1）主体结构设计使用年限；2）自然条件：基本风压，地面粗糙度，基本雪压，气温（必要时提供），抗震设防烈度等；3）工程地质勘察报告；4）场地地震安全性评价报告（必要时提供）；5）风洞试验报告（必要时提供）；6）相关节点和构件试验报告（必要时提供）；7）振动台试验报告（必要时提供）；8）建设单位提出的与结构有关的符合有关标准、法规的书面要求；9）初步设计的审查、批复文件；10）对于超限高层建筑，应有建筑结构工程超限设计可行性论证报告的批复文件；11）采用桩基时应按相关规范进行承载力检测并提供检测报告；12）本专业设计所执行的主要法规和所采用的主要标准（包括标准的名称、编号、年号和版本号）。

3 图纸说明。

1）图纸中标高、尺寸的单位；2）设计0.000m标高所对应的绝对标高值；3）当图纸按工程分区编号时，应有图纸编号说明；4）常用构件代码及构件编号说明；5）各类钢筋代码说明，型钢代码及其截面尺寸标记说明；6）混凝土结构采用平面整体表示方法时，应注明所采用的标准图名称及编号或提供标准图。

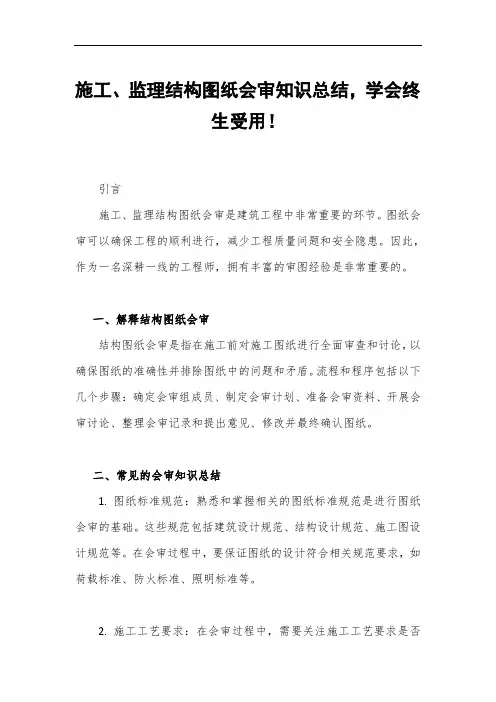

施工、监理结构图纸会审知识总结，学会终生受用！引言施工、监理结构图纸会审是建筑工程中非常重要的环节。

图纸会审可以确保工程的顺利进行，减少工程质量问题和安全隐患。

因此，作为一名深耕一线的工程师，拥有丰富的审图经验是非常重要的。

一、解释结构图纸会审结构图纸会审是指在施工前对施工图纸进行全面审查和讨论，以确保图纸的准确性并排除图纸中的问题和矛盾。

流程和程序包括以下几个步骤：确定会审组成员、制定会审计划、准备会审资料、开展会审讨论、整理会审记录和提出意见、修改并最终确认图纸。

二、常见的会审知识总结1. 图纸标准规范：熟悉和掌握相关的图纸标准规范是进行图纸会审的基础。

这些规范包括建筑设计规范、结构设计规范、施工图设计规范等。

在会审过程中，要保证图纸的设计符合相关规范要求，如荷载标准、防火标准、照明标准等。

2. 施工工艺要求：在会审过程中，需要关注施工工艺要求是否合理和可行。

这包括施工工艺流程、施工方法、施工工序等。

只有当图纸中的施工工艺要求能够满足实际施工需要，并且可以保证工程的质量和安全，图纸才能被确认。

3. 材料选用和规格要求：会审过程中需要关注材料的选用和规格要求是否合适。

材料的选用直接影响到工程的质量和安全，因此在会审中要对材料的性能和可靠性进行评估。

同时，对材料的规格要求也要进行仔细检查，以确保材料能够满足工程的需求。

4. 结构连接和配筋要求：图纸会审中需要重点关注结构连接和配筋的要求。

结构连接的可靠性直接关系到工程的安全性，而配筋的合理布置和数量要求对于工程的承载能力和抗震性能有着重要影响。

三、会审知识的重要性和实际应用价值掌握会审知识对于工程师来说具有重要的意义。

首先，会审知识可以帮助工程师发现图纸中的问题和矛盾，及时提出合理的修改建议，避免工程出现质量问题和安全隐患。

其次，会审知识可以提高工程师的工作效率，在图纸设计和施工前就能发现问题并解决，避免在施工过程中出现不必要的纠纷和变更。

此外，会审知识还可以提高工程师的专业水平和职业声誉，增加工程师的竞争力。

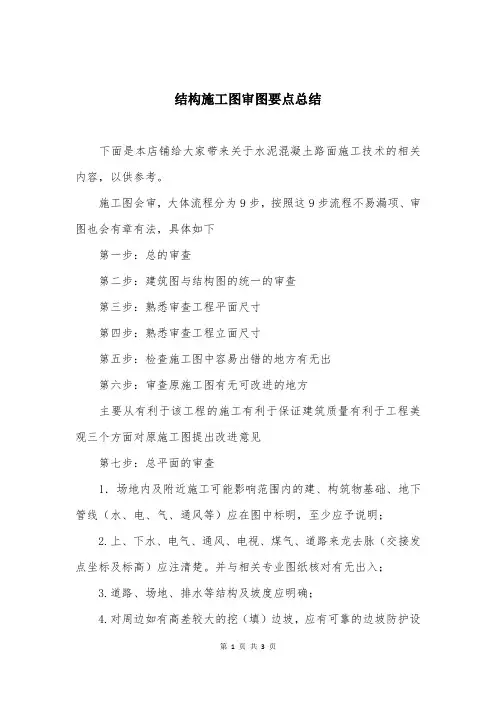

结构施工图审图要点总结下面是本店铺给大家带来关于水泥混凝土路面施工技术的相关内容，以供参考。

施工图会审，大体流程分为9步，按照这9步流程不易漏项、审图也会有章有法，具体如下第一步：总的审查第二步：建筑图与结构图的统一的审查第三步：熟悉审查工程平面尺寸第四步：熟悉审查工程立面尺寸第五步：检查施工图中容易出错的地方有无出第六步：审查原施工图有无可改进的地方主要从有利于该工程的施工有利于保证建筑质量有利于工程美观三个方面对原施工图提出改进意见第七步：总平面的审查1．场地内及附近施工可能影响范围内的建、构筑物基础、地下管线（水、电、气、通风等）应在图中标明，至少应予说明；2.上、下水、电气、通风、电视、煤气、道路来龙去脉（交接发点坐标及标高）应注清楚。

并与相关专业图纸核对有无出入；3.道路、场地、排水等结构及坡度应明确；4.对周边如有高差较大的挖（填）边坡，应有可靠的边坡防护设施。

5.总平面与施工图的几何尺寸、平面位置、标高等是否一致。

标注有无遗漏。

第八步：熟悉图纸的方法及要领A、先小后大B、先建筑后结构C、先一般后特殊D、图纸与说明结合E、土建与安装结合F、图纸要求与实际情况结合第九步：校对一般校对顺序为：图面――模板――配筋――说明，检查完一项打一个勾。

昨天说的建筑施工图的审图要点，今天要说的是结构施工审图要点1、基础结构图的审查主要审查内容如下：1）基础图的轴线编号、位置是否与上部结构图、建筑图相符。

2）基础柱、承台、基础梁的布置、断面尺寸、标高是否与上部结构图、建筑图相统一。

3）基础柱、墙、梁、板的编号及配筋标注是否齐全、准确无误，受力结构配筋是否合理、不足。

4）还需根据基础结构的特点、开挖方式和可能遇到的其它不利因素，并综合考虑施工单位的施工技术条件、设备条件以及以往的施工经验等评估施工的可能性及难易程度。

2、楼层结构图的审查重点审查1）上下层结构图轴线是否错位2）门窗洞口位置是否错位等矛盾。

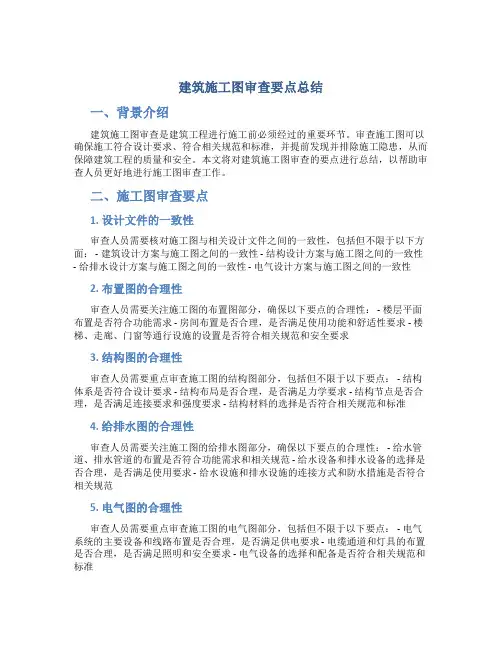

建筑施工图审查要点总结一、背景介绍建筑施工图审查是建筑工程进行施工前必须经过的重要环节。

审查施工图可以确保施工符合设计要求、符合相关规范和标准，并提前发现并排除施工隐患，从而保障建筑工程的质量和安全。

本文将对建筑施工图审查的要点进行总结，以帮助审查人员更好地进行施工图审查工作。

二、施工图审查要点1. 设计文件的一致性审查人员需要核对施工图与相关设计文件之间的一致性，包括但不限于以下方面： - 建筑设计方案与施工图之间的一致性 - 结构设计方案与施工图之间的一致性- 给排水设计方案与施工图之间的一致性 - 电气设计方案与施工图之间的一致性2. 布置图的合理性审查人员需要关注施工图的布置图部分，确保以下要点的合理性： - 楼层平面布置是否符合功能需求 - 房间布置是否合理，是否满足使用功能和舒适性要求 - 楼梯、走廊、门窗等通行设施的设置是否符合相关规范和安全要求3. 结构图的合理性审查人员需要重点审查施工图的结构图部分，包括但不限于以下要点： - 结构体系是否符合设计要求 - 结构布局是否合理，是否满足力学要求 - 结构节点是否合理，是否满足连接要求和强度要求 - 结构材料的选择是否符合相关规范和标准4. 给排水图的合理性审查人员需要关注施工图的给排水图部分，确保以下要点的合理性： - 给水管道、排水管道的布置是否符合功能需求和相关规范 - 给水设备和排水设备的选择是否合理，是否满足使用要求 - 给水设施和排水设施的连接方式和防水措施是否符合相关规范5. 电气图的合理性审查人员需要重点审查施工图的电气图部分，包括但不限于以下要点： - 电气系统的主要设备和线路布置是否合理，是否满足供电要求 - 电缆通道和灯具的布置是否合理，是否满足照明和安全要求 - 电气设备的选择和配备是否符合相关规范和标准6. 其他要点除以上要点外，审查人员还需关注以下方面： - 施工图纸的图例和标注是否清晰、准确，是否易于理解 - 施工图纸的尺寸比例是否正确，图面是否完整 - 施工图纸中的文字说明和符号是否符合相关规范和标准 - 施工图纸中的关键构件和连接部位是否有必要进行详细图纸设计或技术交底三、总结建筑施工图审查是确保建筑工程顺利施工的重要环节。

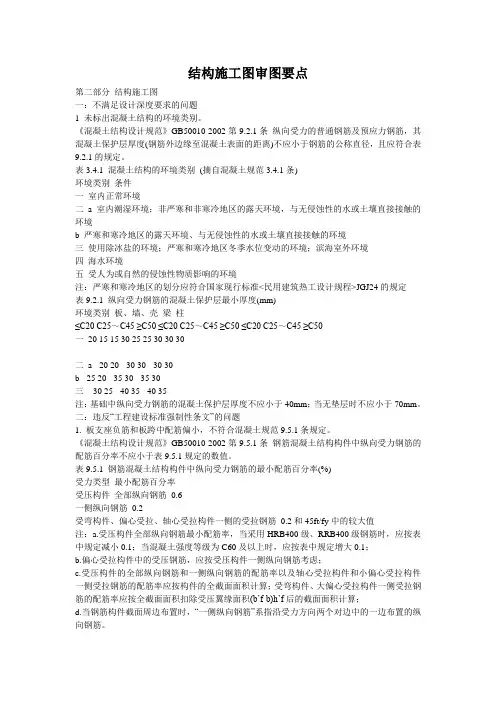

结构施工图审图要点第二部分结构施工图一：不满足设计深度要求的问题1 未标出混凝土结构的环境类别。

《混凝土结构设计规范》GB50010-2002第9.2.1条纵向受力的普通钢筋及预应力钢筋，其混凝土保护层厚度(钢筋外边缘至混凝土表面的距离)不应小于钢筋的公称直径，且应符合表9.2.1的规定。

表3.4.1 混凝土结构的环境类别(摘自混凝土规范3.4.1条)环境类别条件一室内正常环境二 a 室内潮湿环境；非严寒和非寒冷地区的露天环境，与无侵蚀性的水或土壤直接接触的环境b 严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境三使用除冰盐的环境；严寒和寒冷地区冬季水位变动的环境；滨海室外环境四海水环境五受人为或自然的侵蚀性物质影响的环境注：严寒和寒冷地区的划分应符合国家现行标准<民用建筑热工设计规程>JGJ24的规定表9.2.1 纵向受力钢筋的混凝土保护层最小厚度(mm)环境类别板、墙、壳梁柱≤C20 C25～C45 ≥C50 ≤C20 C25～C45 ≥C50 ≤C20 C25～C45 ≥C50一20 15 15 30 25 25 30 30 30二 a - 20 20 - 30 30 - 30 30b - 25 20 - 35 30 - 35 30三- 30 25 - 40 35 - 40 35注：基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。

二：违反―工程建设标准强制性条文‖的问题1. 板支座负筋和板跨中配筋偏小，不符合混凝土规范9.5.1条规定。

《混凝土结构设计规范》GB50010-2002第9.5.1条钢筋混凝土结构构件中纵向受力钢筋的配筋百分率不应小于表9.5.1规定的数值。

表9.5.1 钢筋混凝土结构构件中纵向受力钢筋的最小配筋百分率(%)受力类型最小配筋百分率受压构件全部纵向钢筋0.6一侧纵向钢筋0.2受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋0.2和45ft/fy中的较大值注：a.受压构件全部纵向钢筋最小配筋率，当采用HRB400级、RRB400级钢筋时，应按表中规定减小0.1；当混凝土强度等级为C60及以上时，应按表中规定增大0.1；b.偏心受拉构件中的受压钢筋，应按受压构件一侧纵向钢筋考虑；c.受压构件的全部纵向钢筋和一侧纵向钢筋的配筋率以及轴心受拉构件和小偏心受拉构件一侧受拉钢筋的配筋率应按构件的全截面面积计算；受弯构件、大偏心受拉构件一侧受拉钢筋的配筋率应按全截面面积扣除受压翼缘面积(b’f-b)h’f后的截面面积计算；d.当钢筋构件截面周边布置时，―一侧纵向钢筋‖系指沿受力方向两个对边中的一边布置的纵向钢筋。

结构审图要点：1.设计总说明建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

建筑单体±所对应的绝对高程与规划总平面一致。

地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

防水混凝土的使用部位、抗渗等级是否明确、恰当。

钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

如有冬季施工可能时，是否提出了相应的要求和注意事项。

预制构件目录中的构件名称、数量、图集号、是否准确。

构件代号表中的代号与详图中采用的是否一致。

对施工中应遵守的施工验收规范是否准确无误。

楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

单独设计的预制构件、预应力构件、部分钢结构、幕墙等的要求是否交代清楚。

梁上开洞的允许位置、大小及相应的补强措施是否明确、恰当。

结构审图要点：1.设计总说明1.1 建筑抗震设防类别、场地抗震设防烈度、设计地震分组、设计基本地震加速度值、建筑场地类别、抗浮设计水位等是否正确。

1.2 建筑单体±0.00所对应的绝对高程与规划总平面一致。

1.3 地基持力层的描述:若采用天然地基,说明本建筑单体的地基承载力特征值为___;若为人工地基,说明地基处理方式、复合地基承载力及建筑单体的最终沉降量;若为桩基,说明桩的材料及沉桩方式等。

1.4 结构使用的材料：钢筋：梁柱中各受力纵向钢筋、较大开间的楼板、约束边缘构件的箍筋（当用圆钢直径大于10时）、基础受力钢筋、墙体受力钢筋等采用HRB400。

构造柱及过梁的纵向筋、地下室防水板及地下室外墙的分布钢筋等采用HRB335。

混凝土：对于别墅及花园洋房,地下室、基础及地上采用C25,设备基础、圈梁、构造柱等次要构件采用C20,其他均应满足计算及构造需求,避免强度过高。

1.5 活荷载（特指荷载规范中不明确的部位），恒荷载（特指梁板上的建筑面层和车库顶板上的覆土等产生的恒荷载）是否与设计委托一致。

1.6 防水混凝土的使用部位、抗渗等级是否明确、恰当。

1.7 钢筋的接头形式（不同的规格分别描述如搭接、机械连接等）是否明确、恰当。

1.8 构造柱、圈梁的位置及做法、过梁的做法、墙柱与砌体之间的拉结钢筋等是否明确、恰当。

1.9 墙上开洞的补强措施。

结构洞口的填充等是否明确、恰当。

1.10 对基础的施工要求，如挖槽、验槽、回填等的要求，和对不良地基的处理措施等是否明确、恰当。

1.11 如有冬季施工可能时，是否提出了相应的要求和注意事项。

1.12 预制构件目录中的构件名称、数量、图集号、是否准确。

1.13 构件代号表中的代号与详图中采用的是否一致。

1.14 对施工中应遵守的施工验收规范是否准确无误。

1.15 楼板上预留孔洞（直径大于300）大样图，小于或等于300时做法是否明确、恰当。

1.16 剪力墙住宅内隔墙中长度小于500mm的墙垛做法是否明确、恰当。

施工图纸审核要点和重点汇总工程未动，图纸先行。

对于工程建设来说，对施工图纸进行审核是必不可少的一道工序，可及时消除图纸中的错误，确定图纸的可行性，以便更好地开展施工建设。

总体审图原则为先大后小，先平面再立面后剖面，根据“大”来掌握工程整体情况，根据“小”来对照核实，包括尺寸数值是否准确、具体做法能否达到设计要求等，在实际操作前即消除图纸中的问题，以免给后续施工留下隐患。

一、施工图纸审核中常出现以下问题1建筑结构图的纠缠不清最常见的问题就是建筑图与结构图不对应，存在建筑、结构图说明相互矛盾或不清晰现象；轴线位置不对应；框架结构建筑梁柱尺寸不一致，砖混结构墙厚不一致等问题。

审核时，应先看建筑，再看结构，重点核对标高轴号等信息，从不同角度进行比对，杜绝风马牛不相及的情况。

图纸说明也应重点审核，严禁复制其他图纸敷衍了事。

2细部位置不合理宏观的总图往往没什么错误，可一到细部做法就常有麻烦事儿，有时门窗做法不详细、开启方向弄反；材料取用不详、用量不详等问题；图纸说明与规范存在不符；节点设计不合理等。

真正能指导施工的恰恰是这些细部构造做法的图纸，所以必须确保施工单位拿到图纸就可以直接开工，图纸多细致都不怕，越细致越好。

对于细部构造能否采用图集通用做法，一般来说是可以的，但一定不能盲目，采用图集做法时一定要核查该做法与图纸乃至整体工程是否协调。

对于施工难度较大的节点部位，应与设计部门进行沟通，商讨解决办法，如非必要可进行更改。

3专业管线交叉出问题常见问题为水电暖等各专业管线“打架”，在室内外均有出现，室外还存在工程管线“打架”问题，这个问题应尽量在设计阶段进行避免，各专业在设计时加强沟通，多方审核，杜绝图纸已经完成，施工时发现管线“打架”，避免因此导致变更，避免浪费工期、增加成本。

4预留洞、预埋件错漏常见预留洞、预埋件出现错漏，导致后期对结构进行拆改，造成不必要的开支。

在图纸设计时应加强土建与安装、水电暖等专业的协调，确定预留的具体位置，施工前再进行一次复查，杜绝后期拆改现象。

结构施工图审核要点1、地基与基础⑴、基础平面轴线尺寸与首层建筑组合平面图相吻合，基础外轮廓水平定位与桩基础图一致。

基础外边线与相邻建构筑物、市政管线、主要干道之间的水平距离及埋深，要相互没有影响。

⑵、基底持力层与地勘报告相符且已置于老土层上，基底高程与打桩条件图（桩顶标高）一致。

基础顶面（含独立基础中的柱底连梁、筏基中的上返柱帽）标高满足水暖管道埋置要求和建筑地面做法厚度要求。

⑶、基础过长设置伸缩缝或后浇带，伸缩缝或后浇带的防水做法具体，施工要求明确合理。

⑷、地下室梁底在设备管道保温保护安装之后的净高，满足规范最低限值；较大直径设备管道需水平穿越时，已采取妥当的加强措施。

⑸、主楼之外的装饰性墙柱基础已设计到位，防止与主楼产生过大差异沉降所采取的措施明确合理。

⑹、构造柱截面尺寸和钢筋配置合适，平面定位具体明确。

⑺、地下室楼梯平台梁下的净高，要满足规范最低限值要求。

2、上部结构⑴、首层建筑组合平面图与基础平面轴线尺寸相吻合。

⑵、单元入口悬挑雨棚梁板底下净高满足规范最低限值和搬运要求，楼梯的首跑平台梁下净高满足规范要求（住宅不小于2000，正常通行）。

⑶、带有地下室的首层阳台边梁下净空尺寸，不影响地下室通风透气。

⑷、卫生间楼板降低，外窗过梁尺寸满足窗帘杆设置需求。

⑸、内墙阳角对应处板顶已配置适量的放射筋，满足抗裂和安全要求。

⑹、构造柱截面尺寸和钢筋配置合适，平面定位尺寸具体明确。

填充墙厚度小于200mm的部位（如卫生间和厨房），应在墙体转角、交叉及门洞两边处设置砼构造柱，沿墙体高度方向的中部设置水平钢筋混凝土现浇腰带。

⑺、悬挑梁与其外边梁底标高要相等，满足建筑立面无梁头外露，影响建筑立面效果。

⑻、空调外机托板平面尺寸满足空调机安装和后装修及空调冷凝水雨水排放要求。

⑼、承托水箱工作重量的构件或已设专用架空梁，已将梁上返，并在板面预留过水孔洞，使排水顺畅，不影响其下层的室内空间美观。

⑽、垂直电梯井道圈梁截面高度及其标高，与电梯土建配合图一致，满足固定及安装电梯轨道需求。

施工图审查要点施工图审查是建设工程的关键环节，是保证工程质量和安全的重要手段。

在进行施工图审查时，作为审查人员应该重点关注以下内容。

基本要求1. 符合设计文件要求施工图应符合已批准的设计文件，如平面图、立面图、剖面图、构造图、基础图、框架图等。

同时应符合国家和地方建筑法律法规、规范、标准和技术要求。

2. 工程设计的合理性施工图应符合设计文件中的技术指标要求，合理布置和安排，确保工程质量和安全。

同时还要考虑施工图的可行性和经济性，确保施工的方便和效益。

结构部分1. 建筑结构的完整性在审查建筑结构施工图时，应特别注意其结构的完整性和技术的合理性。

要核对建筑结构的设计、计算和验算等内容，确保其稳定性、耐久性、安全性和施工性。

同时需仔细核对构造加固措施的合理性，如结构连接、钢筋安排、预应力布置等，确保不出现裂缝、变形、滑移等问题。

2. 钢结构的安装要求在审查钢结构施工图时，应特别关注其安装要求。

要核实所有钢材、节点和连接件的相关规格和质量，并检查其装配工艺和工艺流程是否可行和合理。

同时还要检查高空作业和钢结构材料储存的安全性，确保不会因人为或物理原因导致安全事故。

3. 土木工程结构要求在审查土木工程施工图时，要关注其结构体的完整性和土质条件。

要仔细核实设计、计算、验算等内容，确保其稳定性和耐久性，并且需要对相应的加固措施有所检查，比如挖土支护、节水措施、土体加固等。

建筑设施1. 电气安装在电气方面，应注意检查电气线路、电器设备及控制系统等的合理性和安全性。

要保障施工图电气设施的能耗性、灭火设施、金属承重机构等的结构安全性。

2. 水冷设施在审查水冷设施施工图时，要注意其水路布置、水冷塔、水泵等设施的合理性和安全性。

还要核实设施和结构属于防火设施的情况，比如水管内径、排水系统等。

3. 燃气设施在审查燃气设施施工图时，要仔细核实燃气管道的路线、接头、焊缝等细节是否正确、安全。

还要审核房间结构中防火、防爆措施是否恰当。

结构施工图审查个重点强汇总一、在施工图设计阶段，结构专业设计文件应包含图纸目录、设计说明、设计图纸、计算书。
