OPC通讯在西门子PLC与LabVIEW通讯中的应用

LabVIEW与PLC通信实现LabVIEW与工业自动化设备的集成

实验室虚拟仪器工作环境（LabVIEW）是一种广泛应用于工程领域的集成开发环境。它提供了一套强大的工具和函数库，用于开发、调试和控制各种自动化系统。而工业自动化设备控制的核心组件之一是可编程逻辑控制器（PLC）。本文将探讨如何利用LabVIEW与PLC进行通信，实现LabVIEW与工业自动化设备的集成。

首先，LabVIEW与PLC通信的基本原理是通过采用适当的通信协议，实现两者之间的数据交换。常见的通信协议包括Modbus、Profibus、CAN等。具体选择哪种协议取决于PLC的型号和通信需求。

其次，实现LabVIEW与PLC通信的步骤如下：

1. 设定通信参数：首先，需要在LabVIEW中设置与PLC通信的参数，包括通信端口、波特率、校验位等。这些参数需要与PLC的设置保持一致，以确保通信的正常进行。

2. 建立通信连接：LabVIEW提供了各种通信协议的工具包，可以简化通信连接的建立。通过配置通信端口和地址，LabVIEW可以与PLC建立连接，并获取或发送数据。

3. 读取PLC数据：一旦建立了通信连接，就可以使用LabVIEW的读取函数来获取PLC中存储的各种数据。这些数据可以用于监测PLC的状态，或作为LabVIEW控制算法的输入。 4. 控制PLC操作：除了读取数据，LabVIEW还可以通过写入函数来控制PLC的操作。通过向PLC发送指令，LabVIEW可以实现对PLC的远程控制，例如开关某个设备、改变参数设置等。

5. 设定时序与触发机制：为了实现LabVIEW与PLC的同步操作，需要设定适当的时序和触发机制。LabVIEW提供了定时器和触发器等工具，可以根据需要来设定数据采集或控制操作的时间间隔和条件。

除了以上的基本步骤，还可以结合LabVIEW的图形化编程特点，进行数据处理和界面设计。LabVIEW可以对PLC传感器采集的数据进行实时分析和处理，通过图表、曲线等形式直观地展示数据。同时，可以根据需求设计交互式的用户界面，提供更友好、便捷的操作和监控方式。

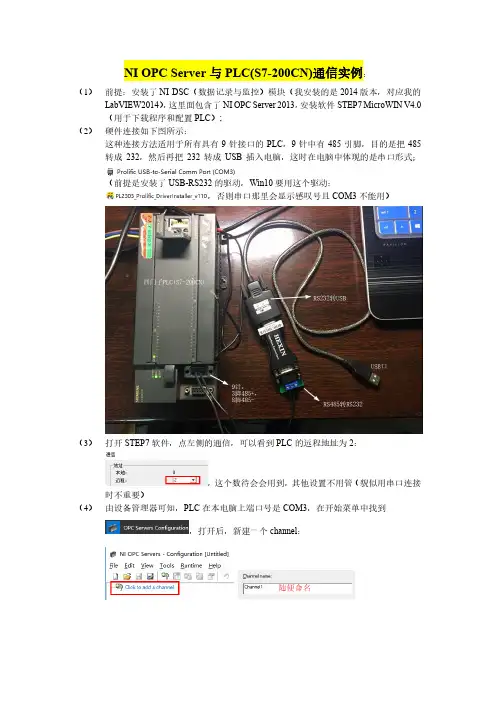

NI OPC Server与PLC(S7-200CN)通信实例：

（1） 前提：安装了NI DSC（数据记录与监控）模块（我安装的是2014版本，对应我的

LabVIEW2014），这里面包含了NI OPC Server 2013，安装软件STEP7 MicroWIN V4.0

（用于下载程序和配置PLC）;

（2） 硬件连接如下图所示：

这种连接方法适用于所有具有9针接口的PLC，9针中有485引脚，目的是把485

转成232，然后再把232转成USB插入电脑，这时在电脑中体现的是串口形式；

（前提是安装了USB-RS232的驱动，Win10要用这个驱动：

，否则串口那里会显示感叹号且COM3不能用）

（3） 打开STEP7软件，点左侧的通信，可以看到PLC的远程地址为2：

，这个数待会会用到，其他设置不用管（貌似用串口连接时不重要）

（4） 由设备管理器可知，PLC在本电脑上端口号是COM3，在开始菜单中找到

，打开后，新建一个channel：

再创建一个设备：

这时需要先保存，重启软件，如果这时候是别的

channel，则需要打开刚刚创建的那个channel，会有如下提示：

我这里改为了50ms，改的是OPC Client处刷新快慢，与Labview中刷新速度无关；

（5） 打开LabVIEW，创建一个项目，然后添加IO服务器：

然后新建VI：

OPC Server中的Device上双击：下面这样修改，可能刷新更快，错误更少；

基于OPC技术的PLC与LabView通信实现

曾珞亚

【期刊名称】《微计算机信息》

【年(卷),期】2009(0)16

【摘 要】OPC为各种过程控制设备的通信提供了公用接口,论文提出了采用LabVIEW作为上位机监控软件,使其通过OPC接口实现和现场智能设备进行数据通信的方法.阐述了开放式虚拟仪器平台LabVIEW和开放式标准接口技术OPC的特点,介绍了在此平台上LabVIEW的DataSocket编程技术和OPC服务器的设计方法,并通过实验证明这种方法的优越性和可行性.

【总页数】3页(P52-53,128)

【作 者】曾珞亚

【作者单位】510006,广东,广州,广东工业大学自动化学院

【正文语种】中 文

【中图分类】TP393

【相关文献】

1.基于OPC技术的LabVIEW与PLCs通讯 [J], 杨芷;鲁五一;熊红云

2.基于OPC技术的FX2N PLC和PC数据通信实现 [J], 王建勋;沈胜利

3.基于NI OPC技术的LabVIEW与FX3U PLC通讯方法实现 [J], 马帅;赵焕同

4.基于串口实现LabVIEW与PLC的无线通信 [J], 熊先锋;杨国志;彭利坤

5.基于Modbus RTU实现的LabVIEW与S7-200系列PLC的串口通信 [J], 王洪强 因版权原因，仅展示原文概要，查看原文内容请购买

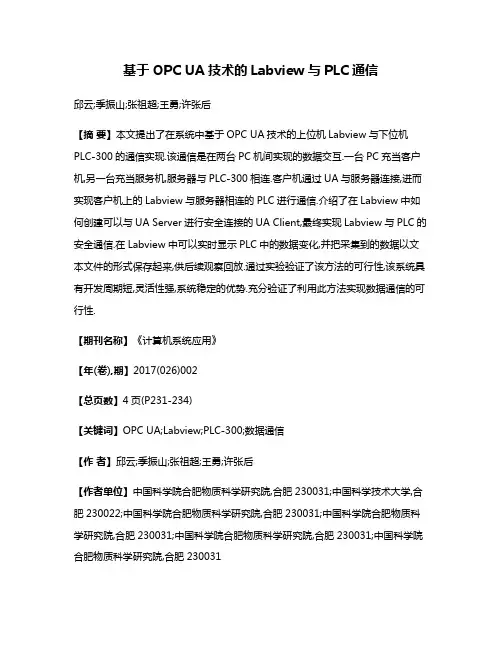

基于OPC UA技术的Labview与PLC通信

邱云;季振山;张祖超;王勇;许张后

【摘 要】本文提出了在系统中基于OPC UA技术的上位机Labview与下位机PLC-300的通信实现.该通信是在两台PC机间实现的数据交互.一台PC充当客户机,另一台充当服务机,服务器与PLC-300相连.客户机通过UA与服务器连接,进而实现客户机上的Labview与服务器相连的PLC进行通信.介绍了在Labview中如何创建可以与UA Server进行安全连接的UA Client,最终实现Labview与PLC的安全通信.在Labview中可以实时显示PLC中的数据变化,并把采集到的数据以文本文件的形式保存起来,供后续观察回放.通过实验验证了该方法的可行性,该系统具有开发周期短,灵活性强,系统稳定的优势.充分验证了利用此方法实现数据通信的可行性.

【期刊名称】《计算机系统应用》

【年(卷),期】2017(026)002

【总页数】4页(P231-234)

【关键词】OPC UA;Labview;PLC-300;数据通信

【作 者】邱云;季振山;张祖超;王勇;许张后

【作者单位】中国科学院合肥物质科学研究院,合肥230031;中国科学技术大学,合肥230022;中国科学院合肥物质科学研究院,合肥230031;中国科学院合肥物质科学研究院,合肥230031;中国科学院合肥物质科学研究院,合肥230031;中国科学院合肥物质科学研究院,合肥230031 【正文语种】中 文

随着计算机技术的不断发展, 计算机网络已经无处不在. 早期的Labview版本已经对网络通信提供了支持. Labview8.0以后的版本中附DSC(Data logging and

Supervisory Control)数据记录与监控模块专为SCADA系统设计. 这使得Labview能轻松的与OPC Server通讯, 也能生成自己的OPC Server[1].
