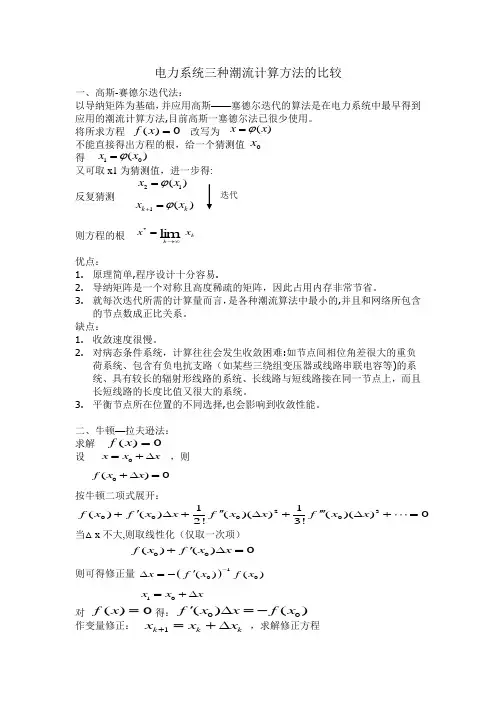

电力系统三种潮流计算方法的比较

电力系统三种潮流计算方法的比较

一、高斯-赛德尔迭代法：

以导纳矩阵为基础，并应用高斯——塞德尔迭代的算法是在电力系统中最早得到应用的潮流计算方法,目前高斯一塞德尔法已很少使用。

将所求方程 改写为

不能直接得出方程的根，给一个猜测值

得

又可取x1为猜测值，进一步得:

反复猜测

则方程的根

优点：

1. 原理简单,程序设计十分容易.

2. 导纳矩阵是一个对称且高度稀疏的矩阵，因此占用内存非常节省。

3. 就每次迭代所需的计算量而言，是各种潮流算法中最小的,并且和网络所包含的节点数成正比关系。

缺点：

1. 收敛速度很慢。

2. 对病态条件系统，计算往往会发生收敛困难:如节点间相位角差很大的重负荷系统、包含有负电抗支路（如某些三绕组变压器或线路串联电容等)的系统、具有较长的辐射形线路的系统、长线路与短线路接在同一节点上，而且长短线路的长度比值又很大的系统。

3. 平衡节点所在位置的不同选择,也会影响到收敛性能。

二、牛顿—拉夫逊法：

求解

设 ，则

按牛顿二项式展开：

当△x不大,则取线性化（仅取一次项）

则可得修正量

对 得：

作变量修正： ，求解修正方程 ()0fx()0fx10()xx迭代 0x21()xx1()kkxx()xx()0fxkkxxlim*0xxx0()0fxx23000011()()()()()()02!3!fxfxxfxxfxx00()()0fxfxx100()()xfxfx10xxx00()()fxxfx1kkkxxx牛顿法是数学中求解非线性方程式的典型方法,有较好的收敛性。自从20世纪60年代中期采用了最佳顺序消去法以后，牛顿法在收敛性、内存要求、计算速度方面都超过了其他方法，成为直到目前仍被广泛采用的方法。

电力系统潮流分析

潮流分析是电力系统中一种重要的计算方法，用于分析电力系统中各节点电压、功率和电流的分布情况。通过潮流分析可以评估电力系统的稳定性和可靠性，为电力系统的规划、运行和控制提供参考依据。本文将介绍电力系统潮流分析的基本原理、计算方法以及应用范围。

一、潮流分析的基本原理

在电力系统中，各节点以母线表示，节点之间通过线路连接。潮流分析基于以下几个基本原理：

1. 电压平衡原理：电力系统中的节点电压必须满足节点处功率平衡方程，即节点出注入电流之和为零。

2. 潮流方程：潮流方程描述了电力系统中各节点之间电压、功率和电流之间的关系。潮流方程是通过母线注入导纳矩阵、支路导纳和节点注入功率来表达。

3. 网络拓扑：电力系统中的节点和线路之间形成了复杂的拓扑结构，潮流分析需要考虑节点之间的相互连接关系。

二、潮流分析的计算方法

潮流分析通常采用迭代法来计算各节点的电压、功率和电流。常用的迭代法包括高斯-赛德尔迭代法和牛顿-拉夫逊迭代法。 1. 高斯-赛德尔迭代法：该方法是最简单的潮流计算方法之一。它通过假设电力系统中所有节点电压的初始值，逐步迭代更新节点电压，直到满足收敛条件为止。

2. 牛顿-拉夫逊迭代法：该方法通过建立功率不平衡方程的雅可比矩阵，采用牛顿迭代和拉夫逊补偿的方法来求解节点电压。牛顿-拉夫逊迭代法具有更快的收敛速度和更高的计算精度。

三、潮流分析的应用范围

潮流分析在电力系统中有广泛的应用，包括但不限于以下几个方面：

1. 系统规划：潮流分析可以用于电力系统的规划和设计，评估系统瓶颈、优化系统结构和参数配置。

2. 运行控制：潮流分析可以用于电力系统的运行控制，评估节点电压的合理范围、分析负荷变化对系统的影响。

3. 网络优化：潮流分析可以用于电力系统的网络优化，寻找最优输电线路和改善电力系统的供电可靠性。

4. 风电并网：潮流分析可以用于风电并网系统的规划和运行，评估并网系统的可靠性和电力系统与风电场的相互影响。

电力系统潮流计算方法分析

1.黎曼法是最简单和最直接的计算方法。该方法直接利用电力系统的基本方程式，即功率平衡方程式和节点电压方程式来计算潮流分布。然而，黎曼法需要利用复杂的矩阵方程式来解决系统中节点电压的计算，计算量大且计算速度较慢，对大型复杂系统不适用。

2.高斯-赛德尔法是一种迭代法，将电网中的节电清设置为未知数，并采用全局迭代求解。该方法通过迭代计算不断逼近潮流分布，直到满足系统中所有节点的电压和功率平衡方程为止。高斯-赛德尔法具有迭代次数多、耗时较长的缺点，但计算稳定可靠，对于小型系统具有较好的适用性。

3.牛顿-拉夫逊法是一种基于牛顿迭代思想的高效潮流计算方法。该方法通过利用电力系统中的雅可比矩阵，将潮流计算问题转化为解非线性方程组的问题。牛顿-拉夫逊法的迭代速度和稳定性较高，适用于大型复杂系统的潮流计算。

综上所述，电力系统潮流计算方法可以选择黎曼法、高斯-赛德尔法和牛顿-拉夫逊法等不同的算法进行计算。选择合适的计算方法应根据系统的规模、复杂度以及计算时间要求来综合考虑。实际应用中，通常会根据具体情况采用不同的方法进行潮流计算，以获得准确和高效的结果。

同时，随着电力系统的发展和智能化技术的应用，也出现了一些基于机器学习和深度学习的潮流计算方法。这些方法利用大数据和智能算法，通过学习和分析系统历史数据，能够更好地预测和计算系统潮流分布，提高计算效率和准确性。这些方法在未来的电力系统潮流计算中具有潜力和广阔的应用前景。 总结起来，电力系统潮流计算是电力系统分析和规划的重要工作，不同的计算方法有不同的优劣势，合理选择计算方法对于准确评估系统稳定性和可靠性至关重要。随着技术的进步和应用的发展，电力系统潮流计算方法也在不断演化和改进，以满足电力系统智能化和可持续发展的需求。

1 电力系统潮流计算算法设计及实现

潮流计算是电力系统分析中的一种最基本的计算，它的任务是对给定的运行条件确定系统的运行状态，如各母线上的电压（幅值及相角）、网络中的功率分布以及功率损耗等。

建模是用数学的方法建立的数学模型，但它严格依赖于物理系统。根据电力系统的实际运行条件，按给定的变量不同，一般将节点分为PQ节点，PV节点，平衡节点三种类型。当这三个节点与潮流计算的约束条件结合起来时，便是潮流计算的数学模型。

PQ节点：有功功率P和无功功率Q是已知的，节点电压（V，δ）是待求量。通常变电所都是这一类型的节点。

PV节点：有功功率P和电压复制V是已知的，节点的无功功率Q和电压相位δ是待求量。一般选择有一定无功储备的发电厂和具有可调无功电源设备的变电所作为PV节点。

平衡节点：在潮流分布算出之前，网络中的功率损失是未知的，所以，网络中至少有一个节点的有功功率P不能给定，这个节点承担了系统的有功功率平衡，所以称为平衡节点。一般选择主调频发电厂为平衡节点。

潮流计算的约束条件是：

1、所有的节点电压必须满足：

2、 这一约束主要是对PQ节点而言。

2、所有电源节点的有功功率和无功功率必须满足：

对平衡节点的P和Q以及PV节点的Q按以上条件进行检验。

3、某些节点之间电压的相位差应满足：

稳定运行的一个重要条件。

功率方程的非线性

雅可比矩阵的特点：

 各元素是各节点电压的函数

 不是对称矩阵

 因为Y =0，所以H =N =J =L =0，另R =S =0，故稀疏

两种常见的求解非线性方程的方法：1）高斯-赛德尔迭代法；2）牛顿-拉夫逊迭代法。

高斯-赛德尔迭代法潮流计算

2

1、方程表示：

①用高斯-赛德尔计算电力系统潮流首先要将功率方程改写成能收敛的迭代形式；

②Q：设系统有n个节点，其中m个PQ节点，n-(m+1)个是PV节点，一个平衡节点,平衡节点不参加迭代；

③功率方程改写成:
