一、钢筋排布，当锚固长度能够满足构造要求时，直锚就是钢筋不用打弯，直接伸进去就行。钢筋经过弯折处理的锚固叫作弯锚，当锚固长度不能满足构造要求时，就得弯锚，弯锚就是把钢筋端头打弯，一般做成直角钩，钩长为直径的15倍。
根据混凝土的标号、抗震还是不抗震、抗震等级以及钢筋型号确定锚固长度，根据锚固长度看看端支座或混凝土截面高度满不满足直锚要求不满足就弯锚
直锚、弯锚及机械锚固，是钢筋锚固的三种型式。
当支座的宽度够尺寸时，应采用直锚，直线锚固，锚固长度LaE；（非抗震为La）
当支座的宽度不够尺寸（LaE）时，可以采用弯锚，弯锚的规定随构件种类部位不同，有些差异，例如框架梁的弯锚是≧0.4LaE＋15d。这里0.4LaE是平直段必须满足的长度，这里15d是弯折90°后的长度（末端），d是锚固钢筋的直径；
当支座的宽度不能满足≧0.4LaE时，应该采用机械锚固。机械锚固的方法在GB50010-2010《混凝土结构设计规范》或11G101-1图册上都有详细。
预算钢筋弯钩增加长度的理论计算值：135°弯钩11.9d，对转半圆180°弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
锚固长度参考03G101-1
在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。
1、180度弯钩的计算
钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d
按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d
2、90度弯钩的计算
第四章 水泥
1水泥通常指水硬性无机胶凝材料。
2水泥按其所含主要熟料矿物名称可分为硅酸盐水泥、铝酸盐水泥、硫酸盐水泥、铁铝酸盐水泥等。
3硅酸盐水泥定义：由硅酸盐水泥熟料、0～5%石灰石或粒化高炉矿渣、适量石膏磨细制成的水硬性胶凝材料。硅酸盐水泥又可分为Ⅰ型硅酸盐水泥，代号P·Ⅰ和P型硅酸盐水泥代号P·Ⅱ。第二类水泥中的混合材料的含量不得超过水泥质量的5%.
4普通硅酸盐水泥的定义：由硅酸盐水泥熟料、6%～15%的混合材料、适量石膏磨细制成的水硬性胶凝材料。，代号P·O。
5掺非活性混合材料的最大掺量不得超过水泥质量的10%。
6硅酸盐水泥生产可概括为“两磨一烧”。
7硅酸盐水泥熟料的矿物组成包括以及缩写符号：
化合物名称 氧化物名称 缩写符号 含量/%
硅酸三钙 3CaO·SiO2 C2S 44～62
硅酸二钙 2CaO·SiO2 C3S 18～30
铝酸三钙 3CaO·Al2O3 C3A 5～12
铁铝酸四钙 4CaO·Al2O3·Fe2O3 C4AF 10～18
8水泥的初凝定义：水泥用适量的水调和后，最初形成具有可塑性的浆体，随着时间的增长，失去可塑性（但尚无强度），这一过程称为初凝。 9水泥终凝的定义:开始具有强度时称为终凝。
10水泥凝结的定义:由初凝到终凝的过程。
11影响水泥凝结和硬化的因素：
①水泥凝结和硬化，水泥的矿物组成有关。
②还与水泥的细度、拌和水量、硬化环境（温度、湿度）和硬化时间。③混凝土工程在浇筑后2～3周的时间内，必须注意洒水养护。水泥石的强度随着硬化时间而增长，一般在3～7d内强度增长最快，在28d以内增长较快，在28d以后渐慢，但持续时间很长。
12水泥的主要技术性质①细度②标准稠度用水量③凝结时间④体积安定性⑤强度⑥水化热⑦密度与堆积密度。
13同样成分的水泥，颗粒越细，与水接触面积越大，水化反应越快，早期强度越高。
14标准稠度用水量与矿物组成、细度、混合材料的种类与掺量有关，一般在24%～30%之间。

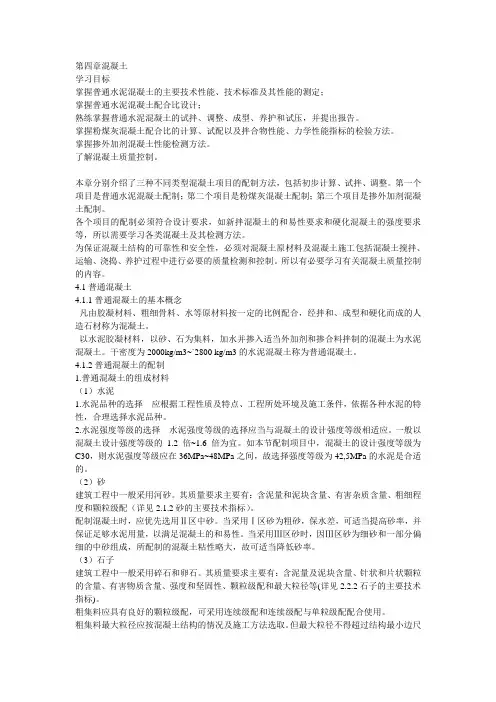

第四章混凝土
学习目标
掌握普通水泥混凝土的主要技术性能、技术标准及其性能的测定；
掌握普通水泥混凝土配合比设计；
熟练掌握普通水泥混凝土的试拌、调整、成型、养护和试压，并提出报告。
掌握粉煤灰混凝土配合比的计算、试配以及拌合物性能、力学性能指标的检验方法。
掌握掺外加剂混凝土性能检测方法。
了解混凝土质量控制。
本章分别介绍了三种不同类型混凝土项目的配制方法，包括初步计算、试拌、调整。第一个项目是普通水泥混凝土配制；第二个项目是粉煤灰混凝土配制；第三个项目是掺外加剂混凝土配制。
各个项目的配制必须符合设计要求，如新拌混凝土的和易性要求和硬化混凝土的强度要求等，所以需要学习各类混凝土及其检测方法。
为保证混凝土结构的可靠性和安全性，必须对混凝土原材料及混凝土施工包括混凝土搅拌、运输、浇捣、养护过程中进行必要的质量检测和控制。所以有必要学习有关混凝土质量控制的内容。
4.1普通混凝土
4.1.1普通混凝土的基本概念
凡由胶凝材料、粗细骨料、水等原材料按一定的比例配合，经拌和、成型和硬化而成的人造石材称为混凝土。
以水泥胶凝材料，以砂、石为集料，加水并掺入适当外加剂和掺合料拌制的混凝土为水泥混凝土。干密度为2000kg/m3~`2800 kg/m3的水泥混凝土称为普通混凝土。
4.1.2普通混凝土的配制
1.普通混凝土的组成材料
（1）水泥
1.水泥品种的选择 应根据工程性质及特点、工程所处环境及施工条件，依据各种水泥的特性，合理选择水泥品种。
2.水泥强度等级的选择 水泥强度等级的选择应当与混凝土的设计强度等级相适应。一般以混凝土设计强度等级的1.2倍~1.6倍为宜。如本节配制项目中，混凝土的设计强度等级为C30，则水泥强度等级应在36MPa~48MPa之间，故选择强度等级为42,5MPa的水泥是合适的。
（2）砂
建筑工程中一般采用河砂。其质量要求主要有：含泥量和泥块含量、有害杂质含量、粗细程度和颗粒级配（详见2.1.2砂的主要技术指标）。
1 第四章 普通混凝土及砂浆
一、填空题
1.普通混凝土由（ 水泥 ）、（ 砂 ）、（ 石 ）、（ 水 ）以及必要时掺入的（ 外加剂 ）组成。
2.普通混凝土用细骨料是指（ 粒径小于4.75㎜ ）的岩石颗粒。细骨料砂有天然砂和（ 人工砂 ）两类，天然砂按产源不同分为（ 河砂 ）、（ 海砂 ）和（ 山砂 ）。
3.普通混凝土用砂的颗粒级配按（ 0.6 ）mm筛的累计筛余率分为（ 1 ）、（ 2 ）和（ 3 ）三个级配区；按（ 细度 ）模数的大小分为（ 粗砂 ）、（ 中砂 ）和（ 细砂 ）。
4.普通混凝土用粗骨料石子主要有（ 天然卵石 ）和（ 人工碎石 ）两种。
5.石子的压碎指标值越大，则石子的强度越（ 小 ）。
6.根据《混凝土结构工程施工及验收规范》（GBJ50204）规定，混凝土用粗骨料的最大粒径不得大于结构截面最小尺寸的（ 1/4 ），同时不得大于钢筋间最小净距的（ 3/4 ）；对于实心板，可允许使用最大粒径达（ 1/3）板厚的骨料，但最大粒径不得超过（ 40 ）mm。
7.石子的颗粒级配分为（ 连续级配 ）和（ 间断级配 ）两种。采用（ 连续 ）级配配制的混凝土和易性好，不易发生离析。
8.混凝土拌合物的和易性包括（ 流动性 ）、（ 粘聚性 ）和（ 保水性 ）三个方面的含义。其测定采用定量测定（流动性），方法是塑性混凝土采用（坍落度）法，干硬性混凝土采用（维勃稠度）法；采取直观经验评定（粘聚性）和（保水性）。
9.混凝土拌合物按流动性分为（ 流动性混凝土 ）和（ 干硬性混凝土 ）两类。
10.混凝土的立方体抗压强度是以边长为（ 150 ）mm的立方体试件，在温度为（ 20±2）℃，相对湿度为（ 95% ）以上的潮湿条件下养护（ 28 ）d，用标准试验方法测定的抗压极限强度，用符号（ ccf ）表示，单位为（ MPa ）。
11.混凝土的强度等级是按照其（ 立方体抗压强度标准值 ）划分，用（ C ）和（ 立方体抗压强度标准 ）值表示。有（ C7.5 ）、（ C10 ）、（ C15 ）、（ C20 ）、（ C25 ）、（ C30 ）、（ C35 ）、（ C40 ）、（ C45 ）、（ C50 ）、（ C55 ）、（ C60 ）、（ C65 ）、（ C70 ）、（ C75 ）、（ C80 ）共16个强度等级。
