井点降水计算计算书

一 写字楼降水井计算公式如下：A 、计算基坑等效半径 基坑等效半径计算公式：F A r o 565.03.14== r o —— 基坑等效半径，m ；F —— 基坑面积，13500m 2。

代入参数计算结果：r o 65.6513500565.0==mB 、抽水影响半径计算 影响半径采用下式：潜水：HK s R 2=R —— 影响半径，m ；s —— 水位降深，m ，按照基坑深度范围内含水层全部疏干考虑，即降深值取含水层厚度；H —— 潜水含水层厚度，m ，取基坑四周各钻孔揭露含水层厚度的平均值，基坑潜水含水层厚11m ；K —— 渗透系数，m/d ，潜水含水层主要分布于第四系砂卵石层中； 潜水含水层： K = 25 m/d 。

代入参数计算结果如下：潜水： 83.36425111122=⨯⨯⨯==HK s R m ；C 、基坑涌水量（Q ）潜水和层间水基坑涌水量采用潜水完整井计算公式：()⎪⎪⎭⎫ ⎝⎛+-=o r R ss H K Q 1lg 2366.1Q —— 基坑涌水量，m 3/d ；K ——渗透系数，m/d ；H ——潜水含水层厚度，11m ；s ——水位降深，11m ；R ——抽水影响半径，m ；r o ——基坑等效半径，m 。

代入参数，计算结果如下：()⎪⎪⎭⎫ ⎝⎛+-=o r R ss H K Q 1lg 2366.1()⎪⎭⎫ ⎝⎛+⨯-⨯⨯⨯=65.6583.3641lg 111111225366.1 = 5059.56 m 3/dD 单井出水能力q'=24⨯'αld ＝1.18x300x24/70=121.37m 3/d式中：q'—单井出水量l —过滤器工作部分长度m 。

d —过滤器外径mmα—与含水层渗透系数有关的系数取值为70。

将有关参数代入以上公式可以得出以下数据：E 计算井数量(n) n=q Q'1.1＝45.8 F 计算井间距(a)a=1 n L z＝12..64m式中：z L ——基坑降水井轴线周长约569.223米;n ——降水井数量G 基坑排水量Q 排=47×10m 3/h ×24h=11280 m 3/d > Q z =5059.56m 3/d 符合要求。

水井降水计算书
1. 前言
本文档旨在提供水井降水计算的方法和步骤，用于确定井底地区的降水量，以便进行水资源管理和规划。

2. 计算方法
水井降水计算可以采用以下步骤：
1. 确定所研究区域的降水量数据来源，例如气象站的观测数据或模拟模型的输出结果。

2. 收集所选数据的时间范围，并确保数据的在一定时间间隔内连续。

3. 对数据进行处理，包括去除异常值和填补缺失值。

4. 将处理后的数据进行统计分析，计算出平均降水量、最大降
水量和最小降水量等参数。

5. 根据井底地区的位置和地形条件，确定降水量的空间分布。

例如，可以使用插值方法对离散的降水数据进行空间插值，得到连
续的降水场。

6. 根据得到的降水场，结合井底地区的地理信息和土壤条件，
进行水井降水量的估算。

可以使用适当的模型或公式，如水环境保
护标准中的计算方法。

3. 注意事项
在进行水井降水计算时，需要注意以下几点：
- 选择合适的数据源和时间范围，确保数据的准确性和代表性。

- 在数据处理过程中，要注意异常值的处理方式和缺失值的填
补方法，以保证计算结果的可靠性。

- 在确定降水量的空间分布时，要根据实际情况选择合适的插值方法，避免过度平滑或不准确的结果。

- 在进行水井降水量估算时，要考虑地理信息、土壤条件和水文地质情况等因素，选择适当的模型或公式，以获得准确的结果。

4. 结论
本文档介绍了水井降水计算的方法和步骤，希望能为水资源管理和规划提供有用的参考。

在进行水井降水计算时，请根据实际情况选择合适的数据源、方法和模型，以获得准确可靠的计算结果。

为防止地表水流入基坑内，避免基坑积水和确保施工方便，除采取井点降水外，还在基坑面四周砌筑250×250的排水沟，四大对称角设四个钢筋笼集水井，（集水井半径500mm，深800mm），每个井内放置一个Φ100单极电动潜水泵，24小时不间断排水，并派专人进行看管。

把水从集水井抽至地面沉沙坑，然后排入市政管道内。

基坑降水示意图如下：明沟、集水井排水示意图由于该地域地下水丰富需进行井点降水，井点降水计算如下（此计算按照最大化粪池尺寸计算）。

(1) 基坑中心要求降低水位深度：由于地下水位深度为-1.8m，基坑最大开挖深度将近6m，水位要降至基坑一下500mm，故基坑水位降深为-4.7m(2)影响半径R注：由于地质勘测报告中未提供渗透系数K ，根据施工手册查到的K=10 m3/d(3)基坑等效半径r 0r 0 = 0.29（a ＋b ）=0.29*(11.8+3)=4.3基坑涌水量：(2H – S)S (2*6.15– 4.7)*4.7Q= 1.366K = 1.366*10* Lg(R + r) – lg r lg(73.70 +4.3)-lg4.3=257.25m 3/d(4)单根井点管的极限涌水量：q=120πrl 3 K = 120*3.14*0.1*0.73* 10 =40.9m 3/d(5)求井点数n ：n= 1.1*Q/q = 1.1*257.25/40.9 =6个(6)井管长度：井管全长 5.86 + 0.8 + 0.5 + 0.1*13.8/2 – 0.6 = 7.25m井点降水平面示意图 地下自然水位降水水面位置井点降水剖面示意图集水坑其他化粪池降水井数量及及分布根据现场实际情况确定，以现场实际为准。

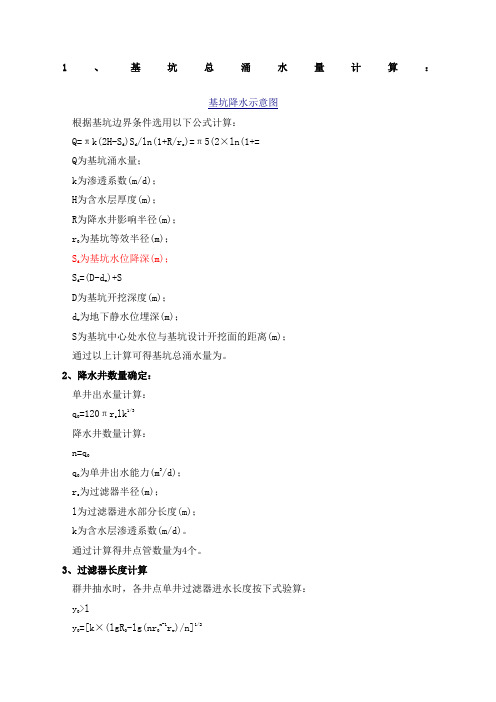

1、基坑总涌水量计算：基坑降水示意图根据基坑边界条件选用以下公式计算：Q=πk(2H-Sd )Sd/ln(1+R/ro)=π5(2×ln(1+=Q为基坑涌水量；k为渗透系数(m/d)；H为含水层厚度(m)；R为降水井影响半径(m)； r为基坑等效半径(m)；Sd为基坑水位降深(m)；Sd =(D-dw)+SD为基坑开挖深度(m)；dw为地下静水位埋深(m)；S为基坑中心处水位与基坑设计开挖面的距离(m)；通过以上计算可得基坑总涌水量为。

2、降水井数量确定：单井出水量计算：q0=120πrslk1/3降水井数量计算：n=qq为单井出水能力(m3/d)；rs为过滤器半径(m)；l为过滤器进水部分长度(m)；k为含水层渗透系数(m/d)。

通过计算得井点管数量为4个。

3、过滤器长度计算群井抽水时，各井点单井过滤器进水长度按下式验算：y>ly0=[k×(lgR-lg(nrn-1rw)/n]1/2l为过滤器进水长度；r为基坑等效半径；rw为管井半径；H为潜水含水层厚度；R为基坑等效半径与降水井影响半径之和；R0=R+rR为降水井影响半径；通过以上计算，取过滤器长度为。

4、基坑中心水位降深计算：S1=H-(H2-q/(πk)×Σln(R/(2rsin((2j-1)π/2n))))S1为基坑中心处地下水位降深；q=πk(2H-Sw ) Sw/(ln(R/rw)+Σ(ln(R/(2rsin(jπ/n)))))q为按干扰井群计算的降水井单井流量(m3/d),按下式计算：Sw = H1+s-dw+ro×i =+根据计算得S1= >= Sd=，故该井点布置方案满足施工降水要求！。

举个例子：井点降水计算目前该工程根底处于春季施工，属于多雨季节，地下水位较高，根据"地质报告"提供，场地地下水位埋深在自然地面-1.5m以下，根底最大开挖深度3.55m。

根据"地质勘察报告"提供的地质情况及根底设计施工的要求，为确保施工质量及工程顺利进展，采用一级井点降水配合根底施工。

按照"建筑基坑边坡支护技术规程"和"施工规*"的要求对建筑物基坑涌水量计算。

1、涌水量的计算按"建筑基坑边坡支护技术规程"附录F2-1、F07。

A、39#楼基坑一级井点涌水量的计算：H2-hm2涌水量Q=1.366Klg〔1+R/r0〕+lg〔1+0.2 hm/ r0〕〔hm-l〕/la、根据"地质报告"提供的○3层渗透系数K=5.2×10-4cm/s。

按"市政岩土规*"取粉砂渗透系数：K=1.0m/db、抽水影响深度H0的计算：S‘=SA+L S‘为井点支管埋深地下水位至井点支管滤口上口的长度。

SA支管长度5.0m，L滤管长度1m，井点支付全长6m。

S‘=5.0m-0.2m+1m=5.8mS‘/ S‘+L=4.8/4.8+1=0.83根据计算，查"建筑施工手册"第二版上P879，H0值表查表得系数1.85H0=1.85〔S‘+L〕=1.85×〔4.8+1〕=10.73mc、含水层厚度的计算H:根据场地土层，场地无隔水底板含水层厚度取抽水影响深度2.5倍。

H=2.5×10.73m=27.0mhm=H+h/2 见"建筑基坑支护技术规程"附录h= H0- S‘ =10.73m-4.8m=5.93m hm=〔27.0+5.93〕/2=16.5md、一级井点降水影响半径：R=2S√HK 一级井点基坑中心要求深度SS=2.55mR=2×2.55× 27.0×1.0=26.5me、基坑等效半径r0=0.29〔a+b〕=0.29〔44.40+17.60〕=17.98m27.02-16.52涌水量Q=1.366Klg〔1+26.5/17.98〕+lg〔1+0.2 ×16.5/ 17.98〕〔16.5-1〕/l=408m3/df、确定井点管数井点管数n=1.1×Q/q Q=408m3/d单根井管q=65∏dl3√K =8.6m3 Q取单根井管经历值q=5m3/dn=90根设计计算值g、间距的计算：D=L/nh、基坑长度的计算：(44.4+17.6)×2=124D=124/90= 1.38m 符合施工技术的一般规定0.8m～1.6m，见"建筑施工技术"P25，按施工技术取间距1.2m 设一根支管。

基坑降水设计计算书
XXX×106.3+0.5+6+3=22.19m。

根据以上计算，本工程一共需要打114口降水井，井间距控制在20m左右，降水井深度为22.19m。

在施工过程中，需
要按照设计要求进行降水施工，确保工程的安全顺利进行。

根据公式 L=6.8+1.0+0.03×106.3+0.5+6+3.0，可得出降水
井深度应控制在22m左右。

这是计算结论之一。

另一个计算结论是单井涌水量按计算值两倍配水泵，应配小于20m³/h。

同时，降水井数整个基坑范围内应控制在114
眼范围内。

降水井深度和间距也需要控制在一定范围内。

具体来说，降水井深度控制在上22m左右，降水井间距控制在20m左右。

最后，根据平面布置图可以看出，集水坑、纵向围堰、岸箱坝、下游横向围堰等都是基坑降水系统中的重要组成部分。

在实际施工中，需要按照这个布置图进行操作。

井点降水计算书一、水文地质资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-99)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

三、计算过程1、井点吸水高度计算：根据所选施工机械设备的参数，井点管的最大吸水高度计算如下：H1=H v/100×10.3-ΔhH V为抽水装置所产生的真空度(kPa)；△h为管路水头损失(取0.3～0.5m)；H1=7.89m；s w+D=1+6=7m；根据计算得H1>=s w+D，故该设备满足降水施工要求！2、井点布置计算：(1)、基坑等效半径的确定：r0=(A/π)1/2A为基坑面积(m2)；r0为基坑等效半径(m)；(2)、井点系统影响半径的确定：R0=R+r0R为降水井影响半径(m)；r0为环形井点到基坑中心的距离(m)。

通过计算得到R0=51.93m；3、基坑总涌水量计算：根据基坑边界条件选用以下公式计算：基坑降水示意图Q=1.366k(2H-S)×S/log[2×(b1+b2)/πr0×cos(π(b1-b2)/2(b1+b2))] Q为基坑涌水量(m3)；k为渗透系数(m/d)；H为含水层厚度(m)；R为降水井影响半径(m)；r0为基坑等效半径(m)；S为基坑水位降深(m)；S=(D-d w)+S wD为基坑开挖深度(m)；d w为地下静水位埋深(m)；sw为基坑中心处水位与基坑设计开挖面的距离(m)；b1为基坑中心到左边水体边缘的距离(m)；b2为基坑中心到右边水体边缘的距离(m)；通过以上计算得基坑总涌水量为1721.77m3。

4、每根井点允许最大出水量计算：q t=120πr v l3k1/2q为单井允许最大出水量(m3/d)；r v为过滤器半径(m)；l为过滤器进水部分长度(m)；k为含水层渗透系数(m/d)。

通过计算得每根井点允许最大出水量为23.65 m3/d。

利民水库管井降水计算书1、工程概况及降水选择1.1工程建设概况山东省惠民县利民水库建设工程位于惠民县城南约25Km,李庄镇中西部，220国道及原李庄水库以北，杜家沟以南。

拟建入库泵站位于水库围坝桩号0+045 处，设计流量 5.0m3/s。

入库泵站为提水枢纽，主要包括：引水闸、泵站及入库闸等。

拟建入库泵站泵闸室底板底高程为 7.60m，位于 3 层砂壤土，3层砂壤土地基允许承载力建议值为 90kPa。

勘察时地下水位标高为 11.55m，基坑开挖长85米，宽50米，施工时需采取合理降水措施，并采取适当保护措施。

1.2降水方式选择结合本工程实际地质水文条件，对各种降水方法施工可行性和工程造价进行综合比较，认为管井井点降水是本工程较理想的施工方法。

其优点在于: 降水效果好、作业条件简单、运行管理方便、操作维修简便、运行成本低、可塑性大。

隆水井泵供电线路直接从电源总箱引出，严禁与其他用电设备共用电源线，保证供电连续稳定。

2、井点设计2.1依据地质勘查报告；工程施工图纸；《建筑施工计算手册表》第四版；以往工程降水成功案例。

2.2管井降水计算(按潜水非完整井)2.2.1基坑涌水量基坑总涌水量按下式计算Q-基坑总涌水量；K-土壤的渗透系数，根据地质勘查报告取K=0.6m/d；H-潜水含水层的厚度，取11.55m；S-最低水位降低值，取6.8+0.5=7.3m；R-抽水影响半径，R取30m；0-基坑的假想半径，=A/π =25.48m（A基坑的开挖面积，利民水库基坑长a=60m，宽b=34m）；经计算，场地基坑总涌水量为Q=982.36m3/d。

2.2.2单井出水量单井出水量按下式计算q1一单井出水量；d一过滤器半径，现场采用直径400mm的管井，d=0.2m；l-过滤器进水部分长度，按l=1m计算；经计算，q1=94.7 m3/d。

2.2.3管井数量管井数量按下式计算n=1.1*982.36/94.7=11.4≈12口。

井点降水计算书计算依据：1、《建筑基坑支护技术规程》JGJ 120-20122、《建筑与市政降水工程技术规范》JGJ/T111-983、《建筑施工计算手册》江正荣编著4、《基坑降水手册》姚天强编著一、水文地质资料二、计算依据及参考资料该计算书计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ120-2012)，同时参阅了《建筑施工手册》(第四版)和姚天强等编写的《基坑降水手册》。

三、计算过程示意图1、基坑等效半径不规则块状基坑：r o=(F/π)0.5=(2000/π)0.5=25.231m2、平均渗透系数k=∑(k i×h i)/∑h i=(1×0.8+0.1×3+3×6+12×8.857)/(0.8+3+6+18.657)=6.72m3/d3、井点系统的影响半径R0S d= H1+s-d w=5+0.5-0.2=5.3mS w= H1+s-d w +r o×i =5+0.5-0.2+25.231×0.15=9.085m潜水含水层：R=2S w(kH)0.5=2×9.085×(6.72×18.657)0.5=118.689mR0=R+r o=118.689+25.231=143.92m4、井点管的长度H d≥H1+s+r o×i+h+l=5+0.5+25.231×0.15+0.2+1=10.485m5、基坑涌水量计算基坑远离边界：Q=πk(2H-S d)S d/ln(R0/r o)=3.14×6.72×(2×18.657-5.3)×5.3/ln(143.92/25.231)=2057.265m3 /d6、单井出水量q0=120π×r s×l×k1/3=120×π×0.025×1×6.721/3=17.785m3/d7、井点管数量n=1.1Q/q0=1.1×2057.265/17.785=1288、集水管总长不规则块状基坑：La=C=600m9、井点的间距L d=L a/(n-1)=600/(128-1)=4.724m10、校核水位降低数值q=πk(2H-S w) S w /(ln(R/r w)+Σ(ln(R/(2r0sin(jπ/n)))))=3.14×6.72×(2×18.657-9.085)×9.085/(ln(118.689/0.04)+Σ(ln(118.689/(2×r0×sin(jπ/n)))))=27.099m3/dS i=H-(H2-q/(πk)×Σln(R/(2r0sin((2j-1)π/2n))))0.5=18.657-(18.6572-27.099/(3.14×6.72)×Σl n(118.689/(2×r0×sin((2×j-1)×π/(2×n)))))0.5=8.933m≥S d=5.3m满足要求！。

本工程A 区：1 降水范围:为了不影响土方开挖和基础施工，降水井布置在基坑开挖线上外1m 处。

2 降水深度：要求将地下水降至建筑物标高-8.0m ；。

3 地下水静止水位：ho=-2.0米。

4 渗透系数：K =30.0m ／d ；5 基坑为长方形箱体，取83.1米长度计算和33.3米宽度计算则假象半径：ro= 0.29（a+b ）=0.29⨯（83.1+33.3）=33.8米；6 基坑降水降深：S=1m 。

7 单井涌水量q=120πrlk 1/3=120⨯3.14⨯0.15⨯2⨯3.1=350立米/d.采用600直径的降水井，井管内径0.15m ，壁厚5cm ；滤管长度2m 。

8基坑涌水量：9 井的数量为：1.1⨯5077.4/350=16个建筑物总长度：83.1+83.1+33.3+33.3=232.8米。

则井点布置采用基坑西侧每10米均匀设置，其余三侧每15米均匀设置，自基坑坡顶线外1米设置。

()dm arsh arsh l l /4.50777.1786.286)018.022.041.1/(247.0/986.286]22.0lg 1lg 72[730366.1]22.0lg lg S KS[366.1Q 35020.4433.820.6633.8502b0.44l r 0.66l r b 200=⨯=⨯--+⨯=-++⨯⨯⨯=-++=⨯⨯⨯K——渗透系数=30m/dH——含水层厚度=13mS降——基坑降水降深=1.0m10.井管的埋设深度：H=Hw1+Hw2+Hw3+Hw4+Hw5+Hw6=8+1+0.1 15+2+2+0.5=15.米取H=15米式中H:井管的埋设深度Hw1——基坑深度（ｍ）；Hw2——降水水位距离基坑底要求的深度（ｍ）；Hw3——ｉr0；ｉ为水力坡度，在降水井分布范围内宜为１/１０～１/１５；r0为降水井分布范围的等效半径或降水井排间距的１/２（ｍ）；Hw4——降水期间的地下水位变幅（ｍ）；Hw5——降水井过滤器工作长度（ｍ）；Hw6——沉砂管长度（ｍ）。
