RC正弦波振荡器实验

rc桥式振荡器实验报告

RC桥式振荡器实验报告

摘要：

本实验旨在通过搭建RC桥式振荡器电路并进行实验，探究其工作原理和特性。实验结果表明，RC桥式振荡器能够产生稳定的正弦波输出，且频率受到RC元件的影响。

引言：

振荡器是一种能够产生周期性输出信号的电路，广泛应用于各种电子设备中。RC桥式振荡器是其中一种常见的振荡器电路，其工作原理是通过RC元件和放大器构成反馈回路，产生正弦波输出。本实验将通过搭建RC桥式振荡器电路并进行实验，来深入了解其工作原理和特性。

实验内容：

1. 搭建RC桥式振荡器电路，包括放大器、RC元件和反馈回路。

2. 连接示波器，观察输出波形，并测量频率和幅度。

3. 调节RC元件数值，观察输出波形的变化。

实验结果：

通过实验观察和测量，我们得到了以下结果：

1. RC桥式振荡器产生了稳定的正弦波输出，频率在几千赫兹到几兆赫兹之间。

2. 调节RC元件数值，可以改变输出波形的频率和幅度，验证了RC桥式振荡器的特性。

讨论：

RC桥式振荡器的频率受到RC元件数值的影响，通过调节RC元件可以改变输出波形的频率和幅度。这为RC桥式振荡器在实际应用中提供了灵活性，可以根据需要进行调整。同时，RC桥式振荡器的稳定性和可靠性也得到了验证，适用于各种电子设备中。

结论：

通过本实验，我们深入了解了RC桥式振荡器的工作原理和特性，验证了其能够产生稳定的正弦波输出，并且频率受到RC元件的影响。这对于我们进一步应用和设计振荡器电路具有重要的意义。

rc正弦波振荡器测量数据试验报告

一、实验目的

1、学习RC正弦波振荡器的组成及其振荡条件;

2、学会测量、调试振荡器。

二、实验原理

从结构上看，正弦波振荡器是没有输入信号的，带选频网络的正反馈放大器。若用R、C元件组成选频网络，就称为RC振荡器，一般用来产生1HZ～1MHz的低频信号。

1、RC移相振荡器:电路如右图1所示，选择R>>Ri。

起振条件:放大器A的电压放大倍数|A|>29

电路特点:简便，但选频作用差，振幅不稳，频率调节不便，一般用于频率固定且稳定性要求不高的场合。

频率范围:几赫～数十千赫。

2、RC串并联网络(文氏桥)振荡器:

本实验电路图如下面的图2所示。 电路特点:可方便地连续改变振荡频率，便于加负反馈稳幅，容易得到良好的振荡波形。

3、双T选频网络振荡器:本实验电路如下图3所示:

电路特点:选频特性好，调频困难，适用于产生单-窄带频率的振荡。

三、实验器材

1、+12V直流电源；

2、函数信号发生器; 3、双踪示波器；

4、频率计;

5、直流电压表;

6、数字万用表；

7、15K电阻2个、103电容4个、10电位器1个。

四、实验内容

1、RC串并联选频网络振荡器:

(1)按图2连接线路。

(2)断开RC串并联网络(即电路图A处断开)，Rw调到9-10K，测量放大器静态工作点Ie1(0.86毫安)、IE2(1.1毫安)及不失真电压放大倍数Ao(9倍，信号源500-1000HZ范围内)。

(3)关闭信号源，接通RC串并联网络(即电路图A处接通)，使电路起振，调小Rw，看停振现象。再调大Rw(顺时针拧)使刚好不失真，用示波器观测输出电压uo波形，并测量此情况下的电压放大倍数A(3.2倍，要断开RC串并联网络测量)。

(4)用频率表测量振荡频率(893HZ)，并与计算值进行比较。

(5)两个电容C分别并联103电容，观察和记录振荡频率变化情况(520HZ)。

2、双T选频网络振荡器:

实验十六 RC正弦波振

实验目的

1.了解双T网络振荡器组成与原理及震荡条件

2.学会测量，调试振荡器

二．实验仪器

1.示波器

2.信号发生器

三．预习要求

1.复习RC串并联振荡器的工作原理

2.计算电路的震荡频率

四．实验内容

1.双Ｔ网络先不接入，调Ｖ１管静态工作点，使Ｂ点为７～８Ｖ。

２．接入双Ｔ网络用示波器观察输出波形。若不起镇调节Rp2使电路震荡。

3.用示波器测量震荡频率并与预习值比较。

实验测量值为106.54Hz

4．由小到大调节Rp2观察输出波形，并测量电路刚开始时Rp2的阻值。

电路刚开始时Rp2阻值为4.95KΩ。

5.将图中双T网络与放大器断开，用信号发生器的信号注入双T网络，观察R120kΩR220kΩR351kΩR45K1ΩR547kΩR61K8ΩR724kΩR820kΩR922kΩKey=A25%R10100kΩKey=A75%C1100nFC2100nFC4100nFGNDQ12N1711Q22N1711C510µFC610µFVCC12VR112kΩC710µFXSC1ABExt Trig++__+_C310µF输出波形。保持输入信号幅度不变，频率由低到高变化，找出输出信号幅值最低的频率。实验测量值为105Hz

五．实验报告

整理实验测量数据和波形。

误差分析：

1、仪器自身误差

2、读数误差

3、操作误差

4、信号源干扰

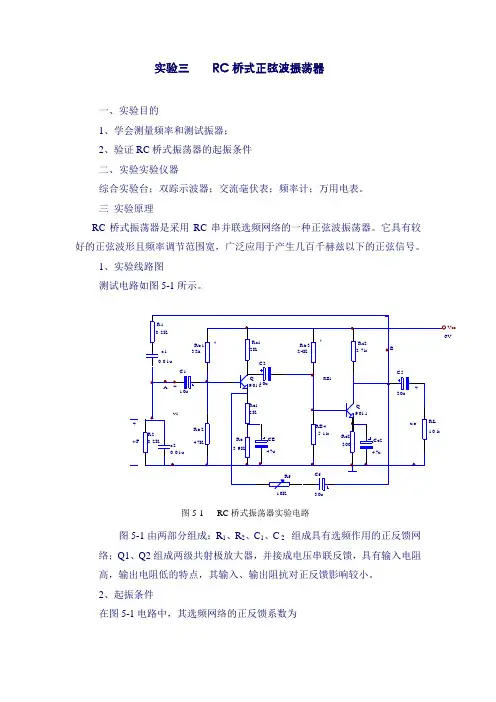

实验三 RC桥式正弦波振荡器

一、实验目的

1、学会测量频率和测试振器；

2、验证RC桥式振荡器的起振条件

二、实验实验仪器

综合实验台；双踪示波器；交流毫伏表；频率计；万用电表。

三 实验原理

RC桥式振荡器是采用RC串并联选频网络的一种正弦波振荡器。它具有较好的正弦波形且频率调节范围宽，广泛应用于产生几百千赫兹以下的正弦信号。

1、实验线路图

测试电路如图5-1所示。

................C110uC210uCE47uQ9011...R28.2KRb133kRb247KRc12KC520uCe247uQ9011Vcc..RB1-uo6VRb324KRB45.1kRe2200Rc22.7kRL10 kRe12KRe

3.9KCf30u+.......c10.01uc20.01uR18.2K+--+vFvi.......Rf10K**AB

图5-1由两部分组成：R1、R2、C1、C 2 组成具有选频作用的正反馈网络；Q1、Q2组成两级共射极放大器，并接成电压串联反馈，具有输入电阻高，输出电阻低的特点，其输入、输出阻抗对正反馈影响较小。

2、起振条件

在图5-1电路中，其选频网络的正反馈系数为 图5-1 RC桥式振荡器实验电路 )1(1112211221CRCRjCCRRVVFoF （5-1）

当R1 = R2 = R，C1= C2 = C时

则 )/1(31RCRCjF （5-2）

当频率RCf2/1时，3/1F，根据幅度平衡条件1FA，只有 3A电路才能维持振荡。

要使电路自行起振 1FA，因 3/1A,所以A必须大于3,但不能过大.如果太大,振荡幅度值将受到晶体管非线性的限制,波形将产生严重失真.

四、实验内容

1、按照图5-1所示的实验电路连接电路；
