第四章钢筋混凝土工程
钢筋下料长度计算（学案）
一、学习目标：
1、掌握钢筋下料长度的计算方法，可以通过以往建筑制图课程中所学的知识准确把握结构施工图中钢筋大样，正确计算钢筋下料长度，并在实际的指导施工工作中加以应用；
2、通过自学互学等学习方式，知道什么是钢筋配料和下料长度，通过以往所学知识结合课本中的一些图片，明确计算钢筋下料长度的必要性，能正确认识在工程施工处于什么阶段将用到该部分知识；
3、借助课本所述内容及有关资料，让学生自主学习，合作交流，讨论“如果我是一名施工管理人员，我将如何运用这部分知识，指导工人施工？”提高学生理论联系实际的能力；
4、通过钢筋下料长度计算，让学生回忆下以往学习过的计算，举一反三，帮助学生总结此类涉及指导施工的工程数量计算问题的技巧。
二、重点及难点：
1、重点：钢筋下料长度的计算方法。
2、难点：（1）识图——将结构施工图中的钢筋图形准确的读出；
（2）混凝土保护层厚度的概念（对该知识点的理解将关系到学生能否正确把握受力钢筋和箍筋的基准长度）；
（3）弯钩增加长度、弯曲量度差值及弯起增加长度的确定；
（4）箍筋下料长度与受力钢筋下料长度的区别。
三、学习内容和学习过程：
1、复习有关基础知识：
《建筑工程制图》和《建筑材料》是学习《建筑工程施工技术》课程的专业基础知识。学生在学习本节课程前应掌握《建筑施工制图》中结构施工图的读识、钢筋标注方式以及《建筑材料》中的钢筋种类、钢筋应用、钢筋进场方式等相关知识。在以往教学过程中发现多数学生对以上所列内容掌握并不扎实，为保证学生学习质量，避免使学生陷入“不懂、不听，越不听、越不懂”的恶性循环，应提前让学生巩固上述知识点，并解决以下问题：
（1）建筑施工图和结构施工图有何区别？
（2）结构施工图中钢筋如何标注？
（3）工程中常用的钢筋是热轧钢筋，牌号有四种，一级钢与其他三种钢筋在用途、外观和进场方式上有何不同？
（4）收集一套结构施工图，试根据结构施工图中的钢筋标注确定钢筋大样。

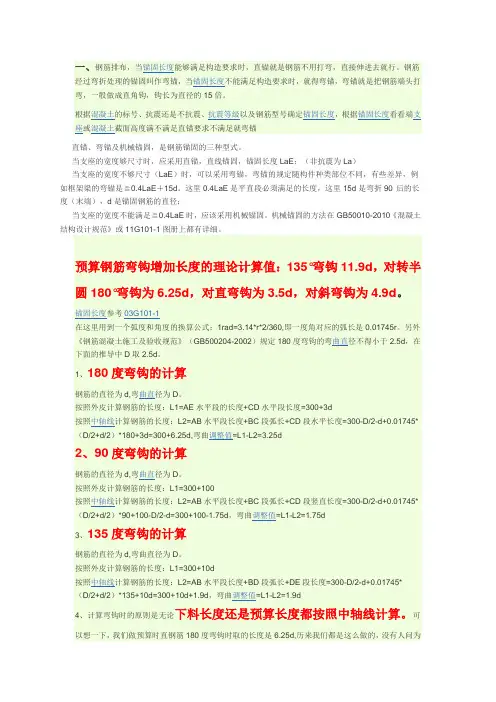

一、钢筋排布，当锚固长度能够满足构造要求时，直锚就是钢筋不用打弯，直接伸进去就行。钢筋经过弯折处理的锚固叫作弯锚，当锚固长度不能满足构造要求时，就得弯锚，弯锚就是把钢筋端头打弯，一般做成直角钩，钩长为直径的15倍。
根据混凝土的标号、抗震还是不抗震、抗震等级以及钢筋型号确定锚固长度，根据锚固长度看看端支座或混凝土截面高度满不满足直锚要求不满足就弯锚
直锚、弯锚及机械锚固，是钢筋锚固的三种型式。
当支座的宽度够尺寸时，应采用直锚，直线锚固，锚固长度LaE；（非抗震为La）
当支座的宽度不够尺寸（LaE）时，可以采用弯锚，弯锚的规定随构件种类部位不同，有些差异，例如框架梁的弯锚是≧0.4LaE＋15d。这里0.4LaE是平直段必须满足的长度，这里15d是弯折90°后的长度（末端），d是锚固钢筋的直径；
当支座的宽度不能满足≧0.4LaE时，应该采用机械锚固。机械锚固的方法在GB50010-2010《混凝土结构设计规范》或11G101-1图册上都有详细。
预算钢筋弯钩增加长度的理论计算值：135°弯钩11.9d，对转半圆180°弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
锚固长度参考03G101-1
在这里用到一个弧度和角度的换算公式：1rad=3.14*r*2/360,即一度角对应的弧长是0.01745r。另外《钢筋混凝土施工及验收规范》（GB500204-2002）规定180度弯钩的弯曲直径不得小于2.5d，在下面的推导中D取2.5d。
1、180度弯钩的计算
钢筋的直径为d,弯曲直径为D。
按照外皮计算钢筋的长度：L1=AE水平段的长度+CD水平段长度=300+3d
按照中轴线计算钢筋的长度：L2=AB水平段长度+BC段弧长+CD段水平长度=300-D/2-d+0.01745*（D/2+d/2）*180+3d=300+6.25d,弯曲调整值=L1-L2=3.25d
2、90度弯钩的计算

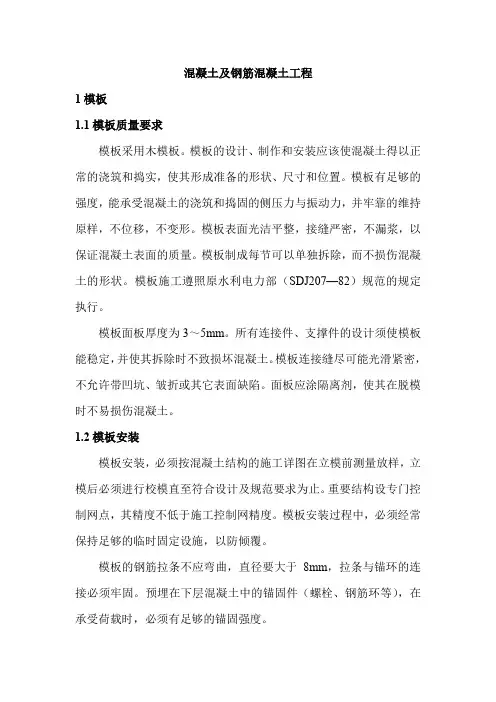

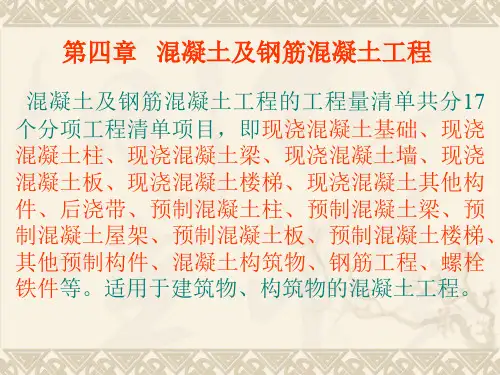

混凝土及钢筋混凝土工程
1模板
1.1模板质量要求
模板采用木模板。模板的设计、制作和安装应该使混凝土得以正常的浇筑和捣实，使其形成准备的形状、尺寸和位置。模板有足够的强度，能承受混凝土的浇筑和捣固的侧压力与振动力，并牢靠的维持原样，不位移，不变形。模板表面光洁平整，接缝严密，不漏浆，以保证混凝土表面的质量。模板制成每节可以单独拆除，而不损伤混凝土的形状。模板施工遵照原水利电力部（SDJ207—82）规范的规定执行。
模板面板厚度为3～5mm。所有连接件、支撑件的设计须使模板能稳定，并使其拆除时不致损坏混凝土。模板连接缝尽可能光滑紧密，不允许带凹坑、皱折或其它表面缺陷。面板应涂隔离剂，使其在脱模时不易损伤混凝土。
1.2模板安装
模板安装，必须按混凝土结构的施工详图在立模前测量放样，立模后必须进行校模直至符合设计及规范要求为止。重要结构设专门控制网点，其精度不低于施工控制网精度。模板安装过程中，必须经常保持足够的临时固定设施，以防倾覆。
模板的钢筋拉条不应弯曲，直径要大于8mm，拉条与锚环的连接必须牢固。预埋在下层混凝土中的锚固件（螺栓、钢筋环等），在承受荷载时，必须有足够的锚固强度。 模板之间的接缝必须平整严密。建筑物分层施工时，应逐层校正下层偏差，模板下端不应有“错台”。
在模板及支架上，严禁堆放超过其设计荷载的材料及设备。
除工程师另作特殊规定外，模板安装的允许偏差不得超过规范规定值。
1.3模板拆除
拆除模板的期限，除已征得工程师的同意外，一般应遵守下列规定：
（1）不承载重量的侧面模板，应在混凝土强度达到2.5Mpa以上，并能保证其表面及棱角不因拆模板而损坏时，才能拆除。
（2）钢筋混凝土结构的承重模板，应在混凝土达到规范规定的强度后才能拆除。
（3）拆模板作业必须用专门工具，按适当的施工程序十分小心地进行，以养活混凝土及模板的损伤。
2钢筋
2.1钢筋质量要求
混凝土结构用的钢筋，其种类、钢号、直径等均应符合施工详图规定，并经过材质试验。如因某种原因，要求以另一种钢号或直径的钢筋代替施工详图规定的钢筋时，必须征得工程师的同意，并提交代换计算方法及公式。

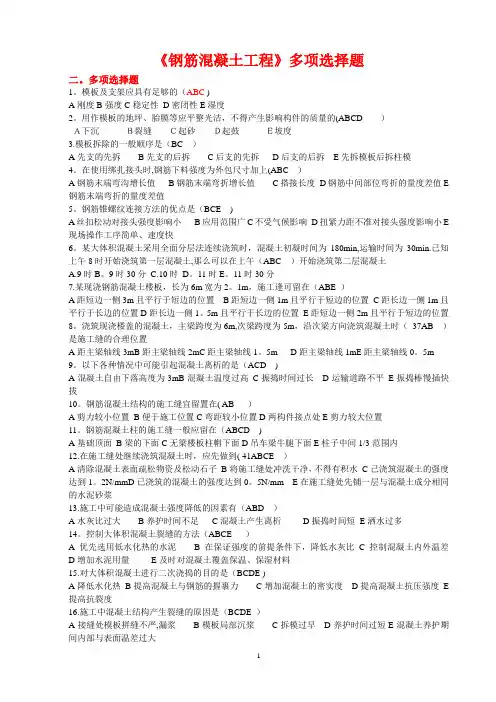

1 《钢筋混凝土工程》多项选择题
二。多项选择题
1。模板及支架应具有足够的（ABC )
A刚度B强度C稳定性 D密闭性E湿度
2。用作模板的地坪、胎膜等应平整光洁，不得产生影响构件的质量的(ABCD ）
Ａ下沉 Ｂ裂缝 Ｃ起砂 Ｄ起鼓 Ｅ坡度
3.模板拆除的一般顺序是（BC ）
A先支的先拆 B先支的后拆 C后支的先拆 D后支的后拆 E先拆模板后拆柱模
4。在使用绑扎接头时,钢筋下料强度为外包尺寸加上(ABC ）
A钢筋末端弯沟增长值 B钢筋末端弯折增长值 C搭接长度 D钢筋中间部位弯折的量度差值E钢筋末端弯折的量度差值
5。钢筋锥螺纹连接方法的优点是（BCE )
A丝扣松动对接头强度影响小 B应用范围广C不受气候影响 D扭紧力距不准对接头强度影响小E现场操作工序简单、速度快
6。某大体积混凝土采用全面分层法连续浇筑时，混凝土初凝时间为180min,运输时间为30min.已知上午8时开始浇筑第一层混凝土,那么可以在上午（ABC ）开始浇筑第二层混凝土
A.9时B。9时30分 C.10时 D。11时E。11时30分
7.某现浇钢筋混凝土楼板，长为6m宽为2。1m，施工逢可留在（ABE ）
A距短边一侧3m且平行于短边的位置 B距短边一侧1m且平行于短边的位置 C距长边一侧1m且平行于长边的位置D距长边一侧1。5m且平行于长边的位置 E距短边一侧2m且平行于短边的位置
8。浇筑现浇楼盖的混凝土，主梁跨度为6m,次梁跨度为5m，沿次梁方向浇筑混凝土时（ 37AB ）是施工缝的合理位置
A距主梁轴线3mB距主梁轴线2mC距主梁轴线1。5m D距主梁轴线1mE距主梁轴线0。5m
9。以下各种情况中可能引起混凝土离析的是（ACD )
A混凝土自由下落高度为3mB混凝土温度过高 C振捣时间过长 D运输道路不平 E振捣棒慢插快拔
10。钢筋混凝土结构的施工缝宜留置在( AB ）
