电气工程接线图与电气控制图

1 / 21 电气主接线图使用分析

王霞

电气1202班，电气工程及自动化，水利及能源动力工程学院，2013.11.5

摘要：电气主接线是由各种电气设备如发电机、变压器、断路器、隔离开关、互感器、母线、电缆、线路等按照一定的要求和顺序连接起来，完成电能的输送和分配的电路。电气主接线是传输强电流、高电压的网络，故又称为一次接线或电气主系统。当用国家统一规定的图形和文字符号表示各种电气设备，并按工作顺序排列，详细地表示电气主接线的全部基本组成和连接关系的接线图，称为主接线图。电气主接线的选择，直接影响着电气设备的选择和配电装置的布置，也在一定程度上决定了这些设备和装置运行的可靠性和经济性。现就发配电技术中的电气主接线图的基本形式进行分析研究。

一．对一次主接线的要求

1.安全性

对电气主接线的安全性，主要体现在：隔离开关的正确配置和隔离开关接线的正确绘制。隔离开关的主要用途是将检修部分及电源隔离，以保证检修人员的安全。在电气主接线图中，凡是应该安装隔离开关的地方都必须配置隔离开关，不能有遗漏之处，也不可以为乐节省投资而不装。在绘制隔离开关时，电源应接在通过瓷瓶及隔离开关的刀片联结，因为这样安装在打开和合上隔离开关时，刀片端的带电时间较短，这样可以保证操作人员的安全。

2.可靠性

电气主接线的可靠性不是绝对的。同样的形式在一些发电厂或变电所来说是可靠的，但对另一些发电厂或变电所则不一定能满足可靠性要求。所以在分析主2 / 21 接线图时，要考虑发电厂或变电所在整个系统中的地位和作用，也要考虑用户的负荷性质和类别。

（1）在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：

1）各断路器检修时，停电的范围和时间；

2）母线故障或检修时，停电范围和时间；

3）有没有使发电厂或变电所全部停电的可能。

电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越高停电时的经济损失越少，反之，则越多。

常用电气控制电路

1. 控制柜内电路的一般排列和标注规律 为便于检查三相动力线布置的对错，三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。 二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。

二次控制电路的线号编排如图1所示。 动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。

常用电气控制电路 图1 二次控制电路的线号编排

2. 电动机起停控制电路 该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2所示。

图2 电动机起停控制电路

在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率3.7kW，额定电流为7.9A，工作电压为AC380V，则3.7kW电动机起停控制电路元件清单见表1。

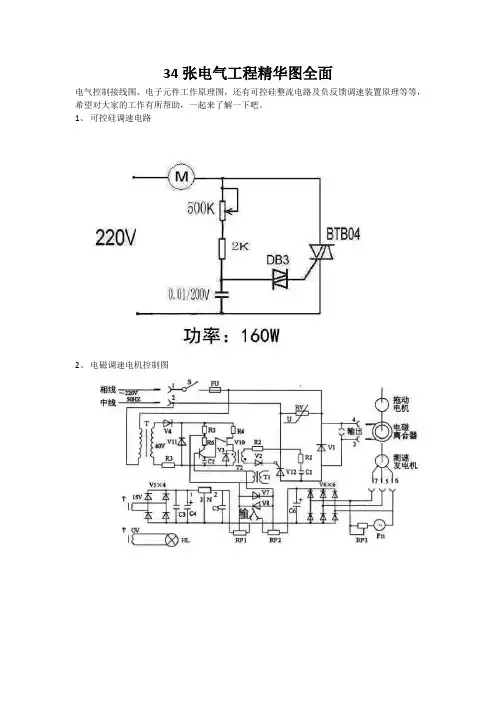

34张电气工程精华图全面

电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。

1、 可控硅调速电路

2、 电磁调速电机控制图

3、 三相四线电度表互感器接线

4、 能耗制动

5、 顺序制动，逆序停止

6、 锅炉水位探测装置

7、 电机正反转控制电路

8、 电葫芦吊机电路 9、 单相电机接线图

10、 带点动的正反转启动电路

11、 红外线防盗报警器

12、 双电容单相电机接线图

13、 自动循环往复控制线路 14、 定子电路串电阻降压启动控制线

15、 按启动钮延时运行电路

16、 星形 - 三角形启动控制线路 17、 单向反接制动的控制线路

18、 具有反接制动电阻的可逆运行反接制动的控制线路

19、 以时间原则控制的单向能耗制动线路 20、 以速度原则控制的单向能耗制动控制线路

21、 电动机可逆运行的能耗制动控制线路

22、 双速电动机改变极对数的原理 23、 双速电动机调速控制线路

24、 使用变频器的异步电动机可逆调速系统控制线路

25、 正确连接电器的触点 26、 线圈的链接

27、 继电器开关逻辑函数

28、 三相半波整流电路图 29、 三相全波整流电路图

30、 三相全波6脉冲整流原理图

31、 六相12脉冲整流原理图 32、 负载两端的电压

在一个周期中，每个二极管只有三分之一的时候导通（导通角为120度）。负载两端的电压为线电压。

33、 直流调速原理功能图

电气工程图集使用范例和说明

图形符号 图 集 使 用 的 范 例 和 说 明

国 标 名 称 型号、规格、做法说明

变电所

室外箱式变电所

杆上变电所

屏、台、箱、柜的一般符号 配电室及进线用开关柜

多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米 电力配电箱(盘)

照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米

画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米

电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

组合开关箱 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

电铃操作盘 除注明外,底边距地1.2米

吹风机操作盘 距地1.2米,容量见设计图纸

配电盘编号 圈内的数字为动力或照明的编号

交流电动机 除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝

按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图 立柱式按钮箱

风扇一般符号 除注明外,只做出线盒及吊钩

暖风机或冷风机

轴流风扇

风扇电阻开关 除注明外,距地1.4米

电铃 除注明外,距地0.3米

号志箱

交流电钟 除注明外,只做出线口(明线时,用明插座),距顶0.3米

明装单相二级插座 250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注) 明装单相三极插座(带接地)

明装单相四级插座(带接地) 380伏-15安,25安,距地0.3米
