电气控制线路图

常用电气控制电路

1. 控制柜内电路的一般排列和标注规律 为便于检查三相动力线布置的对错，三相电源L1、L2、L3在柜内按上中下、左中右或后中前的规律布置。L1、L2、L3三相对应的色标分别为黄、绿、红，在制作电气控制柜时要尽量按规范布线。 二次控制电路的线号，一般的标注规律是：用电装置（如交流接触器）的右端接双数排序，左端按单数排序。

二次控制电路的线号编排如图1所示。 动力线与弱点信号线要尽量远离，如传感器、PLC、DCS集散控制系统、PID控制器等信号线，如果不能做到远离，要尽量垂直交叉。弱电线缆最好单独放入一个金属桥架内，所有弱电信号的接地端都在同一点接地，且与强电的接地分离。

常用电气控制电路 图1 二次控制电路的线号编排

2. 电动机起停控制电路 该电路可以实现对电动机的起停控制，并对电动机的过载和短路故障进行保护，电动机起停控制电路如图2所示。

图2 电动机起停控制电路

在图2中，L1、L2、L3是三相电源，信号灯HL1用于指示L2和L3两相电源的有无，电压表V指示L1和L3相之间的线电压，熔断器FU1用于保护控制电路（二次电路）避免电路短路时发生火灾或损失扩大。合上断路器QF1，二次电路得电，按下起动按钮（绿色）SB2，交流接触器KM1的线圈通电，交流接触器的主触点KM1的辅助触头KM1-1闭合，电动机M1通电运转。由于KM1-1触头已闭合，即使起动按钮SB2抬起，KM1的线圈也将一直有电。KM1-1的作用是自锁功能，即使SB2抬起也不会导致电动机的停止，电动机起动运行。按下停止按钮SB1，KM1的线圈断电，KM1-1和KM1触头放开，电动机停止，由于KM1-1已经断开，即使停止按钮SB1抬起，KM1的线圈也仍将处于断电状态，电动机M1正常停止。当电动机内部或主电路发生短路故障时，由于出现瞬间几倍于额定电流的大电流而使断路器QF1迅速跳闸，使电动机主电路和二次电路断电，电动机保护停止。当电动机发生过载时，电动机电流超出正常额定电流一定的百分比，热继电器FR1发热，一定时间后，FR1的常闭触头FR1-1断开，KM1线圈断电，KM1-1和KM1主触头断开，电动机保护停止。KM1线圈得电时，HL2指示灯亮说明电动机正在运行，KM1的线圈断电后HL2灯灭，说明电动机停止运行。当FR1发生过载动作，常开触头FR1-2闭合，HL3灯亮说明电动机发生了过载故障。假设上述的三相交流电动机M1的功率3.7kW，额定电流为7.9A，工作电压为AC380V，则3.7kW电动机起停控制电路元件清单见表1。

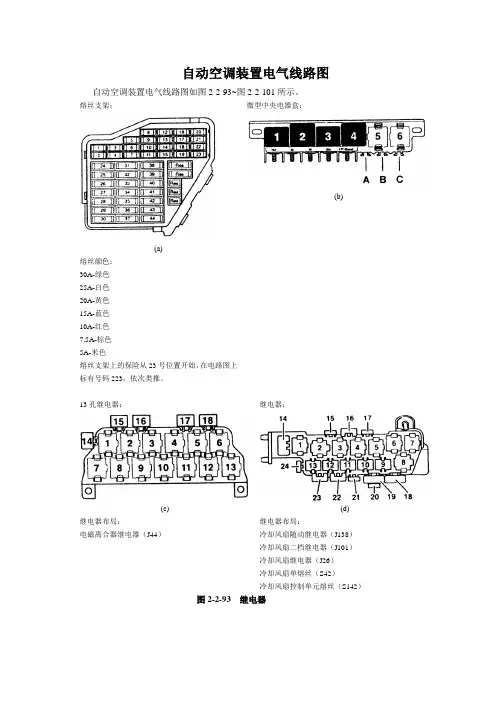

自动空调装置电气线路图

自动空调装置电气线路图如图2-2-93~图2-2-101所示。

熔丝支架：

(a) 微型中央电器盒：

(b)

熔丝颜色：

30A-绿色

25A-白色

20A-黄色

15A-蓝色

10A-红色

7.5A-棕色

5A-米色

熔丝支架上的保险从23号位置开始，在电路图上标有号码223，依次类推。

13孔继电器：

(c) 继电器：

(d)

继电器布局：

电磁离合器继电器（J44） 继电器布局：

冷却风扇随动继电器（J138）

冷却风扇二档继电器（J101）

冷却风扇继电器（J26）

冷却风扇单熔丝（S42）

冷却风扇控制单元熔丝（S142）

图2-2-93 继电器

ws=白色

sw=黑色

ro=红色

br=棕色

gn=绿色

bi=蓝色

gr=灰色

li=紫色

ge=黄色 E22-刮水器间歇运动开关

E87-空调控制和显示单元

J31-清洗刮水自动间歇继电器

J104-带EDS的ABS控制单元

J218-仪表板内组合处理器

J220-多点喷射控制单元

T10k-插头，10孔，橙色，左侧A柱分线器

T10p-插头，10孔，黑色，压力舱电器盒分线器

T32-插头，32孔，蓝色，在仪表板上 T32a-插头，32孔，绿色，在仪表板上

-接地连接2，在仪表板线束内

-接地连接3，在仪表板线束内

-正极连接（58d），在仪表板线束内（显示照明）

-连接（转速信号），在仪表板线束内

-连接（53c），在仪表板线束内

-连接（转速信号），在仪表板线束内

-连接（停车时间），在仪表板线束内

*两种都可能 图2-2-94 空调控制和显示单元

ws=白色

sw=黑色

ro=红色

br=棕色

gn=绿色

bi=蓝色

gr=灰色

li=紫色

ge=黄色 D-点火开关

E87-空调控制和显示单元

G192-脚坑出风口温度传感器

J126-新鲜空气鼓风机控制单元

J127-自动变速器控制单元

S5-多点喷射控制单元

二、C650车床电气控制

图5是C650型卧式车床电气控制原理图。该车床共有三台电动机：M1为主轴电动机，拖动主轴旋转并通过进给机构实现进给运动，主要有正转与反转控制、停车制动时快速停转、加工调整时点动操作等电气控制要求。M2是冷却泵电动机，驱动冷却泵电动机对零件加工部位进行供液，电气控制要求是加工时起动供液，并能长期运转。M3是快速移动电动机，拖动刀架快速移动，要求能够随时手动控制起动与停止。

图5 C650型卧式车床电气控制线路

1. 动力电路

1）主电动机电路 电源引入与故障保护

三相交流电源L1、L2、L3经熔断器FU后，由QS隔离开关引入C650车床主电路，主电动机电路中，FU1熔断器为短路保护环节，FR1是热继电器加热元件，对电动机M1起过载保护作用。

主电动机正反转

KM1与 KM2分别为交流接触器KM1与KM2的主触头。根据电气控制基本知识分析可知， KM1主触头闭合、KM2主触头断开时，三相交流电源将分别接入电动机的U1、V1、W1三相绕组中，M1主电动机将正转。反之，当KM1主触头断开、KM2主触头闭合时，三相交流电源将分别接入M1主电动机的W1、V1、U1三相绕组中，与正转时相比，U1与W1进行了换接，导致主电动机反转。

主电动机全压与减压状态

当KM3主触头断开时，三相交流电源电流将流经限流电阻R而进入电动机绕组，电动机绕组电压将减小。如果KM3主触头闭合，则电源电流不经限流电阻而直接接入电动机绕组中，主电动机处于全压运转状态。

绕组电流监控

电流表A在电动机M1主电路中起绕组电流监视作用，通过TA线圈空套在绕组一相的接线上，当该接线有电流流过时，将产生感应电流，通过这一感应电流间显示电动机绕组中当前电流值。其控制原理是当KT常闭延时断开触头闭合时，TA产生的感应电流不经过A电流表，而一旦KT触头断开，A电流表就可检测到电动机绕组中的电流。

电工必须知道的30个电气二次回路图

1、直流母线电压监视装置电路图

直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图1直流母线电压监视装置电路图

2、直流绝缘监视装置接线图

图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。
