计算机网络实验RS232串口通信程序的编写

void main(){delayms(100);init(); //初始化系统delayms(100);init_wdt(); //初始化看门狗while(1){while(!RI_0) //是否收到数据{clr_wdt();}RI_0=0; //清除接收中断标志buffer=S0BUF;if(buffer==0x5a) //检测祯头0start0=1;if(buffer==0x54) //检测祯头1start1=1;if(buffer==0x5a) //检测祯尾0end0=1;if(buffer==0xfe) //检测祯尾1end1=1;if((start0==1)&(start1==1)){buff[i]=buffer; //从祯头1开始存储数据i++;}if((end0==1)&(end1==1)) //是否已经接收祯尾{count=i; //数据长度为count个i=1;if((buff[2]==0x03)&(count==107)) //是否422指令 {buff[0]=0x5a; //重填祯头0buff[count-4]=0; //校验和清零for(k=2;k<(count-4);k++) //计算校验和{buff[count-4]+=buff[k];}for(k=0;k<count;k++) //从祯头1开始循环发送{S0BUF=buff[k];while(!TI_0); //等待发送完成TI_0=0; //清除发送中断标志}reset();}else if((buff[2]==0x05)&(count==7)) //是否AD测试指令{sendad();reset();}else if((buff[2]==0x18)&(count==7)) //是否发送时序信号指令{sendpaulse();reset();}else //如果接收错误，则恢复各标志位为初始状态以便下次接收 {reset();}}}}void reset(){start0=0; //祯头祯尾标志位清零start1=0;end0=0;end1=0;for(k=0;k<count;k++){buff[k]=0x00; //缓冲区清零}count=0; //计数清零}。

串口通信rs232 课程设计一、课程目标知识目标：1. 学生理解串口通信的基本概念，掌握RS232通信标准的基本原理和特点；2. 学生了解串口通信的硬件连接方式，掌握相关编程语言的串口通信库函数；3. 学生掌握数据帧的概念，能够解释串口通信中数据帧的结构和传输过程；4. 学生了解串口通信中的常见问题，如数据丢失、校验错误等，并掌握相应的解决方法。

技能目标：1. 学生能够运用所学知识，使用编程语言实现与外部设备的数据交换；2. 学生能够根据实际需求，配置串口参数，如波特率、数据位、停止位等；3. 学生能够利用串口调试工具进行数据收发测试，分析并解决通信过程中出现的问题；4. 学生具备实际操作能力，能够将理论知识应用到实际项目中。

情感态度价值观目标：1. 学生培养对计算机通信技术的兴趣，提高学习积极性；2. 学生在学习过程中，培养团队合作意识，学会与他人分享和交流；3. 学生通过实际操作，体验科技改变生活的魅力，增强创新意识；4. 学生认识到通信技术在国家发展和社会进步中的重要作用，树立正确的价值观。

课程性质：本课程为信息技术学科选修课程，以实践操作为主，理论联系实际。

学生特点：学生具备一定的编程基础，对通信技术有一定了解，但实际操作经验不足。

教学要求：注重理论与实践相结合，以学生为主体，充分调动学生的积极性和参与度，培养实际操作能力。

将课程目标分解为具体的学习成果，以便进行后续的教学设计和评估。

二、教学内容1. 串口通信基本概念：介绍串口通信的定义、作用及其在计算机通信中的应用；- 相关章节：教材第3章“串行通信基础”2. RS232通信标准：讲解RS232标准的基本原理、电气特性、信号线功能等；- 相关章节：教材第4章“RS232通信接口”3. 串口编程基础：介绍串口通信的编程方法，包括API函数、串口通信库的使用；- 相关章节：教材第5章“串口编程技术”4. 串口通信参数配置：讲解波特率、数据位、停止位、校验等参数的设置方法；- 相关章节：教材第6章“串口通信参数设置”5. 数据帧结构与传输过程：分析串口通信中数据帧的构成，讲解数据传输过程；- 相关章节：教材第7章“数据帧格式与传输”6. 常见问题及解决方法：列举串口通信中常见的问题，分析原因并给出解决方案；- 相关章节：教材第8章“串口通信故障分析与处理”7. 实践操作与案例分析：安排实际操作环节，结合教材案例，让学生动手实践；- 相关章节：教材第9章“串口通信应用实例”教学内容安排与进度：第1-2课时：串口通信基本概念、RS232通信标准；第3-4课时：串口编程基础、串口通信参数配置；第5-6课时：数据帧结构与传输过程、常见问题及解决方法；第7-8课时：实践操作与案例分析，总结与反馈。

内容提要单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

单片机又称单片微控制器,它不是完成某一个逻辑功能的芯片,而是把一个计算机系统集成到一个芯片上。

相当于一个微型的计算机，和计算机相比，单片机只缺少了I/O设备。

概括的讲：一块芯片就成了一台计算机。

它的体积小、质量轻、价格便宜、为学习、应用和开发提供了便利条件。

同时，学习使用单片机是了解计算机原理与结构的最佳选择。

单片机内部也用和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。

我们现在用的全自动滚筒洗衣机、排烟罩、VCD 等等的家电里面都可以看到它的身影！......它主要是作为控制部分的核心部件。

它是一种在线式实时控制计算机，在线式就是现场控制，需要的是有较强的抗干扰能力，较低的成本，这也是和离线式计算机的（比如家用PC）的主要区别。

单片机是靠程序运行的，并且可以修改。

通过不同的程序实现不同的功能，尤其是特殊的独特的一些功能，这是别的器件需要费很大力气才能做到的，有些则是花大力气也很难做到的。

一个不是很复杂的功能要是用美国50年代开发的74系列，或者60年代的CD4000系列这些纯硬件来搞定的话，电路一定是一块大PCB板！但是如果要是用美国70年代成功投放市场的系列单片机，结果就会有天壤之别！只因为单片机的通过你编写的程序可以实现高智能，高效率，以及高可靠性！由于单片机对成本是敏感的，所以目前占统治地位的软件还是最低级汇编语言，它是除了二进制机器码以上最低级的语言了，既然这么低级为什么还要用呢？很多高级的语言已经达到了可视化编程的水平为什么不用呢？原因很简单，就是单片机没有家用计算机那样的CPU，也没有像硬盘那样的海量存储设备。

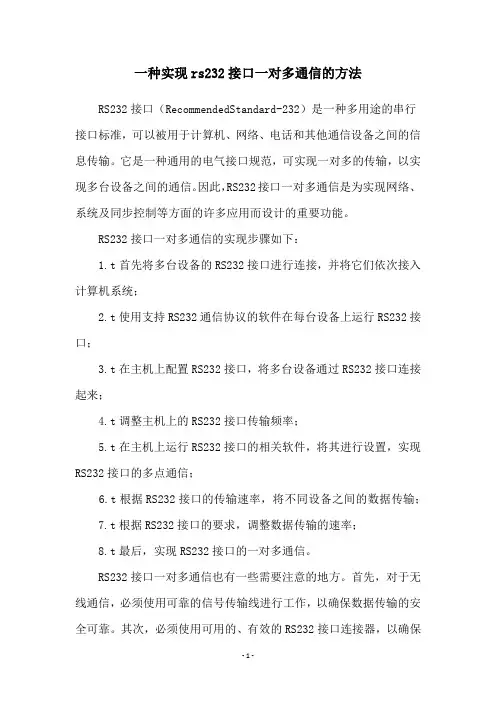

一种实现rs232接口一对多通信的方法RS232接口（RecommendedStandard-232）是一种多用途的串行接口标准，可以被用于计算机、网络、电话和其他通信设备之间的信息传输。

它是一种通用的电气接口规范，可实现一对多的传输，以实现多台设备之间的通信。

因此，RS232接口一对多通信是为实现网络、系统及同步控制等方面的许多应用而设计的重要功能。

RS232接口一对多通信的实现步骤如下：1.t首先将多台设备的RS232接口进行连接，并将它们依次接入计算机系统；2.t使用支持RS232通信协议的软件在每台设备上运行RS232接口；3.t在主机上配置RS232接口，将多台设备通过RS232接口连接起来；4.t调整主机上的RS232接口传输频率；5.t在主机上运行RS232接口的相关软件，将其进行设置，实现RS232接口的多点通信；6.t根据RS232接口的传输速率，将不同设备之间的数据传输；7.t根据RS232接口的要求，调整数据传输的速率；8.t最后，实现RS232接口的一对多通信。

RS232接口一对多通信也有一些需要注意的地方。

首先，对于无线通信，必须使用可靠的信号传输线进行工作，以确保数据传输的安全可靠。

其次，必须使用可用的、有效的RS232接口连接器，以确保数据传输顺利进行。

最后，为了保证传输效率，需要根据实际情况调整传输速率，以确保信号能够正常传输。

RS232接口虽然有一对多通信功能，但在实际使用中仍要注意以上的几点，以保证通信的可靠性和及时性。

同时，也应该勤加维护，保持接口的洁净，以防止信号噪声的干扰。

只有结合优化的应用，RS232的一对多通信能够得到最大的发挥，从而为用户提供高效的服务。

因此，通过正确配置RS232接口，可以实现高效和可靠的一对多通信，使多台设备之间进行交互通信，进而实现多种网络访问、数据传输、远程控制等功能。

RS232串行通信一、任务描述⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅RS-232应用范围广泛、价格便宜、编程容易并且可以比其它接口使用更长的导线，随着USB端口的越来越普遍，将会出现更多的把USB转换成RS-232或其它接口的转换装置。

但是RS-232和类似的接口仍将在诸如监视和控制系统这样的应用中得到普遍的应用。

RS232标准采用的接口是9针或25针的D型插头，常用的一般是9针插头。

本任务是STC89C52串行口经RS232电平转换后，与PC机串行口相连。

PC机可使用串口调试应用软件如：“WINDOWS 超级终端”、“串口调试助手”、“串口精灵”等，实现上位机与下位机的通讯任务目标：本实验使用串行中断法接收和发送资料。

上位机发出指定字符，下位机收到后，加一（+1）运算后回传给PC机。

波特率设为4800。

二、任务资讯⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅⋅为了完成任务目标，提供的资讯信息包括:实训装置的RS232串行通信电路、单片机串行口工作原理、RS232串行通信编程方法及C51通用编程。

1.串行通信电路及接线图1 RS232串口通信电路图2 电源指示2.RS232串行口工作原理当PC机与单片机进行通信时，PC机的RS232接口的逻辑电平为：逻辑1= -3 ~ -15V；逻辑0=3~15V。

51单片机的逻辑电平（TTL电平标准）为：逻辑1>2.0V，逻辑0<0.8V 。

为了能够使PC机和单片机正常通信，需要电平转换芯片MAX232（如上图）。

rs232串口程序实例RS232串口程序实例RS232串口是计算机与外部设备进行数据传输的一种常用接口标准。

在计算机网络技术快速发展的背景下，RS232串口虽然已经不再是主流接口，但在某些特定应用场景下仍然得到广泛应用。

本文将以RS232串口程序实例为主题，介绍如何使用RS232串口进行数据传输的一些常见操作和注意事项。

一、RS232串口的基本介绍RS232串口是一种串行通信接口标准，它使用了DB9或DB25接头，通过串行方式传输数据。

RS232串口常用于计算机与外部设备之间进行数据传输，比如打印机、调制解调器、扫描仪等。

RS232串口传输速率一般为115200bps，支持全双工通信。

二、RS232串口的连接方式RS232串口连接需要使用串口线缆将计算机与外部设备相连。

一般来说，计算机上有一个或多个RS232串口接口，我们需要根据实际需求选择合适的串口接口进行连接。

在连接时需要注意接线的正确性，一般按照1-1、2-2、3-3、4-4...的顺序进行连接。

三、RS232串口的通信协议RS232串口的通信协议是指在数据传输过程中，计算机与外部设备之间所遵循的规则。

常见的通信协议有ASCII码、Modbus等。

在编写RS232串口程序时，需要根据实际应用场景选择合适的通信协议，并按照协议规定的格式进行数据的发送和接收。

四、RS232串口程序的编写编写RS232串口程序需要使用编程语言，比如C、C++、Python 等。

以Python为例，下面是一个简单的RS232串口程序实例：```pythonimport serial# 打开串口ser = serial.Serial('COM1', 115200, timeout=0.5)# 发送数据data = 'Hello, RS232!'ser.write(data.encode())# 接收数据recv_data = ser.read(1024)print(recv_data.decode())# 关闭串口ser.close()```在这个程序中，首先通过`import serial`导入serial库，然后使用`serial.Serial`函数打开串口。

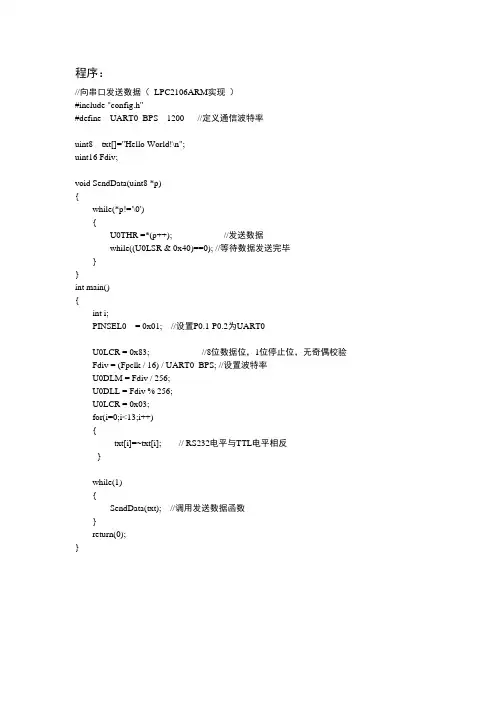

程序：//向串口发送数据（LPC2106ARM实现）#include "config.h"#define UART0_BPS 1200 //定义通信波特率uint8 txt[]="Hello World!\n";uint16 Fdiv;void SendData(uint8 *p){while(*p!='\0'){U0THR =*(p++); //发送数据while((U0LSR & 0x40)==0); //等待数据发送完毕}}int main(){int i;PINSEL0 = 0x01; //设置P0.1-P0.2为UART0U0LCR = 0x83; //8位数据位，1位停止位，无奇偶校验Fdiv = (Fpclk / 16) / UART0_BPS; //设置波特率U0DLM = Fdiv / 256;U0DLL = Fdiv % 256;U0LCR = 0x03;for(i=0;i<13;i++){txt[i]=~txt[i]; // RS232电平与TTL电平相反}while(1){SendData(txt); //调用发送数据函数}return(0);}电路原理图：仿真过程：1.运用Virtual Seria1 Port Driver软件虚拟产生一组通信串口COM1和COM2，如下图所示，COM1和COM2正在进行串口通信，两个端口的通信参数完全相同。

2.在proteus中加入COMPIM，设置其属性：虚拟端口为COM2，波特率为1200，数据位为8位，停止位为1位，无奇偶校验位，如下图所示。

3.打开串口调制器，设置其端口为COM1，波特率为1200，数据位为8位，停止位为1位，无奇偶校验位，其仿真结果如下图所示。

基于RS232上、下位机的串口通信实验一、实验目的1.通过串口实现单片机与PC机的数据通信。

2.了解下位机与上位机通讯过程。

二、实验内容使用串口实现单片机与PC机的数据通信。

要求按下单片机系统板上中断INT0时，单片机向PC机发送0-9这十个数字，并用“串口调试助手”接收显示。

在“串口调试助手”上发送0-9中任何一个数字时，单片机用8个发光二极管显示对应的ASCII码值。

三、实验环境1、编程软件keil2、仿真软件proteus四、实验原理单片机与PC机之间通信原理图如图1所示。

S3键接P3.2，作为外部中断INT0输入端，当S3按下，产生中断，执行中断程序发送0-9这十个数字，在PC机上接收并显示。

图1 单片机与PC机之间通信五、实验过程单片机程序：#include<reg52.h>#define uchar unsigned char //宏定义#define unit unsigned int //宏定义uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //7段共阳极数码管显示数组uchar code fasong[]={0x30,0x31,0x32,0x33,0x34,0x35,0x36,0x37,0x38,0x39}; // 发送0~9的ASCLL数值数组unsigned char rec_c;uchar num=0;unit x;//主函数void main(){TMOD=0x20; //定时器1工作方式2TH1=0xFD; //11.0592Mhz 9600bpsTL1=0xFD;TR1=1; //启动定时器1SCON=0x50; //模式1：8位数据可变波特率,允许接收EA=1; //打开总中断ES=1; //打开串口1中断EX0=1; //打开外部中断0IT0=1; //设置外部中断0为边沿触发}//外部中断void chufa() interrupt 0{ES=0; //关闭串口中断for(x=0;x<10;x++) //循环发送0~9的ASCLL值{SBUF=fasong[num];num=num+1;while(!TI); //等待发送结束TI=0; //发送标志位}num=0;ES=1; //打开串口中断}//接收中断void rec() interrupt 4{RI= 0; //清除接收标志位rec_c= SBUF-'0'; //将接收到的ASCLL值转换成十进制数P0= table[rec_c]; //通过查LED数码管的数组将接收到的数值显示出来}六、实验结论在这个实验中我遇到了很多的问题，而且这个程序也是调了很长时间才调了出来。
