串口通信实验讲解

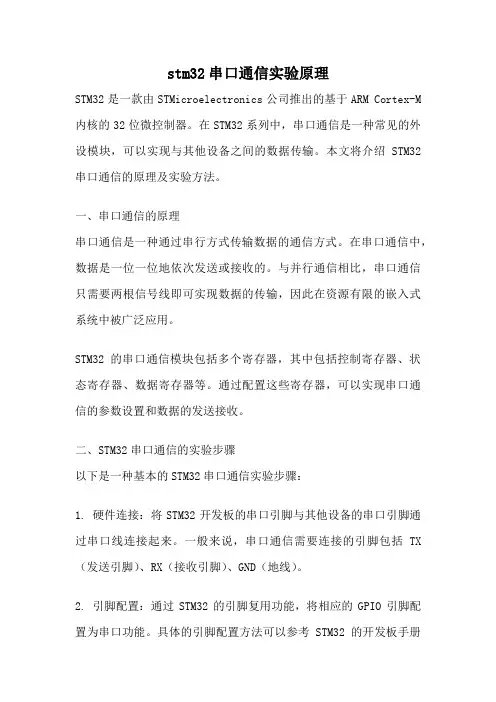

stm32串口通信实验原理STM32是一款由STMicroelectronics公司推出的基于ARM Cortex-M 内核的32位微控制器。

在STM32系列中，串口通信是一种常见的外设模块，可以实现与其他设备之间的数据传输。

本文将介绍STM32串口通信的原理及实验方法。

一、串口通信的原理串口通信是一种通过串行方式传输数据的通信方式。

在串口通信中，数据是一位一位地依次发送或接收的。

与并行通信相比，串口通信只需要两根信号线即可实现数据的传输，因此在资源有限的嵌入式系统中被广泛应用。

STM32的串口通信模块包括多个寄存器，其中包括控制寄存器、状态寄存器、数据寄存器等。

通过配置这些寄存器，可以实现串口通信的参数设置和数据的发送接收。

二、STM32串口通信的实验步骤以下是一种基本的STM32串口通信实验步骤：1. 硬件连接：将STM32开发板的串口引脚与其他设备的串口引脚通过串口线连接起来。

一般来说，串口通信需要连接的引脚包括TX （发送引脚）、RX（接收引脚）、GND（地线）。

2. 引脚配置：通过STM32的引脚复用功能，将相应的GPIO引脚配置为串口功能。

具体的引脚配置方法可以参考STM32的开发板手册或者相关的资料。

3. 时钟配置：配置STM32的时钟源，使得串口通信模块能够正常工作。

一般来说，串口通信模块使用的时钟源可以选择系统时钟或者外部时钟。

4. 串口配置：配置串口通信模块的参数，包括波特率、数据位、停止位、校验位等。

这些参数的配置需要根据实际的通信需求来确定。

5. 数据发送：通过向数据寄存器写入数据，向其他设备发送数据。

在发送数据之前，需要通过状态寄存器的标志位判断串口是否空闲，以确保数据能够正常发送。

6. 数据接收：通过读取数据寄存器的数据，从其他设备接收数据。

在接收数据之前，需要通过状态寄存器的标志位判断是否有数据到达，以确保数据能够正确接收。

7. 中断处理：在串口通信过程中，可以使用中断来实现数据的异步传输。

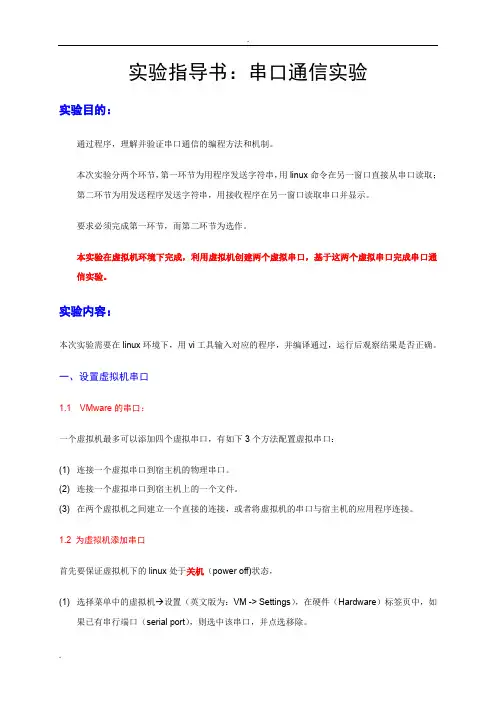

实验指导书：串口通信实验实验目的：通过程序，理解并验证串口通信的编程方法和机制。

本次实验分两个环节，第一环节为用程序发送字符串，用linux命令在另一窗口直接从串口读取；第二环节为用发送程序发送字符串，用接收程序在另一窗口读取串口并显示。

要求必须完成第一环节，而第二环节为选作。

本实验在虚拟机环境下完成，利用虚拟机创建两个虚拟串口，基于这两个虚拟串口完成串口通信实验。

实验内容：本次实验需要在linux环境下，用vi工具输入对应的程序，并编译通过，运行后观察结果是否正确。

一、设置虚拟机串口1.1 VMware的串口：一个虚拟机最多可以添加四个虚拟串口，有如下3个方法配置虚拟串口：(1) 连接一个虚拟串口到宿主机的物理串口。

(2) 连接一个虚拟串口到宿主机上的一个文件。

(3) 在两个虚拟机之间建立一个直接的连接，或者将虚拟机的串口与宿主机的应用程序连接。

1.2 为虚拟机添加串口首先要保证虚拟机下的linux处于关机（power off)状态，(1) 选择菜单中的虚拟机 设置（英文版为：VM -> Settings），在硬件（Hardware）标签页中，如果已有串行端口（serial port），则选中该串口，并点选移除。

(2) 点击Add按钮，在Add Hardware Wizard对话框中选择Serial Port，点击next，分两次添加两个串口，具体的选项如下图：串口2的设置：注意两个串口都使用了命名管道方式，但一个是服务器端，一个是客户端。

(3) 启动linux操作系统，测试两个串口是否设置成功在linux桌面空白处点击右键，打开两个终端窗口。

在其中一个窗口（称为窗口A）中，建立工作目录，并进入该目录。

即，执行下述命令：[1]cd /home[2]mkdir src[3]cd src[4]cat /dev/ttyS1 //注意是大写的S在另一个窗口（称为窗口B）执行下述命令：[5]cd /home/src[6]echo hello >/dev/ttyS0 //注意是大写的S此时，应在窗口A中显示出“hello”这个字符串，这表明窗口B通过串口/deb/ttyS0发送的字符串，通过串口连接，在窗口A的串口/dev/ttyS1上接收到了该字符串。

RS232串口通信实验一、认识RS232单片机的串行口是非常有用的，通过他我们可以把单片机系统的数据传回电脑处理或者接受电脑传过来的数据而进行相应的动作，在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。

RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口. 它是在1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25个脚的DB-25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.后来IBM的PC机将RS232简化成了DB-9连接器,从而成为事实标准.而工业控制的RS-232口一般只使用RXD,TXD,GND三条线.在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。

因此这个标准的制定，并未考虑计算机系统的应用要求。

但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。

显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。

有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了。

其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。

由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。

（1）RS232（DB9）的接口说明1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。

串口通信实验报告串口通信实验报告一、引言串口通信是一种常用的数据传输方式，广泛应用于计算机与外部设备之间的数据交互。

本实验旨在通过对串口通信的实际操作，掌握串口通信的基本原理和实现方法。

二、实验目的1. 理解串口通信的基本原理；2. 学会使用串口通信的相关指令和函数；3. 掌握串口通信的实际应用。

三、实验器材与软件1. 单片机开发板；2. 电脑；3. 串口线；4. 串口调试助手软件。

四、实验步骤1. 连接单片机开发板和电脑，使用串口线将它们连接起来；2. 打开串口调试助手软件，设置串口参数（波特率、数据位、停止位等）；3. 在单片机开发板上编写相应的程序，实现串口通信功能；4. 将程序下载到单片机开发板上，并启动程序；5. 在串口调试助手软件中发送数据，并观察单片机开发板上的反应；6. 分析实验结果，总结串口通信的特点和应用。

五、实验结果与分析经过实验，我们成功地实现了串口通信功能。

在串口调试助手软件中发送数据时，单片机开发板能够正确接收并处理数据，并作出相应的反馈。

通过实验结果的分析，我们可以得出以下结论：1. 串口通信具有较高的可靠性和稳定性，适用于长距离数据传输；2. 串口通信的速度较慢，适用于对数据传输速度要求不高的场景；3. 串口通信可以实现双向数据传输，方便实现设备之间的数据交互。

六、实验心得本次实验让我对串口通信有了更深入的了解。

通过实际操作，我掌握了串口通信的基本原理和实现方法，并学会了使用串口调试助手软件进行串口通信调试。

在实验过程中，我遇到了一些问题，例如串口参数设置不正确导致通信失败等。

但通过不断调试和排查，最终成功解决了这些问题。

这让我更加明白了实验的重要性，只有亲自动手去实践，才能真正掌握知识。

通过这次实验，我还意识到串口通信在现实生活中的广泛应用。

无论是计算机与外部设备的数据交互，还是嵌入式系统的开发，串口通信都扮演着重要的角色。

因此，掌握串口通信技术对于我们的学习和工作都具有重要意义。

实验一串口通讯实验一.实验目的：1，掌握ARM的串行口工作原理2，学习编程实现ARM的UART通讯3，掌握S3C2410寄存器配置方法二.实验设备：Up-tNETARM2410-S教学实验箱JLink仿真器IAR Embedded Workbench集成开发环境串口连接线三.实验内容：1，了解ADS集成开发环境的基本功能2，学习串口通讯的基本知识3，熟悉S3C2410串口有关的寄存器4，实现查询方式串口的收发功能。

接受来自串口（通过超级终端）的字符并将接收到的字符发送到超级终端四.实验思考：1, 232串行通讯的数据格式是什么？答案：开始前，线路处于空闲状态，送出连续“1”。

传送开始时首先发一个“０”作为起始位，然后出现在通信线上的是字符的二进制编码数据。

每个字符的数据位长可以约定为5 位、6 位、7 位或8 位，一般采用ASCII 编码。

后面是奇偶校验位，根据约定，用奇偶校验位将所传字符中为“1”的位数凑成奇数个或偶数个。

也可以约定不要奇偶校验，这样就取消奇偶校验位。

最后是表示停止位的“1”信号，这个停止位可以约定持续1 位、1.5 位或2 位的时间宽度。

至此一个字符传送完毕，线路又进入空闲，持续为“1”。

经过一段随机的时间后，下一个字符开始传送才又发出起始位。

每一个数据位的宽度等于传送波特率的倒数。

微机异步串行通信中，常用的波特率为50，95，110，150，300，600，1200，2400，4800，9600 等。

2，串行通讯最少需要几根线，分别如何连接？答案：三根线。

TXD／RXD 是一对数据线，TXD 称发送数据输出，RXD 称接收数据输入。

当两台微机以全双工方式直接通信(无MODEM 方式)时，双方的这两根线应交叉联接(扭接)。

输出端五号口（SG）接输入端五号口（SG）输出端二号口（RXD）接输入端三号口（TXD）输出端三号口（TXD）接输入端二号口（RXD）3, ARM的串行口有几个，相应的寄存器是什么？答案：ARM 自带三个UART 端口，每个UART 通道都有16 字节的FIFO（先入先出寄存器）用于接受和发送。

实验六串行口通信实验一、实验内容实验板上有RS-232接口，将该接口与PC机的串口连接，可以实现单片机与PC机的串行通信，进行双向数据传输。

本实验要求当PC机向实验板发送的数字在实验板上显示,按实验板键盘输入的数字在PC机上显示，并用串口助手工具软件进行调试。

二、实验目的掌握单片机串行口工作原理，单片机串行口与PC机的通信工作原理及编程方法。

三、实验原理51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通信。

进行串行通讯信要满足一定的条件，比如电脑的串口是RS232电平(-5～-15V为1，+5～+15V为0)，而单片机的串口是TTL电平(大于+2.4V为1，小于- 0.7V为0)，两者之间必须有一个电平转换电路实现RS232电平与TTL电平的相互转换。

为了能够在PC机上看到单片机发出的数据，我们必须借助一个Windows软件进行观察，这里我们可以使用免费的串口调试程序SSCOM32或Windows的超级终端。

单片机串行接口有两个控制寄存器：SCON和PCON。

串行口工作在方式0时，可通过外接移位寄存器实现串并行转换。

在这种方式下，数据为8位，只能从RXD端输入输出，TXD端用于输出移位同步时钟信号，其波特率固定为振荡频率的1/12。

由软件置位串行控制寄存器(SCON)的REN位后才能启动，串行接收，在CPU将数据写入SBUF寄存器后，立即启动发送。

待8位数据输完后，硬件将SCON寄存器的T1位置1，必须由软件清零。

单片机与PC机通信时，其硬件接口技术主要是电平转换、控制接口设计和远近通信接口的不同处理技术。

在DOS操作环境下，要实现单片机与微机的通信，只要直接对微机接口的通信芯片8250进行口地址操作即可。

WINDOWS的环境下，由于系统硬件的无关性，不再允许用户直接操作串口地址。

如果用户要进行串行通信，可以调用WINDOWS的API 应用程序接口函数，但其使用较为复杂，可以使用KEILC的通信控件解决这一问题。

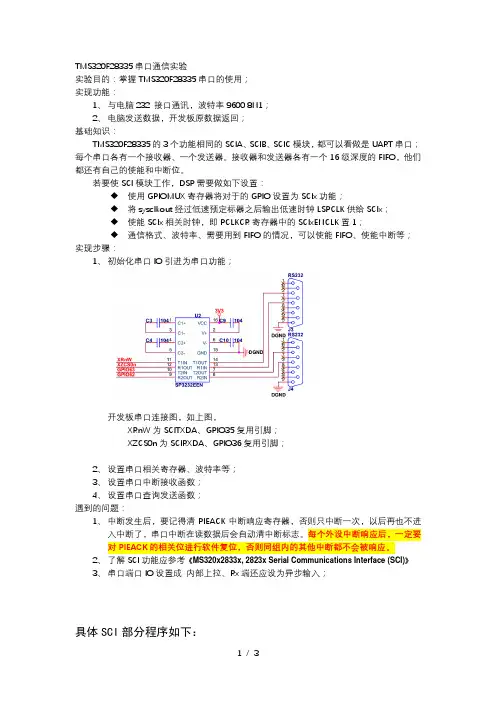

TMS320F28335串口通信实验实验目的：掌握TMS320F28335串口的使用；实现功能：1、与电脑232 接口通讯，波特率9600 8N1；2、电脑发送数据，开发板原数据返回；基础知识：TMS320F28335的3个功能相同的SCIA、SCIB、SCIC模块，都可以看做是UART串口；每个串口各有一个接收器、一个发送器。

接收器和发送器各有一个16级深度的FIFO，他们都还有自己的使能和中断位。

若要使SCI模块工作，DSP需要做如下设置：◆使用GPIOMUX寄存器将对于的GPIO设置为SCIx功能；◆将sysclkout经过低速预定标器之后输出低速时钟LSPCLK供给SCIx；◆使能SCIx相关时钟，即PCLKCR寄存器中的SCIxENCLK置1；◆通信格式、波特率、需要用到FIFO的情况，可以使能FIFO、使能中断等；实现步骤：1、初始化串口IO引进为串口功能；开发板串口连接图，如上图，XRnW为SCITXDA、GPIO35复用引脚；XZCS0n为SCIRXDA、GPIO36复用引脚；2、设置串口相关寄存器、波特率等；3、设置串口中断接收函数；4、设置串口查询发送函数；遇到的问题：1、中断发生后，要记得清PIEACK中断响应寄存器，否则只中断一次，以后再也不进入中断了，串口中断在读数据后会自动清中断标志。

每个外设中断响应后，一定要对PIEACK的相关位进行软件复位，否则同组内的其他中断都不会被响应。

2、了解SCI功能应参考《MS320x2833x, 2823x Serial Communications Interface (SCI)》3、串口端口IO设置成内部上拉、Rx端还应设为异步输入；具体SCI部分程序如下：/** ======= sci_uart ========*** Created on: 2017年9月19日* Author: liu*/#include"DSP2833x_Device.h"// DSP2833x Header File#include"DSP2833x_Examples.h"// DSP2833x Examples Include File#include"sci_uart.h"__interrupt void sciaRxIsr(void);/** ======== sci_uart_init ========*/void SCIA_uart_init(void){//GPIO35、36复用功能选择EALLOW;GpioCtrlRegs.GPBMUX1.bit.GPIO35 = 1 ; //SCIA_TXDAGpioCtrlRegs.GPBMUX1.bit.GPIO36 = 1 ; //SCIA_RXDAGpioCtrlRegs.GPBPUD.bit.GPIO35 = 0; // Enable pull-up for GPIO29 (SCITXDA)GpioCtrlRegs.GPBPUD.bit.GPIO36 = 0; // Enable pull-up for GPIO28 (SCIRXDA)//定义管脚为异步输入GpioCtrlRegs.GPBDIR.bit.GPIO36 = 0 ;//输入GpioCtrlRegs.GPBQSEL1.bit.GPIO36 = 3;//异步输入EDIS;//基本通信参数设置// Note: Clocks were turned on to the SCIA peripheral// in the InitSysCtrl() functionSciaRegs.SCICCR.all =0x0007; // 1 stop bit, No loopback// No parity,8 char bits,// async mode, idle-line protocolSciaRegs.SCICTL1.all =0x0003; // enable TX, RX, internal SCICLK,// Disable RX ERR, SLEEP, TXWAKESciaRegs.SCICTL2.all =0x0003;SciaRegs.SCICTL2.bit.TXINTENA =0; //查询发送SciaRegs.SCICTL2.bit.RXBKINTENA =1;//中断接收SciaRegs.SCIHBAUD=488>>8;// 9600 135MHz@LSPCLK = 33.75MHz /（9600*8）-1=4394 150MHz@LSPCLK = 37.5MHz /（9600*8）-1=488SciaRegs.SCILBAUD=488;SciaRegs.SCICTL1.all =0x0023; // Relinquish SCI from Reset// Initialize the SCI FIFO 禁止FIFO功能SciaRegs.SCIFFTX.bit.SCIFFENA = 0 ; //禁止SCI FIFO功能EALLOW;// This is needed to write to EALLOW protected registersPieVectTable.SCIRXINTA = &sciaRxIsr;EDIS;// This is needed to disable write to EALLOW protected registersPieCtrlRegs.PIEIER9.bit.INTx1=1;// PIE Group 9, int1IER |= M_INT9;// Enable CPU INTEINT;}void SCIA_UART_Send_Byte( unsigned char Dat){while(SciaRegs.SCICTL2.bit.TXRDY !=1);//等待SCIRXBUF准备好才写入下一个所要发送的数据SciaRegs.SCITXBUF = Dat;}//SCIA串口中断接收处理函数__interrupt void sciaRxIsr(void){if(SciaRegs.SCIRXST.bit.RXRDY == 1){SCIA_UART_Send_Byte( SciaRegs.SCIRXBUF.bit.RXDT );}PieCtrlRegs.PIEACK.all=PIEACK_GROUP9;}。

串口通讯实验报告串口通讯实验报告一、引言串口通讯是计算机与外部设备进行数据交互的一种重要方式。

在本次实验中，我们通过使用串口通讯实现了计算机与单片机之间的数据传输，探索了串口通讯的原理和应用。

二、实验目的本次实验的目的是通过串口通讯实现计算机与单片机之间的数据传输，并观察数据的传输过程和结果。

通过这个实验，我们可以更好地理解串口通讯的工作原理，并掌握串口通讯的基本操作方法。

三、实验原理串口通讯是通过串行传输方式实现数据传输的。

在计算机和外部设备之间，数据通过串行的方式进行传输，即逐位地进行传送。

串口通讯的原理主要包括波特率、数据位、停止位和校验位等参数的设置。

四、实验步骤1. 准备工作：连接计算机和单片机，确保串口线连接正确。

2. 设置串口参数：打开计算机的串口设置工具，设置波特率、数据位、停止位和校验位等参数。

3. 单片机编程：编写单片机程序，设置串口通讯的相关参数，并实现数据的接收和发送功能。

4. 计算机编程：编写计算机程序，通过串口通讯接收单片机发送的数据，并进行相应的处理和显示。

5. 实验验证：运行单片机程序和计算机程序，观察数据的传输过程和结果，验证串口通讯的正确性。

五、实验结果与分析经过实验，我们成功地实现了计算机与单片机之间的数据传输。

通过串口通讯，我们可以将计算机上的数据发送到单片机上，并从单片机上接收到数据，实现了双向的数据交互。

我们还观察到，在不同的串口参数设置下，数据传输的速度和稳定性会有所差异。

六、实验应用串口通讯在现实生活中有着广泛的应用。

例如，我们可以通过串口通讯将计算机连接到打印机或扫描仪上，实现打印和扫描功能。

此外，串口通讯还可以应用于工业自动化控制、仪器仪表通讯等领域。

七、实验总结通过本次实验，我们深入了解了串口通讯的原理和应用，并成功地实现了计算机与单片机之间的数据传输。

通过实验，我们掌握了串口通讯的基本操作方法，并对串口通讯的参数设置和数据传输过程有了更深入的理解。

串口通信实验报告摘要本实验旨在通过串口通信实现两个设备之间的数据传输。

通过使用串口通信协议，我们能够在不同设备之间进行双向数据传输，实现设备之间的数据交互。

本文将介绍串口通信的基本原理、实验设备和步骤、实验结果以及讨论与总结。

一、引言串口通信是一种常用的通信方式，它被广泛应用于计算机、嵌入式系统、智能设备等领域。

串口通信通过连接计算机或其他设备的串口接口，实现设备之间的数据交换。

串口通信具有传输速度快、稳定可靠、易于实现等优点，因此在实际应用中得到了广泛的应用。

二、实验设备和步骤1. 实验设备本实验使用以下设备进行串口通信实验：- 一台计算机- 一块开发板或者单片机- 两根串口线- 软件串口调试助手2. 实验步骤（1）连接串口线首先，将一根串口线的一个端口连接到计算机的串口接口，另一个端口连接到开发板或者单片机的串口接口。

然后，将另一根串口线的一个端口连接到计算机的另一个串口接口，另一个端口连接到开发板或者单片机的另一个串口接口。

（2）设置串口参数打开软件串口调试助手，在设置界面中选择正确的串口号和波特率，并设置其他参数，如数据位、停止位、奇偶校验等。

（3）发送和接收数据在软件串口调试助手的发送界面中输入要发送的数据，并点击发送按钮。

然后，在接收界面中即可看到接收到的数据。

三、实验结果本实验通过串口通信成功地实现了数据的发送和接收。

在软件串口调试助手的发送界面中，我们输入了一段文本，并成功发送到开发板或者单片机。

在接收界面中，我们成功接收到了从开发板或者单片机发送过来的数据，并正确显示在接收界面上。

四、讨论与总结通过本次实验，我们深入了解了串口通信的基本原理和实验步骤。

串口通信具有不同的参数设置，需要根据实际情况进行调整。

同时，在实际应用中，应注意串口接口的连接问题，确保连接正确、稳定。

另外，在数据传输过程中，也需要注意数据的格式和校验问题，以保证数据的准确性。

在今后的学习和实践中，我们可以进一步探索串口通信的应用领域。

实验1 串口通信实验【实验目的】(1)了解串口的通信方式。

(2)掌握串口通信的原理，了解串口通信的编程的初步概念和相应函数，掌握一个具体开发平台下的串口编程。

【实验要求】本实验将介绍串行通信的基本原理，以及在Windows 2000、Windows 98环境下用MFC 实现串口(COM)通信的方法，并用串口通信实现简单的通讯协议。

思考题：(1)串口通信与网络上的通信有什么不同?(2)程序中SENDDATA这个union，起到什么样的作用?可不可以用其他类型来代替?【实验原理】一、什么是串口在Windows应用程序的开发中，常常需要面临计算机(或单片机)与外围数据源设备进行通信的问题。

设计一个相应的串口通信程序，完成数据通信任务，是一个不错的想法!串行端口的本质功能是作为CPU和串行设备问的编码转换器。

当数据从CPU经过串行端口发送出去时，字节数据转换为串行的位。

而在接收数据时，串行的位又被转换为字节数据。

二、串口通信的过程常用的DOS系统主要是工作在响应中断方式下。

PC机串行通信程序大多利用其BIOS块的INT 14H中断，以查询串口的方式完成异步串行通信。

与DOS响应中断的工作方式不同，在Windows环境(Windows NT、Windows 98、Windows2000)下，串口是系统资源的一部分。

应用程序要使用串口进行通信。

如果想要使用串口进行通信，则必须在使用之前向操作系统提出资源申请要求(打开串口)，通信完成后必须释放资源(关闭串口)。

Windows系统函数已经包含了通信支持中断功能。

Windows系统为每个通信设备开辟了用户定义的输入输出缓冲区(即读／写缓冲区)，数据进出通信口均由系统后台来完成，应用程序只需完成对输入输出区操作即可。

详细过程：每接收一个字符，系统产生一个低级硬件中断，Windows系统中的串行驱动程序就取得了控制权，并将接受到的字符放入输入数据缓冲区，然后将控制权返回正在运行的应用程序。

串口通信实验一、实验目的1.掌握ARM的串行口工作原理。

2.学习编程实现ARM的UART通讯。

3.掌握CPU利用串口通讯的方法。

二、实验内容学习串行通讯原理，了解串行通讯控制器，阅读ARM芯片文档，掌握ARM的UART 相关寄存器的功能，熟悉ARM系统硬件的UART相关接口。

编程实现ARM和计算机实现串行通讯：ARM监视串行口，将接收到的字符再发送给串口（计算机与开发板是通过超级终端通讯的），即按PC键盘通过超级终端发送数据，开发板将接收到的数据再返送给PC，在超级终端上显示。

三、实验原理介绍通信方式在通信过程中，如果通信仅在点对点之间进行，或者点对多点之间进行，那么，按消息传输的方向和时间的不同，可以将通信分为单工通信、全双工通信以及半双工通信。

（1）单工消息只能单方向进行传输的一种通信方式称为单工通信。

如图8-1所示，通信只能从A传输到B。

这好比一条绝对方向的单行道路，不准双向通信也不能逆向行驶。

在现代通信系统中，如模拟广播电视系统（不包括现正在研究应用的HFC双向网络）、无线寻呼系统等。

信号只能从广播电视台、无线寻呼中心发送到电视机接收机、BB机上。

图8-1 单工通信方式（2）全双工全双工通信是指通信双方可以同时进行双向数据传输而互不影响的工作方式。

如图8-2所示，在这种工作方式下，通信双方都可以同时进行信息的发送和接收，因此，全双工通信的信道必须是双向信道。

如果是有线的全双工方式，通信双方会有两根独立的信号线分别传输发送信号和接收信号，从而使得发送和接收可同时进行。

生活中的普通电话系统、移动通信系统都是全双工方式。

图8-2 双工通信方式（3）半双工这种方式允许数据传输做双向操作，即不仅可以发送，亦可以接收信号，但是，在同一时刻，只能进行发送和接收任意一个操作。

因此仍然只采用一个信道。

如图8-3所示，如果是有线通信，通信双方只需要一根数据线连接，但是比全双工方式耗时会更多。

如对讲机系统就是采用的半双工通信方式。

一、实验目的1. 了解串口通信的基本原理和作用。

2. 掌握单片机串口通信的编程方法。

3. 通过实验验证串口通信的可靠性和稳定性。

二、实验原理串口通信是指通过串行通信接口进行的数据传输方式。

串口通信具有传输速率较低、通信距离较近等特点，但具有简单、可靠、易于实现等优点。

在单片机应用中，串口通信广泛应用于数据采集、设备控制、远程通信等领域。

单片机串口通信的基本原理是：通过单片机的串行通信接口（如UART、USART等）发送和接收数据。

串口通信的数据格式通常包括起始位、数据位、奇偶校验位和停止位。

三、实验设备1. 单片机开发板（如STC89C52、STM32等）2. 串口调试助手（如PuTTY、串口调试助手等）3. 仿真软件（如Proteus、Keil等）四、实验内容1. 串口通信硬件连接2. 串口通信软件编程3. 串口通信调试与验证五、实验步骤1. 硬件连接（1）将单片机的TXD、RXD、GND等引脚与计算机的串口通信线相连。

（2）将计算机的串口通信线与串口调试助手相连。

2. 软件编程（1）在仿真软件中编写单片机程序，实现数据的发送和接收。

（2）在串口调试助手中编写程序，实现数据的发送和接收。

3. 调试与验证（1）在仿真软件中运行单片机程序，观察串口调试助手中的数据是否正确接收。

（2）修改单片机程序，改变发送和接收的数据，验证串口通信的可靠性。

六、实验结果与分析1. 实验结果通过实验，成功实现了单片机与计算机之间的串口通信。

在串口调试助手中，可以观察到单片机发送的数据被正确接收，同时也可以向单片机发送数据。

2. 实验分析（1）实验验证了单片机串口通信的可靠性和稳定性。

（2）实验过程中，需要注意波特率、数据位、停止位等参数的设置，以保证通信的准确性。

（3）实验过程中，可以尝试不同的通信协议，如ASCII码、十六进制等，以适应不同的应用场景。

七、实验心得1. 串口通信是一种简单、可靠的数据传输方式，在单片机应用中具有广泛的应用前景。

实验二UART串口通信实验一、实验目的：１、了解S3C2410X处理器UART相关控制寄存器的使用；2、熟悉ARM处理器系统硬件电路中UART接口的设计方法；3、掌握ARM处理器串行通信的软件编程方法。

二、实验原理S3C2410X UART 单元提供三个独立的异步串行通信接口，皆可工作于中断和DMA模式。

使用系统时钟最高波特率达230.4Kbps，如果使用外部设备提供的时钟，可以达到更高的速率。

每一个UART单元包含一个16字节的FIFO，用于数据的接收和发送。

S3C2410X UART支持可编程波特率，红外发送/接收，一个或两个停止位，8bit数据宽度和1bit奇偶校验。

三、实验仪器设备1、EDUKIT-IV实验平台2、Mini2410 核心子板3、5V/2A电源适配器4、Emlink-w仿真器套件5、交叉串口线四、实验步骤（4）打开H-JTAG软件设置LPT线连接（5）探测芯片内核（ARM920T）（6）打开工程文件UART_TEST.UV2,选择Bulild Target或编译链接工程，如果显示0 Errors表示编译成功。

（7）选择开始->程序->附件->通讯->超级终端，设置COM1通讯，115200波特率，8位数据位，1位奇偶校验位。

（8）选择Debug->Start Debug Session或者调试工程并下载至SDRAM中。

（9）选择Debug->Run运行程序或者全速运行程序，并在超级终端中观察实验结果。

5、实验结果分析超级终端显示：UART0 Communication Test ExamplePlease input words, then press Enter:/> abcThe words that you input are: abc满足实验要求。

串口通信的实验报告串口通信的实验报告一、引言串口通信是一种常见的数据传输方式，广泛应用于各种电子设备和计算机系统中。

本实验旨在通过实际操作，探究串口通信的原理和应用。

二、实验目的1.了解串口通信的基本原理；2.学习串口通信的配置和编程方法；3.实现串口通信的数据传输。

三、实验设备和材料1.计算机；2.串口通信模块；3.串口线；4.示波器。

四、实验步骤1.连接串口通信模块和计算机，确保电源供应正常；2.打开计算机的串口通信软件，并进行相应的配置；3.编写串口通信程序，实现数据的发送和接收；4.通过示波器观察串口通信的波形。

五、实验结果经过实验，我们成功实现了串口通信的数据传输。

在发送端，我们通过编程将一段字符串发送到串口通信模块，然后通过串口线将数据传输到接收端。

在接收端，我们通过串口通信模块接收到数据，并将其显示在计算机上。

通过示波器观察，我们可以清晰地看到数据在串口通信线上的传输波形。

六、实验分析串口通信是一种相对简单而稳定的数据传输方式。

与其他通信方式相比，串口通信具有传输速率较低、传输距离较短等特点。

然而，由于其成本低廉、易于实现和广泛应用等优势，串口通信在很多领域仍然得到广泛应用。

在本次实验中，我们通过配置串口通信软件和编写相应的程序，成功地实现了数据的传输。

通过示波器的观察，我们可以看到串口通信的波形，验证了数据的传输过程。

通过实验，我们对串口通信的原理和应用有了更深入的了解。

七、实验总结通过本次实验，我们不仅学习到了串口通信的基本原理和配置方法，还亲自实践了串口通信的数据传输过程。

实验结果表明，串口通信是一种可靠且实用的数据传输方式，广泛应用于各种电子设备和计算机系统中。

在今后的学习和工作中，我们可以进一步探究串口通信的高级应用，如串口通信的协议、错误检测和纠正等。

同时，我们也可以尝试使用不同的串口通信模块和软件，进一步提高串口通信的性能和稳定性。

总之，串口通信作为一种重要的数据传输方式，对于我们的学习和工作具有重要意义。

实验二RS-232串口通信实验
一实验目的
（1）熟悉RS-232接口电路的作用与电路组成；
（2）掌握计算机间利用串口进行通信的连接方法；
（3）掌握串口通信软件的使用方法。

二实验所需材料
本实验要求使用：
◆UTP类电缆
◆两个RJ-45连接器
◆两个DB-9串口改RJ-45口连接器
◆两台计算机
◆一把网络压线钳
◆一把电缆剥线钳
◆一台电缆测试仪
三实验步骤
1、每两人一组，在老师指导下，根据下面的线序关系排列线序对；
一端：
2
3、使用压线钳将两端压紧。

4、使用测试仪测试连通性。

5、将两个DB-9连接器分别固定在两台计算机的串口（COM1）上。

6、将做好的线缆两端分别接入固定好的两个DB-9连接器的RJ-45端口上。

7、使用串口通讯软件测试，验证能否通讯。

四、实验总结
1.制作网线，选定一节双绞线，用剥线钳剥去两端的皮，按线序关系排列线序对，将两端分别插入水晶头中，用压线钳压好。

2.用测试仪测试网线的连通性。

3.将两个DB-9串口改RJ-45口连接器分别插入两台PC机的DB—9串口种，再用网线插入连接器的RJ-45口中，连接两台电脑。

4.用软件测试连接的状况。

一开始显示的界面
5.选择发送的文件，点击“打开”即可接收到。

6.接收文件的一端，显示文件内容。
