电力拖动控制线路与技能训练(总63页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一单元常用低压电器及其安装、检测与维修课题1 低压电器的分类和常用术语一、填空题1.电动机2.电器15004.低压配电电器低压控制电器5.自动切换电器非自动切换电器6.有触点电器无触点电器二、选择题课题2 低压熔断器一、填空题1.短路保护2.串联3.熔体安装熔体的熔管熔座4.耐热绝缘材料灭弧5.熔管外接引线6.电弧7.允许温升最大8.熔断器瓷插式螺旋式无填料密封管式有填料密封管式快速式自复式9.熔断器瓷插式 1A 30A 25A10.熔断器螺旋式 1 15A 2A11.瓷座瓷盖动触头静触头熔丝12.瓷帽熔断管瓷套上接线座13.熔断熔管14过电流短15.气体超导体液态金属钠16.限流动作时间短动作后不必更换熔体17.类型额定电压熔断器额定电流熔体额定电流18.等于大于等于大于大于19.垂直下上20.切断带负荷绝缘插拔器21.熔断管22.电源进线出线二、判断题（正确的打“√”号，错误的打“×”）1.×2.√3.×4.√5.√6.√7.×8.√三、选择题（请把正确答案的字母填入括号中）1. A2. B 4. A 8. B四、问答题1.答：熔断器的额定电压是指熔断器长期工作所能承受的电压。

如果熔断器的实际工作电压大于其额定电压，熔体熔断时可能会发生电弧不能熄灭的危险。

2.答：从熔断器的时间－电流特性上可以看出，熔断器的熔断时间随电流的增大而减小。

当电气设备发生轻度过载时，熔断器将持续很长时间才熔断，有时甚至不熔断。

说明熔断器对过载反应是很不灵敏的，因此，除在照明和电加热电路外，熔断器一般不宜用作过载保护，主要用作短路保护。

3.答：对熔断器的选用主要考虑熔断器类型、额定电压、熔断器额定电流和熔体额定电流的选用。

（1）根据使用环境、负载性质和短路电流的大小选用熔断器类型。

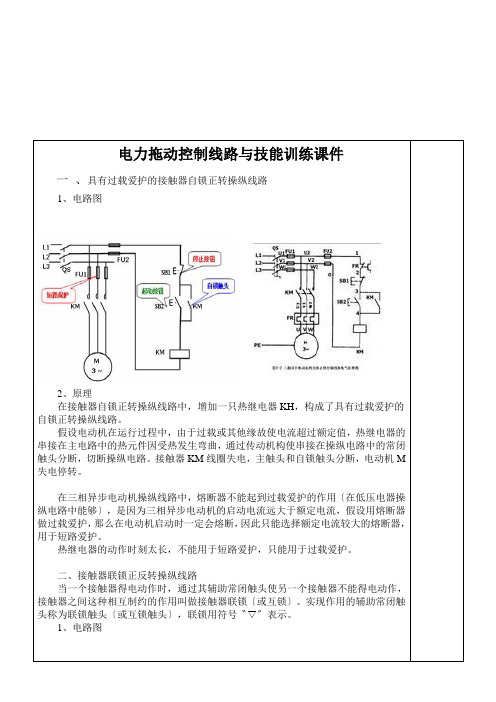

电力拖动控制线路与技能训练课件一、具有过载爱护的接触器自锁正转操纵线路1、电路图2、原理在接触器自锁正转操纵线路中，增加一只热继电器KH，构成了具有过载爱护的自锁正转操纵线路。

假设电动机在运行过程中，由于过载或其他缘故使电流超过额定值，热继电器的串接在主电路中的热元件因受热发生弯曲，通过传动机构使串接在操纵电路中的常闭触头分断，切断操纵电路。

接触器KM线圈失电，主触头和自锁触头分断，电动机M 失电停转。

在三相异步电动机操纵线路中，熔断器不能起到过载爱护的作用〔在低压电器操纵电路中能够〕，是因为三相异步电动机的启动电流远大于额定电流，假设用熔断器做过载爱护，那么在电动机启动时一定会熔断，因此只能选择额定电流较大的熔断器，用于短路爱护。

热继电器的动作时刻太长，不能用于短路爱护，只能用于过载爱护。

二、接触器联锁正反转操纵线路当一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种相互制约的作用叫做接触器联锁〔或互锁〕。

实现作用的辅助常闭触头称为联锁触头〔或互锁触头〕，联锁用符号〝 〞表示。

1、电路图2、工作原理：先合上开关QS。

按下SB1，KM1线圈得电，KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁，电动机M启动连续正转，工作台向左运动，移至限定位置时，挡铁1碰撞位置开关SQ1，SQ1-1常闭触头先分断，KM1线圈失电KM1自锁触头分断解除自锁，KM1主触头分断，KM1联锁触头复原闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ1-2后闭合，使KM2自锁触头闭合自锁，KM2主触头闭合，同时KM2联锁触头分断对KM1联锁，电动机M启动连续反转，工作台右移〔SQ1触头复位〕，移至限定位置时，挡铁2碰撞位置开关SQ2，SQ2-1先分断，KM2线圈失电，KM2自锁触头分断解除自锁，KM2主触头分断，KM2联锁触头复原闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ2-2后闭合，使KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁。

绪论一、电力拖动及其组成电力拖动：指用电力拖动生产机械的工作机构使之运转的一种方法。

1．电力拖动系统的组成（１）电源：是电动机和控制设备的能源。

（２）电动机：是生产机械的原动机，其作用是将电能转换成机械能。

（３）控制设备：用来控制电动机的运转。

（４）传动机构：是在电动机与生产机械的工作机构之间传递动力的装置。

2．电力拖动的特点（１）方便经济（２）效率高（３）调节性能好（４）易于实现生产过程的自动化3．电力拖动的了展过程电力拖动的发展过程经历了成组拖动、单电动机拖动和多电动机拖动。

（１）成组拖动：由一台电动机拖动传动轴，再由传动轴通过传动带分别拖动多台生产机械。

（２）一台拖动：由一台电动机拖动一台生产机械。

（３）多电动机拖动：一台生产机械中由多台电动机分别拖动不同的运动部件的拖动方式。

二、本课程的性质、内容、任务和要求第一单元常用低压电器及其拆装与维修概述电器：凡是根据外界特定的信号或要求，自动或手动接通和断开电路，断续或连续地改变电路参数，实现对电路或非电路现象的切换、控制、保护、检测和调节的电气设备均称为电器。

低压电器：工作在交流额定电压1200Ｖ及以下、直流额定电压1500V及以下的电器称为低压电器。

一、低压电器的分类、产品标准和常用术语１．分类２．低压电器的产品标准３．常用术语（１）通断时间：从电流开始在开关电器一个极流过瞬间起，到所有极的电弧最终熄灭瞬间为止的时间间隔。

（２）分断能力：开关电器在规定的条件下，能在给定的电压下分断的预期分断电流值。

二、低压电器型号组成形式见书Ｐ５课题一低压开关一、刀开关１．开启式负荷开关（胶盖刀开关、闸刀开关）（１）型号含义（２）结构（３）选用１）用于照明和电热负载时，选用额定电压220V或250V，额定电流不小于电路所有负载额定电流之和的两极开头。

２）用于控制电动机的直接启动和停止时，选用额定电压380V或500V，额定电流不小于电动机额定电流３倍的三极开关。

第一单元 低压电器一、低压电器的分类和常用术语。

电力拖动；是指用电动机拖动生产机械的工作机构，使之运转的一种方法。

电力拖动系统由控制设备、电动机、传动机构、工作机构组成。

二、 低压熔断器1、作用：短路保护2、符号：3、分类：RC1A 系列、RL1A 系列4、选用：不频繁启动I FUN =（~）I MN （I MN 为电机I N ）频繁启动 I FUN =（3~）I MN5、安装要求：低进高出（下进上出）三、低压开关1、用途：控制作用和保护作用2、结构：电磁脱扣器、热脱扣器、欠压脱扣器3、选用：断路器电磁脱扣器的瞬时脱扣整定电流应大于负载电路正常工作峰值电流：I ≥KI ST （K=1~7）四、主令电器1、按钮分类：停止按钮、启动按钮、复合按钮符号；原理：按下：常闭先断开常开后闭合；松开：常开先断开常闭后闭合。

型号：LA10-3H2、行程开关结构：P37符号：原理：撞压：常闭先断开常开后闭合；分开：常开先断开常闭后闭合。

五、接触器1、型号：CJT1-202、结构：3、符号：六、继电器1、作用：根据输入信号（电量或非电量）的变化，来接通或分断小电流电路（如控制电路），实现自动控制和保护电力拖动装置的电器。

2、分类：按输入信号的性质分：电压继电器、电流继电器、时间继电器、温度继电器、速度继电器、压力继电器按工作原理分：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器、热继电器按输出方式分：有触点继电器、无触点继电器3、结构：任何一种继电器，都主要分为三个部分：感测机构：把感测到的电量或非电量传递给中间机构，并将它与预定值（整定值）相比较中间机构：当比较值达到预定值（过量或欠量时），使执行机构动作执行机构：执行动作一、电磁式继电器1、中间继电器：具有多组触头，所以当其他电器的触头数或触点容量不够时，可借助中间继电器作中间转换，来控制多个元件或回路。

2、电流继电器电流继电器：反映输入量为电流的继电器。
