九年级数学下册 29.2 三视图同步测试 (新版)新人教版 (含答案)

人教版初中数学九下同步测试第29章《投影与视图》测试2 三视图一学习要求1．会画基本几何体的三视图，会判断简单物体的三视图．2．能根据三视图描述基本几何体或实物原型．课堂学习检测一、填空题1．我们常说的三种视图分别是指______、______、______．2．请将六棱柱的三视图名称填在相应的横线上．3．某同学把下图所示的几何体的三种视图画出如下(不考虑尺寸)；其中错误的是哪个视图?答：是__________________．4．如下图为一个几何体的三视图，那么这个几何体是____________．二、选择题5．有一实物如图，那么它的主视图是( )6．下图中①表示的是组合在一起的模块，那么这个模块的俯视图的是( )A．②B．③C．④D．⑤7．两个物体的主视图都是圆，则这两个物体可能是( )A．圆柱体、圆锥体B．圆柱体、正方体C．圆柱体、球D．圆锥体、球8．画出下列几何体的三视图．(1) (2)综合、运用、诊断一、填空题9．写出一个俯视图是圆的几何体：______．10．一个透明的玻璃正方体内镶嵌了一条铁丝(如图所示的粗线)，请指出右边的两个图分别是正方体的哪个视图：11．下图是由一些相同的小正方体构成的几何体的三视图，在这个几何体中，小正方体的个数是______．二、选择题12．角□表示1个立方体，用表示两个立方体叠加，用■表示三个立方体叠加，那么下面右图由7个立方体叠成的几何体，从正前方观察，可画出的平面图形是( )13．如下图是几个小立方块所搭的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的主视图为( )14．一种机器上有一个进行传动的零件叫燕尾槽(如图)，为了准确车出这个零件，请画出它的三视图．拓展、探究、思考15．如图，将图中扇形BOC部分剪掉，用剩余部分围成一个几何体的侧面，使AB、DC重合，则所围成的几何体的俯视图是( )16．如图所示，根据不同观察方向，画出物体的三视图．答案与提示第二十九章投影与视图测试21．主视图、左视图、俯视图．2．俯视图；主视图；左视图．3．左视图．4．圆锥．5．B．6．A．7．C．8．如图：(1)(2)9．答案不唯一，如球、圆柱…．10．俯视图；主视图．11．5个．12．B．13．D．14．如图：15．C．16．如图：(1) (2) (3)。

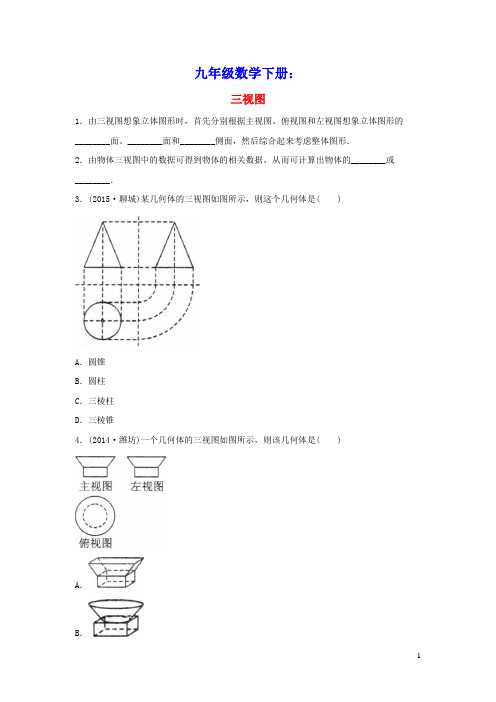

九年级数学下册：三视图1．由三视图想象立体图形时，首先分别根据主视图、俯视图和左视图想象立体图形的________面、________面和________侧面，然后综合起来考虑整体图形．2．由物体三视图中的数据可得到物体的相关数据，从而可计算出物体的________或________．3．(2015·聊城)某几何体的三视图如图所示，则这个几何体是( )A．圆锥B．圆柱C．三棱柱D．三棱锥4．(2014·潍坊)一个几何体的三视图如图所示，则该几何体是( )A．B．C．D．5．如图是一个几何体的三视图，则这个几何体的侧面积是( )A．12πcm2B．8πcm2C．6πcm2D．3πcm26．(2014·扬州)如图，这是一个长方体的主视图与俯视图，由图示数据(单位：cm)可以得出该长方体的体积是________cm3．7．如图①、②分别是两个几何体的三视图，试画出这两个几何体．8．(2015·孝感)如图是一个几何体的三视图，则这个几何体是( )A．正方体B．长方体C．三棱柱D．三棱锥9．如图是一个长方体的主视图、俯视图，则其左视图的面积为( )A．3B．4C．12D．1610．如图是一个圆锥的三视图，则此圆锥的底面积为( )A．30πcm2B．25πcm2C．50πcm2D．10πcm211．如图，正方形ABCD的边长为3cm，以直线AB为轴，将正方形旋转一周，所得几何体的主视图的面积是________．12．已知一个零件的三视图如图所示，试描述这个零件的形状．13．如图是某种型号的正六角螺母毛坯的三视图，请计算出它的表面积．14．一个几何体的三视图如图所示，你能画出这个几何体吗？并求出它的表面积和体积．参考答案1．前上左2．表面积体积3．A4．D5．C6．187．略8．B9．A10．B11．18cm212．略13．(12336)+cm2 14．几何体的形状如图所示，其表面积为2812()8105885924022⨯π⨯+π⨯+⨯-⨯π⨯=π+，体积为22818()10()5120222π⨯⨯-⨯π⨯⨯=π。

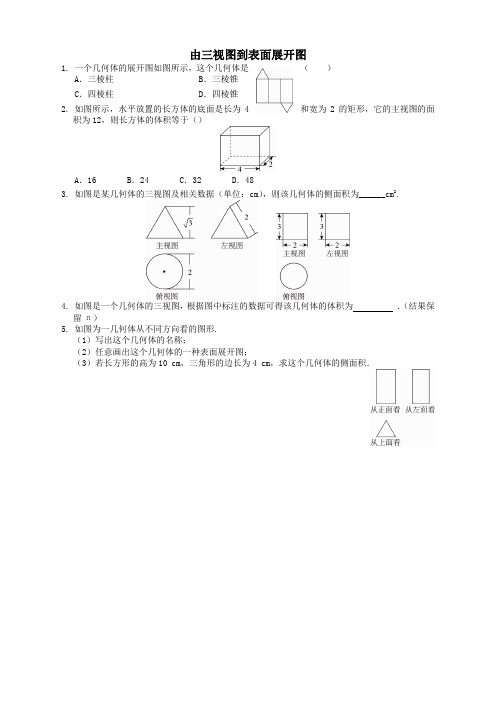

由三视图到表面展开图
1. 一个几何体的展开图如图所示，这个几何体是（）
A．三棱柱B．三棱锥
C．四棱柱D．四棱锥
2. 如图所示，水平放置的长方体的底面是长为4和宽为2的矩形，它的主视图的面
积为12，则长方体的体积等于（）
A．16 B．24 C．32 D．48
3. 如图是某几何体的三视图及相关数据（单位：cm），则该几何体的侧面积为______cm2.
4. 如图是一个几何体的三视图，根据图中标注的数据可得该几何体的体积为．（结果保
留π）
5. 如图为一几何体从不同方向看的图形.
（1）写出这个几何体的名称；
（2）任意画出这个几何体的一种表面展开图；
（3）若长方形的高为10 cm，三角形的边长为4 cm，求这个几何体的侧面积．
参考答案
1．A
2．B
3．2π
4．3π
5．解：（1）正三棱柱；
（2）如图所示；
（3）3×10×4=120(cm2)．。

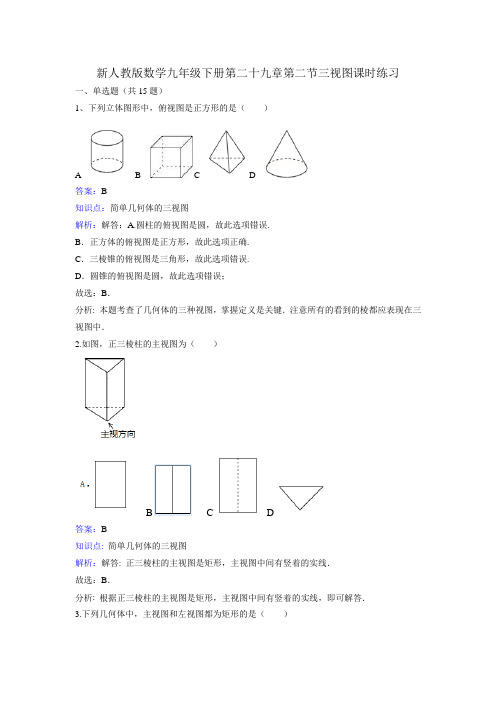

新人教版数学九年级下册第二十九章第二节三视图课时练习一、单选题（共15题）1、下列立体图形中，俯视图是正方形的是（）A B C D答案：B知识点：简单几何体的三视图解析：解答：A.圆柱的俯视图是圆，故此选项错误.B．正方体的俯视图是正方形，故此选项正确.C．三棱锥的俯视图是三角形，故此选项错误.D．圆锥的俯视图是圆，故此选项错误；故选：B．分析: 本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2.如图，正三棱柱的主视图为（）B C D答案：B知识点:简单几何体的三视图解析：解答: 正三棱柱的主视图是矩形，主视图中间有竖着的实线．故选：B．分析: 根据正三棱柱的主视图是矩形，主视图中间有竖着的实线，即可解答．3.下列几何体中，主视图和左视图都为矩形的是（）答案：B知识点:简单几何体的三视图解析：解答: A．主视图和左视图都为圆，所以A选项错误；B．主视图和左视图都为矩形的，所以B选项正确；C．主视图和左视图都为等腰三角形，所以C选项错误；D．主视图为矩形，左视图为圆，所以D选项错误．故选B．分析: 分别写出各几何体的主视图和左视图，然后进行判断．4.如图是一个圆台，它的主视图是（）答案:B知识点: 简单几何体的三视图解析：解答: 解：从几何体的正面看可得等腰梯形，故选：B．分析: 主视图是从物体正面看，所得到的图形．5.下列几何体中，正视图是矩形的是（）答案:B知识点:简单几何体的三视图解析：解答: A．球的正视图是圆，故此选项错误；B．圆柱的正视图是矩形，故此选项正确；C．圆锥的正视图是等腰三角形，故此选项错误；D．圆台的正视图是等腰梯形，故此选项错误；故选：B．分析: 主视图是从物体正面看，所得到的图形．6.如图，下列几何体的左视图不是矩形的是（）答案:B知识点:简单几何体的三视图解析：解答: A．圆柱的左视图是矩形，不符合题意；B．圆锥的左视图是等腰三角形，符合题意；C．三棱柱的左视图是矩形，不符合题意；D．长方体的左视图是矩形，不符合题意．故选：B．分析: 根据左视图是从物体左面看所得到的图形，分别得出四个几何体的左视图，即可解答．7.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变答案:D知识点:简单组合体的三视图解析：解答：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．分析: 分别得到将正方体①移走前后的三视图，依此即可作出判断8.如图所示的几何体是由一些正方体组合而成的立体图形，则这个几何体的俯视图是（）答案:D知识点:简单组合体的三视图解析：解答: 从上面看易得左侧有2个正方形，右侧有一个正方形．故选A．分析: 找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．9.如图所示的几何体是由一个圆柱体和一个长方形组成的，则这个几何体的俯视图是（）答案:C知识点:简单组合体的三视图解析：解答: 从上面看外边是一个矩形，里面是一个圆.故选：C．分析: 根据俯视图是从上面看得到的图形，可得答案．10.如图所示几何体的左视图为（）答案:A知识点:简单组合体的三视图解析：解答: 从左边看第一层一个小正方形，第二层一个小正方形，第三层一个小正方形.故选：A．分析:根据从左边看得到的图形是左视图，可得答案．11.如图所示几何体的左视图是（）答案:C知识点:简单组合体的三视图解析：解答: 从左面看可得矩形中间有一条横着的虚线．故选C．分析: 找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）A．主视图相同B．俯视图相同C．左视图相同D．主视图、俯视图、左视图都相同答案:B知识点:简单组合体的三视图解析：解答: A．主视图的宽不同，故A错误；B．俯视图是两个相等的圆，故B正确；C．主视图的宽不同，故C错误；D．俯视图是两个相等的圆，故D错误；故选：B．分析: 根据从正面看得到的视图是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图，可得答案．13.如图是将正方体切去一个角后形成的几何体，则该几何体的左视图为（）答案:C知识点:简单组合体的三视图解析：解答：从左面看所得到的图形是正方形，切去部分的棱能看到，用实线表示.故选：C．分析: 找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．14.如图所示的物体的左视图为（）答案: A知识点:简单组合体的三视图解析：解答：从左面看易得第一层有1个矩形，第二层最左边有一个正方形．故选A．分析: 找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．15.一个几何体的三视图如图所示，则这个几何体是（）A.圆柱B．圆锥C．长方体D．正方体答案:A知识点:由三视图判断几何体解析：解答：由主视图和左视图为长方形可得此几何体为柱体，由俯视图为圆可得此几何体为圆柱．故选A．分析: 主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．二、填空题（共5题）1.如图是一些完全相同的小正方体搭成的几何体的三视图．这个几何体只能是______.(画图解答)答案:知识点:由三视图判断几何体解析：解答: 由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1=5个正方体组成，由主视图可知，一共有前后2排，第一排有3个正方体，第二排有2层位于第一排中间的后面分析:易得这个几何体共有2层，由俯视图可得第一层正方体的个数，由主视图和左视图可得第二层正方体的个数，相加即可．2.任意放置以下几何体：正方体、圆柱、圆锥、球体，则三视图都完全相同的几何体是_______________.答案:正方体和球体知识点:简单几何体的三视图解析：解答: 正方体主视图、俯视图、左视图都是正方形；圆柱主视图和左视图是矩形，俯视图是圆；圆锥主视图和左视图是等腰三角形，俯视图是圆；球体主视图、俯视图、左视图都是圆；分析：主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有_________答案:①②③知识点:简单几何体的三视图解析：解答: ①圆锥主视图是三角形，左视图也是三角形，②圆柱的主视图和左视图都是矩形；③球的主视图和左视图都是圆形；④长方体的主视图是矩形，左视图也是矩形，但是长和宽不一定相同，故选：①②③．分析: 主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4.请将六棱柱的三视图名称填在相应的横线上．（1）__________(2)_____________(3)__________答案：（1）俯视图（2）主视图（3）左视图知识点:简单几何体的三视图解析：解答：（1）此形状是从几何体的上面看所得到的图形，是俯视图；（2）此形状是从几何体的正面看所得到的图形，是主视图；（3）此形状是从几何体的左面看所得到的图形，是左视图，故答案为：俯视图；主视图；左视图．分析: 主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．5.如图是一个几何体的三视图，其中主视图与左视图都是边长为4的等边三角形，则这个几何体的侧面展开图的面积为_________答案：8π知识点:简单几何体的三视图111形，求此直三棱柱左视图的面积答案：知识点:简单几何体的三视图等边三角形的性质解析：解答: 此直三棱柱左视图是长为2，宽为AB边上的高的矩形，∵底面各边长均为2，∴△ABC是等边三角形，AB边上的高为∴此直三棱柱左视图的面积故答案为：分析: 根据左视图是从物体的左面看所得到的图形，判断出此直三棱柱的左视图是以侧棱长为长，以等边三角形的高为宽的矩形，再根据矩形的面积公式列式计算即可得解．2.长方体的主视图与俯视图如图所示，求这个长方体的体积答案:24知识点:简单几何体的三视图认识立体图形解析：解答：由主视图可知，这个长方体的长和高分别为4和3，由俯视图可知，这个长方体的长和宽分别为4和2，因此这个长方体的长、宽、高分别为4、2、3，因此这个长方体的体积为4×2×3=24．故答案为：24．分析：由所给的视图判断出长方体的长、宽、高，让它们相乘即可得到体积．3.一个长方体的三视图如图所示，若其俯视图为正方形，求这个长方体的底面边长答案：24.如图，水平放置的长方体的底面是边长为3和5的长方形，它的左视图的面积为12，求长方体的体积.答案：60知识点:简单几何体的三视图解析：解答：∵它的左视图的面积为12，∴高为12÷3=4，体积是4×5×3=60，故答案为：60．分析: 首先根据左视图的面积求出长方体的高，然后根据长方体的体积公式计算出长方体的体积即可。

29.2 三视图1．下面是一些立体图形的三视图（如图），?请在括号内填上立体图形的名称．2．如图4-3-26，下列图形都是几何体的平面展开图，你能说出这些几何体的名称吗？3．如图，从不同方向看下面左图中的物体，右图中三个平面图形分别是从哪个方向看到的？4．一天，小明的爸爸送给小明一个礼物，小明打开包装后画出它的主视图和俯视图如图所示．根据小明画的视图，你猜小明的爸爸送给小明的礼物是（）A．钢笔 B．生日蛋糕 C．光盘 D．一套衣服5．一个几何体的主视图和左视图如图所示，它是什么几何体？请你补画出这个几何体的俯视图．6．一个物体的三视图如图所示，试举例说明物体的形状．7．已知一个几何体的三视图如图所示，则该几何体的体积为多少？8．已知几何体的主视图和俯视图如图所示．（1）画出该几何体的左视图；（2）该几何体是几面体？它有多少条棱？多少个顶点？（3）该几何体的表面有哪些你熟悉的平面图形？9．小刚的桌上放着两个物品，它的三视图如图所示，你知道这两个物品是什么吗？10．一个由几个相同的小立方体搭成的几何体的俯视图如图所示，方格里的数字表示该位置的小立方体的个数，请你画出这个几何体的主视图和左视图．11．如图所示，下列三视图所表示的几何体存在吗？如果存在，请你说出相应的几何体的名称．12．由若干个相同的小立方体搭成的一个几何体的主视图和俯视图如图所示，俯视图的方格中的字母和数字表示该位置上小立方体的个数，求x，y的值．13．马小虎准备制作一个封闭的正方体盒子，他先用5?个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，请你在下图中的每个图形上再接一个正方形，?使新拼接成的图形经过折叠能成为一个封闭的正方体盒子．（注：添加的正方形用阴影表示）14．由几个小立方体叠成的几何体的主视图和左视图如图，求组成几何体的小立方体个数的最大值与最小值．参考答案:1．圆柱，正三棱锥 2．圆锥圆柱正方体三棱柱3．上正侧 4．B 5．略6．如粉笔，灯罩等 7．1208．（1）略（2）六面体，12条，8个（3）等腰梯形，?正方形9．长方体木板的正前方放置了一个圆柱体 10．略 11．不存在12．x=1或x=2，y=3 13．略 14．12个，7个。

人教版九年级数学下册《29.2三视图》同步练习题带答案学校:___________班级：___________姓名：___________考号：___________第1课时几何体的三视图1.视图：物体在某一方向光线下的正投影.主视图：在内得到的由前向后观察物体的视图；俯视图：在内得到的由上向下观察物体的视图；左视图：在内得到的由左向右观察物体的视图.2.三视图的规律：主视图与俯视图要“长对正”，主视图与左视图要“高平齐”，左视图与俯视图要“宽相等”.注意：在画三视图时，看得见的轮廓用实线表示，看不见的轮廓要用虚线表示.基础分点训练知识点1三视图的有关概念1.（2024·甘肃）如图所示，该几何体的主视图是（）2.（2024·临夏州）马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是（）A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同3.在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中卯的俯视图是（）知识点2三视图的画法4.如图，是由3个相同的小正方体搭成的几何体，画出该几何体的三视图.中档提分训练5.观察如图所示的几何体，下列关于其三视图的说法正确的是（）A.主视图既是中心对称图形，又是轴对称图形B.左视图既是中心对称图形，又是轴对称图形C.俯视图既是中心对称图形，又是轴对称图形D.主视图、左视图、俯视图都是中心对称图形6.如图所示的几何体，其俯视图是（）7.沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（）8.画出如图所示立体图的三视图.拓展素养训练9.【核心素养·空间观念】学生玩一种游戏，需按墙上的空洞造型摆出相同姿势才能穿墙而过，否则会被墙推入水池，类似地，一个几何体恰好可以无缝隙地以3个不同形状的“姿势”穿过“墙”上的3个空洞，则该几何体为（）第2课时由三视图确定几何体学霸笔记由三视图确定几何体：先根据三视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.基础分点训练知识点由三视图确定几何体1.如图是某几何体的三视图，则该几何体是（）A.圆锥B.圆柱C.长方体D.三棱柱2.与如图所示的三视图所对应的实物图是（）3.【真实问题情境】通过小颖和小明的对话，我们可以判断他们共同搭的几何体是（）中档提分训练4.（2024·酒泉三模）某几何体的三视图如图所示，则该几何体是（）5.【传统文化】（2024·广西桂林模拟）图（1）是矗立千年而不倒的应县木塔一角，全塔使用了54种形态各异的斗拱.斗拱是中国建筑特有的一种结构，位于柱与梁之间.斗拱由斗、升、拱、翘、昂组成，图（2）是其中一个组成部件的三视图，则这个部件是（）图（1）图（2）6.小明用若干个相同的小正方体搭成的一个几何体的三视图如图所示，由此可知，搭成这个几何体的小正方体最多有（）A.13个B.12个C.11个D.10个第3课时由三视图确定几何体的表面积或体积学霸笔记由三视图计算几何体的表面积或体积的方法：先由三视图想象出几何体的形状，再进一步画出展开图，最后进行计算.基础分点训练知识点由三视图确定几何体的表面积或体积1.如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（）A.4π cm3B.8π cm3C.16π cm3D.32π cm32.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为.3.如图，是某几何体的三种视图.（1）说出这个几何体的名称；（2）若其看到的三个图形中图1的长为15 cm，宽为4 cm；图2的宽为3 cm；图3直角三角形的斜边长为5 cm，试求这个几何体的所有棱长的和是多少，它的表面积多大？中档提分训练4.【核心素养·空间观念】（2024·陇南县级模拟）某圆锥形遮阳伞主视图如图所示，若∠OAB＝30°，OA＝2 m，则遮阳伞伞面的面积（圆锥的侧面积）为（）A.2√3π m2B.√3π m2C.2π m2D.4π m25.（2024·武威校级一模）一个长方体的三种视图如图所示，若其俯视图为正方形，则这个长方体的体积为cm3.6.一个长方体的三视图如图所示，若其俯视图为正方形，求这个长方体的表面积.7.李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度.如图所示，该工件的体积是多少？拓展素养训练8.如图是一个几何体的三视图（单位：cm）.（1）写出这个几何体的名称；（2）根据图中所示数据计算这个几何体的表面积；（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC 的中点D，请你求出这个线路的最短路程.参考答案1.视图：物体在某一方向光线下的正投影.主视图：在正面内得到的由前向后观察物体的视图；俯视图：在水平面内得到的由上向下观察物体的视图；左视图：在侧面内得到的由左向右观察物体的视图.2.三视图的规律：主视图与俯视图要“长对正”，主视图与左视图要“高平齐”，左视图与俯视图要“宽相等”.注意：在画三视图时，看得见的轮廓用实线表示，看不见的轮廓要用虚线表示.基础分点训练知识点1三视图的有关概念1.（2024·甘肃）如图所示，该几何体的主视图是（C）2.（2024·临夏州）马家窑彩陶绚丽典雅，符号丰富，被称为彩陶文化的“远古之光”.如图是一件马家窑彩陶作品的立体图形，有关其三视图说法正确的是（D）A.主视图和左视图完全相同B.主视图和俯视图完全相同C.左视图和俯视图完全相同D.三视图各不相同3.在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中卯的俯视图是（C）知识点2三视图的画法4.如图，是由3个相同的小正方体搭成的几何体，画出该几何体的三视图.解：该几何体的三视图如图所示.中档提分训练5.观察如图所示的几何体，下列关于其三视图的说法正确的是（C）A.主视图既是中心对称图形，又是轴对称图形B.左视图既是中心对称图形，又是轴对称图形C.俯视图既是中心对称图形，又是轴对称图形D.主视图、左视图、俯视图都是中心对称图形6.如图所示的几何体，其俯视图是（C）7.沿正方体相邻的三条棱的中点截掉一部分，得到如图所示的几何体，则它的主视图是（A）8.画出如图所示立体图的三视图.解：立体图的三视图如图所示.拓展素养训练9.【核心素养·空间观念】学生玩一种游戏，需按墙上的空洞造型摆出相同姿势才能穿墙而过，否则会被墙推入水池，类似地，一个几何体恰好可以无缝隙地以3个不同形状的“姿势”穿过“墙”上的3个空洞，则该几何体为（A）第2课时由三视图确定几何体学霸笔记由三视图确定几何体：先根据三视图想象立体图形的前面、上面和左侧面，然后综合起来考虑整体图形.基础分点训练知识点由三视图确定几何体1.如图是某几何体的三视图，则该几何体是（C）A.圆锥B.圆柱C.长方体D.三棱柱2.与如图所示的三视图所对应的实物图是（A）3.【真实问题情境】通过小颖和小明的对话，我们可以判断他们共同搭的几何体是（D）中档提分训练4.（2024·酒泉三模）某几何体的三视图如图所示，则该几何体是（A）5.【传统文化】（2024·广西桂林模拟）图（1）是矗立千年而不倒的应县木塔一角，全塔使用了54种形态各异的斗拱.斗拱是中国建筑特有的一种结构，位于柱与梁之间.斗拱由斗、升、拱、翘、昂组成，图（2）是其中一个组成部件的三视图，则这个部件是（C）图（1）图（2）6.小明用若干个相同的小正方体搭成的一个几何体的三视图如图所示，由此可知，搭成这个几何体的小正方体最多有（A）A.13个B.12个C.11个D.10个第3课时由三视图确定几何体的表面积或体积学霸笔记由三视图计算几何体的表面积或体积的方法：先由三视图想象出几何体的形状，再进一步画出展开图，最后进行计算.基础分点训练知识点由三视图确定几何体的表面积或体积1.如图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（A）A.4π cm3B.8π cm3C.16π cm3D.32π cm32.已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的侧面积为108.3.如图，是某几何体的三种视图.（1）说出这个几何体的名称；解：（1）三棱柱.（2）若其看到的三个图形中图1的长为15 cm，宽为4 cm；图2的宽为3 cm；图3直角三角形的斜边长为5 cm，试求这个几何体的所有棱长的和是多少，它的表面积多大？+++（2）棱长和为：（3＋4＋5）×2＋15×3＝69（cm）.侧面积为：3×15＋4×15＋5×15＝180（cm2）.＝6（cm2）.底面积为：3×4×12表面积为：180＋6×2＝192（cm2）.中档提分训练4.【核心素养·空间观念】（2024·陇南县级模拟）某圆锥形遮阳伞主视图如图所示，若∠OAB＝30°，OA＝2 m，则遮阳伞伞面的面积（圆锥的侧面积）为（A）A.2√3π m2B.√3π m2C.2π m2D.4π m25.（2024·武威校级一模）一个长方体的三种视图如图所示，若其俯视图为正方形，则这个长方体的体积为144cm3.6.一个长方体的三视图如图所示，若其俯视图为正方形，求这个长方体的表面积.解：根据三视图，得长方体如图所示，则AB＝3√2，CE＝4.∵AC2＋BC2＝AB2∴AC＝BC＝3∴正方形ACBD的面积为3×3＝9.这个长方体的侧面积为4AC·CE＝4×3×4＝48.∴这个长方体的表面积为48＋9＋9＝66.7.李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度.如图所示，该工件的体积是多少？解：根据三视图，知该工件是由大、小两个圆柱组合成的几何体.大、小两圆柱体底面直径分别是4 cm和2 cm.大、小两圆柱体的高分别是4 cm和1 cm.大圆柱体的体积为：π×22×4＝16π（cm3）小圆柱体的体积为：π×12×1＝π（cm3）.∴该工件体积为：16π＋π＝17π（cm3）.拓展素养训练8.如图是一个几何体的三视图（单位：cm）.（1）写出这个几何体的名称；解：（1）这个几何体的名称是圆锥.（2）根据图中所示数据计算这个几何体的表面积；（2）S表＝S侧＋S底＝πrl＋πr2＝π×2×6＋π×22＝16π（cm2）.（3）如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC 的中点D，请你求出这个线路的最短路程.（3）如图，将圆锥侧面展开，线段BD为所求的最短路程.设∠BAB'＝x°.⏜的长根据题意，得底面圆的周长等于BB'，解得x＝120.即2×π×2＝x×π×6180∴∠BAB'＝120°.⏜的中点，AB＝AC＝6 cm∵点C为BB'∴∠CAB＝60°.∴△ABC是等边三角形.又∵点D为AC的中点∴∠ADB＝90°.∴BD＝AB·sin 60°＝6×√3＝3√3（cm）.2∴这个线路的最短路程为3√3cm.。

第二十九章投影与视图29.2三视图一、选择题：在每小题给出的四个选项中，只有一项是符合题目要求的．1．观察如图所示的两个物体可知，它的俯视图是A．B．C．D．【答案】A【解析】从上面看左边是一个圆，右边是一个正方形，故A正确；故选A．2．某几何体的三视图如图，则该几何体是A．长方体B．圆柱C．球D．正三棱柱【答案】B【解析】根据主视图和俯视图为长方形可得此几何体为柱体，左视图为圆可得此几何体为圆柱，故选B．3．如图所示几何体的主视图是A．B．C．D．【答案】A【解析】该几何体的主视图为，故选A．4．从正面看如图所示的立体图形，得到的平面图形是A．B．C．D．【答案】A【解析】从正面看如图所示的立体图形，得到的平面图形是：．故选A．5．我们从不同的方向观察同一物体时，可能看到不同的图形，则从正面、左面、上面观察都不可能看到矩形的是A．B．C．D．【答案】C【解析】A、主视图为长方形，左视图为长方形，俯视图为长方形，故本选项错误；B、主视图为长方形，左视图为长方形，俯视图为圆，故本选项错误；C、主视图为等腰梯形，左视图为等腰梯形，俯视图为圆环，从正面、左面、上面观察都不可能看到长方形，故本选项正确；D、主视图为三角形，左视图为三角形，俯视图为有对角线的矩形，故本选项错误．故选C．6．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有A．3个B．5个C．7个D．9个【答案】B【解析】由主视图和左视图可确定所需正方体个数最少时俯视图为：，则组成这个几何体的小正方体最少有5个．故选B．二、填空题：请将答案填在题中横线上．7．从某一个方向观察一个正六棱柱，可看到如图所示的图形，其中四边形ABCD为矩形，E、F分别是AB、DC的中点，若AD=8，AB=6，则这个正六棱柱的侧面积为__________．【答案】9638．一个长方体从正面和左面看到的图形如图所示（单位cm），则从其上面看到的图形的面积是__________．【答案】6cm2【解析】根据从左面、从正面看到的形状图的相关数据可得：从上面看到的形状图是长为3宽为2的长方形，则从上面看到的形状图的面积是2×3=6（cm2）；故答案为：6cm2．9．如图是某几何体的三视图，则该几何体左视图的面积为__________．【答案】123cm2三、解答题：解答应写出文字说明、证明过程或演算步骤．10．如图所示，由一个底面为正方形的长方体与一个三棱柱构成的立体图形，请画出从三个方向看到的图形．【解析】如图所示：．11．某几何体从正面、左面、上面看到的平面图形如图所示，其中从正面看到的图形和从左面看到的图形完全一样．（1）求该几何体的侧面面积（结果保留π）； （2）求该几何体的体积（结果保留π）【解析】（1）由三视图知该几何体是底面直径为6，高为8的圆柱体， ∴该几何体的侧面面积为π•6×8=48π；学科-网 （2）此圆柱体的体积为π•（62）2×8=72π． 12．如图是一个钢坯零件的三视图，其中俯视图为菱形，其测量数据如图所示（单位：cm ）．请根据以上信息求出该钢坯零件的表面积．【解析】由题意可得：菱形面积=186242⨯⨯=（cm 2），边长=2234+=5（cm ）， ∴该钢坯零件的体积=24×6=144（cm 3）；表面积=5×6×4+24×2=168（cm 2）．。

人教版九年级数学下册第二十九章投影与视图29.2 三视图同步测试题一、选择题1．如图所示，正三棱柱的左视图(A)2．如图是由一个长方体和一个球组成的几何体，它的主视图是(C)3．如图是某几何体的三视图，则该几何体是(B)A．长方体B．正方体C．三棱柱D．圆柱4．如图所示的几何体是由9个大小相同的小正方体组成的，将小正方体①移走后，所得几何体的三视图没有发生变化的是(A)A．主视图和左视图 B．主视图和俯视图C．左视图和俯视图D．主视图、左视图、俯视图3．如图是某个几何体的三视图，则该几何体的形状是(D)A．长方体 B．圆锥 C．圆柱 D．三棱柱5．某正方体的每个面都有一个汉字，如图是它的一种展开图，那么在原正方体中，与“国”字所在面相对的面上的汉字是(D)A．厉 B．害 C．了 D．我6．某个长方体的主视图是边长为1 cm的正方形．沿这个正方形的对角线向垂直于正方形的方向将长方体切开，截面是一个正方形．那么这个长方体的俯视图是(D)7.如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的(A)A．主视图会发生改变 B．俯视图会发生改变C．左视图会发生改变 D．三种视图都会发生改变8.如图所示的几何体的主视图是(D)9.长方体的主视图与俯视图如图所示，则这个长方体的体积是(C)A.52B.32C.24D.910.如下左图是一个长方体包装盒，则它的平面展开图是(A)A B C D二、填空题1112．如图是按1∶10的比例画出的一个几何体的三视图，则该几何体的侧面积是200π cm213.如图是某几何体的三视图，根据图中数据，求得该几何体的体积为70π14．如图，在一次数学活动课上，张明用17个边长为1的小正方体搭成了一个几何体，然后他请王亮用其他同样的小正方体在旁边再搭一个几何体，使王亮所搭几何体恰好可以和张明所搭的几何体拼成一个大长方体(不改变张明所搭几何体的形状)，那么王亮至少还需要19个小正方体，王亮所搭几何体表面积为48．三、解答题15．一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体(如图所示，圆锥在圆柱上底面正中间放置)摆在讲桌上，请你画出这个几何体的三视图．解：如图.16．根据如图所示的几何体的三视图描述物体的形状．解：几何体的形状为：根据如图所示的三视图求几何体的表面积，并画出物体的展开图.【解答】 由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成. 则圆锥，圆柱底面半径为r ＝5. 由勾股定理，得圆锥母线长R ＝5 2. S 圆锥侧面积＝12lR ＝12×10π×52＝252π.∴S 表面积＝π×52＋10π×20＋252π ＝25π＋200π＋252π ＝225π＋252π ＝(225＋252)π.该物体的展开图如图所示.17．如图是一个几何体的三视图(单位：cm)．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体中的点B出发，沿表面爬到AC的中点D，请你求出这个线路的最短路程．解：(1)圆锥．(2)S表＝S扇形＋S圆＝πrl＋πr2＝12π＋4π＝16π(cm2)．(3)如图，将圆锥侧面展开，线段BD为所求的最短路程．由条件，得∠BAB′＝120°，∵C为BB′的中点，AB＝6 cm，∴∠CAB＝60°，△ABC是等边三角形．又∵D为AC的中点，∴∠ADB＝90°，BD＝AB·sin60°＝3 3 cm.即蚂蚁爬行路线的最短距离为3 3 cm.。

29.2 三视图【A组-基础题】1．如图，由5个完全相同的小正方体组合成一个立体图形，它的左视图是（）A．B．C．D．【详解】从左面看易得第一层有2个正方形，第二层最左边有一个正方形．故选：B．2．如图，由4个相同正方体组合而成的几何体，它的左视图是()A．B．C．D．【详解】观察图形，从左边看得到两个叠在一起的正方形，如下图所示：，故选A.3．下列几何体中，其主视图为三角形的是（）A．B．C．D．【详解】A．圆柱的主视图为矩形，∴A不符合题意；B．正方体的主视图为正方形，∴B不符合题意；C．球体的主视图为圆形，∴C不符合题意；D．圆锥的主视图为三角形，∴D符合题意．故选D．4．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（ ）A．B．C．D．【详解】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．5．如图是某几何体的三视图，该几何体是（）A．圆柱B．圆锥C．三棱锥D．长方体【详解】解：长方体的三视图都是长方形，故选D．6．下面的几何图形是由四个相同的小正方体搭成的，其中主视图和左视图相同的是( )A．B．C．D．【详解】解：A、主视图看到的是2层，3列，最下1层是3个，上面一层是1个，第2列是2个；左视图是2层，上下各1个；B．主视图看到的是3层，最下1层是2个，上面2层在下面1层的中间，各1个，左视图是3层，每层各一个；C．主视图是2行2列，下面1层是2个，上面1层1个，左面1列是2个；左视图是2层2列，下面1层是2个，上面1层1个，左面1列是2个，故主视图和左视图相同；D．主视图是2层2列，下面1层2个，上面1层1个，右面1列2个，左视图也是2层2列，下面1层2个，上面1层1个，左面1列2个．故选：C．7．几何体的三视图如图所示，这个几何体是（）A．B．C．D．【详解】解：根据A，B，C，D三个选项的物体的主视图可知，与题图有吻合的只有C选项，故选：C．8．如图是一个几体何的三视图（图中尺寸单位：cm），则这个几何体的侧面积为（ ）A．48πcm2B．24πcm2C．12πcm2D．9πcm2【详解】解：由三视图得这个几何体为圆锥，圆锥的母线长为8，底面圆的直径为6，所以这个几何体的侧面积＝×π×6×8＝24π（cm2）．故选：B．9．由一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块有（ ）A．3块B．4块C．6块D．9块【详解】解：从俯视图可得最底层有3个小正方体，由主视图可得有2层上面一层是1个小正方体，下面有2个小正方体，从左视图上看，后面一层是2个小正方体，前面有1个小正方体，所以此几何体共有四个正方体．故选B．10．已知一个组合体是由几个相同的正方体叠合在一起组成，该组合体的主视图与俯视图如图所示，则该组合体中正方体的个数最多是（）A．10B．9C．8D．7【详解】解：从俯视图可得最底层有5个小正方体，由主视图可得上面一层是2个，3个或4个小正方体，则组成这个几何体的小正方体的个数是7个或8个或9个，组成这个几何体的小正方体的个数最多是9个．故选B．11．如图，一个正方体由27 个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，则最多可以取走_________个小立方块．【详解】若新几何体与原正方体的表面积相等，则新几何体的面与原来的几何体的面相同，所以最多可以取走16个小立方块，只需要保留正中心三个正方体，四个角各两个，保留11个小正方体.故答案为1612．如图，是由一些小立方块所搭几何体的三种视图，若在所搭几何体的基础上（不改变原几何体中小立方块的位置），继续添加相同的小立方块，以搭成一个大正方体，至少还需要________个小立方块．【详解】试题解析：由主视图可知，搭成的几何体有三层，且有4列；由左视图可知，搭成的几何体共有3行；第一层有7个正方体，第二层有2个正方体，第三层有1个正方体，共有10个正方体，∵搭在这个几何体的基础上添加相同大小的小正方体，以搭成一个大正方体，∴搭成的大正方体的共有4×4×4=64个小正方体，∴至少还需要64-10=54个小正方体．13．一个几何体的三视图如图所示，则该几何体的表面积为____________．【详解】解：观察该几何体的三视图发现其为半个圆柱，半圆柱的直径为2，高为1，故其表面积为：π×12+（π+2）×2=3π+4，故答案为：3π+4．14．用小正方体搭一几何体，从正面和上面看如图所示，这个几何体最少要_______个正方体，最多要_______个正方体.正面上面【详解】搭这样的几何体最少需要7+2+1=10个小正方体，最多需要7+4+3=14个小正方体；故最多需要14个小正方体，最少需要10个小正方体．故答案为10，14；15．三棱柱的三视图如图所示，EFG中，EF=8cm，EG=12cm，∠EGF=30°，则AB的长为_______cm．【详解】解：过点E作EQ⊥FG于点Q，由题意得：EQ=AB，∵EG=12cm，∠EGF=30°，∴EQ=AB=×12=6（cm）．故答案为：616．如图是由两个长方体组合而成的一个立体图形的三视图，根据图中所示尺寸（单位：mm），计算出这个立体图形的表面积．【详解】根据三视图可得：上面的长方体长4mm，高4mm，宽2mm，下面的长方体长8mm，宽6mm，高2mm，∴立体图形的表面积是：4×4×2+4×2×2+4×2+6×2×2+8×2×2+6×8×2-4×2=200（mm2）．故答案为200 mm2．17．用小立方块搭一个几何体，使它从正面和上面看到的形状如下图所示，从上面看到形状中小正方形中的字母表示在该位置上小立方块的个数，请问：（1）俯视图中b=__________，a=__________．（2）这个几何体最少由__________个小立方块搭成．（3）能搭出满足条件的几何体共__________种情况，请在所给网格图中画出小立方块最多时几何体的左视图．（为便于观察，请将视图中的小方格用斜线阴影标注，示例：）．【详解】试题解析：（1）b=1，a=3；（2）1+1+2+1+1+3=9个；（3）共7种情况，当d=2，e=2，f=2时小立方块最多.此时，左视图为：18．5个棱长为1的正方体组成如图所示的几何体．(1)该几何体的体积是__ __(立方单位)，表面积是__ __(平方单位)；(2)画出该几何体的主视图和左视图．【详解】解：（1）每个正方体的体积为1，∴组合几何体的体积为5×1=5；∵组合几何体的前面和后面共有5×2=10个正方形，上下共有6个正方形，左右共6个正方形，每个正方形的面积为1，∴组合几何体的表面积为22．故答案为5，22；（2）作图如下：。

29.2 三视图基础闯关全练1．如图29-2-1所示的几何体的主视图是( )A ．B ．C ．D ．2．下列几何体中，俯视图为三角形的是 ( )A ．B ． C． D ．3．图29-2-2是由5个大小相同的小正方体摆成的立体图形，它的主视图是( )A ．B ．C ．D ．4．图29-2-3是由长方体和圆柱组成的几何体．它的俯视图是( )A ．B ．C ．D ．5．三本相同的书叠成如图29-2-4所示的几何体，它的主视图是( )A ．B ．C ．D ．6．如图29-2-5，画出此立体图形的三视图．7．由几个相同的边长为1的小立方块搭成的几何体的俯视图如图29-2-6所示，方格中的数字表示该位置上的小立方块的个数．(1)请在如图29-2-7所示的方格纸中分别画出这个几何体的主视图和左视图： (2)根据三视图，请求出这个几何体的表面积（包括底面积）．8．图29-2-8是某几何体的三视图，则这个几何体是( )A ．棱柱B ．圆柱C ．棱锥D ．圆锥9．图29-2-9是几个一样的小正方体摆出的立体图形的三视图，由三视图可知小正方体的个数为( )A.6B.5C.4D.310.图29-2-10是一个几何体的三视图（图中尺寸单位：cm ），根据图中数据计算，这个几何体的表面积为_______ c m²．能力提升全练1．如图29-2-11所示的几何体的主视图正确的是( )A.B.C.D.2．从一个棱长为3 cm 的大立方体中挖去一个棱长为1cm 的小立方体，得到的几何体如图29-2-12所示，则该几何体的左视图正确的是( )A.B.C.D.3．圆锥的主视图与左视图都是边长为4的等边三角形，则圆锥的侧面展开图中扇形的圆心角是 ( )A.90ºB.120ºC.150ºD.180º4．用四个相同的小立方体组成几何体，要求每个几何体的主视图、左视图、俯视图中至少有两种视图的形状是相同的，下列四种摆放方式中不符合要求的是 ( )A.B.C.D.5．由若干个完全相同的小正方体组成一个立体图形，它的左视图和俯视图如图29-2-13所示，则小正方体的个数不可能是( )A ．5B ．6C ．7D ．86．已知某几何体的三视图如图29-2-14所示，其中俯视图为正六边形，则该几何体的表面积为_________.三年模拟全练1．下列水平放置的几何体中，俯视图是矩形的是 ( )A.B.C.D.2．由五个相同的立方体搭成的几何体如图29-2-15所示，则它的左视图是( )A. B. C. D.3．图29-2-16是一几何体的三视图，则这个几何体可能是( )A ．三棱柱B ．三棱锥C ．圆柱D ．圆锥4．如图29-2-17，该几何体的左视图是( )A.B. C. D.5．一个几何体的三视图如图29-2-18所示，则该几何体的侧面展开图的面积为__________．五年中考全练1．下列几何体中，主视图与俯视图不相同的是 ( )A.B. C. D.2．如图29-2-19所示几何体的左视图是( )A.B.C.D.3．已知某物体的三视图如图29-2-20所示，那么与它对应的物体是( )A.B.C.D.4．图29-2-21是某圆锥的主视图和左视图，该圆锥的侧面积是( )A. 25π B ．24π C ．20π D.15π5．一个几何体的主视图和俯视图如图29-2-22所示，若这个几何体最多由a 个小正方体组成，最少由b 个小正方体组成，则a+b 等于( )A.10B.llC.12D.136．三棱柱(如图29-2-23①)的三视图如图29-2-23②所示，已知△EFG 中，EF=8 cm ，EG=12 cm ，∠E FG =45º，则AB 的长为_________cm.核心素养全练1．将如图29-2-24所示的直角三角形ABC 绕直角边AB 所在的直线旋转一周得到一个几何体，从正面看这个几何体，得到的平面图形应为 ( )A.B.C.D.2．在仓库里堆放着若干个相同的正方体货箱，这堆货箱的三视图如图29-2-25所示，若每个箱子里都装有10个篮球，则这堆正方体货箱中所装的篮球总数为_________.29.2三视图1.C 圆锥体的主视图是等腰三角形，故选C．2.C A项，圆锥的俯视图是圆且中心有一个点，故A不符合题意；B项，长方体的俯视图是矩形，故B不符合题意；C项，三棱柱的俯视图是三角形，故C符合题意；D 项，四棱锥的俯视图是由几个三角形拼成的四边形，故D不符合题意，故选C．3.A从正面看易得第一层有3个正方形，第二层有1个正方形，且位于中间的位置，故选A．4.A该组合体上方的圆柱的俯视图为圆，下方的长方体的俯视图为正方形，且圆的直径小于正方形的边长，故选A．5.B主视图是从正面看到的图形，故选B．6．解析该几何体的三视图如图所示．7．解析(1)如图所示．(2)该几何体的表面积为5+2+5+4+4+3+5=28.8.D 由题图可知主视图和左视图都是等腰三角形，∴该几何体为锥体，而俯视图是有圆心的圆，∴该几何体是圆锥，故选D．9.C由主视图得该几何体由两层小正方体构成，由俯视图得第一层有3个小正方体，再结合主视图和左视图可知第二层有1个小正方体，把小正方体的个数在俯视图上标出来（如图），所以共有4个小正方体，故选C．10.答案16π解析由三视图可知该几何体为圆锥，根据三视图知该圆锥的母线长为 6 cm ，底面圆的半径为2 cm ，故表面积为π×2×6+π×2²=16π(cm ²). 1.D 由主视图的定义知选D ．2．C 从左侧观察此正方体，看到的是一个正方形，但在右上角有一个用虚线表示的小正方形，排除A 、B ，但D 选项用虚线表示的小正方形的边长过大，所以错误，故选C ．3.D 由题意知圆锥的母线长为4，底面圆的直径为4，设圆锥的侧面展开图中扇形的圆心角是n º，根据题意，得ππ41804=⋅⋅n ，解得n=180，则所求圆心角是180º，故选D ．4.C 选项A ，几何体的主视图、左视图是相同的；选项B ，几何体的主视图、俯视图是相同的；选项C ，几何体的主视图、左视图、俯视图都不相同；选项D ，几何体的主视图、左视图是相同的．故选C ．5.A 由左视图可得，几何体第2层上至少有1个小正方体，由俯视图可知，几何体第1层上一共有5个小正方体，故小正方体的个数最少为6，故小正方体的个数不可能是5．故选A ． 6．答案48+123解析由几何体的三视图判断这个几何体为正六棱柱，由主视图的数据可知，此正六棱柱的高为4，正六边形ABCDEF 外接圆的直径AD=4，则半径为2．故该几何体的表面积=S 侧面+2S 正六边形=2×6×4+2×6×21×2×3=48+123.一、选择题1.B 圆柱的俯视图是圆，故A 错误；长方体的俯视图是矩形，故B 正确；三棱柱的俯视图是三角形，故C 错误；圆锥的俯视图是有圆心的圆，故D 错误．故选B 2．D 左视图中第一层有三个小正方形，第二层的左边有一个小正方形．故选D ． 3.A 根据主视图和左视图为矩形判断该几何体是柱体，根据俯视图是三角形可判断这个几何体是三棱柱．故选A ．4.C 从左边看是一个正方形被水平地分成3部分，中间的两条线是虚线，故C 正确，故选C ． 二、填空题 5．答案 6π cm ²解析由主视图和左视图为长方形可得该几何体为柱体，由俯视图为圆可得该几何体为圆柱，圆柱的侧面展开图为矩形，两边长分别为2π cm 和3 cm ，则侧面展开图的面积为2π×3=6π cm ². 一、选择题1.B 正方体的主视图和俯视图都是正方形：四棱锥的主视图是三角形，俯视图是矩形（包含对角线和交点）；圆柱的主视图和俯视图都是矩形；球的主视图和俯视图都是圆，故选B ．2.D 从左边看到的图形为矩形，要注意看不见的线用虚线画出，故选D ．3.B 由主视图和左视图可得此几何体为柱体和柱体的组合体，根据俯视图可判断出此几何体上方部分为圆柱，下方部分为长方体，且长方体的宽与圆柱的直径相等，故选B ．4.C根据圆锥的主视图、左视图知，该圆锥的轴截面是一个底边长为8，高为3的等腰三角形（如图），AB=2243 =5．底面半径为4，故侧面积为π×4×5=20π，故选C．5.C在俯视图中标出对应位置上的小正方体数，所有情况如图所示．由图可知，a=7，b=5，则a+b=12.二、填空题6．答案42解析由三视图的性质可知，△EFG中，边FG上的高长等于AB的长，∵EF=8 cm,∠E F G=45º，∴AB=8×sin 45º=42cm．1.C直角三角形ABC绕直角边AB所在直线旋转一周得到的几何体是圆锥，从正面看这个几何体，得到的平面图形是等腰三角形，故选C．2．答案90解析由俯视图知该几何体有2行3列，结合主视图和左视图知正方体货箱的分布情况如下：∴这堆正方体货箱中所装的篮球总数为10×(1+3+3+1+1)=90．。
