功能指令(SFTR_SFTL) PPT

  • 格式：ppt
  • 大小：558.00 KB
  • 文档页数：27

下载文档原格式

  / 27

合集下载

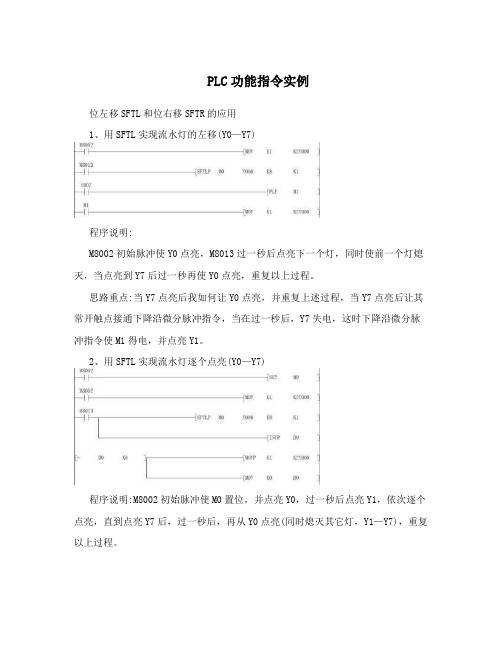

PLC功能指令实例

PLC功能指令实例

PLC功能指令实例位左移SFTL和位右移SFTR的应用1、用SFTL实现流水灯的左移(Y0—Y7)程序说明:M8002初始脉冲使Y0点亮，M8013过一秒后点亮下一个灯，同时使前一个灯熄灭，当点亮到Y7后过一秒再使Y0点亮，重复以上过程。

思路重点:当Y7点亮后我如何让Y0点亮，并重复上述过程，当Y7点亮后让其常开触点接通下降沿微分脉冲指令，当在过一秒后，Y7失电，这时下降沿微分脉冲指令使M1得电，并点亮Y1。

2、用SFTL实现流水灯逐个点亮(Y0—Y7)程序说明:M8002初始脉冲使M0置位，并点亮Y0，过一秒后点亮Y1，依次逐个点亮，直到点亮Y7后，过一秒后，再从Y0点亮(同时熄灭其它灯，Y1—Y7)，重复以上过程。

思路说明:首先是依次逐个点亮，可以用位左移实现，此后每点亮一盏灯，寄存器D0中就记一次数，目的是当亮至全亮，做一个判断的条件，从而重新开始。

3、用SFTL实现流水灯单数点亮程序说明:所谓单数点亮就是Y1，Y3，Y5，Y7轮流点亮，M8002初始脉冲使Y1点亮，过一秒后Y3点亮并且关闭之前的灯Y1，依次类推。

直到Y7点亮后，从头使Y1点亮。

思路说明:开始的时候先使单数Y1点亮，过一秒后使左移指令STFL左移两位，从而使Y3点亮，Y1熄灭，一直到Y7点亮的时候，接通下降沿微分脉冲指令，Y7点亮一秒后，先使全部灯熄灭，下降沿微分脉冲指令时M1接通，从而使Y1点亮，重复以上过程。

4、用SFTL实现流水灯双数点亮程序说明:所谓双数点亮就是Y0，Y2，Y4，Y6轮流点亮，M8002初始脉冲使Y0点亮，过一秒后Y2点亮并且关闭之前的灯Y0，依次类推。

直到Y6点亮后，从头使Y0点亮。

思路说明:开始的时候先使双数Y0点亮，过一秒后使左移指令STFL左移两位，从而使Y2点亮，Y0熄灭，一直到Y6点亮的时候，接通下降沿微分脉冲指令，Y6点亮一秒后，先使全部灯熄灭，下降沿微分脉冲指令时M1接通，从而使Y0点亮，重复以上过程。

《功能指令SFTRSFTL》课件

《功能指令SFTRSFTL》课件
解释遇到误操作时的处理方法，以防止可能 的风险和损失。
优势分析
1 提高金融市场的透明度和监管效率 2 降低市场风险和诈骗风险
介绍功能指令对金融市场透明度和监管效 率的积极影响。
探讨功能指令对降低市场风险和诈骗风险 的重要性。
常见问题解答
1 功能指令的应用场
景
2 功能指令的参数设
置
回答常见问题，介绍功 能指令的具体应用场景。
解释功能指令中参数设 置的相关问题和注意事 项。
3 功能指令的操作流
程
对功能指令的操作流程 进行解答，以帮助用户 更研究
方向
2 个人对功能指令的看法和建议
分享个人对功能指令的观点和建议。
展望功能指令在未来的发展前景和可能的
应用研究方向。
《功能指令SFTRSFTL》 PPT课件
本PPT课件将介绍功能指令SFTRSFTL的概念、分类、使用流程以及相关注 意事项。还将分析功能指令的优势和解答常见问题，展望其未来发展。
概念介绍
SFTR 和 SFTL 的定义及特点
SFTR代表证券融资交易记录，SFTL代表安 全交易持有人状态传递记录。介绍其定义和 特点。
1
验证身份
2
介绍身份验证的流程，确保指令发送
的安全性。
3
接收反馈信息
4
解释如何接收功能指令的反馈信息， 并进行必要的处理。
申请授权
说明功能指令使用的前提和授权过程。
发送指令
详细描述发送功能指令的步骤和方法。
注意事项
功能指令的敏感性和保密性
强调功能指令的敏感性和保密性，以及相关 的安全注意事项。
误操作的处理方法
功能指令的含义和作用
解释功能指令的含义和作用，以及在金融市 场中的重要性。

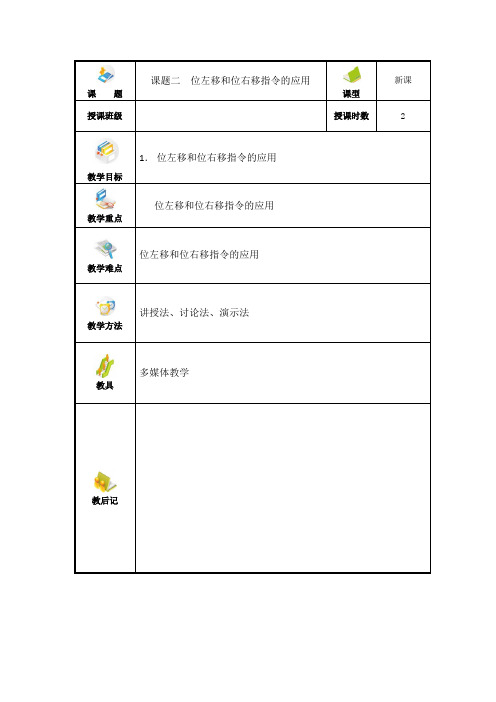

位左移和位右移指令应用5

位左移和位右移指令应用5

课题课型教学目标教学重点教学难点教学方法教具教后记教 学 内 容一、位左移指令(SFTL) 指令格式：• 指令说明位左移指令(SFTL) 用于位元件的左移。

(D.)为n1位移位寄存器， (S.)为n2位数据，当执行该指令时，n1位移位寄存器(D.)将(S.)的 n2位数据向左移动n2位，(S.)(D.)指令格式元件范围可使用软SFTL(P)n1n2n2≤n1≤10240101111110000101111100↓↓↓↓↓↓↓↓X3～X0X3～X0M15～M0M15～M0X10SFTLPX0M0K16K4←左移4位二、位右移指令(SFTR) 指令格式：• 指令说明位右移指令(SFTR) 用于位元件的右移。

(D.)为n1位移位寄存器， (S.)为n2位数据，当执行该指令时，n1位移位寄存器(D.)将(S.)的 n2位数据向右移动n2位。

(S.)(D.)指令格式元件范围可使用软SFTR(P)n1n2n2≤n1≤1024010*******000000000000010111110000000000↓↓↓↓↓↓↓↓X3～X0X3～X0M15～M0M15～M0右移4位→X10SFTRPX0M0K16K4三、指令应用例: 4台水泵轮流运行控制● 由４台三相异步电动机M1～M4驱动4台水泵。

● 正常要求2台运行2台备用。

● 为了防止备用水泵长时间不用造成锈蚀等问题。

要求4台水泵中2台运行，并每隔8小时切换一台，使4台水泵轮流运行。

停止运行X1X0COMY3Y2Y1Y0COM1KM1→(M1)KM2→(M2)KM3→(M3)KM4→(M4)～Y1M0X0SFTL(P)M0Y0K4K1C0RST C0X0M8014C0X1ZRST Y0Y3K480C0X0Y1Y2Y38H8H 00001000110000000000001111111101111Y3Y2Y1Y0M0循环Y08H 8H 8H 8HSA (a)4台水泵运行时序图(c)4台水泵运行梯形图(b)4台水泵运行PLC接线图。

PLC功能指令(课件PPT)

PLC功能指令(课件PPT)

6
⑵ 位组合数据 因为4位BCD码表示1位十进制数据，所以在
FX系列PLC中，用相邻的4个位元件作为一个组合， 表示一个十进制数，表达形式为KnX、KnY、KnM、 KnS等。n—指4位BCD码的个数。例如：
K1X0表示由X3～X0这 4位输入继电器的组合； K3Y0表示由Y13～Y10、Y7～Y0这12位输出继 电器的组合； K4M10表示由M25～M10这16位辅助继电器的组 合。
特殊用
D8000～ D8255
256点
FX2N FX2NC
D0～
D199 128点①
D200～
D511 312点②
D512～
D7999 7488点③
根据参数设定， 可以将D1000以 上作为文件寄存 器使用
D8000～
D8255 256点
① 非停电保持领域，通过设定参数可变更停电保持领域； ② 停电保持领域，通过设定参数可变更非停电保持领域； ③ 无法通过设定参数变更停电保持的特性。
14
15
5. 比较指令 比较指令CMP 是将源操作数 [S1] 和 [S2] 的数据进行比较， 然后将目标操作数 [D]进行相应的操作。如图4－10所示，X0 ＝1时，将C20的当前值与常数K100进行比较。若当前值小 于K100，[D]指定的M0自动置1（即Y0接通）；若当前值等 于K100，M1自动置1（即Y1接通）；若当前值大于K100， M2自动置1（即Y2接通）。在X0 断开，即不执行CMP 指令 时，M0～M2 保持X0断开前的状态。因此若要清除比较结果 需要用RST或ZRST指令。 【说明】数据比较是进行代数值大小比较（即带符号比较）。 所有的源数据均按二进制处理。
16
【应用举例】有一高性能的密码锁，由两组密码数据锁 定。开锁时只有输入两组正确的密码，才能打开锁，锁打开 后，经过5s再重新锁定。

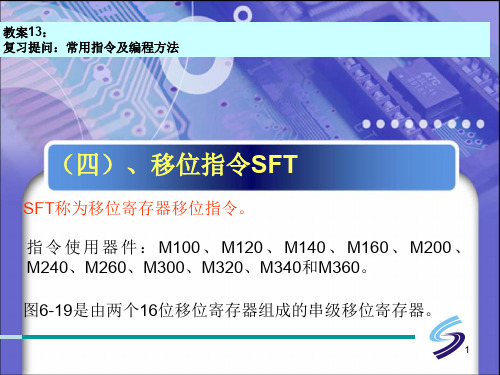

移位指令SFTPPT课件

移位指令SFTPPT课件
连接寄存器三个输入端（IN，CP，R）的接点可以是ＬＤ指 令使用器件中的任意接点。
5.主控/主控返回指令 MC/MCR
MC主控指令或称为公共串联指令。用于在相同的控制条件 下，都包含着串联接点多路输出。
MCR主控返回指令。用于MC指令的复位指令，即返回母线。
指令使用器件：M100～M117。图6-20所示为MC、MCR指 令的用法。
CP：移位脉冲输入端．当连接CP端的接点（X400）每通、 断一次，该移位寄存器的内容由低位（编号小）向高位（编 号大）顺序移动一位。
3
R：移位寄存器复位端．当连接Ｒ的接点（本图中用X401）接 通．寄存器中的内容全部清“O”，对应的辅助继电器全部断开。 如果Ｒ端连接的接点一直处于接通状态，则数据输入和脉冲输 入的信号无效．因此执行移位操作时，复位输入端接点应处于 断开状态。
6.F－20PE编程板上没有MC与MCR指令键，程序输入时可以按
以下方法编程：NOP M100相当于MC M100；END M100
相当于MCR M100
6
(六) 空操作指令NOP
• NOP称为空处理(或称为空操作)指令，用于程序修改 执行NOP指令时，不完成任何操作，只是占用一步的 时间，NOP指令一般用在下列几个方面：
3.两个移位寄存器串级相连，可构成16位(F-20M)或32位(F-40M) 的移位寄存器．程序编制时，应注意先对高16位编程，并把16 位的最高一位状态作为高16位的数据输入信号，而且两组16位 移位寄存器的移位脉信号应该一致，如图6-19所示。
移位寄存器共有三个输入端。
IN：数据输入端，当连接IN的接点（图中为X402）接通时， 表示把“１”送到移位寄存器的最低位，反之则表示把“０” 送到此位（图中为M100）。

《数控常用F、S、T等其它功能代码及代码属性介绍》课件

《数控常用F、S、T等其它功能代码及代码属性介绍》课件
暂停 极坐标取消 极坐标指令 XY平面选择 ZX平面选择 YZ平面选择 英寸输入 毫米输入 返回参考点检测 返回参考点 从参考点返回 刀具补偿注销 刀具补偿——左 刀具补偿——右 刀具长度补偿——正 刀具长度补偿——负 刀具长度补偿注销
数控常用F、S、T等其它功能代码及代码属性介绍
2、数控系统常用其它功能代码 （1）坐标功能
2、数控系统常用其它功能代码
（2）刀具功能
刀具功能是指系统进行选（转）刀或换刀的功能指 令，也称为T功能。刀具功能用地址符T及后面的一组 数字表示。常用刀具功能的指定方法有T4位数法和T2 位数法。
车床：用T4位数表示： 如T0101、T0203等等，其中前两位表示刀位号， 后两位表示刀补号。 铣床加工中心：用T2位数表示： 如T01、T08、T12等等，这两位数字表示刀位号， 而刀补值则通过DXX，HXX，来分别表示半径和长度 补偿。
数控常用F、S、T等其它功能代码及代码属性介绍
1、常用功能指令的属性
（1）代码分组
功能相近的代码分为同一组，同一段中同 组代码只有一个生效，若写多个，则最后一个 代码有效，如：G00 G01 G03;这个程序段G03 有效。同组代码如下表所示。
数控常用F、S、T等其它功能代码及代码属性介绍
常
G功能字 *G00
坐标功能字（又称尺寸功能字）用来设定机床各坐 标的位移量。它一般使用X、Y、Z、U、V、W、P、Q、 R及A、B、C、D、E以及I、J、K等地址符为首，在地 址符后紧跟“+”或“－”号和一串数字，分别用于指定 直线坐标、角度坐标及圆心坐标的尺寸，如X100.0、A －30.0、I－10.10等。
数控常用F、S、T等其它功能代码及代码属性介绍
数控常用F、S、T等其它功能代码及代码属性介绍

功能指令(SFTR_SFTL)


任务三 彩灯控制的实现
• 4.程序中相关指令说明
指令名称 助记符
加1
INC INC(P)
指令代码 （位数）
FNC 24
(16/32)
操作数范围 D(·)
KnY、KnM、KnS T、C、D、V、Z
指令名称
助记符
指令代码 （位数）
减1
DEC DEC(P)
FNC 25
(16/32)
操作数范围 D(·)
KnY、KnM、KnS T、C、D 、V、Z
指令 代码 （位 数）
FNC 22 (16/3 2)
操作数范围
S1(·) S2(·) D(·)
K、H KnX、KnY、KnM、
KnS T、C、D、V、Z
KnY、KnM 、KnS T、C、D
程序步
MUL、MULP…7步 DMUL、 DMULP…13步
指令名 称
助记符
指令代码 （位数）
除法
DIV DIV(P)
电气控制与PLC应用
任务一 简易定时报时器的实现
• 4.程序中相关指令说明
区间比较指令FNC11 ZCP[S1·][S2·] [S3·] [D·]
指令名称 助记符
指令代码 （位数）
S1(·)
操作数范围 S2(·) S(·)
D(·)
程序步
区间比较
ZCP ZCP(P)
FNC 11 (16/32)
K,H KnX、KnY、KnM、KnS
沙洲职业工学院机械动力工程系
电气控制与PLC应用
任务五 流水灯光控制的实现
• 3.程序设计
沙洲职业工学院机械动力工程系
电气控制与PLC应用
任务五 流水灯光控制的实现

13.实验十三 移位寄存器指令实验


２、左移指令（SFTL） 左移指令 SFTL 格式如图 ６.１３.５（a）所示 ，其指令
代号为 FNC３５ 。 指令中 S１ 、D１ 、n１ 和 n２意义同 右移指令 。
当 X０ 第一次脉冲到来时 ，M１５ ～ M１２（４ 位） 移出 ，同时整个 １６ 寄存器中 ，每 ４ 位作为一个单元向 前移动一次 ，X３ 、X２ 、X１ 和 X０ 送最低 ４ 位 M３ 、 M２ 、M１ 和 M０ ； 当 X０ 第二次脉冲到来时 ， 再重复上述左移功能 ， 每次 ４ 位一组向左移位 ， 其功能 如图 6.１３.５（b）所示 。
四 、实验器材 1、可编程序控制器实验台 2、编程电缆 3、连接导线
一台 一根 若干
五、实验报告要求 １、 按一定的格式完成实验报告 。 ２、写出右移 、 左移指令的格式 。 ３、写出实验中所使用的程序 。 并自行设计一程序 ， 使输出 ８ 位中有两个“1”移位 ， 移到规定位置后 ， 再循环往复 。
三 、实验内容及步骤
1.右移指令（SFTR）实验 ① 按图 ６.１３.２（b）所示指令表输入程序,并检查,使 其正确无误 。 ② PLC 置于运行状态 ，X０ 开关合上 ， 运行程序 ， 观察输出 Y０ ～ Y３ 的状态是否和表 ６.１３.１所示真 值表一致 。

③ PLC 置于编程状态，将 M０ ＝ Y０改成 M０＝Y ３ · Y２ · Y１ · Y０，参考图 ６.１３.４ 修改程序 ， 修 改完毕 ， 置 PLC 于运行状态 ， 再合上开关 X０ ， 观 察输出 Y０ ～ Y３ 的状态是否和表 ６.１３.２ 一致 。 ④ PLC 置于编程状态 ， 修改程序，即将移位寄存器从 ４ 位改成 ８ 位 ， 即移位指令中的 K４ 改成 K８（参考 图 ６.１３.４ 程序），修改完成后 ,再置 PLC 在运行状 态 ，合上开关 X０，观察输出 Y０ ～Y７ 的状态 ， 并记 录。

PLC功能指令使用ppt课件

9
（二）应用指令的数据结构
❖ 软元件 ➢ 位元件：只处理ON或OFF两种状态的元件称为位元件 ，如 X、Y、M、S ➢ 字元件：处理数据的元件称为字元件。FX系列的字元件最少 4位，最多32位。如T、C、数据寄存器D。
❖ 位组件 ➢ 位元件组合表示数据：4个位元件作为一个基本单元进行组 合，称为位组件，代表4位BCD码，也表示1位十进制数； ➢ 用KnP表示，K为十进制，n为位元件的组数（n=1～8），P 为位组件的首地址，一般用0结尾的元件。通常的表现形式 为KnX□ 、KnM□、KnS□、KnY□
【能力目标】
1.能熟练运用PLC的基本指令和应用 指令编写PLC程序，并写入PLC进行调 试运行。 2.能熟练运用应用指令解决实际工程 问题。
.
3
《电气控制与PLC应用》
【知识目标】
1.掌握应用指令的基本格式、表示方式、数据 长度、位组件和执行方式等。 2.掌握主要应用指令的使用方法。 3.学会利用应用指令解决实际问题的编程方法， 进一步熟悉编程软件的使用，通过学习，提高 编程技巧。
取反传送指令 FNC14 CML ❖ 操作数 [S]：K,H、KnX、KnY、KnM、KnS、T、C、D、V,Z [D]：KnY、KnM、KnS、T、C、D、V,Z ❖ 说明
➢ 该指令把源操作数[S]中的数据各位取反（1→0， 0→1）后传送到目标操作数[D]中去。
➢ 该指令可以16/32位数据处理和连续/脉冲执行方式
【例】 1.X0接通时，8盏灯全亮；
2.X1接通时,奇数盏灯亮；
3.X2接通时,偶数盏灯亮； 4.X3接通时, 灯全灭。
.
18
《电气控制与PLC应用》
根据控制要求，列出8盏灯的真值表。
输入 端口

三菱PLC的功能指令(课堂PPT)

FX2N系列可编程控制器具有6个和X0～X5对应 的中断输入点，中断指针为I□0△，其中 □=0～5，对应X0～X5；△=0，下降沿中断； △=1，上升沿中断。
2
电
8
⑷主程序结束指令FEND
主程序结束指令FEND(First End) （FNC06）无操作数，占一个程序步，表 示主程序结束。程序执行到这条指令时进 行输出处理、输入处理和监控定时器的刷 新，全部完成后返回到程序的第0步。使 用多条FEND指令时，中断程序应放在最 后的FEND和END之间。
（5）FIFO写入与读出指令。SFWR（Shift Register Write）、SFRD（Shift Register Read） 分别为先进先出（First in First out，简为FIFO） 写入、读出指令，功能指令编号为FNC38和 FNC39。
2
电
19
6.2.5.数据处理指令
（1）区间复位指令。ZRST（Zone Reset）为区间复位指令，其功能指令编 号为FNC40，它是将[D1·][D2·]指令的元 件号范围内的桶内元件成批复位。目标操 作元件可取T,C和D（字元件）或Y，M和 S（位元件）。[D1·][D2·]指定的元件必须 为同一类元件，且[D1·]指定的元件号必须 小于[D2·]指定的元件号。ZRST指令其实 可以说是RST指令的集成。
2
电
15
（2）加1指令和减1指令
1）INC（Increment）加1指令的功能编 号为FNC24，它将指定的目标操作元件中 得二进制数据自动加1。
2）DEC（Decrement）减1指令的功能编 号为FNC25，它将指定的目标操作元件中 得二进制数据自动减1。
2
电
16
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2. I/O分配
• 使用时，在0：00时起动定时器。每15min为一设定单位， 共96个时间单位。时间设定值为钟点数×4。
• 设X0为起停开关；Xl为15min快速调整与试验开关；X2为格 数设定的快速调整与试验开关。
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务一 简易定时报时器的实现
沙洲职业工学院机械动力工程系
电气控制与PLC应用
任务六 步进电机控制的实现 • 4.程序中相关指令说明 位左移指令SFTL [s] [D] [n1] [n2]
位左移指令SFTL的说明 （1）在图中，S为源操作数的最低位，D为被移位的目标操
作数的最低位。n1为目标操作数长度，n2为指定移位的位数。 （2）位左移就是源操作数从目标操作数的低位移入n2位，
ZCP指令是将源操作数[S3·]与[S1·]和[S2·]的内容进行比 较，并比较结果送到目标操作数[D·]中 注意：
（1）使用ZCP时，[S2·]的数值不能小于[S1·] （2）所有的源数据都被看成二进制值处理
例如：
沙洲职业工学院机械动力工程系
大家应该也有点累了，稍作休息
大家有疑问的，可以询问和交
图 右、左循环指令
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务五 流水灯光控制的实现
• 4.程序中相关指令说明
图 带进位的右、左循环指令
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务六 步进电机控制的实现
• 1.控制要求
以三相三拍电机为例，用位移指令实现步进电机正反转和调速控 制。
目标操作数各位向高位方向移n2位，目标操作数中的高n2位 溢出。源操作数各位状态不变。
（3）在指令的连续执行方式中，每一个扫描周期都会移位 一次。在实际控制中，常采用脉冲执行方式。
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务六 步进电机控制的实现 • 4.程序中相关指令说明 位右移指令SFTR [s] [D] [n1] [n2]
电气控制与PLC应用 任务五 流水灯光控制的实现
• 1.控制要求 某灯光招牌有Ll~L8八个灯，要求当起动按钮为ON时，灯L1
亮，并以正序每隔1s轮流点亮，当L8亮后，停2s；然后以反序 每隔1s轮流点亮，当L1再亮后，停2s，重复上述过程。当停止 按钮为ON时，停止工作。试用循环移位指令来实现。分析见梯 形图边文字。 • 2. I/O分配 设起动按钮为X0，停止按钮X1，Ll~L8分别接于K2Y0。
功能指令(SFTR_SFTL)
电气控制与PLC应用
项目八 实用功能指令应用程序设计与实现
学习目标： 通过本项目的学习，进一步了解FX2N系列可
编程控制器的各类功能指令，掌握四则逻辑运 算、移位指令、数据处理指令的使用规则及常 用功能指令的使用，并能用不同方法设计控制 程序。
电气控制与PLC应用 任务一 简易定时报时器的实现 • 1.控制要求
• 2. I/O分配
设Xl为彩灯的控制开关，Y0~Y13为彩灯输出控制。
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务三 彩灯控制的实现
• 3.程序设计
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务三 彩灯控制的实现
• 4.程序中相关指令说明
FNC 24
FNC 25
沙洲职业工学院机械动力工程系
• 2. I/O分配
X0为正反转切换开关(X0为OFF时，正转；X0为ON时，反转)，X2 为起动按钮，X3为减速按钮，X4为增速按钮。三相三拍电机的 脉冲列由Y10~Y12(晶体管输出)送出，作为步进电机驱动电源功 放电路的输入。
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务六 步进电机控制的实现
电气控制与PLC应用 任务二 四则运算式的实现
• 1.控制要求
某控制程序中要进行以下算式的运算：38a/255+2。式中 “a”代表由输入端口送入的二进制数。
• 2. I/O分配
设X020为起停开关，“a”的数据由输入端口K2X0送入， 运算结果通过K2Y0输出。
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务二 四则运算式的实现
• 3.程序设计
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务二 四则运算式的实现
• 4.程序中相关指令说明
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务三 彩灯控制的实现
• 1.控制要求
某彩灯共有12盏，要求彩灯状态变化的时间单元为1s，正 序时亮至全亮、反序时熄至全熄，再循环控制。
应用功能指令构成24h可设定定时时间的控制器，要实现 如下控制。①早上6点半，电铃(Y0)每秒响一次，六次后自 动停止。②9:00~17:00，启动住宅报警系统(Y1)。③晚上6 点开园内照明(Y2)。④晚上10点关园内照明(Y2)。
沙洲职业工学院机械动力工程系
电气控制与PLC应用
任 任务务一一PL简C控易制定实时现电报动时机器单的向实运转现
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务五 流水灯光控制的实现
• 3.程序设计
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务五 流水灯光控制的实现
• 4.程序中相关指令说明
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务五 流水灯光控制的实现
• 4.程序中相关指令说明
• 3.程序设计
沙洲职业工学院机械动力工程系
பைடு நூலகம்
电气控制与PLC应用 任务六 步进电机控制的实现
• 4.程序中相关指令说明
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务六 步进电机控制的实现 • 4.程序中相关指令说明 位左移指令SFTL [s] [D] [n1] [n2]
将源操作数[S]中的位元件的状态送入目标元件[D]中的低n2位中，并依 次将目标操作数向左移位。
• 3.程序设计
沙洲职业工学院机械动力工程系
电气控制与PLC应用 任务一 简易定时报时器的实现
• 4.程序中相关指令说明
区间比较指令FNC11 ZCP[S1·][S2·] [S3·] [D·]
沙洲职业工学院机械动力工程系
电气控制与PLC应用
任务一 简易定时报时器的实现 • 4.程序中相关指令说明 ZCP[S1·][S2·] [S3·] [D·]
