2017_2018学年高中物理第1章静电场习题课567节练习教科版选修3_120180619383

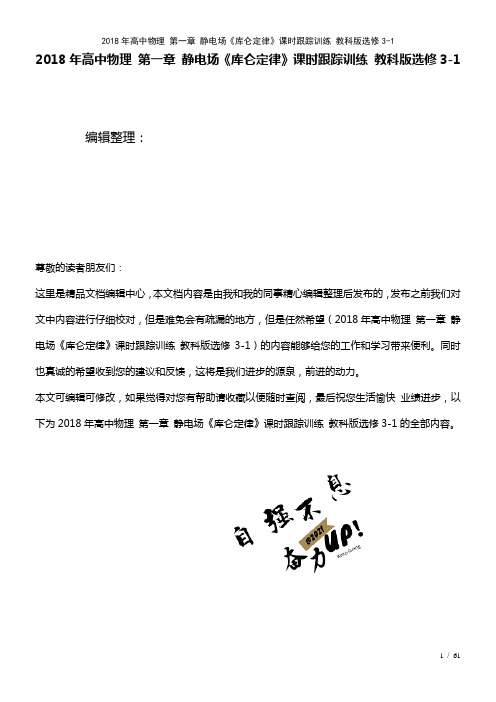

2018年高中物理第一章静电场《库仑定律》课时跟踪训练教科版选修3-1 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年高中物理第一章静电场《库仑定律》课时跟踪训练教科版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018年高中物理第一章静电场《库仑定律》课时跟踪训练教科版选修3-1的全部内容。

1。

2《库仑定律》[课时跟踪训练］（满分60分时间30分钟）一、选择题(每小题至少有一个选项正确，选对得5分，选不全得3分，错选不得分,共40分)1．两个半径均为1 cm的导体球，分别带上＋Q和－3Q的电荷量，两球心相距90 cm，相互作用力大小为F，现将它们碰一下后，放在两球心相距3 cm处，则它们的相互作用力大小变为（）A．3 000FB．1 200FC．900FD．无法确定解析：两导体球接触后，电荷量先中和再平分，然后放在相距3 cm处，此时两个导体球不能简化成点电荷，库仑定律不成立，因此两球间的相互作用力大小无法确定。

答案：D2．如图1所示，用两根绝缘丝线挂着两个质量相等的小球A和B，此时上、下丝线受到的力分别为F A和F B。

如果使A球带上正电,B球带上负电,上、下丝线受的力分别为F a和F b。

则正确的有：①F A<F a②F B<F b③F A＝F a ④F B>F b（）图1A．①②B．③④C．①④D．②③解析:用整体法可知上丝线受力不变，用隔离法研究下面小球可知，下丝线拉力变小，B 项正确。

答案：B3．设星球带负电，一电子粉尘悬浮在距星球表面1 000 km的地方，若将同样的电子粉尘带到距星球表面2 000 km的地方相对于该星球无初速度释放,则电子粉尘（）A．向星球下落B．仍在原处悬浮C．飞向太空D．无法判断解析:粉尘原来能悬浮，说明它所受库仑力与万有引力保持平衡。

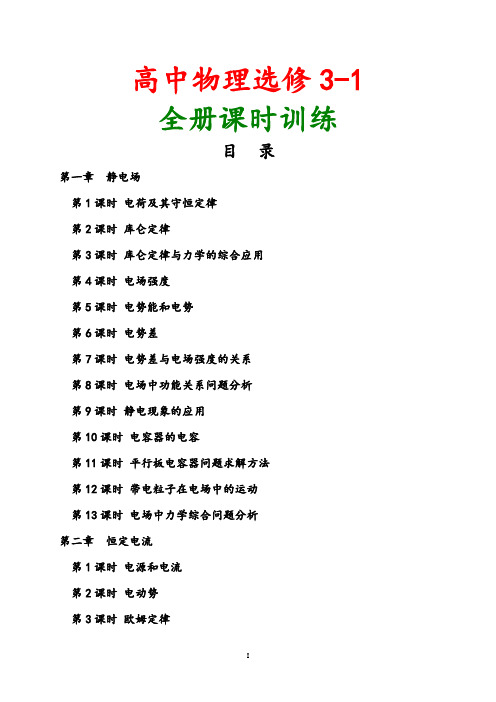

高中物理选修3-1全册课时训练目录第一章静电场第1课时电荷及其守恒定律第2课时库仑定律第3课时库仑定律与力学的综合应用第4课时电场强度第5课时电势能和电势第6课时电势差第7课时电势差与电场强度的关系第8课时电场中功能关系问题分析第9课时静电现象的应用第10课时电容器的电容第11课时平行板电容器问题求解方法第12课时带电粒子在电场中的运动第13课时电场中力学综合问题分析第二章恒定电流第1课时电源和电流第2课时电动势第3课时欧姆定律第4课时测量小灯泡的伏安特性曲线第5课时串并联电路第6课时电流表和电压表第7课时焦耳定律第8课时导体的电阻第9课时测金属丝的电阻率第10课时闭合电路欧姆定律第11课时闭合电路欧姆定律的应用第12课时多用电表的原理及应用第13课时测量电源电动势和内阻第14课时电阻的测量方法第15课时简单逻辑电路第三章磁场第1课时磁现象和磁场第2课时磁感应强度第3课时几种常见的磁场第4课时通电导线在磁场中受到的力第5课时运动电荷在磁场中受到的力第6课时带电粒子在匀强磁场中的运动第7课时带电粒子在复合场中的运动第8课时带电粒子在有界磁场中运动的临界问题1. 电荷①概念：自然界中总共有两种电荷：即正电荷和负电荷，其作用的基本特点是：同种电荷相互排斥；异种电荷相互吸引。

②使物体起电的方法有三种：即摩擦起电、感应起电、接触起电，其实质都是电子的转移。

摩擦起电：当两物体相互摩擦时，因为不同物质对电子的束缚能力的强弱不同，对电子束缚能力相对较弱的物体失去电子而带正电，而对电子束缚能力相对较强的得到电子而带负电。

感应起电：当一个带电体靠近导体时由于电荷间相互吸引或排斥，导体中的自由电荷便会趋向或远离带电体，使导体靠近带电体的一端带异种电荷，远离的一端带同种电荷，这种现象叫静电感应。

利用静电感应使金属导体带电的过程，叫做感应起电。

接触起电：用带电的物体与不带电的导体（或两个带相反电荷但所带电荷量不同的物体）接触，都可以电荷转移，进而使导体也带电（两物体带等量同种电荷），这种现象称为接触起电。

第一章 静电场班级 姓名 第 小组一、项选择题（1-6单选，7-9多选）1．下列各物理量中，与试探电荷有关的量是( )A ．电场强度EB ．电势φC ．电势差UD ．电场做的功W2．下面是某同学对电场中的一些概念及公式的理解，其中正确的是( )A ．根据电场强度的定义式E ＝Fq 可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B ．根据电容的定义式C ＝QU 可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C ．根据真空中点电荷的电场强度公式E ＝k Qr 2可知，电场中某点的电场强度与场源电荷所带的电荷量无关D ．根据电势差的定义式U AB ＝W ABq 可知，带电荷量为1 C 的正电荷，从A 点移动到B点克服电场力做功为1 J ，则A 、B 两点间的电势差为－1 V3．A 、B 、C 三点在同一直线上，AB∶BC＝1∶2，B 点位于A 、C 之间，在B 处固定一电荷量为Q 的点电荷．当在A 处放一电荷量为＋q 的点电荷时，它所受到的静电力为F ；移去A 处电荷，在C 处放一电荷量为－2q 的点电荷，其所受静电力为( )A ．－F/2B ．F/2C ．－FD ．F4.如图所示，A 、B 、C 、D 是真空中一正四面体的四个顶点．现在在A 、B 两点分别固定电荷量为＋q 、－q 的两个点电荷，则关于C 、D 两点的场强和电势，下列说法正确的是( )A.C 、D 两点的场强、电势均相同B.C 、D 两点的场强、电势均不同C.C 、D 两点的场强相同，电势不同D.C 、D 两点的场强不同，电势相同5．两异种点电荷电场中的部分等势面如图2所示，已知A 点电势高于B 点电势．若位于a 、b 处点电荷的电荷量大小分别为q a 和q b ，则( )A ．a 处为正电荷，q a ＜q bB ．a 处为正电荷，q a ＞q bC ．a 处为负电荷，q a ＜q bD ．a 处为负电荷，q a ＞q b6.一带正电的粒子在电场中做直线运动的v －t 图象如图所示，t 1、t 2时刻分别经过M 、N 两点，已知在运动过程中粒子仅受电场力作用，则下列判断正确的是( )A ．该电场可能是由某正点电荷形成的B ．M 点的电势高于N 点的电势C ．在从M 点到N 点的过程中，电势能逐渐增大D ．带电粒子在M 点所受电场力大于在N 点所受电场力7．如图所示，平行板电容器的两极板A 、B 接在电池的两极，一带正电的小球悬挂在电容器内部，闭合开关S ，给电容器充电，稳定后悬线偏离竖直方向的夹角为θ，则( )A．若保持开关S闭合，A极板向B极板靠近，则θ增大B．若保持开关S闭合，A极板向B极板靠近，则θ不变C．若开关S断开，A极板向B极板靠近，则θ不变D．若开关S断开，A极板向B极板靠近，则θ增大8．如图甲所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图乙所示．电子原来静止在左极板小孔处．(不计重力作用)下列说法中正确的是( )A．从t＝0时刻释放电子，电子将始终向右运动，直到打到右极板上B．从t＝0时刻释放电子，电子可能在两板间振动C．从t＝T/4时刻释放电子，电子可能在两板间振动，也可能打到右极板上D．从t＝3T/8时刻释放电子，电子必将打到左极板上9．如图所示，实线为方向未知的三条电场线，虚线1和2为等势线．a、b 两个带电粒子以相同的速度从电场中M点沿等势线1的切线飞出，粒子仅在电场力作用下的运动轨迹如图中虚线所示，则在开始运动的一小段时间内，以下说法不正确．．．的是( )A．a受到的电场力较小，b受到的电场力较大B．a的速度将减小，b的速度将增大C．a一定带正电，b一定带负电D．a、b两个粒子所带电荷电性相反10．密立根油滴实验进一步证实了电子的存在，揭示了电荷的非连续性．如图所示是密立根实验的原理示意图，设小油滴质量为m，调节两板间电势差为U，当小油滴悬浮不动时，测出两板间距离为d.可求出小油滴的电荷量q是多少？11．如图所示，在正点电荷Q的电场中有a、b两点，它们到点电荷Q的距离r1＜r2.求： (1)a、b两点哪点的电势高？(2)将一负电荷放在a、b两点，哪点的电势能大？(3)若a、b两点间的电势差为100 V，将二价负离子由a点移到b点是电场力对电荷做功还是电荷克服电场力做功？做功多少？12.—个带正电的微粒，从A点射入水平方向的匀强电场中，微粒沿直线AB运动，如图所示，AB与电场线夹角θ＝30°，已知带电微粒的质量m＝1.0×10－7kg，电荷量q＝1.0×10－10C，A、B相距L＝20 cm.(取g＝10 m/s2，结果保留两位有效数字)．求：(1)说明微粒在电场中运动的性质，要求说明理由．(2)电场强度的大小和方向？(3)要使微粒从A点运动到B点，微粒射入电场时的最小速度是多少？13．如图所示，在E＝103V/m的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN连接，半圆轨道所在平面与电场线平行，其半径R＝40 cm，一带正电荷q＝10－4C的小滑块质量为m＝40 g，与水平轨道间的动摩擦因数μ＝0.2，取g＝10 m/s2，求：(1)要小滑块能运动到圆轨道的最高点L，滑块应在水平轨道上离N点多远处释放？(2)这样释放的小滑块通过P点时对轨道的压力是多大？(P为半圆轨道中点)高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

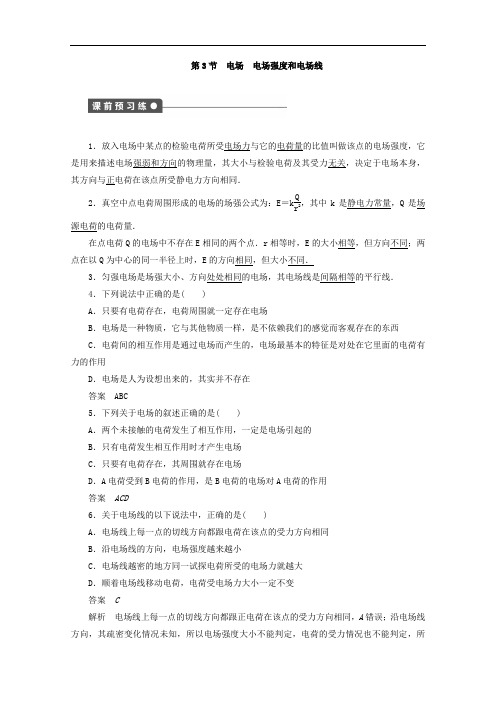

第3节电场电场强度和电场线1．放入电场中某点的检验电荷所受电场力与它的电荷量的比值叫做该点的电场强度，它是用来描述电场强弱和方向的物理量，其大小与检验电荷及其受力无关，决定于电场本身，其方向与正电荷在该点所受静电力方向相同．2．真空中点电荷周围形成的电场的场强公式为：E＝k Qr2，其中k是静电力常量，Q是场源电荷的电荷量．在点电荷Q的电场中不存在E相同的两个点．r相等时，E的大小相等，但方向不同；两点在以Q为中心的同一半径上时，E的方向相同，但大小不同．3．匀强电场是场强大小、方向处处相同的电场，其电场线是间隔相等的平行线．4．下列说法中正确的是( )A．只要有电荷存在，电荷周围就一定存在电场B．电场是一种物质，它与其他物质一样，是不依赖我们的感觉而客观存在的东西C．电荷间的相互作用是通过电场而产生的，电场最基本的特征是对处在它里面的电荷有力的作用D．电场是人为设想出来的，其实并不存在答案ABC5．下列关于电场的叙述正确的是( )A．两个未接触的电荷发生了相互作用，一定是电场引起的B．只有电荷发生相互作用时才产生电场C．只要有电荷存在，其周围就存在电场D．A电荷受到B电荷的作用，是B电荷的电场对A电荷的作用答案ACD6．关于电场线的以下说法中，正确的是( )A．电场线上每一点的切线方向都跟电荷在该点的受力方向相同B．沿电场线的方向，电场强度越来越小C．电场线越密的地方同一试探电荷所受的电场力就越大D．顺着电场线移动电荷，电荷受电场力大小一定不变答案C解析电场线上每一点的切线方向都跟正电荷在该点的受力方向相同，A错误；沿电场线方向，其疏密变化情况未知，所以电场强度大小不能判定，电荷的受力情况也不能判定，所以B 、D 错误；故只有C 正确．【概念规律练】知识点一 电场、电场强度1．电场中有一点P ，下列说法中正确的是( )A ．若放在P 点的试探电荷的电荷量减半，则P 点的场强减半B ．若P 点无试探电荷，则P 点的场强为零C ．P 点的场强越大，则同一电荷在P 点所受到的电场力越大D ．P 点的场强方向为试探电荷在该点受到的电场力的方向 答案 C解析 为了知道电场中某点的电场强度，可以把一个试探电荷放入该点，其受到的电场力F 与自身的电荷量q 的比值Fq 可反映该点场强的大小，但该点的场强由电场本身决定，与试探电荷的电荷量多少、电性无关，所以A 、B 错．由E ＝Fq 得F ＝Eq ，当q 一定时，E 越大，F越大，所以C 正确．电场中某点的场强方向规定为正电荷在该点受到的电场力方向，与负电荷受力的方向相反，D 错．2．一检验电荷q ＝＋4×10－9C ，在电场中P 点受到的电场力F ＝6×10－7N ．求： (1)P 点的场强大小；(2)将检验电荷移走后，P 点的场强大小；(3)放一电荷量为q ＝1.2×10－6 C 的电荷在P 点，受到的电场力F′是多大？ 答案 (1)1.5×102N /C (2)1.5×102N /C (3)1.8×10－4 N解析 (1)E ＝F q ＝6×10－7N 4×10－9C＝1.5×102N /C . (2)场强是描述电场的物理量，跟检验电荷无关，所以场强仍是1.5×102N /C . (3)F′＝q′E＝1.2×10－6×1.5×102N ＝1.8×10－4N .点评 ①电场强度是反映电场强弱和方向的物理量，其大小决定于电场本身，与试探电荷无关．②电荷在电场中所受电场力F ＝qE ，其大小与电场强弱和电荷的多少有关，并且正电荷受力方向与电场方向相同，负电荷受力方向与电场方向相反．知识点二 电场的叠加3．如图1所示，A 、B 、C 三点为一直角三角形的三个顶点，∠B ＝30°，现在A 、B 两点放置两点电荷q A 、q B ，测得C 点电场强度的方向与AB 平行，则q A 带________电，q A ∶q B ＝________.图1答案 负 1∶8解析 放在A 点和B 点的点电荷在C 处产生的电场强度方向分别在AC 和BC 的连线上，因C 点电场强度方向与BA 方向平行，故放在A 点的点电荷和放在B 点的点电荷产生的电场强度方向只能如图所示：C →A 和由B →C ，故q A 带负电，q B 带正电，且E B ＝2E A ，即kq BB C2＝2k q AA C2，又由几何关系知B C ＝2A C ，所以q A ∶q B ＝1∶8.4．如图2所示，真空中，带电荷量分别为＋Q 和－Q 的点电荷A 、B 相距r ，图2则：(1)两点电荷连线的中点O 的场强多大？(2)在两点电荷连线的中垂线上，距A 、B 两点都为r 的O ′点的场强如何？ 答案（1）28kQr，方向由A →B （2）2kQr ，方向由A →B 解析 分别求＋Q 和－Q 在某点的场强大小和方向，然后根据电场强度的叠加原理，求出合场强．（1）如图甲所示，A 、B 两点电荷在O 点产生的场强方向相同，由A →B 。

（高二）教科版物理选修3—1第一章静电场练习含答案教科版选修3—1第一章静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个()A．6.2×10－19 C B．6.4×10－19 CC．6.6×10－19 C D．6.8×10－19 C2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k，若不考虑弹簧的静电感应，则每根弹簧的原长为()A．l＋5kq22k0l2B．l－kq2k0l2C．l－5kq24k0l2D．l－5kq22k0l23、如图所示，各电场中A、B两点电场强度相同的是()4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C D7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向A8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C D9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C D11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 F12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E的大小、方向如何？(2)试探电荷＋q放在点c时，受力F c的大小、方向如何？(3)试探电荷＋q放在点b时，受力F b的大小、方向如何？（高二）教科版物理选修3—1第一章 静电场练习含答案教科版选修3—1第一章 静电场1、保护知识产权，抵制盗版是我们每个公民的责任与义务．盗版书籍影响我们的学习效率甚至会给我们的学习带来隐患．小华有一次不小心购买了盗版的物理参考书，做练习时，他发现有一个关键数字看不清，拿来问老师，如果你是老师，你认为可能是下列几个数字中的哪一个( )A ．6.2×10－19 CB ．6.4×10－19C C ．6.6×10－19 CD ．6.8×10－19 CB [因任何带电体所带电荷量都是元电荷1.6×10－19C 的整数倍，因6.4×10－19 C ＝4×1.6×10－19 C ，故选项B 正确．]2、如图所示，在光滑绝缘水平面上放置3个电荷量均为q(q>0)的相同小球，小球之间用劲度系数均为k 0的轻质弹簧绝缘连接．当3个小球处在静止状态时，每根弹簧长度为l.已知静电力常量为k ，若不考虑弹簧的静电感应，则每根弹簧的原长为( )A ．l ＋5kq 22k 0l 2B ．l －kq 2k 0l 2C ．l －5kq 24k 0l 2D ．l －5kq 22k 0l 2 C [取左侧电荷为研究对象，由平衡状态得k 0x ＝kq 2l 2＋kq 2(2l )2，解得x ＝5kq 24k 0l 2，故弹簧原长为l 0＝l －x ＝l －5kq 24k 0l 2，C 正确．] 3、如图所示，各电场中A 、B 两点电场强度相同的是( )C [电场强度是矢量，若两点的电场强度相同，必须是大小相等，方向相同．故只有C正确．]4、如图所示，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q 是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，则()A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功B[根据题述一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等，可知N点和P点处于同一等势面上，直线d位于某一等势面内．根据匀强电场的特性，可知直线c也位于某一等势面内．由于电子由M点运动到N点的过程中，电场力做负功，故M点电势高于N点电势，所以选项B正确，选项A错误；由于M、Q处于同一等势面内，电子由M点运动到Q点的过程中，电场力不做功，选项C错误；电子由P点运动到Q点，电场力做正功，选项D错误．]5、(双选)平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中，该粒子()A．所受重力与电场力平衡B．电势能逐渐增加C．动能逐渐增加D．做匀变速直线运动BD[带电粒子在平行板电容器之间受到两个力的作用，一是重力mg，方向竖直向下；二是电场力F＝Eq，方向垂直于极板向上．因二力均为恒力，已知带电粒子做直线运动，所以此二力的合力一定在粒子运动的直线轨迹上，根据牛顿第二定律可知，该粒子做匀减速直线运动，选项D正确，选项A、C错误；从粒子运动的方向和电场力的方向可判断出，电场力对粒子做负功，粒子的电势能增加，选项B正确．]6、(双选)如图所示各图描述的是对给定的电容器充电时其电荷量Q、电势差U、电容C之间相互关系的图像，其中正确的是()A B C DCD[电容器的电容是由电容器本身决定的，与电容器所带电荷量Q的大小和两极板间的电势差U的大小无关，不能认为C与Q成正比，与U成反比，故D正确，A、B错误．而C图表示电容器所带电荷量与极板间的电势差成正比，其比值为电容器的电容，故C正确．]7、如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L.则A对B的库仑力为()A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC．F AB＝k q A q BL2，方向由B指向AD．F AB＝k q A q BL，方向由B指向AC[由于两小球相互吸引，所以A对B的库仑力方向由B指向A，根据库仑定律可得F AB＝k q A q BL2，故选项C正确．]8、一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的．关于b点电场强度E的方向，下列图示中可能正确的是(虚线是曲线在b点的切线)()A B C DD[因为质点的速率是递减的，因此电场力的方向与速度方向的夹角应大于90°，又质点所带的电荷是负电荷，场强方向应与质点受到的电场力方向相反，故选项D正确．]9、(双选)如图所示，一带负电荷的油滴在匀强电场中运动，其轨迹在竖直面(纸面)内，且相对于过轨迹最低点P的竖直线对称．忽略空气阻力．由此可知()A．Q点的电势比P点高B．油滴在Q点的动能比它在P点的大C．油滴在Q点的电势能比它在P点的大D．油滴在Q点的加速度大小比它在P点的小AB[带负电荷的油滴在匀强电场中运动，且相对于过轨迹最低点P的竖直线对称，由此可判断匀强电场方向竖直向下，Q点的电势比P点高，油滴的加速度不变，A对，D错；油滴由P到Q过程电场力做正功，电势能减小，动能增大，B 对，C错．故选A、B.]10、图(a)为示波管的原理图．如果在电极YY′之间所加的电压按图(b)所示的规律变化，在电极XX′之间所加的电压按图(c)所示的规律变化，则在荧光屏上会看到的图形是选项中的()A B C DB[在0～2t1时间内，扫描电压扫描一次，信号电压完成一个周期，当U Y为正的最大值时，电子打在荧光屏上有正的最大位移，当U Y为负的最大值时，电子打在荧光屏上有负的最大位移，因此一个周期内荧光屏上的图像为B.]11、如图所示，电源A两端的电压恒为6 V，电源B两端的电压恒为8 V，当开关S从左扳到右时，通过电流计的电荷量为1.2×10－5 C，则电容器的电容约为()A．2×10－5 F B．1.5×10－6 FC．6×10－6 F D．8.6×10－7 FD[当开关S接左边时，电容器上极板带正电，所带电荷量Q＝CU A，当开关S 扳到右边时，电容器上极板带负电，所带电荷量Q′＝CU B，该过程中通过电流计的电荷量ΔQ＝Q＋Q′＝C(U A＋U B)＝1.2×10－5 C，解得电容约为8.6×10－7 F，选项D正确．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、在场强为E的匀强电场中，取O点为圆心，r为半径作一圆周，在O点固定一电荷量为＋Q的点电荷，a、b、c、d为相互垂直的过圆心的两条直线和圆周的交点．当把一试探电荷＋q放在d点恰好平衡(不计试探电荷所受重力)，如图所示．(1)匀强电场场强E 的大小、方向如何？(2)试探电荷＋q 放在点c 时，受力F c 的大小、方向如何？(3)试探电荷＋q 放在点b 时，受力F b 的大小、方向如何？ 解析：(1)对试探电荷进行受力分析如图所示，由题意可知：F 1＝k Qq r 2F 2＝qE由于F 1＝F 2所以qE ＝k Qq r 2，E ＝k Q r 2匀强电场方向沿db 方向．(2)试探电荷放在c 点：E c ＝E 21＋E 2＝2E ＝2k Q r 2所以F c ＝qE c ＝2k Qq r 2方向与ac 成45°角斜向下．(3)试探电荷放在b 点：E b ＝E 2＋E ＝2E ＝2k Q r 2所以F b ＝qE b ＝2k Qq r 2方向沿db 方向．答案：(1)k Q r 2 方向沿db 方向(2) 2k Qqr2方向与ac方向成45°角斜向下(3)2k Qqr2方向沿db方向。

第1页（共41页）2018年08月09日a 颜颜颜的高中物理组卷•选择题（共17小题） 1 .下列叙述正确的是（）A. 任何起电方式都是电荷转移的过程B. 摩擦起电是创造电荷的过程C •玻璃棒无论和什么物体摩擦都会带正电D .带等量异号电荷的两个导体接触后，两个导体将不带电，原因是电荷消失了 2. 下列关于点电荷的说法中正确的是（）A. 点电荷是一个理想化物理模型B. 点电荷的电荷量一定是1.6X 10「19CC. 体积大的带电体一定不能看做点电荷D. 研究带电体的相互作用时，所有带电体都可以看作点电荷 3.两个相同的金属小球，带电量之比为 1:7,相距为r ，两者相互接触后再放回原来的位置上，贝尼们间的库仑力可能为原来的（4. 某电场的电场线如图所示，M 、N 两点相距为《则（A. M 点场强小于N 点场强B. M 点电势低于N 点电势C. 正电荷在M 点受到的电场力方向由M 指向ND. 若E 为M 点的场强，贝U M 、N 两点间电势差等于E?d 5.化纤衣服很容易沾上灰尘，这是因为它（）A. 容易积累静电荷B.具有一定的粘性A.B. C .近A,下列描述正确的是（)第2页（共41页）C•具有大量的微孔D.质地柔软6. 如图所示，取一对用绝缘柱支撑的导体A和B,使它们彼此接触，起初它们不带电，分别贴在导体A、B下部的金属箔都是闭合的.现将带正电的物体C移A. 稳定后只有A下部的金属箔张开B. 稳定后只有B下部的金属箔张开C. C移近A后，再把B与A分开，稳定后A、B下部的金属箔都张开D. C移近A后，再把B与A分开，稳定后A、B下部的金属箔都闭合7•如图所示，平行板电容器两极板M、N间距为d，两极板分别与电压为U的恒定电源两极相连，贝U下列能使电容器的电容减小的措施是（）A. 减小dB.增大UC. 将M板向左平移D.在板间插入介质8. 如图所示，平行板电容器两极板接在直流电源两端。

下列操作能使电容器电容减小的是（）A. 增大电源电压B.减小电源电压C.在两极板间插入陶瓷D.增大两极板间的距离9. 一平行板电容器充电后与电源断开，负极板接地。

高二教科版物理选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、关于摩擦起电与感应起电，以下说法正确的是()A．摩擦起电是因为电荷的转移，感应起电是因为产生电荷B．摩擦起电是因为产生电荷，感应起电是因为电荷的转移C．不论摩擦起电还是感应起电，都是电荷的转移D．以上说法均不正确2、如图所示，固定一带负电小球a的绝缘支架放在电子秤上，此时电子秤示数为F，现将带等量负电的另一小球b移至距离小球a正上方L处时，电子秤示数为F1，若只将小球b的电性改为正电荷，电子秤示数为F2，则()A．F1＝F2B．F1＋F2＝FC．若小球b带负电，L增大，则F1也增大D．若小球b带正电，L减小，则F2也减小3、如图所示，电荷量为q1和q2的两个点电荷分别位于P点和Q点．已知在P、Q连线上某点R处的电场强度为零，且PR＝2RQ.则()A．q1＝2q2B．q1＝－2q2C．q1＝4q2D．q1＝－4q24、(双选)一电子飞经电场中A、B两点，电子在A点电势能为4.8×10－17 J，动能为3.2×10－17 J，电子经过B点时电势能为3.2×10－17 J，如果电子只受电场力作用，则()A．电子在B点时动能为4.8×10－17 JB．由A到B电场力做功为100 eVC．电子在B点时动能为1.6×10－17 JD．A、B两点间电势差为100 V5、平行金属板A、B分别带等量异种电荷，A板带正电荷，B板带负电荷，a、b两个带正电的粒子以相同的速率先后垂直于电场线从同一点进入两金属板间的匀强电场中，并分别打在B板上的a′、b′两点，如图所示．若不计重力，则()A．a粒子的带电荷量一定大于b粒子的带电荷量B．a粒子的质量一定小于b粒子的质量C．a粒子的带电荷量与质量之比一定大于b粒子的带电荷量与质量之比D．a粒子的带电荷量与质量之比一定小于b粒子的带电荷量与质量之比6、(双选)平行金属板A、B组成的电容器，充电后与静电计相连，如图所示，要使静电计指针张角变大．下列措施中可行的是()A．A板向上移动B．B板向右移动C．A、B板之间插入电介质D．使两极板带的电荷量减小*7、如图所示，悬挂在O点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A.在两次实验中，均缓慢移动另一带同种电荷的小球B.当B到达悬点O的正下方并与A在同一水平线上，A处于受力平衡时，悬线偏离竖直方向的角度为θ.若两次实验中B的电荷量分别为q1和q2，θ分别为30°和45°.则q1与q2的比值为()A．2B．3C．36D．3 3*8、如图所示，N(N>5)个小球均匀分布在半径为r的圆周上，圆周上P点的一个小球所带电荷量为－2q，其余小球带电荷量均为＋q，圆心处的电场强度大小为E.若仅撤去P点的带电小球，圆心处的电场强度大小为()A．E B．E2C．E3D．E4*9、如图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0.一带正电的点电荷只在静电力的作用下运动，经过a、b点时的动能分别为26 eV和5 eV.当这一点电荷运动到某一位置，其电势能变为－8 eV时，它的动能应为()A．8 eV B．13 eVC．20 eV D．34 eV*10、如图所示，带正电的粒子以一定的初速度v0沿两板的中线进入水平放置的平行金属板内，经过时间t恰好沿下板的边缘飞出，已知板长为L，板间的距离为d，板间电压为U，带电粒子的电荷量为q，粒子通过平行金属板的时间为t(不计粒子的重力)，则()A．在前t2时间内，电场力对粒子做的功为qU2B．在后t2时间内，电场力对粒子做的功为3qU8C．在粒子下落前d4和后d4的过程中，电场力做功之比为1∶2D．在粒子下落前d4和后d4的过程中，电场力做功之比为2∶1*11、（双选）如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有()A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小12、如图所示，大球A原来的电荷量为Q，小球B原来不带电，现在让小球与大球接触，达到静电平衡时，小球获得的电荷量为q；现给A球补充电荷，使其电荷量为Q，再次让小球接触大球，每次都给大球补充到电荷量为Q，问：经过反复多次接触后，小球的带电荷量为多少？13、如图所示为一个水平方向的匀强电场，场强为9×103 V/m，在电场内某竖直面上作一个半径为10 cm的圆，在圆周上取如图所示的A、B、C三点，另在圆心O处放置电荷量为10－8 C的正点电荷，求：(1)A、B两点间的电势差；(2)C点电场强度的大小和方向．高二教科版物理选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、关于摩擦起电与感应起电，以下说法正确的是()A．摩擦起电是因为电荷的转移，感应起电是因为产生电荷B．摩擦起电是因为产生电荷，感应起电是因为电荷的转移C．不论摩擦起电还是感应起电，都是电荷的转移D．以上说法均不正确C[无论哪种起电方式，其本质都是电子在物体内部或物体间发生转移，其过程中不会有电荷产生或消失，故C对，A、B、D错．]2、如图所示，固定一带负电小球a的绝缘支架放在电子秤上，此时电子秤示数为F，现将带等量负电的另一小球b移至距离小球a正上方L处时，电子秤示数为F1，若只将小球b的电性改为正电荷，电子秤示数为F2，则()A．F1＝F2B．F1＋F2＝FC．若小球b带负电，L增大，则F1也增大D．若小球b带正电，L减小，则F2也减小D[将带负电的另一小球b移至距离小球a正上方L时，b对a有向下的库仑力，设为F′，则示数为F1＝F＋F′，若只将小球b的电性改为正电荷，b对a 有向上的库仑力，则示数为F2＝F－F′，所以F1＞F2，F1＋F2＝2F，故A、B 错误；若小球b带负电，L增大，根据库仑定律可知，F′减小，则F1减小，故C错误；若小球b带正电，L减小，根据库仑定律可知，F′增大，则F2＝F －F′减小，故D正确．故选D.]3、如图所示，电荷量为q1和q2的两个点电荷分别位于P点和Q点．已知在P、Q连线上某点R处的电场强度为零，且PR＝2RQ.则()A．q1＝2q2B．q1＝－2q2C．q1＝4q2D．q1＝－4q2C[因为在P、Q连线上某点R处的电场强度为零，则两电荷为同种电荷，则由点电荷的场强公式可知kq1(2r)2＝kq2r2，解得q1＝4q2，故选项C正确．]4、(双选)一电子飞经电场中A、B两点，电子在A点电势能为4.8×10－17 J，动能为3.2×10－17 J，电子经过B点时电势能为3.2×10－17 J，如果电子只受电场力作用，则()A．电子在B点时动能为4.8×10－17 JB．由A到B电场力做功为100 eVC．电子在B点时动能为1.6×10－17 JD．A、B两点间电势差为100 VAB[电子从A运动到B，只有电场力做功，故E pA＋E kA＝E pB＋E kB，故A正确，C错误．电子减少的电势能ΔE p＝E pA－E pB＝1.6×10－17 J＝100 eV，故由A 到B电场力做功为100 eV，B正确．由于电子带负电，故A、B之间的电势差U AB＝－100 V，故D错误．]5、平行金属板A、B分别带等量异种电荷，A板带正电荷，B板带负电荷，a、b两个带正电的粒子以相同的速率先后垂直于电场线从同一点进入两金属板间的匀强电场中，并分别打在B板上的a′、b′两点，如图所示．若不计重力，则()A．a粒子的带电荷量一定大于b粒子的带电荷量B．a粒子的质量一定小于b粒子的质量C．a粒子的带电荷量与质量之比一定大于b粒子的带电荷量与质量之比D．a粒子的带电荷量与质量之比一定小于b粒子的带电荷量与质量之比C[y＝12·Eqm⎝⎛⎭⎪⎫xv02，y相同，v0相同，x a＜x b，则q am a＞q bm b，故C项正确．]6、(双选)平行金属板A、B组成的电容器，充电后与静电计相连，如图所示，要使静电计指针张角变大．下列措施中可行的是()A．A板向上移动B．B板向右移动C．A、B板之间插入电介质D．使两极板带的电荷量减小AB[由公式C＝εr S4πkd和U＝QC得U＝4πkdQεr S.电容器充电后，与静电计相连，电容器带电荷量Q几乎不变，A板上移，两板的正对面积S减小，U增大，静电计指针张角变大，A正确；B板向右移，d增大，U增大，指针张角变大，B正确；A、B板之间插入电介质，U减小，指针张角变小，C错误；Q减小，U减小，指针张角变小，D错误．]*7、如图所示，悬挂在O点的一根不可伸长的绝缘细线下端有一个带电荷量不变的小球A.在两次实验中，均缓慢移动另一带同种电荷的小球B.当B到达悬点O的正下方并与A在同一水平线上，A处于受力平衡时，悬线偏离竖直方向的角度为θ.若两次实验中B的电荷量分别为q1和q2，θ分别为30°和45°.则q1与q2的比值为()A．2B．3C．36D．3 3C[小球A受力平衡，根据解三角形可得A球所受的库仑力F＝mgtan θ，当角度为30°时有：kQq1(lsin 30°)2＝mgtan 30°，当角度为45°时有：kQq2(lsin 45°)2＝mgtan45°，联立解得q1q2＝36，故C正确，A、B、D错误．]*8、如图所示，N(N>5)个小球均匀分布在半径为r的圆周上，圆周上P点的一个小球所带电荷量为－2q，其余小球带电荷量均为＋q，圆心处的电场强度大小为E.若仅撤去P点的带电小球，圆心处的电场强度大小为()A．E B．E2C．E3D．E4C[假设圆周上均匀分布的都是电荷量为＋q的小球，由于圆周的对称性，圆心处场强为0，则知P点处＋q在圆心处产生的场强大小为E1＝k qr2，方向水平向左，可知图中所有＋q在圆心处产生的合场强E2＝E1＝k qr2，方向水平向右，图中－2q 在圆心处产生的场强大小E 3＝k 2q r 2，方向水平向右．根据电场的叠加有：E 2＋E 3＝E ，则得k q r 2＝E 3，所以若仅撤去P 点的带电小球，圆心处的电场强度大小为E 3.故选C.]*9、如图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0.一带正电的点电荷只在静电力的作用下运动，经过a 、b 点时的动能分别为26 eV 和5 eV .当这一点电荷运动到某一位置，其电势能变为－8 eV 时，它的动能应为( )A ．8 eVB ．13 eVC ．20 eVD ．34 eVC [由图可判断b 点电势高于a 点电势，设各等势面间的电势差为U ，则由能量守恒－2Uq ＋26 eV ＝Uq ＋5 eV ，所以Uq ＝7 eV ，所以，点电荷能量为7 eV ＋5 eV ＝12 eV ，所以，当电势能为－8 eV 时，动能为12 eV －(－8)eV ＝20 eV .]*10、如图所示，带正电的粒子以一定的初速度v 0沿两板的中线进入水平放置的平行金属板内，经过时间t 恰好沿下板的边缘飞出，已知板长为L ，板间的距离为d ，板间电压为U ，带电粒子的电荷量为q ，粒子通过平行金属板的时间为t(不计粒子的重力)，则( )A ．在前t 2时间内，电场力对粒子做的功为qU 2B ．在后t 2时间内，电场力对粒子做的功为3qU 8C ．在粒子下落前d 4和后d 4的过程中，电场力做功之比为1∶2D．在粒子下落前d4和后d4的过程中，电场力做功之比为2∶1B[粒子在电场力作用下，在竖直方向上做初速度为零的匀加速直线运动，根据y＝12at2可得粒子在前t2时间内竖直方向上的位移y1和在后t2时间内竖直位移y2之比为y1∶y2＝1∶3，因为粒子恰好沿下板的边缘飞出，所以y1＋y2＝d2，联立可得y1＝18d，y2＝38d，则在前t2时间内，电场力对粒子做的功为W1＝q·18U＝18qU，在后t2时间内，电场力对粒子做的功为W2＝q·38U＝38qU，故B正确；根据W＝qEy可得，在粒子下落前d4和后d4的过程中，电场力做功之比为1∶1，故C、D错误．]*11、（双选）如图是某种静电矿料分选器的原理示意图，带电矿粉经漏斗落入水平匀强电场后，分落在收集板中央的两侧．对矿粉分离的过程，下列表述正确的有()A．带正电的矿粉落在右侧B．电场力对矿粉做正功C．带负电的矿粉电势能变大D．带正电的矿粉电势能变小BD[由题图可知，电场方向水平向左，带正电的矿粉所受电场力方向与电场方向相同，所以落在左侧；带负电的矿粉所受电场力方向与电场方向相反，所以落在右侧，选项A错误．无论矿粉所带电性如何，矿粉均向所受电场力方向偏转，电场力均做正功，选项B正确；电势能均减少，选项C错误，选项D正确．]12、如图所示，大球A原来的电荷量为Q，小球B原来不带电，现在让小球与大球接触，达到静电平衡时，小球获得的电荷量为q ；现给A 球补充电荷，使其电荷量为Q ，再次让小球接触大球，每次都给大球补充到电荷量为Q ，问：经过反复多次接触后，小球的带电荷量为多少？解析：由于两个球的形状和大小不等，所以在接触过程中，两球的电荷量分配比例不是1∶1，但应该是一个确定的值．根据第一次接触达到静电平衡时两者的电荷关系可知，此比例为(Q －q)∶q ，经过多次接触后，从大球上迁移到小球上的电荷量越来越少，最终将为零，设最终B 球带电荷量为q ′，则有Q －q q ＝Q q ′解得q ′＝Qq Q －q. 答案：Qq Q －q13、如图所示为一个水平方向的匀强电场，场强为9×103 V/m ，在电场内某竖直面上作一个半径为10 cm 的圆，在圆周上取如图所示的A 、B 、C 三点，另在圆心O 处放置电荷量为10－8 C 的正点电荷，求：(1)A 、B 两点间的电势差；(2)C 点电场强度的大小和方向．解析：(1)对点电荷产生的电场来说，A 和B 处于它的一个等势面上，不存在电势差，故U AB 只与匀强电场有关．从图中易知，A 、B 两点在匀强电场方向上的距离为d ＝r ＋r 2＝0.15 m ，因为对匀强电场有U ＝Ed ，所以A 、B 两点间的电势差U AB ＝Ed ＝1 350 V .(2)设正点电荷在C 处产生的电场强度为E 1，则E 1＝kQ r 2＝9×103 N/C ，方向沿OC向外．C处另有匀强电场，场强E2＝9×103 N/C，方向水平向右，与E1垂直，根据矢量合成的平行四边形定则，C处合电场的场强为E＝E21＋E22≈1.27×104 N/C，方向与水平方向成45°角斜向右上．答案：(1)1 350 V(2)1.27×104 N/C方向与水平方向成45°角斜向右上。

第4节 电势能 电势与电势差1．静电场中，电场力做功与重力做功相似，即电场力做功只与移动电荷的电荷量以及起点和终点的位置有关，而与路径无关．2．静电力做功与电势能变化的关系 静电力做正功，电荷的电势能一定减少，静电力做负功时，电荷的电势能一定增加，静电力做的功是电荷电势能变化的量度，若电荷在电场中从A 点移动到B 点，则W AB ＝E P A －E P B .3．电荷在电场中某点的电势能，等于把它从该点移动到零势能位置时电场力做的功，即E P A ＝W A ∞.4．电势反映了电场的能的性质．电势与电势能的关系是：φ＝E P q.电势的大小仅由电场本身决定，与电荷q 的大小、电性无关．电势是标量，但有正负之分，电势降落最快的方向就是电场线的方向．5．电场中两点间电势的差值叫电势差，U AB ＝φA －φB ，U BA ＝φB －φA ，因而U AB ＝－U BA . 电势差是标量．电势差有正负，电势差的正负表示电场中两点电势的高低，若U AB >0，则φA >φB .如U AB ＝－5 V ，说明A 点的电势比B 点的电势低5 V.6．电场中电势相等的各点构成的面叫等势面，等势面的性质有：(1)在等势面上移动电荷，电场力不做功，说明电场力方向与电荷移动方向垂直，即等势面必定与电场线垂直．(2)沿着电场线的方向，电势降低，显然，电场线总是由电势高的等势面指向电势低的等势面．7．下列说法正确的是( )A ．电荷从电场中的A 点运动到了B 点，路径不同，电场力做功的大小就可能不同B ．电荷从电场中的某点开始出发，运动一段时间后，又回到了该点，则说明电场力做功为零C ．正电荷沿着电场线运动，电场力对正电荷做正功，负电荷逆着电场线运动，电场力对负电荷做正功D ．电荷在电场中运动，因为电场力可能对电荷做功，所以能量守恒定律在电场中并不成立答案 BC解析 电场力做的功和电荷的运动路径无关，所以选项A 错误；电场力做功只和电荷的初末位置有关，所以电荷从某点出发又回到了该点，电场力做功为零，B 正确；正电荷沿电场线的方向运动，则正电荷受到的电场力和电荷的位移方向相同，故电场力对正电荷做正功，同理，负电荷逆着电场线的方向运动，电场力对负电荷做正功，C正确；电荷在电场中运动，虽然有电场力做功，但是电荷的电势能和其他形式的能间的转化满足能量守恒定律，D错．8．图1中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定( )图1A．M点的电势大于N点的电势B．M点的电势小于N点的电势C．粒子在M点受到的电场力大于在N点受到的电场力D．粒子在M点受到的电场力小于在N点受到的电场力答案AD解析本题考查考生对电场线的掌握情况．由于沿电场线方向电势逐渐降低，故φM>φN，A项正确，B项错误；由电场线疏密程度表示场强大小知，E M<E N，电场力F＝qE，所以粒子在M点受到的电场力小于在N点受到的电场力，C项错误，D项正确．9．对于电场中A、B两点，下列说法正确的是( )A．电势差U AB＝W AB/q，说明两点间的电势差U AB与电场力做功W AB成正比，与移动电荷的电荷量q成反比B．A、B两点间的电势差等于将正电荷从A点移到B点电场力所做的功C．将1 C电荷从A点移到B点，电场力做1 J的功，这两点间的电势差为1 VD．电荷由A点移到B点的过程中，除受电场力外，还受其他力的作用，电荷电势能的变化就不再等于电场力所做的功答案 C解析电场中两点间的电势差在数值上等于将单位正电荷从一点移到另一点电场力所做的功，仅由电场及两点位置决定，与移动的电荷量及做功的多少无关，所以A错， B错，C 对．电势能的变化唯一决定于电场力做的功，与其他力是否做功，做多少功无关，D错．【概念规律练】知识点一电场力做功的特点1．如图2所示，在电场强度为E的匀强电场中有相距为L的A、B两点，连线AB与电场线的夹角为θ，将一电荷量为q的正电荷从A点移到B点．若沿直线AB移动该电荷，电场力做的功W1＝________；若沿路径ACB移动该电荷，电场力做的功W2＝________；若沿曲线ADB 移动该电荷，电场力做的功W3＝________.由此可知，电荷在电场中移动时，电场力做功的特点是____________________．图2答案qEL cos θqEL cos θqEL cos θ电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关解析路径AB、ACB、曲线ADB在电场线方向上的投影都是BC＝L cos θ.因此沿这三条路径电荷由A运动到B，电场力做的功都是qEL cos θ.因此电场力做功的特点是：与电荷经过的路径无关，只与电荷的始末位置有关．点评电场力做功的大小与电荷经过的路径无关，只与电荷的始末位置有关．知识点二电场力做功与电势能变化的关系2．如图3所示，虚线a、b和c是某静电场中的三个等势面，它们的电势分别为φa、φb 和φc，φa>φb>φc，一带正电粒子射入电场中，其运动轨迹如实线KLMN所示．由图可知( )图3A．粒子从K到L的过程中，电场力做负功B．粒子从L到M的过程中，电场力做负功C．粒子从K到L的过程中，电势能增加D．粒子从L到M的过程中，动能减少答案AC解析因为运动的粒子带正电，从其轨迹弯曲情况可判定受到的是库仑斥力，所以场源电荷必定为正电荷，即电势高低关系为φa>φb>φc.因此φK＝φN<φM<φL.所以由K到L过程中电场力做负功．电势能增加，A、C正确．由L到M过程中，电场力做正功，电势能减小，动能增加，B、D错误．点评(1)电场力做功与路径无关，所以当电场中两点的位置确定后，在两点间移动电荷时电场力做功是确定的值，也就是说电荷的电势能变化量是确定的．(2)电场力做功一定伴随着电势能的变化，电势能的变化只有通过电场力做功才能实现，其他力做功不会引起电势能的变化．(3)电场力对电荷做正功，电势能一定减少；电场力对电荷做负功，电势能一定增加．电场力做了多少正功，电势能就减少多少；电场力做了多少负功，电势能就增加多少．3．如图4所示，两个等量的正电荷分别置于P 、Q 两位置，在P 、Q 连线的垂直平分线上有M 、N 两点，另有一试探电荷q ，则( )图4A ．若q 是正电荷，q 在N 点的电势能比在M 点的电势能大B ．若q 是负电荷，q 在M 点的电势能比在N 点的电势能大C ．无论q 是正电荷，还是负电荷，q 在M 、N 两点的电势能一样大D ．无论q 是正电荷还是负电荷，q 在M 点的电势能都比在N 点的电势能小答案 AB解析 由两个等量的正点电荷周围的电场线的分布情况可知，两点电荷连线的中垂线上的电场方向是：由连线的中点沿中垂线指向无穷远处．正电荷从N 点移到M 点，电场力做正功，电势能减小；负电荷从N 点移到M 点，电场力做负功，电势能增大．选项A 、B 正确．知识点三 电势和电势差4．关于电势，下列说法正确的是( )A ．电场中某点的电势，其大小等于单位正电荷由该点移动到零电势点时，电场力所做的功B ．电场中某点的电势与零电势点的选取有关C ．由于电势是相对的，所以无法比较电场中两点的电势高低D ．电势是描述电场能的性质的物理量答案 ABD解析 由电势的定义可知A 正确．由于电势是相对量，电势的大小与零电势点的选取有关，故B 正确．虽然电势是相对的，但电势的高低是绝对的，因此C 错误．电势与电势能相联系，它是描述电场能的性质的物理量，故D 正确．点评 (1)电势是表征电场中某点能的性质的物理量，仅与电场中某点性质有关，与电场力做功的值及试探电荷的电荷量、电性无关，电势的大小为φ＝E p q.(2)电势是相对的，电势零点的选取是任意的，但以方便为原则．如果没有特别规定，一般选无穷远或大地的电势为零．(3)电势是标量，只有大小，没有方向，在规定了零电势点后，电场中各点的电势可以是正值，也可以是负值，正值表示该点电势比零电势点电势高，负值表示该点电势比零电势点电势低，所以，同一电场中，正电势一定高于负电势．5．下列说法正确的是( )A ．电势差与电势一样，是相对量，与零点的选取有关B ．电势差是一个标量，但是有正值和负值之分C ．由于电场力做功跟移动电荷的路径无关，所以电势差也跟移动电荷的路径无关，只跟这两点的位置有关D ．A 、B 两点的电势差是恒定的，不随零电势点的不同而改变，所以U AB ＝U BA答案 BC解析 电势差的大小与零电势点的选取无关，故A 错．从电势差的特性可知电势差是标量，有正负之分，B 项正确．从电场力做功的特点及电势差的定义可知两点间的电势差只与两点间的位置有关，C 项正确．最易错的是把电势差与电压相混淆，电势差可以反映出两点电势的高低，U AB ＝－U BA ，而电压只是电势差的大小，故D 项错误．点评 电势差仅由电场及两点在电场中的位置决定，与零电势点的选取无关．6．将一个电荷量为10－6 C 的负电荷从电场中的A 点移到B 点，克服电场力做功2×10－6J ．从C 点移到D 点，电场力做功7×10－6 J ，若已知B 点比C 点电势高3 V ，则U DA ＝________.答案 2 V解析 由负电荷从电场中A 点移到B 点克服电场力做功，从C 点移到D 点电场力做正功知：A 点电势高于B 点，C 点电势低于D 点．有：U AB ＝W q ＝－2×10－6－10－6 V ＝2 V ，U CD ＝W q ＝7×10－6－10－6 V ＝－7 V ，即U AB ＝φA －φB ＝2 V ，U CD ＝φC －φD ＝－7 V ，U BC ＝φB －φC ＝3 V ，则U DA ＝φD －φA ＝－(U AB ＋U BC ＋U CD )＝2 V.点评 (1)电势差是表示电场能的性质的物理量，只由电场本身的性质决定，与W AB 和q 无关．(2)电势差和静电力做功密切相关，由公式U AB ＝W AB q 看出，电势差在数值上等于移动单位正电荷时静电力所做的功．(3)利用公式U AB ＝W AB q和W AB ＝qU AB 时，各量的正负号有两种处理办法： ①带正负号进行运算，根据计算结果的正负判断电势高低或功的正负．②只将绝对值代入公式运算，例如计算W AB ，无论q 、U AB 正负，只将它们的绝对值代入公式，若要知道W AB 的正负，可根据静电力方向和位移方向的夹角来判定．知识点四 等势面7．如图5所示，实线表示一簇关于x 轴对称的等势面，在轴上有A 、B 两点，则( )图5A．A点场强小于B点场强B．A点场强方向指向x轴负方向C．A点场强大于B点场强D．A点电势高于B点电势答案AD解析由电场线与等势面的关系可知，电场线一定与等势面垂直，且从电势较高的等势面指向电势较低的等势面，作出相对应的电场线分布，如右图所示，则可知A、B两点处的场强方向应与x轴同向，由电场线的疏密可知，A点处的场强E A小于B点处的场强E B，故正确选项为A、D.【方法技巧练】一、电场中电势高低的判断方法8．在静电场中，把一个电荷量q＝2.0×10－5 C的负电荷由M点移到N点，静电力做功6.0×10－4J，由N点移到P点，静电力做负功1.0×10－3J，则M、N、P三点电势高低关系是怎样的？答案φN>φM>φP解析首先画一条电场线，如右图所示.在中间位置附近画一点作为M点.因为由M→N静电力做正功，而负电荷受静电力与场强方向相反，即逆着电场线移动，则可确定N点在M点左侧.由N→P静电力做负功，即沿着电场线方向移动，又因1.0×10－3J>6.0×10－4 J，所以肯定移过了M点，所以P点位于M点右侧．这样，M、N、P三点电势的高低关系是φN>φM>φP.方法总结电场中两点电势高低的比较方法：(1)根据电场力做功判断①在两点间移动正电荷，如果电场力做正功，则电势是降低的，如果电场力做负功，则电势升高．②在两点间移动负电荷，如果电场力做正功，则电势升高，如果电场力做负功，则电势降低．(2)根据电场线确定电场线的方向就是电势降低最快的方向．(3)根据电荷电势能的变化判断①如果在两点间移动正电荷时：电势能增加，则电势升高；电势能减少，则电势降低． ②如果在两点间移动负电荷时：电势能增加，则电势降低；电势能减少，则电势升高．二、电势差与电场力做功9. 如图6所示，把电荷量为－5×10－9C 的电荷，从电场中的A 点移到B 点，其电势能________(选填“增大”、“减小”或“不变”)；若A 点的电势U A ＝15 V ，B 点的电势U B ＝10 V ，则此过程中电场力做的功为________ J.图6答案 增大 －2.5×10－8解析 负电荷顺着电场线移动，电场力做负功，电势能增加．W AB ＝qU AB ＝q (U A －U B )＝－5×10－9×(15－10) J ＝－2.5×10－8 J.方法总结 由U AB ＝W AB q得：W AB ＝qU AB .因此只要知道电荷的电荷量和两点的电势差，便可求电场力做的功．计算中需注意正负号的处理．若把q 和U AB 的正负号代入，则得出的W 的正负即表示正、负功．10．如图7所示，a 、b 、c 、d 为匀强电场中四个等势面，相邻等势面间距离为2 cm ，已知U AC ＝60 V ，求：图7(1)设B 点电势为零，求A 、C 、D 、P 点的电势；(2)将q ＝－1.0×10－10 C 的点电荷由A 移到D 电场力所做的功W AD ； (3)将q ＝1.0×10－10 C 的点电荷由B 移到C ，再经过D 最后回到P ，电场力所做的功W BCDP . 答案 (1)φA ＝30 V ，φC ＝－30 V ，φD ＝－60 V ，φP ＝0(2)W AD ＝－9.0×10－9J(3)W BCDP ＝0解析(1)由题意可知φP＝φB＝0U AC＝60 V，U AB＝U BC，所以U AB＝φA－0＝30 V则φA＝30 V，同理φC＝－30 V，φD＝－60 V(2)由做功的公式：W AD＝qU AD＝q(φA－φD)＝－9.0×10－9 J(3)由于电场力做功与路径无关，只与初末位置有关，所以做功为W BCDP＝qU BP＝0.方法总结利用W AB＝qU AB计算时，公式中W AB、q、U AB均可以有正、负，注意各物理量用正、负值代入．电场力对电荷所做的功只与初末位置有关，与路径无关．1．下列关于电势高低的判断，正确的是( )A．负电荷从A点移到B点时，电场力做负功，A点的电势一定较高B．负电荷从A点移到B点时，电势能增加，A点的电势一定较低C．正电荷从A点移到B点时，其电势能增加，A点的电势一定较低D．正电荷只在电场力作用下，从A点移到B点，A点的电势一定较高答案AC2．若带正电荷的运动小球只受到电场力的作用，则它在任意一段时间内( )A．一定沿电场线由高电势处向低电势处运动B．一定沿电场线由低电势处向高电势处运动C．不一定沿电场线运动，但一定由高电势处向低电势处运动D．不一定沿电场线运动，也不一定由高电势处向低电势处运动答案 D解析由于不知小球的初速度情况，故不能确定小球运动方向．3．关于静电场，下列结论普遍成立的是( )A．电场强度大的地方电势高，电场强度小的地方电势低B．电场中任意两点之间的电势差只与这两点的场强有关C．在正电荷或负电荷产生的静电场中，场强方向都指向电势降低最快的方向D．将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零答案 C解析在静电场中，电势沿着电场线逐渐降低，场强方向是电势降低最快的方向，场强的大小与电场线分布疏密有关，与电势高低无关，故A项错误，C项正确．电场中两点间的电势差既与场强有关又与两点间距离有关，B项错误．场强为零的一点到场强为零的另一点间的电势差不一定为零，故电场力做功不一定为零．比如，在两个等量同种点电荷形成的电场中，电场的中心点与边缘点之间，故D项错误．4．某电场的部分电场线如图8所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是( )图8A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势答案 C5．如图9所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等，一电子射入电场后的运动轨迹如图中实线所示，其中1、2、3、4是运动轨迹与等势面的一些交点．由此可以判定( )图9A．电子在每个位置具有的电势能与动能的总和一定相等B．O处的点电荷一定带正电C．a、b、c三个等势面的电势关系是φa >φb>φcD．电子运动时的电势能先增大后减小答案AD解析电子在运动过程中只有电场力做功，只有电势能和动能的转化，因而电势能与动能的总和不变，A正确．从运动轨迹的弯曲情况可知电子受排斥力作用，所以可判断O点处的电荷为负电荷，根据负点电荷的电场分布可知D正确，C错误．6．空间存在匀强电场，有一电荷量q(q>0)、质量m的粒子从O点以速率v0射入电场，运动到A点时速率为2v0.现有另一电荷为－q、质量为m的粒子以速率2v0仍从O点射入该电场，运动到B点时速率为3v0.若忽略重力的影响，则( )A．在O、A、B三点中，B点电势最高B．在O、A、B三点中，A点电势最高C．OA间的电势差比BO间的电势差大D．OA间的电势差比BA间的电势差小答案AD解析根据电场力对正电荷做正功可得顺着电场线运动，电势降低，而对负电荷同样做正功，电势升高，A对；根据动能定理可以得O到A做的功小于O到B的，故C错，D正确．7. 如图10所示，实直线是某电场中的一条电场线，虚线是该电场中的三条等势线，由图可以得出的正确结论是( )图10A．M点的电势一定高于N点的电势B．M点的场强一定大于N点的场强C．由M点向N点移动电荷时，电势能的改变量与零电势的选取无关D．某电荷在M点或N点具有电势能与零电势的选取无关答案ABC8．如图11所示，实线为电场线，虚线为等势线，且AB＝BC，电场中的A、B、C三点的场强分别为E A、E B、E C，电势分别为φA、φB、φC，AB、BC间的电势差分别为U AB、U BC，则下列关系中正确的是( )图11A．φA>φB>φC B．E C>E B>E AC．U AB<U BC D．U AB＝U BC答案ABC解析A、B、C三点处在一根电场线上，沿着电场线的方向电势降落，故φA>φB>φC，A 正确；由电场线的密集程度可看出电场强度大小关系为E C>E B>E A，B对；电场线密集的地方电势降落较快，故U BC>U AB，C对，D错．9．如图12是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等．两条虚线互相垂直，且平分，那么关于各点电场强度和电势的叙述正确的是( )图12A．1、3两点电场强度相同B．5、6两点电场强度相同C．4、5两点电势相同D．1、3两点电势相同答案ABC10．在光滑的绝缘平面上，有一个正方形abcd，顶点a、c处分别固定一个正点电荷，电荷量相等，如图13所示．若将一个带负电的粒子置于b点，自由释放，粒子将沿着对角线bd往复运动．粒子从b点运动到d点的过程中( )图13A．先做匀加速运动，后做匀减速运动B．先从高电势到低电势，后从低电势到高电势C．电势能与机械能之和先增大，后减小D．电势能先减小，后增大答案 D解析这是等量同种电荷形成的电场，根据这种电场的电场线分布情况，可知在直线bd 上正中央一点的电势最高，所以B错误．等量同种电荷形成的电场是非匀强的，所以A错误．负电荷由b到d运动的过程中先加速后减速，动能先增大后减小，则电势能先减小后增大，而由能量守恒定律可知电势能与机械能之和保持不变，所以C错误，D正确．11．如图14所示是一匀强电场，已知场强E＝2×102N/C，现让一个电荷量为q＝－4×10－8 C的电荷沿电场方向从M点移到N点，MN间的距离l＝30 cm.试求：(1)电荷从M点移到N点电势能的变化；(2)M、N两点间的电势差．图14答案(1)电势能增加了2.4×10－6 J (2)60 V解析(1)由图可知，负电荷在该电场中所受电场力F为恒力，且方向向左．因此从M点移到N点，电荷克服电场力做功，电势能增加，增加的电势能ΔE电等于电荷克服电场力做的功W.电荷克服电场力做功为W＝qEl＝4×10－8×2×102×0.3 J＝2.4×10－6 J，故电势能增加了2.4×10－6 J.(2)从M 点到N 点电场力对电荷做负功为W MN ＝－2.4×10－6J ，则M 、N 两点间的电势差为U MN ＝W MN q ＝－2.4×10－6－4×10V ＝60 V ，即M 、N 两点间的电势差为60 V. 12．有一带负电的点电荷，从电场中的A 点移到B 点时，克服电场力做功6×10－4 J ．从B 点移到C 点，电场力做功9×10－4 J ，问：(1)若以A 为零势能点，B 、C 两点的电势能各为多少？A 、C 间的电势能之差为多少？(2)若以B 为零势能点，A 、C 两点的电势能各为多少？A 、C 间的电势能之差为多少？ 答案 见解析解析 电场力做功和电势能变化的关系，既适用于正电荷，又适用于负电荷．(1)电荷从A 点移到B 点，克服电场力做功6×10－4 J ，电势能增加6×10－4 J ．故B 点电势能为6×10－4 J.从B 点移到C 点，电场力做功9×10－4 J ，电势能减少9×10－4 J ，故C 点电势能为－3×10－4 J.由于A 为零势能点，故A 、C 间的电势能之差为3×10－4J.(2)由(1)知，以B 点为零势能点，电荷从A 点移到B 点，电势能增加6×10－4 J 后电势能成为零，故A 点电势能为－6×10－4J.从B 点移到C 点，电势能减少9×10－4 J ，故C 点电势能为－9×10－4 J ．A 、C 间的电势能之差为3×10－4 J.。

2017-2018年高中物理（人教版选修3-1）第一章静电场检测一、单选题1. 下面是某同学对电场中的一些概念及公式的理解，其中正确的是（）A ．根据电场强度的定义式可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B ．根据电容的定义式可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C ．根据真空中点电荷的电场强度公式可知，电场中某点的电场强度与场源电荷所带的电荷量无关D ．根据电势差的定义式可知，带电荷量为1C的正电荷，从A点移动到B点克服电场力做功为1 J，则A、B两点间的电势差为－1 V2. 有两个完全相同的绝缘金属小球AB，A带的电量为Q，B 带的电量为，它们间的距离r远大于小球的半径，相互作用力为现将两个小球接触一下后放回原处，则相互作用力变为A ．B ．C ．D ．3. 带电粒子仅在电场力作用下，从电场中a点以初速度进入电场并沿虚线所示的轨迹运动到b点，如图所示，实线是电场线，关于粒子，下列说法正确的是A．在a点的加速度大于在b点的加速度B．在a点的电势能小于在b点的电势能C．在a点的速度小于在B点的速度D．电场中a点的电势一定比b点的电势高4. 如图所示，电子在电势差为U1的加速电场中由静止开始运动，然后射入电势差为U2的两块平行极板间的电场中，入射方向跟极板平行．整个装置处在真空中，电子的重力不计．在满足电子能射出平行板区的条件下，下述四种情况中，一定能使电子的偏转位移h变大的是A．U1变大B．U1变小C．U2变大D．U2变小5. 如图中虚线为匀强电场中的等势面，两粒子M、N质量相等，所带电荷量的绝对值也相等，现将M、N从虚线上的O点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点A、B、C为实线与虚线的交点，已知O点电势高于C点．若不计重力，则（）A．M带负电荷，N带正电荷B．N在A点的速率与M在C点的速率相等C．N在从O点运动至A点的过程中克服电场力做功D．M在从O点运动至B点的过程中，电场力对它做的负功6. 关于等势面和等势线的说法，下列哪些说法是正确的（）A．等势面和电场线处处垂直，等势线的疏密可以反映电场强度的强弱B．同一等势面上的点场强大小必定处处相等C．电荷从电场中一点移到另一点，电场力不做功，电荷必在同一等势面上移动D．负电荷所受电场力的方向必和该点等势面垂直，并指向电势升高的方向7. 传感器是把非电学物理量（如位移、速度、压力、角度等）转换成电学物理（如电压、电流、电量等）一种元件．图所示中的甲、乙、丙、丁是四种常见的电容式传感器，下列说法正确的是（）A．甲图中两极间的电压不变，若电量增加，可判断出θ变大B．乙图中两极间的电压不变，若电量减少，可判断出h变大C．丙图中两极间的电压不变，若有电流流向传感器的正极，则F变大D．丁图中两极间的电压不变，若有电流流向传感器的负极，则x变大8. 如图所示，平行板电容器两极A、B间有一个带电油滴P，正好静止在两极板正中间现将两极板稍拉开一些，其它条件不变拉开时间忽略，则A．油滴将向上加速B．油滴将向下加速C．电流计中电流由b流向aD．电流计中始终无电流流过9.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于0点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b．不计空气阻力，则（）二、多选题A ．小球所受合力为零B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒10. 绝缘且光滑的斜面固定于水平地面上，倾角为θ，斜面处于匀强电场中，质量为m 、带正电q 的小滑块在斜面上处于静止状态，重力加速度为g．下列判断正确的是（）A ．电场强度的方向可能垂直于斜面向上B ．若物体对斜面压力为零时，则电场强度为C ．若电场方向水平，则电场强度D ．电场强度最小值为11. 如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中该粒子A ．所受重力与电场力平衡B ．做匀变速直线运动C ．动能逐渐减少D ．电势能逐渐减少12.一水平放置的平行板电容器的两极板间距为，两极板分别保持与电池两极相连，上极板中心有一小孔(小孔对电场的影响可忽略不计)．小孔正上方处的P 点有一带电微粒，该微粒从静止开始下落，经过小孔进入电容器，并在下极板处(未与极板接触)返回，那么A ．若把上极板往下平移d/2，微粒将打到下极扳上B ．若把下极板往上平移d/2，微粒将在距上极板d/8处返回C ．若把下极板往上平移d/2，微粒将在距下极板d/6处返回D ．若先把电容器两极板与电池断开然后再把上极板往下平移d/2，微粒将打到下极扳上13. 如图所示，A 板发出的电子经加速后，水平射入水平放置的两平行金属板间，金属板间所加的电压为U ，电子最终打在荧光屏P 上，关于电子的运动，下列说法中正确的是A ．滑动触头向右移动时，电子打在荧光屏上的位置上升B ．滑动触头向左移动时，电子打在荧光屏上的位置上升C ．电压U 增大时，电子打在荧光屏上的速度大小不变D ．电压U 增大时，电子从发出到打在荧光屏上的时间不变14. 如图所示，质量相同的两个带电粒子P 、Q 以相同的速度沿垂直于电场方向射入两平行板间的匀强电场中，P 从两极板正中央射入，Q 从下极板边缘处射入，它们最后打在同一点(重力不计)，则从开始射入到打到上极板的过程中( )A ．它们运动的时间D ．它们的电势能改变量之比C ．它们所带的电荷量之比B ．它们运动的加速度三、解答题15.如图所示，一带电小球的质量m=2×10-4kg，用长为L=0.8m的细线悬挂在水平方向的匀强电场中的O点，电场场强E=3×104N/C，当细线与竖直方向夹角为θ=37°时，小球恰好静止在A点．（g=10m/s2，sin37°=0.6，cos37°=0.8）求（1）小球带什么电？电量是多少？（2）若剪断细线，则带电小球的运动轨迹是直线还是曲线？加速度是多少？（3）若小球由竖直方向的P点静止释放，运动到A位置的过程中，电场力做多少功？16. ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R 的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q =+C的小球，放在A点由静止释放后，求：（g=10m/s2）(1)小球到达C点的速度大小(2)小球在C点时，轨道受到的压力大小17. 如图所示为一真空示波器，电子从灯丝K发出（初速度不计），经灯丝与A板间的加速电压U1加速，从A板中心孔沿中心线KO射出，然后进入两块平行金属板M、N形成的偏转电场中（偏转电场可视为匀强电场），电子进入M、N间电场时的速度与电场方向垂直，电子经过偏转电场后打在荧光屏上的P点．已知加速电压为U1，M、N两板间的电压为U2，两板间的距离为d，板长为L1，板右端到荧光屏的距离为L2，电子质量为m，电荷量为e．不计重力，求：（1）电子穿过A板时的速度大小；（2）P点到O点的距离．（3）电子打在荧光屏上的动能大小．。
