伴音通道的主要技术要求

伴音通道的主要技术要求

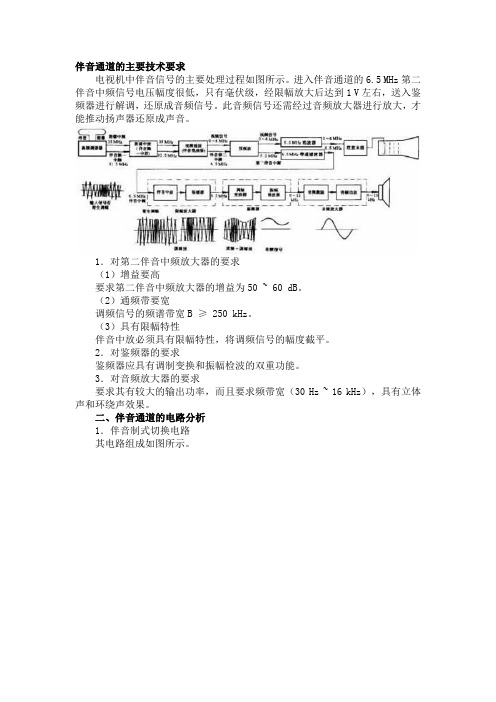

伴音通道的主要技术要求电视机中伴音信号的主要处理过程如图所示。

进入伴音通道的6.5 MHz第二伴音中频信号电压幅度很低，只有毫伏级，经限幅放大后达到1 V左右，送入鉴频器进行解调，还原成音频信号。

此音频信号还需经过音频放大器进行放大，才能推动扬声器还原成声音。

1．对第二伴音中频放大器的要求（1）增益要高要求第二伴音中频放大器的增益为50 ~ 60 dB。

（2）通频带要宽调频信号的频谱带宽B ≥ 250 kHz。

（3）具有限幅特性伴音中放必须具有限幅特性，将调频信号的幅度截平。

2．对鉴频器的要求鉴频器应具有调制变换和振幅检波的双重功能。

3．对音频放大器的要求要求其有较大的输出功率，而且要求频带宽（30 Hz ~ 16 kHz），具有立体声和环绕声效果。

二、伴音通道的电路分析1．伴音制式切换电路其电路组成如图所示。

动画5-7-1伴音中频处理电路伴音中频制式转换电平变化及其控制逻辑关系D701N203屏显制式49脚、sysl50脚、sys2⑨脚⑩脚③脚输出13脚输出LLLL4.5 MHzCVBS4.5 MMLHHL5.5 MHzCVBS5.5 MB／GH `LLH6.0 MHzCVBS6.0 MIHHHH6.5 MHzCVBS6.5 MD／K2．伴音中频处理电路动画5-7-2伴音通道主信号流程①脚选择电压的变化与51脚输出的关系①脚选择电压／V0 ～ 1.31.7 ～2.62.9 ～3.84.1 ～ 5脚音频输出TV（内）音频TV（内）音频AV（外）音频AV（外）音频彩色制式SECAMPAL／NTSCPAL／NTSCSECAM3．音频功率放大电路长虹R2118A型机的伴音音频功率放大采用集成电路TDA7496，它的典型应用电路如图所示。

（1）主伴音信号的功率放大（2）低音的处理及功率放大（3）音量控制三、伴音通道的故障维修动画5-7-3伴音通道常见故障分析1．无伴音检修无伴音故障有两种方法：一种方法是测量伴音电路中各点的工作电压，根据所测电压与正常工作电压相比较，若某点电压与正常工作电压差异较大，则说明与此点相接的有关元件有故障。

彩电伴音部分的原理介绍与测试

彩电伴音部分的原理介绍与测试

标准输入信号电平
• 标准输入信号电平 • 标准输入信号电平的优选值为-50dB
（mW）。也就是加入电视机天线输入端 的图象载频电压：300Ω阻抗输入时为 1800uV；75Ω阻抗输入时为900uV。信号 强度为60dB
标准电视测试信号
• 是由图象信号对图象载频进行负极性调 制，调制度为87.5%，射频伴音信号以 1000Hz音频调制，调制度为30%，图象 载频电平与伴音载频电平比为3.162：1 简写为3：1。(10dB)
测试方法
1）在图象通道同步灵敏度的标称值（40dB） 的条件下，加入1KHz调制度为100%的伴音信 号。
2）调节音量的大小，使伴音输出功率为最大有 用电输出功率的标称值（U0）。 3）去掉伴音调制，在失真仪上进行衰减，然后 在失真仪上读取伴音通道的输出电平（U1）， 此时的电平即为图象信号、扫描及电源电路在 伴音通道中产生的噪声。（NL=20lgU1/U0）
一.伴音通道噪声限制灵敏度 （伴音灵敏度）
定义：当伴音输出在 给定信噪比时（我
国规定为30dB），在选定的电视频道上， 获得标准伴音输出时所须的最小输入信号 电平。主要考核高放前级的信噪比以及声 表的特性。
• 测试信号:标准彩条信号
• 指标要求： VHF ≤22dB
•
UHF ≤25dB
测试方法
• 1）在标准输入电平条件下，电视机输入端加 标准电视测试信号
• 讨论：
• 当电压谐波失真达不到7％时各工厂的操 作方式差异
相关概念：
• 标准伴音输出：
• 彩色电视机输出到扬声器端的音频功率，规 定为最大有用电输出功率标称值的十分之一。 （用1kHz信号调制，调制度为30%）
• U0=√0.1P0R0 • P0为电视机伴音通道最大有用电输出功率的

伴音通道原理与故障维修

伴音通道原理与故障维修
为了能控制音量，在前置音频放大器和功率放大器之间插 入音量控制电路。音量控制的方式有许多，主要是电位器分压 法、直流电源音量控制法。
伴音通道原理与故障维修
1.2 伴音通道主要电路
1.2.1 伴音中放和鉴频 1.6.5MHz陶瓷滤波器
陶瓷滤波器分陶瓷滤波器、 陶瓷陷波器和陶瓷谐振器等。如 6.5MHz带通滤波器，6.5MHz陷波器。
待延迟的音频信号经低通滤波器，输出信号在控制逻辑电 路的控制下，将模拟音频信号取样、量化后，变成二进制数字 信号，并以串行数据形成送入RAM。同时，控制逻辑电路输出 地址数据信号去控制RAM，使经A/D转换后送入RAM的串行数据 分别写入RAM相应地址中。经A/D转换的音频信号存入RAM,设定 音频信号延时时间。从RAM中取出延迟数字音频信号，再经D/A 转换，经低通滤波器滤除量化过程中的取样频率干扰，还原成 经延迟的音频信号。
伴音通道原理与故障维修
1.3 汇佳彩电伴音通道电路分析
伴音通道原理与故障维修
1.3.1伴音解调电路 公共通道从N101的52脚输出6.5MHz伴音中频信号经C125、
L121、C126组成高通滤波器，滤除6.5MHz以下的彩色全电视信 号,进入N101的54脚。N101内部设置6.5MHz带通滤波器，让 6.5MHz信号通过，滤除其他频率信号, 加至中频限幅放大器。 经中频限幅放大器放大，增益在60dB左右，并且有限幅功能， 可以把各种干扰波去掉，消除对伴音的干扰。中频限幅放大器 放大后的伴音信号输出到鉴频器。
采用特定的环绕声处理电路，对立体声的两路信号进行加 工处理，根据人耳听觉生理上的两大特点，即掩蔽效应和哈斯 效应，利用电子电路模拟出一个环绕声场，并用多个扬声器进 行放音，营造出丰富的三维空间音响效果，使视听者产生极强 的临场感。多数大屏幕彩电采用模拟环绕声技术。

伴音通道组成、调试、故障检测及维修

伴音通道组成、调试、故障检测及维修

伴音通道组成、调试、故障检测及维修1、2、3、一、1、2、3、4、5、二、实训内容：1、 原理图分析：伴音通道电路分析LA76810的52脚输出的伴音中频信号经高通滤波，分离出4.5MHz 以上的高频成分，送入54脚，再利用带通滤波器及伴音PLL 电路来选出伴音中频信号。

经内部放大、鉴频后由1脚输出音频信号。

53脚外接伴音PLL 环路滤波器，53脚电压用来锁定伴音中频载波信号的频率和相位。

9脚外接FM 检波滤波电路。

2脚外接去加重电容，以补偿发射端的预加限幅中放 鉴频 低放 去加重 低放 功放重，减小高频噪声。

音频处理单元由专用伴音音频集成电路LA4285完成。

音频信号由中频处理单元LA76810的第1脚输出，经C 414、C 442分两路输入两片LA4285的第1脚，在内部完成低频放大和功率放大后，由第9脚经C 417、C 424耦合输出，分别驱动两组扬声器完成电-声转换，输出模拟立体声。

2、 伴音通道参数的测试3、 用示波器观察伴音功放电路的输入、输出信号波形，测量波形的幅度和周期4、 伴音通道故障检查流程：无 无无 无有 有无声不正常三、故障检修：1、 有图像无伴音：故障原因分析：A 、 伴音信号在伴音电路的流通路径被阻断。

B 、 伴音电路中的鉴频器停止工作，不能从第二伴音中频信号中解调出音频信号。

C 、 音量控制电路中的故障。

D 、 静音控制电路的故障。

检修方法：A 、 利用A V 输入接口确定故障范围。

将DVD 或VCD 的音视频信号接到电视机，电视调到A V ，如果扬声器还没声音，说明故障在音频信号切换开关以后的电路，反之则是切换开关以前的第二伴音中频信号处理电路。

B 、 利用干扰法确实故障的大致位置：1—62、 伴音声音小的故障：故障 原因 故障 原因 失真 中放低放 伴音干扰图像 电源SAWF 音小并失真 功放 交流哼声 电源SAWF 音尖失真 鉴频去加重 时有时无 音量电位器 沙哑 6.5MHZ 末调准 噪声大 6.5MHZ 带通 有无伴音 有无图像 查公共通道伴音是否正常 故障在伴音通道，用信号注入寻迹法查音频放大A、利用A V输入接口确定故障范围B、利用干扰法：确定范围然后再重点检查元器件的性能是否变差。

模块4图像中频通道及伴音通道电路ppt课件全

模块4图像中频通道及伴音通道电路ppt课件全
图4-8 前置中频处理电路
4.4 黑白电视机图像中频通道及伴音通道
图像中频通道
图4-9 熊猫DB44H3-3黑白机图像通道电路
中频电视信号经V101预中放、Z101声表面波滤波器从D7611AP的第1、16脚输 入到内部的中频放大器。C105为隔直耦合电容。
第2、15脚内接中频放大器，外接电容C104用以过滤中频信号，消除交流负 反馈。放大后的中频信号经视频检波器检出视频全电视信号，同时混频得到 6.5MHz的第二伴音中频信号，送入预视放电路。
4. TA7611AP和uPc1353C分别是熊猫DB44H3-3黑白机图像通道电路和伴 音处理集成电路。
（二）性能要求
1．增益 整个通道增益84dB B。
2．频率特性
(1) 图像中频的位置 处于频率特性曲线高频端斜边的中点，上下 0.75MHz范围内为一斜坡。补偿残留边带发 送带来的高低频信号不均衡。
( 2)伴音中频的位置 增益是38MHz处的0.1倍, 有±100KHz以上的平 坦部分。均匀放大并减小对图像的干扰。
白噪声抑制电路与黑噪声抑制电路，提高了抗干扰能力。白噪声，电平低于 正常白色电平的噪声电平，屏幕表现为超白色。黑噪声指电平高于同步头电平的噪 声电平，在屏幕上表现为超黑色，这种噪声还会影响到同步分离电路与AGC电路的 正常工作。
伴音通道
图4-10 熊猫DB44H3—3黑白机伴音通道电路
经三端陶瓷滤波器选取出的6.5MHz的第二伴音中频信号由12、 13脚输入，经限幅放大后，将等幅调频波送入鉴频电路。第1、2 脚外接的L201、C205、C204为鉴频器的外接频幅转换网络，经差分 峰值鉴频器处理后，还原成原音频信号，经直流音量控制电路后
从4脚输出， 14脚外接音量调节电位器RP201。4脚的输出信号经 外部电容C208耦合从7脚送入内部音频功放电路，对音频进行不失 真的功率放大。放大后的音频信号从第8脚输出，直接可以驱动扬 声器发声。10脚为OTL功放的供电脚， 8、9脚间外接自举电容 C211。放大后的音频信号从第8脚输出，直接可以驱动扬声器发声。 图中5脚为除功放以外的其他电路供电，3脚外接去加重网络。

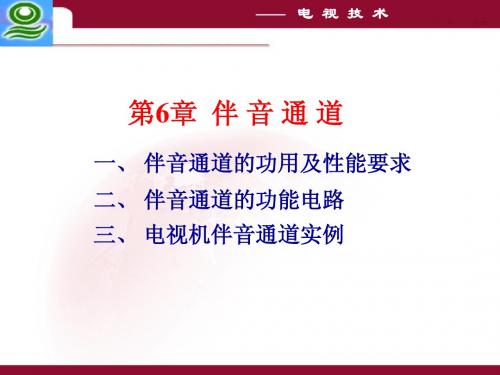

第6章 伴音通道

第6章 伴音通道
电 视 技 术
第6章 伴 音 通 道
一、 伴音通道的功用及性能要求 二、 伴音通道的功能电路 三、 电视机伴音通道实例
电 视 技 术
天线
伴音通道的功用及性能要求
图像中放 伴音中放 视频检波 伴音混频器 视放 预视放
高频头
伴音中放 限幅电路
鉴频器
音频放 大电路 扬声器
中频限幅放大电路:将6.5MHz伴音信号放大1000倍; 限幅:切除幅度干扰; 鉴频电路:从6.5MHz调频信号中取出音频信号; 音量控制电路:调整音频信号的幅度; 音频放大电路:对音频信号进行电压放大及功率放大.
电 视 技 术
直流音量控制与静噪控制过程
电 视 技 术
TA7680AP伴音通道应用电路分析
电 视 技 术
伴音及AFT静噪电路原理
电 视 技 术
IX0365CE伴音功放电路原理
伴音通道的性能要求
2. 对鉴频器的要求
uo / V
(1） 鉴频灵敏度要高 (2） 非线性失真小
6 .5
f / MHz
3 00 k Hz
(3） 具有“S”形幅频特性曲线 为保证在一定频偏下，不失真地输出音频电压，要求
鉴频器的幅频特性曲线具有S形，如图所示。
电 视 技 术
伴音通道的性能要求
3. 对音频放大器的要求
K 1 00 %
电 视 技 术
＜3 0%
伴音通道的性能要求
1. 对伴音中放限幅电路的要求
0 (2） 较宽的通频带和良好的选择性 3 00 k Hz f
7 0.7%
电视伴音调制信号的最高频率 fmax=15 kHz，最大频偏 Δ fmax=50 kHz ， 则 调 频 信 号 的 频 带 宽 度 为 B=2 （Δ fmax+fmax）=130 kHz。 考虑到实际电路受温度、电源电压和元件参数变化引起 的中心频率漂移等因素的影响，一般通频带都要留有一定余 量，要求中频放大电路带宽应有250~300 kHz（-3 dB以内）。 此外，还要求伴音中放电路具有良好的选择性，其频率特性 曲线在通频带之外应有良好的衰减，近似呈矩形状。

第5章 伴音通道


5.2 伴音通道电路分析
5.2.2 第二伴音中频限幅放大器
第二伴音中频信号经6.5MHz滤波器 301滤波后由 滤波器CF 第二伴音中频信号经 滤波器 TA7680AP（21）脚送到集成电路内的中频限幅放大器进行 （ ） 限幅放大。 限幅放大。 集成电路内差动放大器的一个管子的基极通过（ ） 集成电路内差动放大器的一个管子的基极通过（22）脚 的电容C 接地， 的电容 304接地，其目的是对于伴音中频信号来说是单端输 入单端输出，对于低频共模干扰信号是双端输入， 入单端输出，对于低频共模干扰信号是双端输入，因此具有 很强的抗低频干扰能力。 很强的抗低频干扰能力。
LA4265集成电 集成电 路完成功放任务
•前置低放 前置低放 •功放 功放
高通通滤 波器滤掉 0~6MHz的 视频信号 鉴频器的 900移相网络
为去加重电容
6.5MHz
低通滤波器
由IC20l（15）脚输出的视频全电视信号经L40l、C416低通滤波器后分为两 路，一路送到视频信号处理电路，另一路经C301、C302、C319、L301组成 的高通滤波器，滤掉0~6MHz的视频图像信号（C302、L301串联谐振在 4.43MHz，吸收掉4.43MHz色度信号），6.5MHz的第二伴音中频信号由 陶瓷滤波器CF301取出，由IC201的（21）送入块内，进行伴音限幅中放。
5.2 伴音通道电路分析
2. 工作过程
⑨ 脚外接C312及R309起交流退耦作用。 为了改善放大器的失真，电路中引入了一定的交流负反馈， 它是由R310、R309及C312来完成的。 C315、R311为防止产生自激振荡用。 在C309与C310之间，还接有音调控制和静噪电路。
5.2 伴音通道电路分析

第五讲 图像中频通道一、图像中频通道的组成及作用资料


14
3 4
11
脚：2C8、2R8，中放AGC滤波它决定了AGC的 控制能力和跟随速度，2C8漏电无图象。 脚：2R10：高放AGC耦合电阻 2R11：静态高放AGC分压电阻 2C9： 高放AGC滤波 2C11：高放AGC退耦 2C10：高放AGC退耦 2R9、2W1：通过改变分压，来改变AGC 的延迟起控电平。 脚：2L3、2C12、2C13组成电源去耦电路， 2R7、2C6、2C7组成电源去耦电路。
5.
AFT平衡调节输出（彩电中用） 6. AFT平衡调节输出（彩电中用） 7.地（彩电中接AFT移相网络）
8.中频调谐电路（2B1外接中周，频率为38MC）
9.中频调谐电路（2B1外接中周，频率为38MC）

10.彩电中接AFT移相网络
11.电源 12.视频信号输出（0~6MC、6.5MC） 13.地 14.外接AGC滤波电容
15.外接中频滤波电容2C4
16.中频信号输入
十一、外接元器件作用：
16 2 15 8 9
12
脚：2C5，SAWF 输出耦合电容，开路则 灵敏度低，伴音轻。 脚：2C4，作为负反馈网络的中频旁路电容， 开路时灵敏度低。 脚：2B1、2C14、2R12，用作同步检波器中的 限幅放大器的负载，谐振于38MC 。2R12为 阻尼电阻。 脚：2L2、4C7，视频输出滤波，滤除二次谐波 4C7短路则无图象，无伴音。
六、预中放和SAWF安装调试：


SAWF安装时紧贴底板，预中放管子的引出脚尽量 缩短。 预中放的集电极电流=7~15mA，怎么测量？ 当D7611芯片未插上时，在总缺口处测到的电流 即为预中放的集电极电流。 Ve=0.25v, Vb=0.95v, Vc=9v SAWF的突出特点是无需调试，即可获得良好的中 放幅频特性，有足够的通频带和良好的选择性， 稳定可靠。但有15~24dB的插入损耗。

伴音通道4


无声，说明扬声器损坏。
★ 判断音频功放好坏的方法
在供电电压正常的情况下，测量音频输出引脚 电压，看是否等于电源电压的一半，若远偏离此值， 则应查其外部电路元器件。若外部元器件都正常， 说明音频功放损坏。
若触碰集成功放输入端，有声音，说明故障点
在功放电路前面的伴音中频通道， ★ 伴音中频通道故障的维修方法
对第二伴音中频信号进行放大、解调，产生 音频信号，再对音频信号进行功率放大，以推动 扬声器工作。
2、电路方框图
第 二 伴 音 信 号 6.5MHZ带 通滤波器 伴音 放大 音频 放大
鉴频
6.5MHZ 陶瓷滤波器
CD5151CP
LM386
组成：6.5MHZ带通滤波器、CD5151CP、音频放大
6.5MHZ带通滤波器
回顾：
第 二 伴 音 信 号
6.5MHZ带 通滤波器 6.5MHZ 陶瓷滤波器
伴音 放大
鉴频
音频 放大
CD5151CP
LM386
组成：6.5MHZ带通滤波器、CD5151CP、音频放大
3、电路图
视放末级
R12 560 R13 120K C14 681 C18 3.3uF
功率集 成块
6.5带通 滤波器
CD5151CP芯片引脚说明
集成块音频专用模块
CD5151CP芯片--内部功能框图
1
2
3
4
5
6
7
8
9
10 11 12 13 14
CD5151CP
28 27 26 25 24 23 22 21 20 19 18 17 16 15
5
6
7
8
9
10
11
