浅谈动车组牵引计算

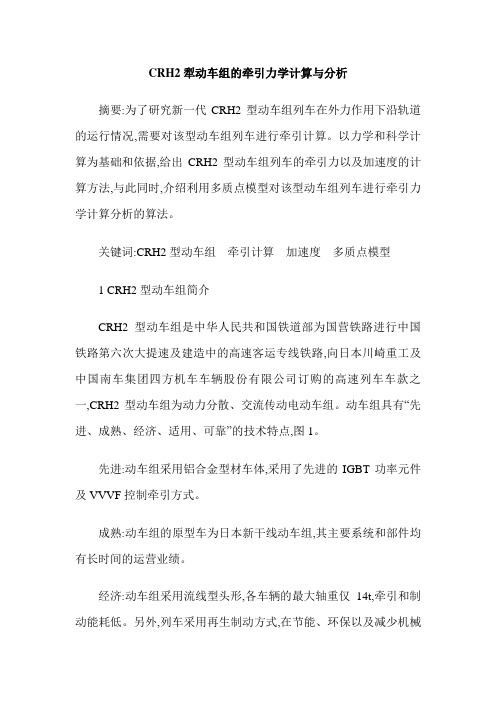

CRH2犁动车组的牵引力学计算与分析摘要:为了研究新一代CRH2型动车组列车在外力作用下沿轨道的运行情况,需要对该型动车组列车进行牵引计算。

以力学和科学计算为基础和依据,给出CRH2型动车组列车的牵引力以及加速度的计算方法,与此同时,介绍利用多质点模型对该型动车组列车进行牵引力学计算分析的算法。

关键词:CRH2型动车组牵引计算加速度多质点模型1 CRH2型动车组简介CRH2型动车组是中华人民共和国铁道部为国营铁路进行中国铁路第六次大提速及建造中的高速客运专线铁路,向日本川崎重工及中国南车集团四方机车车辆股份有限公司订购的高速列车车款之一,CRH2型动车组为动力分散、交流传动电动车组。

动车组具有“先进、成熟、经济、适用、可靠”的技术特点,图1。

先进:动车组采用铝合金型材车体,采用了先进的IGBT功率元件及VVVF控制牵引方式。

成熟:动车组的原型车为日本新干线动车组,其主要系统和部件均有长时间的运营业绩。

经济:动车组采用流线型头形,各车辆的最大轴重仅14t,牵引和制动能耗低。

另外,列车采用再生制动方式,在节能、环保以及减少机械损耗等方面具有独特的优越性。

适用:动车组具有速度提升能力,通过调整动车、拖车比例,能够灵活适应200km/h～300km/h各速度等级运行。

另外,动车组还可通过两列自动联挂满足大运量需求。

可靠:动车组采用了先进的防滑、防空转控制系统和自动列车保护系统,为列车在各种运行环境下的准时性提供了可靠的保障2 CRH2型动车组运行中的受力动车组列车牵引计算的主要环节就是通过研究动车组列车运行中加、减速力与列车加、减速度的关系找出列车运行速度、运行距离、运行时间三者之间的相互关系,进而推导出列车的运动方程。

动车组列车在运行中的受力有:(1)黏着牵引力F黏着牵引力是指受轮轨间黏着能力限制的轮周牵引力。

当轮周上切线的力大于粘着力时就会发生车轮的空转或者滑行,在不发生空转的前提下能实现的最大轮周牵引力就是黏着牵引力。

列车牵引计算范文列车牵引计算是指根据列车的重量、速度、坡度和阻力等参数，计算列车所需的牵引力的过程。

列车的牵引力是列车运行所需的力量，它是使列车能够克服摩擦和阻力，保持运行的动力源。

在现代铁路运输中，牵引力的计算对于确保列车能够安全、高效地运行具有重要意义。

列车的牵引力可以分为牵引力、阻力和坡度三个主要因素。

首先，牵引力是使列车能够前进的力量。

它取决于列车的质量和加速度，可以通过以下公式计算：Ft = ma其中，Ft是牵引力，m是列车的质量，a是列车的加速度。

牵引力可以通过列车的电力机车、蒸汽机车或者内燃机车提供。

其次，阻力是使列车减速或者保持匀速运行的力量。

它包括空气阻力、摩擦阻力和坡度阻力。

空气阻力取决于列车的速度和空气密度，可以通过以下公式计算：Fa=0.5*ρ*A*Cd*V^2其中，Fa是空气阻力，ρ是空气密度，A是列车的迎风面积，Cd是列车的阻力系数，V是列车的速度。

空气阻力可以通过减小列车的迎风面积或者降低列车的速度来减小。

摩擦阻力是列车在轨道上行驶时产生的阻力，它包括轮轨摩擦和轮胎与路面的摩擦。

摩擦阻力可以通过以下公式计算：Fr=μ*Fn其中，Fr是摩擦阻力，μ是轮轨或者轮胎与路面的摩擦系数，Fn是列车的法向力。

通过减小轮轨或者轮胎与路面的摩擦系数或者减小列车的质量，可以降低摩擦阻力。

最后，坡度阻力是由于列车行驶在上坡或者下坡时克服重力产生的阻力。

它可以通过以下公式计算：Fg = mg * sinθ其中，Fg是坡度阻力，m是列车的质量，g是重力加速度，θ是坡度角度。

列车行驶在上坡时，坡度阻力会增加；行驶在下坡时，坡度阻力会减小。

综上所述，列车的牵引力计算包括牵引力、阻力和坡度阻力三个方面。

在实际应用中，需要综合考虑各种因素，通过合理地设计列车的动力系统和操作控制系统，以满足列车运行的需求，保证列车安全、高效地运行。

同时，牵引力的计算也对于列车的规划、运营和维护具有重要的参考价值。

公铁两用车牵引计算一、牵引力计算1.静止摩擦力F=μ*N其中，F为静止摩擦力，μ为摩擦系数，N为车辆受力。

2.牵引力当车辆开始行驶时，需要克服不仅是静止摩擦力，还需要克服动摩擦力、重力、空气阻力等力的作用。

牵引力的计算公式为：F=μ*N+G+R其中，F为牵引力，μ为摩擦系数，N为车辆受力，G为重力，R为其他阻力。

3.牵引力的影响因素牵引力受到多种因素的影响，包括车辆重量、轮胎类型、摩擦系数、道路状况等。

在进行牵引力计算时，需要考虑这些因素，确保车辆可以安全、高效地行驶。

二、牵引效率计算牵引效率是指车辆在牵引过程中的能量转换效率。

通常使用功率作为衡量牵引效率的指标，功率的计算公式为：P=F*V其中，P为功率，F为牵引力，V为车辆速度。

牵引效率受到多种因素的影响，包括车辆发动机功率、传动系统效率、轮胎滚动阻力等。

在进行牵引效率计算时，需要综合考虑这些因素，确保车辆具有高效的牵引性能。

三、牵引距离计算牵引距离是指车辆在进行牵引操作时行驶的距离。

牵引距离的计算公式为：D=V*t其中，D为牵引距离，V为车辆速度，t为牵引时间。

在进行牵引距离计算时，需要考虑牵引力、牵引效率、车辆速度等因素。

通过合理计算牵引距离，可以有效规划行驶路线，确保车辆能够顺利到达目的地。

四、实例分析以一辆重型货车在铁路上牵引大型机器设备为例，进行牵引计算。

假设货车总重量为50吨，机器设备重量为30吨，摩擦系数为0.5，车辆速度为30km/h，牵引时间为1小时。

1.牵引力计算：F=μ*N+G+R=0.5*(50+30)*9.8+50*9.8=7350N2.牵引效率计算：3.牵引距离计算：D = V * t = 30 * 1 = 30km通过以上计算，可以得出该重型货车在铁路上牵引大型机器设备的牵引力、牵引效率和牵引距离。

在实际操作中，应根据具体情况进行牵引计算，并做好安全措施，确保车辆牵引过程顺利进行。

综上所述，公铁两用车的牵引计算是一个复杂的过程，需要考虑多种因素，并进行综合分析。

列车牵引计算总结心得体会列车牵引是指列车在运行过程中由于摩擦力和牵引力的作用，使得列车能够运动。

在火车、地铁等公共交通中，牵引力是非常重要的因素，它直接影响到列车的运行速度和能效。

在牵引力的计算中，需要考虑到列车的质量、列车的摩擦系数、列车的行驶速度等因素，下面是我对列车牵引计算的总结心得体会。

首先，列车的质量是影响牵引力计算的关键因素。

质量越大，列车所需的牵引力也就越大。

因此，在进行牵引力计算时，需要准确地测量列车的质量。

同时，在实际运行中，列车的质量还会受到乘客、货物等因素的影响，因此需要随时调整质量的数值以获得准确的牵引力计算结果。

其次，列车的摩擦系数也是影响牵引力计算的重要因素。

摩擦系数越大，列车与轨道之间的摩擦力就越大，从而使得列车更容易牵引。

摩擦系数的大小与列车与轨道之间的材料有关，因此在进行牵引力计算时需要准确地了解列车与轨道之间的摩擦系数。

在实际运行中，列车与轨道之间的摩擦系数还会受到天气和轨道状况等因素的影响，因此需要根据实际情况进行摩擦系数的调整。

再次，列车的行驶速度也会对牵引力计算产生影响。

行驶速度越大，列车所需的牵引力也就越大。

当列车的行驶速度达到一定值时，由于气动阻力、滚动阻力等因素的增加，牵引力的需求也会相应增加。

因此，在进行牵引力计算时需要对列车的行驶速度进行准确的测量。

在实际运行中，列车的行驶速度也会受到信号、限速等因素的限制，因此需要根据实际情况进行行驶速度的调整。

最后，列车的牵引力计算并不是一个简单的数学问题，它涉及到许多复杂的物理原理和实际因素。

在实际运行中，还需要考虑到列车的起动阻力、制动力等因素，从而得到更准确的牵引力计算结果。

因此，我认为在进行牵引力计算时，需要综合考虑列车的各种因素，在实际情况下进行调整和适用，才能得到准确的牵引力计算结果。

综上所述，列车牵引计算是一个复杂而重要的问题，它直接关系到列车的运行速度和能效。

在进行牵引力计算时，需要考虑到列车的质量、摩擦系数、行驶速度等因素，并根据实际情况进行调整和适用，才能得到准确的牵引力计算结果。

高速列车牵引计算高速列车牵引计算是指计算高速列车在行驶过程中所需要的牵引功率以及所消耗的能量。

牵引计算的目的是为了确定列车的牵引系统的性能和能效，并为车辆设计和运行提供参考依据。

本文将从牵引力计算、牵引功率和能量消耗等方面进行探讨。

首先是牵引力的计算。

牵引力是列车车辆克服阻力、加速度等外力而需要的力。

牵引力可以分为合成牵引力和分配牵引力两部分。

合成牵引力是指列车所需的总牵引力，可以用下式计算得到：合成牵引力=阻力+加速度力+坡道力+反向力其中，阻力是列车在运行过程中克服的空气阻力、摩擦阻力等；加速度力是列车在加速和减速过程中克服的惯性力；坡道力是列车在爬坡或下坡时所需的力；反向力是列车在平稳行驶过程中克服的车辆内部阻力。

其次是牵引功率的计算。

牵引功率是指列车牵引系统所需要的功率，它与牵引力和列车速度有关。

牵引功率可以用下式计算得到：牵引功率=牵引力×列车速度根据牵引力的计算结果，结合列车速度，可以得到列车牵引系统所需的功率。

最后是能量消耗的计算。

能量消耗是指列车在运行过程中所消耗的能量，主要包括牵引能量和制动能量。

牵引能量是列车在牵引过程中所消耗的能量，可以用下式计算得到：牵引能量=牵引功率×运行时间制动能量是列车在制动过程中所消耗的能量，可以用下式计算得到：制动能量=制动功率×运行时间其中，制动功率可以根据列车制动时所需要的制动力和列车速度计算得到。

除了以上三个方面的计算，还需要考虑到列车的负荷和运行环境等因素。

列车的负荷会对牵引力和牵引功率产生影响，例如列车的重量和乘客数量等；运行环境也会对列车的牵引性能产生影响，例如空气温度、湿度和气压等。

综上所述，高速列车牵引计算需要考虑诸多因素，并进行牵引力、牵引功率和能量消耗的计算。

这些计算结果能够有效指导高速列车的设计和运行，提高列车的牵引性能和能效。
