(完整版)沥青防水卷材拉力及最大拉力时延伸率试验.doc

高聚物改性沥青防水卷材屋面防水层施工工艺标准1 适用范围本工艺标准适用于工业与民用建筑工程坡等小于25%的Ⅰ~Ⅲ级屋面采用高聚物改性沥青卷材热熔法施工防水层的施工。

2 引用标准GB18242—2000 《弹性体改进沥青防水卷材》GB18243—2000 《塑性体改性沥青卷材》GB50207—2002 《屋面工程质量验收规范》GB50300—2001 《建筑工程施工质量验收统一标准》3 施工准备3.1 技术准备3.1.1 施工前必须有施工方案，要有文字及口头技术交底。

3.1.2 必须由专业施工队伍来施工。

作业队的资质合格，操作人员必须持证上岗。

3.2 材料要求3.2.1 高聚物改性沥青防水卷材：是合成高分子聚合物改性沥青防水卷材：常有的有SBS、ASTM（弹性体）、APP、APAO、APO（塑性体）等改性沥青油毡。

其品种、规格、技术性能，必须满足设计和施工技术规范的要求，必须有出厂合格证和质量检验报告，并经现场抽查复试达到合格。

3.2..1.1 高聚物改性沥青防水卷材规格见表3.2-1。

高聚物改性沥青防水卷材规格表 表3.2-13.2.1.1.2 高聚物改性沥青防水卷材的外观质量和技术性能应符合表3.2-2、表3.2-3的要求。

高聚物改性沥青防水卷材的外观质量表3.2-2高聚物改性沥青防水卷材技术性能（SBS 及APP 沥青卷材） 表3.2-33.2.2 配套材料3.2.2.1 氯丁橡胶沥青胶粘剂：由氯丁橡胶加入沥青及溶剂等配制而成，为黑色液体，用于基层处理（冷底子油）。

3.2.2.2 橡胶改性沥青嵌缝膏：即密封膏，用于细部嵌固边缝。

3.2.2.3 保护层料：石片、各色保护涂料（施工中宜直接采购带板岩片保护层的卷材）。

3.2.2.4 70号汽油，用于清洗受污染的部位。

4 主要机具4.1 电动搅拌器、高压吹风机、自动热风焊接机。

4.2 喷灯或可燃性气体焰炬、铁抹子、滚动刷、长把滚动刷、钢卷尺、剪刀、扫帚、小线等。

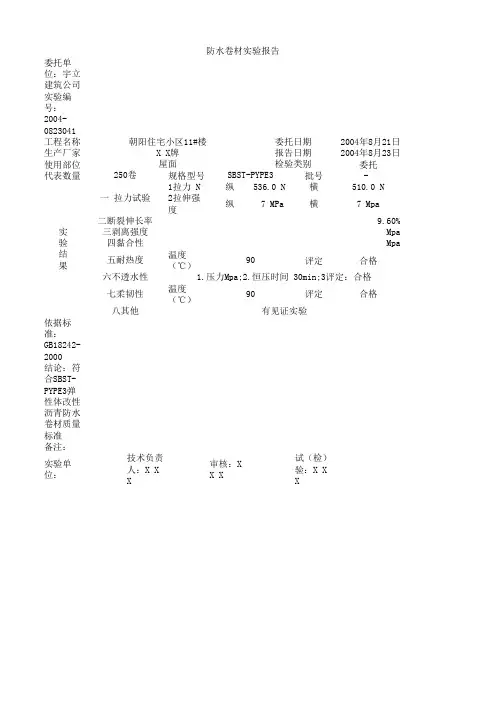

委托单位：宇立建筑公司 实验编号：2004-0823041
工程名称2004年8月21日
生产厂家2004年8月23日
使用部位委托
代表数量规格型号批号 -
1拉力 N 纵536.0 N 横510.0 N 2拉伸强度纵7 MPa 横7 Mpa
温度（℃）评定合格温度（℃）评定合格
依据标准：GB18242-2000
结论：符合SBST-PYPE3弹性体改性沥青防水卷材质量标准
备注：
实验单位：技术负责人：X X X 审核：X X X 试（检）验：X X X 防水卷材实验报告
朝阳住宅小区11#楼委托日期报告日期X X牌屋面检验类别250卷SBST-PYPE3实验结果一 拉力试验二断裂伸长率三剥离强度有见证实验
八其他9.60%Mpa Mpa 901.压力Mpa;2.恒压时间 30min;3评定：合格
90四黏合性五耐热度六不透水性七柔韧性。

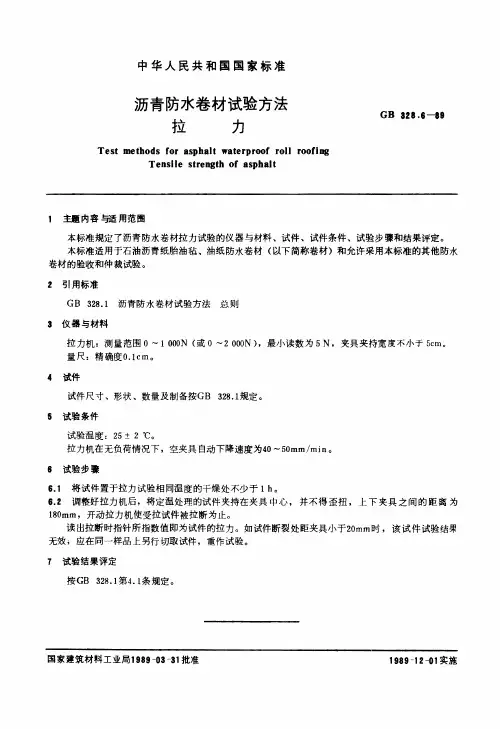

建筑防水卷材试验作业指导书1、检测项目最大拉力、最大拉力时延伸率、断裂延伸率、不透水性、耐热性、低温柔性、低温弯折性2、检测依据GB/T 328《建筑防水卷材试验方法》第8部分：沥青防水卷材拉伸性能 (GB/T 328.8—2007)第9部分：高分子防水卷材拉伸性能 (GB/T 328.9—2007)第10部分：沥青和高分子防水卷材不透水性 (GB/T 328.10—2007) 第11部分：沥青防水卷材耐热性 (GB/T 328.11—2007)第14部分：沥青防水卷材低温柔性 (GB/T 328.14—2007)第15部分：高分子防水卷材低温弯折性 (GB/T 328.15—2007)3、试验方法3.1 沥青防水卷材最大拉力、最大拉力时延伸率、断裂延伸率3.1.1仪器设备电子拉力试验机DL-5000型3.1.2试样制备整个拉伸试验应制备两组试件，一组纵向5个试件，一组横向5个试件。

试件在试样上距边缘100mm以上用裁刀任意裁取，矩形试件宽为（50±0.5）mm，长为（200mm+2×加持长度）长度方向为试验方向。

表面的非持久层应去除。

试件在试验前在（23±2）℃和相对湿度（30-70）%的条件下至少放置20h。

3.1.3步骤将试件紧紧的夹在试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

夹具间距离为（200±2）mm，为防止试件从夹具中滑移应作标记。

试验在（23±2）℃进行，夹具移动的恒定速度为（100±10)mm/min。

连续记录拉力和对应的夹具间距离。

3.1.4计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的夹具间距离与起始距离的百分率计算的延伸率。

去除任何在夹具10mm以内断裂或在试验机夹具中滑移超过极限值的试件的试验结果，用备用件重测。

最大拉力单位为N/50mm，对应的延伸率用百分率表示，作为试件同一方向结果。

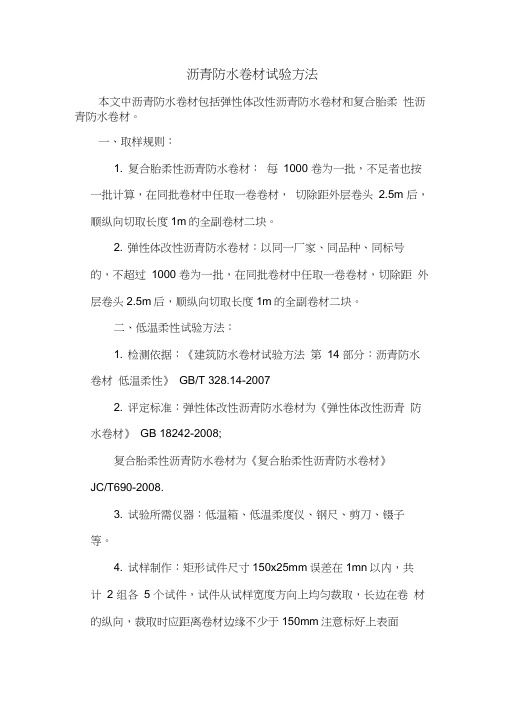

沥青防水卷材试验方法本文中沥青防水卷材包括弹性体改性沥青防水卷材和复合胎柔性沥青防水卷材。

一、取样规则：1. 复合胎柔性沥青防水卷材：每1000 卷为一批，不足者也按一批计算，在同批卷材中任取一卷卷材，切除距外层卷头 2.5m 后，顺纵向切取长度1m的全副卷材二块。

2. 弹性体改性沥青防水卷材：以同一厂家、同品种、同标号的，不超过1000 卷为一批，在同批卷材中任取一卷卷材，切除距外层卷头2.5m后，顺纵向切取长度1m的全副卷材二块。

二、低温柔性试验方法：1. 检测依据：《建筑防水卷材试验方法第14 部分：沥青防水卷材低温柔性》GB/T 328.14-20072. 评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3. 试验所需仪器：低温箱、低温柔度仪、钢尺、剪刀、镊子等。

4. 试样制作：矩形试件尺寸150x25mm误差在1mn以内，共计 2 组各 5 个试件，试件从试样宽度方向上均匀裁取，长边在卷材的纵向，裁取时应距离卷材边缘不少于150mm注意标好上表面（ 5 个）和下表面（ 5 个）分别试验。

试件试验前应在23 摄氏度的平板上放置至少4h。

5. 试验方法：设定低温柔度仪的温度：上面的温度为低温箱内防冻液的温度，下面温度为根据规范设定的试验温度（例如弹性体改性沥青II 的设定温度为-25 摄氏度）。

然后设置柔度仪右侧卷材在防冻液中的浸泡时间（弹性体改性沥青为1h）,调整中轴按钮为上升。

6. 当柔度仪显示温度达到设定温度后按照次序放入试件即可，达到设定时间后关闭机器取出试样观察裂缝情况。

三、拉伸试验方法：1. 检测依据：《建筑防水卷材试验方法第8 部分：沥青防水卷材拉伸性能》GB/T 328.8-20072. 评定标准：弹性体改性沥青防水卷材为《弹性体改性沥青防水卷材》GB 18242-2008;复合胎柔性沥青防水卷材为《复合胎柔性沥青防水卷材》JC/T690-2008.3. 试验所需仪器：电子拉力计、钢尺、剪刀等。

(1) 拉伸试验按GB/T328.8-2007进行。

去试件除非持久层。

校准试验机，调整拉伸速度和夹具间距离200㎜，将试件夹持在夹具中心，不得歪扭。

启动试验机，夹具移动的恒定速度为〔100±10〕mm/min，至试件拉断为止，记录最大拉力及最大拉力时伸长值。

分别以五个试件的算术平均值作为测定值。

延伸率按下式计算：E=100〔L1-L〕/L式中：E——延伸率，%；L1——最大拉力时伸长值，mm；L——原始夹具间距离，mm。

(2) 不透水性改性沥青防水卷材不透水性按GB/T328.10-2007B601001h后检测不透水性。

自粘聚合物改性沥青防水卷材不透水性按GB/T328.10-2007B进行。

N类卷材采用十字开缝盘，PY 类采用七孔盘，试验时间为2h，将防粘材料揭去，覆盖滤纸以防粘结。

试件的上外表朝下放置在透水盘上，盖上规定的7孔盘，放上封盖，慢慢加紧直到试件加紧在盘上，用布或压缩空气枯燥试件的非迎水面，慢慢加压的规定的压力。

保持规定压力〔30±2〕min。

(3) 低温柔性按GB/T328.14-2007进行。

试件制备：用于试验的矩形试件尺寸〔150±1〕mm×〔25±1〕mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm去试件除非持久层。

仪器设备：在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。

然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴载下面的位置。

弯曲轴直径根据产品不同可以为20mm、30mm、50mm。

整个装置浸入能控制温度在+20℃～-40℃、精度0.5℃温度条件的冷冻液中。

冷冻液用任一混合物：丙烯乙二醇/水溶液〔体积比1：1〕低至-25℃用一支测量精度0.5℃的半导体温度计检查试验温度，放入试验液体中与试验试件在同一水平面。

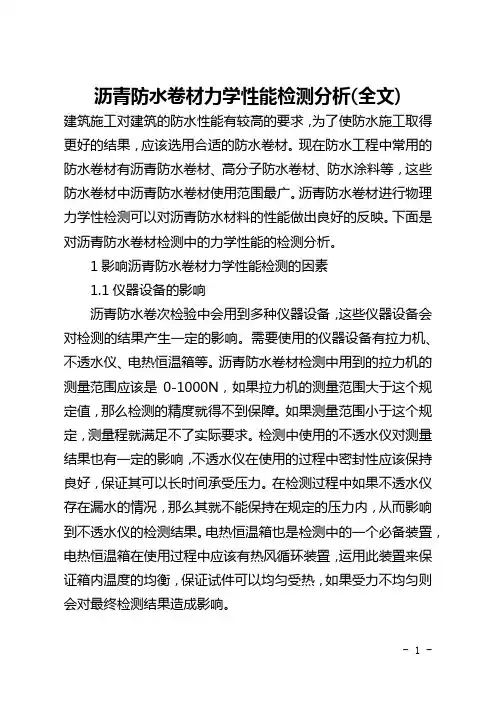

沥青防水卷材力学性能检测分析(全文)建筑施工对建筑的防水性能有较高的要求，为了使防水施工取得更好的结果，应该选用合适的防水卷材。

现在防水工程中常用的防水卷材有沥青防水卷材、高分子防水卷材、防水涂料等，这些防水卷材中沥青防水卷材使用范围最广。

沥青防水卷材进行物理力学性检测可以对沥青防水材料的性能做出良好的反映。

下面是对沥青防水卷材检测中的力学性能的检测分析。

1影响沥青防水卷材力学性能检测的因素1.1仪器设备的影响沥青防水卷次检验中会用到多种仪器设备，这些仪器设备会对检测的结果产生一定的影响。

需要使用的仪器设备有拉力机、不透水仪、电热恒温箱等。

沥青防水卷材检测中用到的拉力机的测量范围应该是0-1000N，如果拉力机的测量范围大于这个规定值，那么检测的精度就得不到保障。

如果测量范围小于这个规定，测量程就满足不了实际要求。

检测中使用的不透水仪对测量结果也有一定的影响，不透水仪在使用的过程中密封性应该保持良好，保证其可以长时间承受压力。

在检测过程中如果不透水仪存在漏水的情况，那么其就不能保持在规定的压力内，从而影响到不透水仪的检测结果。

电热恒温箱也是检测中的一个必备装置，电热恒温箱在使用过程中应该有热风循环装置，运用此装置来保证箱内温度的均衡，保证试件可以均匀受热，如果受力不均匀则会对最终检测结果造成影响。

1.2取样和制样的影响取样和制样是沥青防水卷材料检测中的重要步骤，取样和制样过程中也极容易对检测结果造成影响。

取样时应该选取尺寸、卷重、外观等均合格的产品中选出一卷，纵向上截取50cm，横向上截取250cm作为试验件[1]。

选取试验品时要保证沥青防水卷材的表面没有孔洞、裂缝、麻面、露胎等情况，如果出现有这些情况会影响到最终检测的准确性。

制样过程切取拉力试件时应该保证切口的垂直整齐，防止切口出现坡口的情况，坡口的情况一旦出现会使最终的检测结果或者偏高或者偏低。

如果切口出现不整齐的情况，试件的边缘会出现不平滑的现象，会导致检测结果偏低。

防水卷材的见证取样如下：1.2检验内容1、沥青防水卷材：纵向拉力、耐热度、柔度、不透水性。

2、高聚物改性沥青防水卷材：拉力、最大拉力时延伸率、不透水性、低温柔性，耐热度（地下防水工程可不检测耐热度）。

3、合成高分子防水卷材：断裂拉伸强度、扯断伸长率、不透水性、低温弯折性、加热收缩率、热老化保持率（后两项仅适用于屋面防水工程）。

4、高分子防水卷材胶粘剂：剥离强度、粘度、适用期剪切状态下的粘合性。

1.3取样方法1、沥青防水卷材：（1）同一品种、同一标号、同一等级的产品每1500卷为一批，不足1500卷按一批收（铝箔面油毡每1000卷为一批）。

（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷，500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。

在外观质量检验合格的卷材中，任取1卷做物理性能检验。

（3）将试样卷材切除距外层卷头2500mm，后顺纵向截取1000mm的2块全幅卷材送检。

2．高聚物改性沥青防水卷材：（1）高聚物改性沥青防水卷材按同一类型、同一规格、10000M2为一批，不足10000M2也可作为一批，改性沥青防水卷材同一品种、同一标号、同一等级的产品每1000卷为一批，不足1000卷也可作为一批。

（2）以同一生产厂的同一品种、同一等级的产品，大于1000卷抽5卷， 500—1000卷抽4卷，100-999卷抽3卷，100卷以下抽2卷，进行规格尺寸和外观质量检验。

在外观质量检验合格的卷材中，任取1卷做物理性能检验。

（3）将试样卷材切除距外层卷头2500mm后顺纵向截取1000mm的全幅卷材试样2块送检。

一块做物理性能检验用，另一块备用。

3、合成高分子防水卷材：（1）聚氯乙烯、氯化聚乙烯防水卷材以同一类型的10000M2为一批，不足10000M2也可作为一批。

氯化聚乙烯-橡胶共混防水卷材以同规格同类型的250卷为一批，不足250卷也可作为一批。

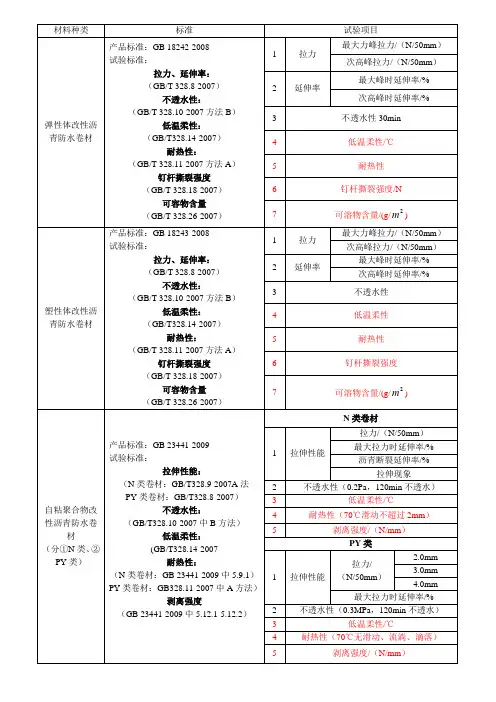

改性沥青防水卷材（弹性体、塑性体、聚乙烯胎）外观尺寸、不透水性、耐热度、拉力、最大拉力时延伸率、低温柔度、可溶物、热老化、渗油性、接缝剥离强度、卷材下表面沥青涂盖层厚度、自粘沥青再剥离强度1.适用范围、检测项目及技术标准1.1适用范围：本实施细则适用于改性沥青防水卷材(弹性体SBS,塑性体APP，聚乙烯胎)性能检测。

1.2检测项目（参数名称）GB 18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.2-2007 《建筑防水卷材试验方法沥青防水卷材外观》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》GB/T 328.6-2007 《建筑防水卷材试验方法沥青防水卷材长度、宽度、平直度和平整度》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB 328.10-2007 《建筑防水卷材试验方法沥青和高分子卷材不透水性》GB/T 328.11-2007 《建筑防水卷材试验方法沥青防水卷材耐热性》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》GB/T 328.18-2007 《建筑防水卷材试验方法沥青防水卷材撕裂性能（钉杆法）》GB/T 328.20-2007 《建筑防水卷材试验方法沥青防水卷材接缝剥离性能》GB/T 328.26-2007 《建筑防水卷材试验方法沥青防水卷材可溶物含量（浸涂材料总量）》GB/T 18244-2000 《建筑防水材料老化试验方法》2.相关文件依照上海市建设工程质量检测行业协会统一规定的记录、报告格式。

一、外观尺寸1.适用范围本实施细则适用于性沥青防水卷材的外观尺寸检验。

2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.2-2007 《建筑防水卷材试验方法沥青防水卷材外观》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》GB/T 328.6-2007 《建筑防水卷材试验方法沥青防水卷材长度、宽度、平直度和平整度》3.仪器设备台秤：最小分度0.2kg；卷尺：最小分度1mm；钢板尺：最小分度值为1mm厚度计：单位压力0.02MPa，分度值0.01mm，10mm直径4.试验方法4.1面积抽取成卷卷材放在平面上，小心的展开卷材，保证与平面完全接触。

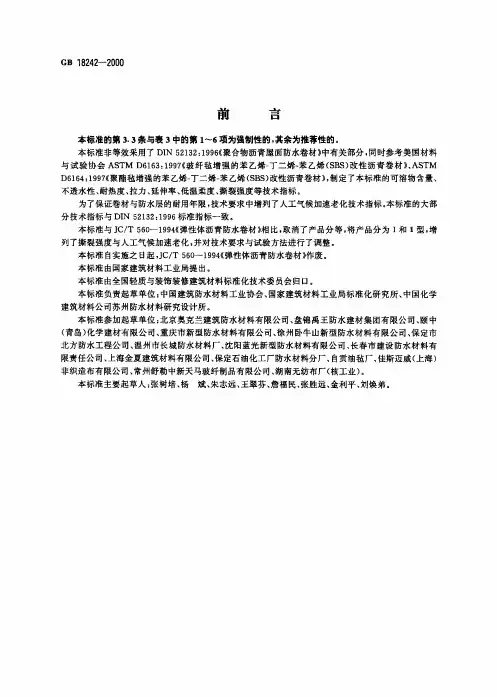

1.概述1.1执行标准GB18242—2000《弹性体改性沥青防水卷材》1.2范围1.2.1本作业指导书适用于聚脂毡或玻纤毡为胎基、苯乙烯-丁二烯-苯乙烯（SBS）热塑性弹性体作改型剂，两面覆以隔离材料所制成的建筑防水卷材（简称“SBS”卷材）。

1.2.2本作业指导书不适用于其他改型沥青、胎基和上表面材料制成的沥青防水卷材。

1.3分类1.3.1按胎基分为聚脂胎（PY）和玻纤胎（G）。

1.3.2按上表面隔离材料分为聚乙烯模（PE）、细砂（S）与矿物粒（片）料（M）三种。

1.3.3按物理力学性能分为I和II型。

1.3.4卷材按不同胎基，不同上表面材料分为六个品种见表11.4.1本试验室检验项目：厚度、拉力和延伸率；不透水性；耐热度：低温柔度。

1.4.2物理力学性能要求见表22.1样品接受2.1.1组批以同一类型、统一规格10000m2为一批，不足10000m2时亦可作为一批。

2.1.2抽样2.1.2.1在每批产品中随机抽取5卷进行卷重、面积、厚度及外观检查。

2.1.2.2从卷重、面积厚度及外观合格的卷材中抽取1卷进行物理力学性能试验。

2.1.3物理力学性能样品2.1.3.1将取样的一卷卷材切除距外层卷头2500mm后，顺纵向切取长度为800mm的全幅卷材两块，一块物理力学性能检测用，另一块备用。

2.1.3.2按表3规定尺寸和数量切取试件,试件边缘与卷材纵向边缘间的距离不小于75mm。

3.1执行标准GB18242-2000《弹性体沥青防水卷材》3.2仪器设备3.2.1拉力试验机要求能同时测定拉力与延伸率,测量范围0~2000N,最小读数5N,夹持宽度不小于50mm，拉力机在无负荷的情况下空夹具自动下降速度为40-50mm/min3.2.2本试验选用LSG5000N电子拉力试验机.。

3.2.3量尺,精确度1mm。

3.3试验准备3.3.1试验温度试验温度23±2℃,并记录。

3.3.2样品预处理将试件置于23±2℃温度下不少于24h3.4试验步骤3.4.1校准试验机3.4.2调整好拉力机后,将定温处理的试件夹持在夹具中心,并不的歪斜,上下夹具之间的距离为180mm。

SBS 防水卷材最大峰拉力和延伸率试验结果的研究马"1，陈颉2（1.新乡市高新建设工程质量检测有限公司，河南新乡453007；2.新乡市市政设施管理处，河南 新乡453000）®B a 辭M B W游月墨W:沖摘 要：为了评定弹性体改性沥青防水卷材（简称SBS 防水卷材）的性能在纵向、横向有无显著性差异,研究以数理统计学的假设检验理论为依据，应用多种假设检验的方法对采集的试验 数据进行量化分析。

采用单样本柯尔莫戈洛夫-斯米诺夫检验法、两个独立样本曼-惠特尼U 检验法、游程Runs 检验法、配对样本t 检验法进行对比试验分析。

研究结果表明，在标准试验条件下，同一型号不同厂家弹性体改性沥青防水卷材的纵 向、横向最大峰拉力和延伸率有显著性差异。

通过试验分析判定试验过程是否处于受控状态,促进实验室的管理。

关键词：假设检验;显著性水平；BS 防水卷材；最大峰拉力；延伸率中图分类号:TU57+3文献标志码：B文章编号：1007-7359（2019）06-0186-04DOI ：10.16330/j.c n ki.1007-7359.2019.06.073弹性体改性沥青防水卷材是以聚酯毡、玻纤毡、 玻纤增强聚酯毡为胎基，以苯乙烯一丁二烯一苯乙烯 （SBS ）热塑性弹性体作石油沥青改性剂,两面覆以隔离材料制成的防水卷材。

具有良好的耐高低温性能,使用寿命长，适用于工业与民用建筑的屋面和地下防 水,是各类建筑防水工程中使用量最大的改性沥青类防水卷材4）。

在建设工程实验室管理中，试验结果的研究体 现了实验室水平高低优劣，取决于试验人员素质与水平4］。

研究以数理统计学2的假设检验理论为依据, 用假设检验的方法评定弹性体改性沥青防水卷材的性能有无显著性差异，通过对试验数据的分析为实 验室管理提供量化依据。

1假设检验的理论依据一般来说,若某一随机变量是受多种相互独立的 随机因素的影响,而每一种随机因素所起的作用又是 极其微小的,那么该随机变量就近似服从正态分布作者简介：马燕（1972-）,女，河南新乡人，毕业于河南广播电视大学（国家开放大学）土木工程专业，本科学历，工程师。

自粘聚合物改性沥青防水卷材拉伸性能试验1.适用范围本实施细则适用于自粘聚合物改性沥青防水卷材的拉伸性能。

2.技术标准GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB/T 328.9-2007 《建筑防水卷材试验方法高分子防水卷材拉伸性能》3.仪器设备试验拉力机量程大于2000N4.试验步骤4.1 N类卷材4.1.1 试件制备除非有其他规定，整个拉伸试验应准备两组试件，一组纵向5个试件，一组横向5个试件。

试件在距试样边缘（100±10）mm以上裁取，用模版，或用裁刀，尺寸如下：方法A：矩形试件为（50±0.5）mm×200mm。

方法B：哑铃型试件为（6±0.4）mm×115mm。

表面的非持久层应去除。

试件中的网格布、织物层，衬垫或层合增强层在长度或宽度方向应裁一样的经纬数，避免切断筋。

试件在试验前在（23±2）℃和相对湿度（50±5）%的条件下至少放置20h。

4.1.2步骤对于方法B。

厚度是用GB/T 328.5方法测量的试件有效厚度。

将时间紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

为防止试件产生任何松弛推荐加载不超过5N的力。

试验在（23±2）℃进行，夹具移动的恒定速度为方法A（100±10）mm/min，方法B（500±50）mm/min。

连续记录拉力和对应的夹具间分开的距离，直至试件断裂。

试件的破坏形式应记录。

对于有增强层的卷材，在应力应变图上有两个或更多的峰值，应记录两个最大峰值的拉力和延伸率及断裂延伸率。

4.1.3计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的由夹具间距离与起始距离的百分数计算的延伸率。

去除任何在距夹具10mm以内断裂或在试验机夹具中滑移超过限值的试件的试验结果，用备用件重测。

自粘聚合物改性沥青防水卷材拉伸性能试验1.适用范围本实施细则适用于自粘聚合物改性沥青防水卷材的拉伸性能。

2.技术标准GB 23441-2009 《自粘聚合物改性沥青防水卷材》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB/T 328.9-2007 《建筑防水卷材试验方法高分子防水卷材拉伸性能》3.仪器设备试验拉力机量程大于2000N4.试验步骤4.1 N类卷材4.1.1 试件制备除非有其他规定，整个拉伸试验应准备两组试件，一组纵向5个试件，一组横向5个试件。

试件在距试样边缘（100±10）mm以上裁取，用模版，或用裁刀，尺寸如下：方法A：矩形试件为（50±0.5）mm×200mm。

方法B：哑铃型试件为（6±0.4）mm×115mm。

表面的非持久层应去除。

试件中的网格布、织物层，衬垫或层合增强层在长度或宽度方向应裁一样的经纬数，避免切断筋。

试件在试验前在（23±2）℃和相对湿度（50±5）%的条件下至少放置20h。

4.1.2步骤对于方法B。

厚度是用GB/T 328.5方法测量的试件有效厚度。

将时间紧紧的夹在拉伸试验机的夹具中，注意试件长度方向的中线与试验机夹具中心在一条线上。

为防止试件产生任何松弛推荐加载不超过5N的力。

试验在（23±2）℃进行，夹具移动的恒定速度为方法A（100±10）mm/min，方法B（500±50）mm/min。

连续记录拉力和对应的夹具间分开的距离，直至试件断裂。

试件的破坏形式应记录。

对于有增强层的卷材，在应力应变图上有两个或更多的峰值，应记录两个最大峰值的拉力和延伸率及断裂延伸率。

4.1.3计算记录得到的拉力和距离，或数据记录，最大的拉力和对应的由夹具间距离与起始距离的百分数计算的延伸率。

去除任何在距夹具10mm以内断裂或在试验机夹具中滑移超过限值的试件的试验结果，用备用件重测。
