机箱前置USB线连接方法

机箱前置USB、音频线连接方法机箱前置USB和音频接口给我们工作和娱乐带来便利，但当你面对一大把散乱的机箱前置插线，手上又没连线说明时，如果盲目插上，轻则无法使用USB、音频设备，重则烧毁设备或主板。

一、前置USB常用接线方法USB全称为Universal Serial Bus，中文可译成"万用串列总线"，其传输信号时需要5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电。

USB所能连接的设备可达127个且允许热插拔。

USB连线定义红线：电源正极（标识为：+5V或VCC+）：负责供应电流给USB设备（此接错易烧主板）白线：负电压数据线（标识为：Data-或USB Port -）负责数据传输及交换（正负极弄反烧U盘芯片）绿线：正电压数据线（标识为：Data+或USB Port +）黑线：接地（标识为：GROUND或GND）某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同(如图)。

有的机箱厂商将信号线进行分散并对每一根信号线作以标识，部分机箱厂商将USB线做到一个模块上。

下面将常用类型说明如下：注：连线插接时一定要断电操作！~第一类：8针型该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用。

接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序依次插入余下USB针脚（见图一）第二种接线方式是第2行与第1行接线正好相反（见图二）第二类，9针型为目前最常用的类型，该类型的USB针脚接线较为统一，可通用于大多数主板。

图三对应实物图(最常用型)图四和图三数据线正负正好相反,如果是图三误插成图四，会烧U盘芯片。

可用带USB接口的鼠标测试.第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有以下五种接法：附:常用几种接线说明书接线技巧1、看主板标识上图是两个USB端口，主板上一般有USB1、USB2标识，每个USB插座分2行，可安装两个USB接口。

机箱前置USB接法详解（附图）一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCC字串9GNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DA TA1+■DA TA1-■VCC■DA TA2-■DA TA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。

■VCC■DA TA－■DA TA＋□NUL■GND■GND□NUL■DA TA＋■DA TA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

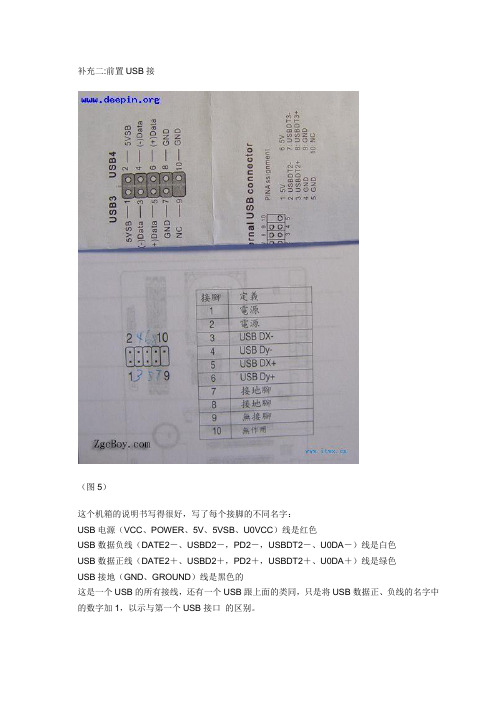

补充二:前置USB接
（图5）
这个机箱的说明书写得很好，写了每个接脚的不同名字：
USB电源（VCC、POWER、5V、5VSB、U0VCC）线是红色
USB数据负线（DATE2－、USBD2－，PD2－，USBDT2－、U0DA－）线是白色
USB数据正线（DATE2＋、USBD2＋，PD2＋，USBDT2＋、U0DA＋）线是绿色
USB接地（GND、GROUND）线是黑色的
这是一个USB的所有接线，还有一个USB跟上面的类同，只是将USB数据正、负线的名字中的数字加1，以示与第一个USB接口的区别。

我来总结一下吧，其实很简单，两个前置USB接口共有8根线，每个USB接口需要4根线。

一般主板上USB接口都是两排，一排就是一个USB接口。

把红色的线接在USB电源上，白色的线（带一个“－”号）接在USB数据负线上，绿色的线（带一个“＋”号）接在USB数据正线上，最后接上黑色的接地线。

注意的是，在一排上接的两根USB正、负数据线上的数字要相同。

下面一排按上面的方法如法炮制就OK了。

接完了最好再检查一遍，你看看我接的线的颜色排列顺序是不是跟主板自带的后挡板USB的接口一致（图6）？这样就大功告成了！从左至右颜色:红\白\绿\黑.。

机箱前置USB接法详解（附图）一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCC字串9GNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DA TA1+■DA TA1-■VCC■DA TA2-■DA TA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。

■VCC■DA TA－■DA TA＋□NUL■GND■GND□NUL■DA TA＋■DA TA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

机箱前面板USB接线详细图文教程你是否拥有一台新电脑且具有前置数据交换接口，但是搞不清楚该如何把这些小线缆连接到主板上。

而且时不是会听有人说:USB前置接口把我的优盘烧了。

痛苦，其实如果能细心正确的接好USB线，这会给我们工作带来很大的方便。

易错客工程师为大家示范一下吧。

不要给凌乱的样子给吓倒了...实际比你想像中还要容易什么是USB?USB它的全称为Universal Serial Bus，中文可译成"万用串列总线"，这项技术数年前已经在几家公司中得到发展，如Compaq，IBM，Intel，Microsoft等等。

现在演变成为每一块主板所必须集成的固化物.USB所能连接的设备可达127个且允许热插拔。

意思就是说你不需要断开电源与电脑之间的连接直接分离USB设备。

USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电，而不需为每个设备提供外置电源.然而，如果你外接几个网络集线器，那外置电源是必须的.USB接品有两种接口外型A和B。

A型接口较普遍，而且很小形像矩形。

B型接口，又称"D"接口，通常只会出现在扩展USB线里。

USB具有两种规格，分别是V1.1，和B。

1.1传输速度为12M/秒，而USB2.0提高至360到480M/秒.USB 2.0是向下兼容USB 1.1，这意味问及此事将一个USB2.0的设备插到USB 1.1口中，只能按USB1.1的速度运行。

刚才为大家简单地介绍USB的发展，及特点，下面让我们来看看该如何把这些小线缆连接到主板。

USB连线回顾在上面顶端的照片，许多的小线缆令它看起来十分烦恼，其实不然，只有4，或者5条线连接到每个端口，而且一般主板通常都有两个端口。

（有时候你从一些OEM版如戴尔，惠普诛如此类的电脑找到单独USB接口。

）领航的第一张图共包括了九条线和两个端口。

如果你是这样的想它，你就会明白只有少量的线缆是工作的。

前置USB接法，史上最全的前置USB和主板USB接法【图文详解】前置USB接法，机箱面板USB的接法，主板USB接法前段时间QQ群中某人问小编关于前置USB接法的问题，本以为这种老生常谈的问题应该是妇孺皆知的，谁知最近群中又有人问前置面板USB接法的问题，于是小编整理一份史上最全的前置USB接法的文章供广大网友参考，希望对大家有所帮助；要了解前置USB接法必须清楚USB的四个引脚所代表的功能含义，四个引脚，每种颜色代表着不同的功能：红色线：表示USB供电电源的正极（标识为：+5Volt、VCC或+）；黑色线：表示USB供电电源的负极，也就是俗称的“地线”（标识为：Ground、Gnd或-）；绿色线：表示USB数据信号的正极（标识为：Data+、Data2+或USB Port+）；白色线：表示USB数据线号的负极（标识为：Data-、Data2-或USB Port-）。

根据USB接口的国际标准，只能使用这四种颜色来标识USB的不同功能，也就是说大家能见到的USB连接线都只有这四种颜色，绝对不会有其它颜色，除非USB接口未按国际标准制造；了解USB各种颜色连接线的功能之后，就应该找主板上与之对应USB接线柱了，那么如何知道主板上的USB接线柱哪一跟是代表哪种功能呢？接着往下看，记住这几种形式，是一件一劳永逸的事情，反正目前市面上能见到的就这几种前置USB接法了，第二种是目前几乎所有主板的USB接法，其他也有，不过不常见：第一种USB接线柱布置（偶尔会碰到类似布线法，但并非常见，可以了解了解）；第二种USB接线柱布置（非常的常见，2007年以后的主板几乎都是采用这种标准的，必须掌握）；主板接线柱实物，最常见的前置usb接法第三种USB接线柱布置（类似接法也已成为过去，只需了解即可，除非是老主板）；第四种USB接线柱布置（同样属于偶见，仅需了解）；第五种USB接线柱布置（这类接线布置已经相当罕见了，设置之初就在一个接线柱布置上安排了三组USB接线）；第六种USB接线柱布置（小编总结，这种接法纯属脑残型接法，非常容易搞错冒青烟！两组USB接线刚好头尾交换，实属脑残，已被淘汰，无需掌握）好了，小编整理了这么多种前置USB接法，应该够用了吧，假如您的主板与上述的几种类型都不符合，小编只能说非常郁闷了，可以在百度中搜索该主板型号的说明书，按照说明书上的USB接线柱布置来解决前置USB接法的问题了。

前置USB的接线方案大放送◆上海程华机箱前置USB如何进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB 设备，重则烧毁USB设备或主板。

笔者一朋友就因为胡乱接线而导致其MP3播放机与USB罗技鼠标烧毁。

有感与此，笔者觉得有必要将自己了解的一些相关内容介绍给广大读者，起个抛砖引玉的作用。

机箱前置USB接线的定义首先还是了解一下机箱上前置USB各个接线的定义。

红线：电源正极（接线上的标识为：+5V或VCC）、白线：负电压数据线（标识为：Data-或USB Port -）、绿线：正电压数据线（标识为：Data+或USB Port +）、黑线：接地（标识为：GROUND）主板USB针脚的定义下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。

通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、GROUND顺序分别插入余下USB针脚●，第二种接线方式是第二组USB接线与第一组接线真好相反●。

第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2.0的主板。

该类型的USB针脚接线较为统一●，可通用于大多数主板。

第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法，第一种●、第二种●、第三种●、第四种●、第五种●。

以上三种类型中除第二类针脚，可按照笔者所述接法直接安装，一般情况下不会有错。

第一、三类情况较麻烦，采用这两种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式（电子邮件、电话等）询问一下主板厂商，一般厂商都会给予答复。

主板前置USB接法机箱前置USB如何进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。

1. 机箱前置USB接线的定义(1). 首先还是了解一下机箱上前置USB各个接线的定义。

•红线：电源正极（接线上的标识为：+5V或VCC）；•白线：负电压数据线（标识为：Data-或USB Port -）；•绿线：正电压数据线（标识为：Data+或USB Port +）；•黑线：接地（标识为：GROUND）(2). 主板USB针脚的定义下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型该类型的针脚多为1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。

通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Port +、GROUND顺序分别插入余下USB针脚●，第二种接线方式是第二组USB接线与第一组接线正好相反●。

第二类：9针型该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板（如i845D、i845E、i845D、SiS 650等），尤其是支持USB2.0的主板。

该类型的USB针脚接线较为统一●，可通用于大多数主板。

第三类：10针型采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法，第一种●、第二种●、第三种●、第四种●、第五种●。

以上三种类型中除第二类针脚，可按照笔者所述接法直接安装，一般情况下不会有错。

第一、三类情况较麻烦，采用这两种针脚类型的主板有相当一部分其说明书中并没有详细标明接线方法，因此最好还是以各种方式（电子邮件、电话等）询问一下主板厂商，一般厂商都会给予答复。

实在不行可用万用表测量一下，搞清针脚+5V电源与接地后再接线，一般就不会有多大问题。

主板前置ＵＳＢ插线接法大全主板前置ＵＳＢ插线接法大全机箱前置USB线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB设备，重则烧毁USB设备或主板。

一、机箱前置USB接线的定义：首先还是了解一下机箱上前置USB各个接线的定义。

通常情况下：红线：电源正极（接线上的标识为：+5V或VCC）；白线：负电压数据线（标识为：Data-或USB Port -）；绿线：正电压数据线（标识为：Data+或USB Port +）；黑线：接地（标识为：GROUND或GND）。

某些机箱厂商基于其本身的工艺设计要求，信号线的颜色会与上面介绍的不尽相同，而且考虑到与主板接线的方便性、准确性、通用性，有的机箱厂商将USB线做到一个模块上。

有的机箱厂商考虑到USB 线与主板连接时的通用性，则将信号线进行分散并对每一根信号线作以标识，为了适应很多类型的USB接口。

但无论机箱的USB线如何定义，只要明白主板上前置USB接口的每一根针是如何定义的，就不会将USB线接错！二、主板USB针脚的定义：下面再来看一下主板上的USB针脚定义，虽然目前各品牌主板上扩展的USB针脚定义各不相同，但不外乎以下几大类型与接线方法：第一类：8针型：该类型的针脚是1999年以前生产的主板所用，不过目前少数P4级（低档）主板也有采用这种类型的针脚。

通常接线方法：将红线插入USB针脚1与针脚2，余下接线按Data-、Data +、GROUND顺序分别插入余下USB针脚（见图一），第二种接线方式是与第一组接线正好相反（见图二）。

第二类：9针型：该类型的USB针脚多为最近新出的主板，多见于支持Pentium 4或Athlon XP芯片组的主板，尤其是支持USB2.0的主板。

该类型的USB针脚接线较为统一，可通用于大多数主板。

第三类：10针型：采用该针脚类型的产品多为采用i815、i815E、i815EP、KT133等芯片组的主板，接法较前两种类型来说要乱得多，总结下来大致有五种接法：一般来说针脚1就是第一组USB的电源正极，分辨针脚1方法就是看其主板上的标识，有的直接标"1"、有的则是黑色三角或用白粗线条表示。
