机箱前面板插针安装图解以及各部分电源连接

第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）●SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset 插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）●SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset 插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。

因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。

这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。

第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）第一步：连接cpu的供电连线▼为了给cpu提供更强更稳定的电压。

目前主板上均提供一个给cpu单独供电的接口▼三种：4针，6针，8针▼四针供电接口第二步：连接主板电源▼长方形▼两种：20针（一般在中高端主板上）24针（一般在低端主板上）▼插槽接口第三步连接SATA接口硬盘▼SATA硬盘▼数据线（红色）▼电源线（黑黄红交叉）SATA接口：第四步连接光驱▼电源接口▼数据线第五步连接主板上机箱电源按钮和重启按钮▼机箱电源、重启键的插槽▼接口（机箱前置报警喇叭接口）（一般红为正）▼安装图解：（其中，power sw为电源接口，对应主板上的power sw 接口；Reset sw为重启键的借口，对应主板上的Reset插孔；speaker为四针结构；power LED电源工作指示灯）在前几期当中，大家了解到机箱当中主要部件的安装，不过装机过程还没有结束。

因为机箱面板上还有许多插线空着，它们是干什么的呢？它们是一些开关和指示灯，还有PC喇叭的连线，它们要接在主板上。

这可不是非常简单的事，因为这些连线较多，而且容易混乱，安装起来却是让人十分头痛的。

机箱前面板USB接线详细图文教程你是否拥有一台新电脑且具有前置数据交换接口，但是搞不清楚该如何把这些小线缆连接到主板上。

而且时不是会听有人说:USB前置接口把我的优盘烧了。

痛苦，其实假设能细心正确的接好USB线，这会给我们工作带来很大的方便。

易错客工程师为大家示范一下吧。

不要给混乱的样子给吓倒了...实际比你想像中还要容易什么是USB?USB它的全称为Universal Serial Bus，中文可译成"万用串列总线"，这项技术数年前已经在几家公司中得到开展，如Compaq，IBM，Intel，Microsoft等等。

如今演变成为每一块主板所必须集成的固化物.USB所能连接的设备可达127个且允许热插拔。

意思就是说你不需要断开电源与电脑之间的连接直接别离USB设备。

USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电，而不需为每个设备提供外置电源.然而，假设你外接几个网络集线器，那外置电源是必须的.USB接品有两种接口外型A和B。

A型接口较普遍，而且很小形像矩形。

B型接口，又称"D"接口，通常只会出如今扩展USB线里。

1.1传输速度为12M/秒，而USB2.0进步至360到480M/秒.USB 2.0是向下兼容USB 1.1，这意味问及此事将一个USB2.0的设备插到USB 1.1口中，只能按USB1.1的速度运行。

刚刚为大家简单地介绍USB的开展，及特点，下面让我们来看看该如何把这些小线缆连接到主板。

USB连线回忆在上面顶端的照片，许多的小线缆令它看起来非常烦恼，其实不然，只有4，或者5条线连接到每个端口，而且一般主板通常都有两个端口。

〔有时候你从一些OEM版如戴尔，惠普诛如此类的电脑找到单独USB接口。

〕领航的第一张图共包括了九条线和两个端口。

假设你是这样的想它，你就会明白只有少量的线缆是工作的。

接好一个USB接口，只需要这四根线.标着不同的符号四条线的定义：+5V：负责供应电流给USB设备两条DATE线：负责数据传输及交换ground:地线一部分的USB数据线会多出一条额外的地线，这是为了能更好的引导如何连接。

联想主板跳线接法2011-04-18 14:06:18| 分类：电脑技术| 标签：|字号大中小订阅联想主板开关控制板接图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线L 整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。

对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。

看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR 7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR 11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。

全程图解：手把手教你主板各种插针接口与机箱（电源）的接法组装电脑的过程并不复杂，我们只需要按照顺序将CPU、内存、主板、显卡以及硬盘等装入机箱中即可，详细的攒机方法请参见：《菜鸟入门必修！图解DIY高手组装电脑全过程》。

在组装电脑的过程中，最难的是机箱电源接线与跳线的设置方法，这也是很多入门级用户非常头疼的问题。

如果各种接线连接不正确，电脑则无法点亮；特别需要注意的是，一旦接错机箱前置的USB接口，事故是相当严重的，极有可能烧毁主板。

由于各种主板与机箱的接线方法大同小异，这里笔者借一块Intel平台的主板和普通的机箱，将机箱电源的连接方法通过图片形式进行详细的介绍，以供参考。

由于目前大部分主板都不需要进行跳线的设置，因此这部分不做介绍。

一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED 即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED 接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

机箱前置USB接法详解（附图）一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。

绝对不能出错，否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。

二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCC字串9GNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。

当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。

(说明：■代表有插针，□代表有针位但无插针。

)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。

■DA TA1+■DA TA1-■VCC■DA TA2-■DA TA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。

该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。

■VCC■DA TA－■DA TA＋□NUL■GND■GND□NUL■DA TA＋■DA TA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

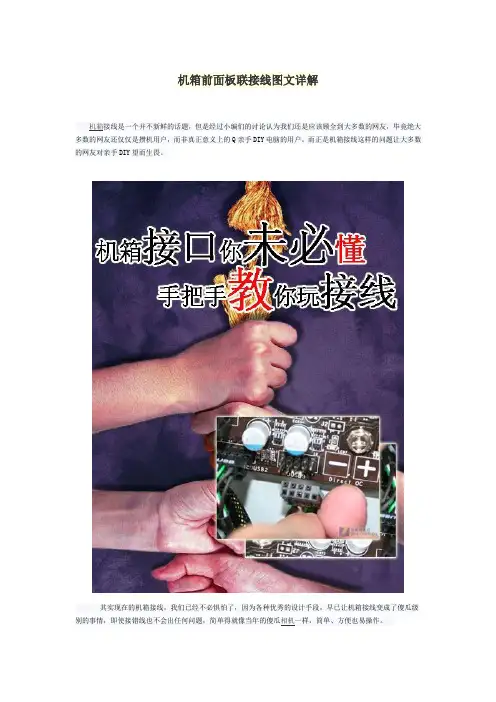

机箱前面板联接线图文详解数的网友还仅仅是攒机用户，而非真正意义上的Q亲手DIY电脑的用户。

而正是机箱接线这样的问题让大多数的网友对亲手DIY望而生畏。

其实现在的机箱接线，我们已经不必惧怕了，因为各种优秀的设计手段，早已让机箱接线变成了傻瓜级别的既要看插口，又要看正负极。

今天我们就来说说当前的机箱接线是如何的简单、易懂、易操作。

小编们会手把手教各位如何辨识接口，如何连接各个接头。

下面我们就直奔主题。

接口？什么样的线缆？然后再为大家依次解答各种接头分别应该对应哪些接口。

SETUP或者PWR标识首先是最重要的电源开关的接线部分。

这里分为两部分，一部分是电源开关（Power SW）的接线，一部分是电源指示灯（Power LED灯）的接线。

9pin开关/重启/LED灯针脚板，找到相应的针脚，而在PCB板上通常也都会明确的标出各个针脚的名称。

即使一些小厂商生产的主板上没有标识出来，大家也不用担心，可以在开机状态下自己尝试各种插法，不会引起各种事故，敬请放心。

出来。

即使没有标识出来，我们也可以通过绝缘皮的颜色来判断。

正极为有色相的绝缘皮，负极为没有色相的黑色或白色绝缘皮。

当然正极线的色彩变化多端负极线的颜色比较固定电源指示灯连线，有2Pin、3Pin以及分拆式三种，上面的这幅图为分拆式，这样的设计非常灵活，可以应技嘉P55的开关/重启/LED灯针确定了正负极之后，就是连接了。

正极插正针，负极插负针的问题就不用多说了。

但是也不是所有的主板都会像上面这张图一样在PCB都标识出来正负极。

不过通常情况下，针脚都是左边正极右边负极的。

D型电源口供电的Power LED灯接线需要连接电源的供电接口。

它能够直接显示主机是否处于通电工作状态。

是白绝缘皮就是黑绝缘皮。

绝大多数的硬盘灯线都长这个样子PCB上没有标出HDD LED的正负极通常都是左正、右负滴!再唠叨一遍，针脚分不清正负的时候，通常都是左正、右负滴。

这里需要特别说明的是，硬盘灯(HDD LED)接线接反了，灯是不会亮的，如果听见硬盘在转，但是硬盘灯却没有亮的话，把插头反接即可。

图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。

如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。

以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。

实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。

连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。

用万能表测量，地线应与USB接口周围的金属物相通。

２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。

市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。

如果两者插反，主板可能不能正确识别USB设备。

机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。

四芯数据线的颜色分别为：红、白、绿、黑。

它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

主板前面板插线图解整理B86du来源于网络钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。

这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。

真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。

看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。

不过既然都这么叫了，大家也都习惯了，我们也就不追究这些，所以在本文里，我们姑且管面板连接插针叫做跳线吧。

为了更加方便理解，我们先从机箱里的连接线说起。

一般来说，机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注，但是怎么识别这些标注，这是我们要解决的第一个问题。

实际上，这些线上的标注都是相关英文的缩写，并不难记。

下面我们来一个一个的认识（每张图片下方是相关介绍）！电源开关：POWERSW英文全称：PowerSwicth可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等功能定义：机箱前面的开机按钮复位/重启开关：RESETSW英文全称：ResetSwicth可能用名：RESET、ResetSwicth、ResetSetup、RST等功能定义：机箱前面的复位按钮电源指示灯：+/-可能用名：POWERLED、PLED、PWRLED、SYSLED等硬盘状态指示灯：HDDLED英文全称：Harddiskdrivelightemittingdiode 可能用名：HDLED报警器：SPEAKER可能用名：SPK功能定义：主板工作异常报警器这个不用说，连接前置USB接口的，一般都是一个整体音频连接线：AUDIO可能用名：FPAUDIO功能定义：机箱前置音频看完以上简单的图文介绍以后，大家一定已经认识机箱上的这些连线的定义了，其实真的很简单，就是几个非常非常简单英文的缩写。

机箱前置音频线引脚定义及接法前置音频接口的规范和连接手册目前，有不少用户，在连接前置MIC时，不能成功连接。

这里对前置麦克的接线方式作详细说明，供各位参考。

一、英特尔关于前置音频接口的规范英特尔在《Front Panel I/O ConnectivityDesign Guide》中规范了主板和机箱的前置音频接口插座、连接线、针脚名称。

内容如下：2.3 音频连接器2.3.1 通用模式连接器设计应当支持使用标准的前面板麦克和耳机。

要能够直接的使用音频而不需要特别的软件。

5AU2.3.2 特征I前面板‘音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。

麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。

插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。

2.3.3 电气事项两个前面板音频输出(AUD_FPOUT_L 和 AUD_FPOUT_R)和两个前面板音频返回 (AUD_RET_L 和 AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。

音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R 送给前面板插座。

经过前面板插座再由AUD_FPOUT_L和 AUD_FPOUT_R返回主板的后置音频插座。

当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。

注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。

2.3.4 主板连接座设计图1 主板前置音频接口2.3.5 针脚分配-gP表1 前置音频连接座信号名针信号名说明1 AUD_MIC_IN 前置麦克输入。

2 AUD_GND 供模拟音频电路使用的接地。

3 AUD_MIC_BIAS 麦克偏置电压。

主板各种插针接口与机箱的接法一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。

另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。

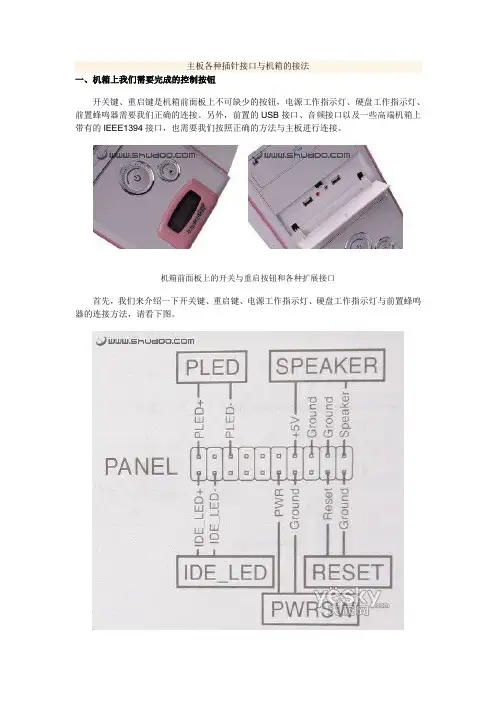

机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。

机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。

其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。

RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。

SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。

由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。

这是机箱上提供了插头上图为机箱是提供的三种接头。

其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。

除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDD LED 硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。

当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。

电脑主机内部所有接线连接方法主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

图1PS/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

图2USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB 接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

Line Out接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

图3Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

该接口用来连接显示器上的15针视频线，需插稳并拧好两端的固定螺丝，以让插针与接口保持良好接触。

MIDI/游戏接口（黄色）：该接口和显卡接口一样有15个针脚，可连接游戏摇杆、方向盘、二合一的双人游戏手柄以及专业的MIDI键盘和电子琴。

一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。

如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。

以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。

实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。

连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。

用万能表测量，地线应与USB接口周围的金属物相通。

２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。

市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。

如果两者插反，主板可能不能正确识别USB设备。

机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。

四芯数据线的颜色分别为：红、白、绿、黑。

它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

电脑内、外所有连接线(图解)作为一个初级菜鸟，要组装一台可以使用的电脑，我们首先要解决的问题是如何将诸多电脑配件和连线顺利地连接起来？为了完成这个任务，就必须深入认识电脑内外各种连线。

笔者把这些连线分为主机外连线、主机内连线和主机内跳线三个部分来给大家讲解。

主机外连线主机外的连线虽然简单，但我们要一一弄清楚哪个接口插什么配件、作用是什么。

对于这些接口，最简单的连接方法就是对准针脚，向接口方向平直地插进去并固定好。

电源接口（黑色）：负责给整个主机电源供电，有的电源提供了开关，笔者建议在不使用电脑的时候关闭这个电源开关（图1）。

ps/2接口（蓝绿色）：PS/2接口有二组，分别为下方（靠主板PCB方向）紫色的键盘接口和上方绿色的鼠标接口（图2），两组接口不能插反，否则将找不到相应硬件；在使用中也不能进行热拔插，否则会损坏相关芯片或电路。

USB接口（黑色）：接口外形呈扁平状，是家用电脑外部接口中唯一支持热拔插的接口，可连接所有采用USB接口的外设，具有防呆设计，反向将不能插入。

LPT接口（朱红色）：该接口为针角最多的接口，共25针。

可用来连接打印机，在连接好后应扭紧接口两边的旋转螺丝（其他类似配件设备的固定方法相同）。

COM接口（深蓝色）：平均分布于并行接口下方，该接口有9个针脚，也称之为串口1和串口2。

可连接游戏手柄或手写板等配件。

LineOut接口（淡绿色）：靠近COM接口，通过音频线用来连接音箱的Line接口，输出经过电脑处理的各种音频信号(图3)。

Line in接口（淡蓝色）：位于Line Out和Mic中间的那个接口，意为音频输入接口，需和其他音频专业设备相连，家庭用户一般闲置无用。

Mic接口（粉红色）：粉红色是MM喜欢的颜色，而聊天也是MM喜欢的。

MIC接口可让二者兼得。

MIC接口与麦克风连接，用于聊天或者录音。

显卡接口（蓝色）：蓝色的15针D-Sub接口是一种模拟信号输出接口（图4），用来双向传输视频信号到显示器。

主板插针与机箱前置面板各线路的详细接法主板和机箱前置面板线路接法|机箱前置面板音频线、开机键、复位键接法说到自主攒机，就少不了自己组装各种硬件，对于新手来说，其中最麻烦的一项，莫过于主板和机箱前置面板上各个线路的接法了，这里起码有音频接线、复位键接线、开机键接线等，简直乱死。

不要急，本篇文章就为大家详细介绍下主板插针与机箱前置面板各线路的详细接法。

想要接线，我们就要知道主板上的插针怎么数，从那边才是开始呢，请看下图：插针的两端总是有一端会有较粗的印刷框，而插针就应该从这里数。

找到这个较粗的印刷框之后，就本着从左到右，从上至下的原则数就是了。

机箱前置面板开机键、复位键、电源灯、硬盘灯接法9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%以上的机箱品牌都采用的是这种方式，为了方便大家记忆复位/电源灯/硬盘灯位置，请记住下面四句话：缺针旁边插电源、电源对面插复位、电源旁边插电源灯，负极靠近电源跳线、复位旁边插硬盘灯，负极靠近复位跳线。

机箱上的线区分正负极也很简单，一般来说彩色的线是正极，白色的线是负极（接地，有时候用GND表示）。

机箱面板前置音频线接法前置音频实际上一共只需要连接7根线（如下图）：在主板的插针端，我们只要了解每一根插针的定义，也就很好连接前置音频了。

1——Mic in/MIC（麦克风输入）2——GND（接地）3——Mic Power/Mic VCC/MIC BIAS（麦克风电压）4——No pin5——LINE OUT FR（右声道前置音频输出）6——LINE OUT RR（右声道后置音频输出）7——NO pin8——NO pin9——LINE OUT FL（左声道前置音频输出）10——LINE OUT RL（左声道后置音频输出）前置面板USB接口线接法前置USB的接线方法非常简单，现在一般机箱上的前置USB连线一共有8根，分别是VCC、Data+、Data-、GND，这种整合的就不用多说了，直接插上就行，如果是分开的，一般情况下都由红、白、绿、黑的顺序连接。

DELL XPS 730 机箱开机线接法原装主板790I 接线提示：（图1）
原装主板790I 接线针脚提示：（图2）
730 主控板开机键、硬盘信号灯、电源灯的模块头：（图3）
图3 的黑色线从上向下分别对应图1 中的：
第1根对应PWR BTN （相当于普通机箱的开机键的PWR SW+）
第2根对应（PWR BTN 下边的）GND （相当于普通机箱的开机键的PWR SW -）
第3根对应PWR LED （相当于普通机箱电源灯的PWR LED +）
第4根对应STBY LED （为待机状态灯，普通主板无此功能）
第5根对应HD PWR+ （相当于普通机箱硬盘状态灯的HDD LED +）第6根对应HD ACT （相当于普通机箱硬盘状态灯的HDD LED -）第7根对应（HD ACT下边的）GND (和第2根一样)
注意：
第1根和第2根的正、负得按照主板的开机键针脚正、负提示接，因为第3根线需要用到第2根。

这7根线中第4 、7 没用到，第3根接在主板PWR LED + 针脚上即可。

如果XPS 730机箱中此条线为原始状态未经过改造，则根据图1 和图2 可以看出各条线的用途，加以标记即可进行改造。

另附普通主板的接线提示图：。
