1 电压互感器规程电压互感器将系统的高电压按比例降到可以用仪表测量的数值，便于直接测量，同时作为继电保护和自动装置的信号电源。
1.1 概述1.1.1 电容式电压互感器1.1.1.1 工作原理电压互感器是由电容分压器分压，中间电压变压器将中间电压变为二次电压，补偿电抗器电抗与互感器漏抗之和与等值容抗串联谐振,以消除容抗压降随二次负荷变化引起的电压变化，可使电压稳定。
其电气原理图如图所示。
1.1.1.2 主要结构我站电容式电压互感器为组合式单柱结构，他由电容分压器和电磁装置两部分组成。
电容分压器由一节或几节电容器串联组成，线路端在电容分压器顶端。
图一电压互感器电气原理图C—载波耦合电容 1a1n—主二次1#绕组端子C1—高压电容 2a2n—主二次2#绕组端子C2—中压电容 dadn—剩余电压绕组端子U1—额定一次电压 XL—补偿电抗器低压端A’—中间电压端子（用户需要时引出） N—载波通讯端子T—中间电压变压器 D—阻尼装置L—补偿电抗器 J—带有避雷器的结合滤波器P—保护装置1.1.2 电磁式电压互感器(无图纸及任何说明书)1.1.2.1 工作原理1.1.2.2 主要结构1.1.3 工作特点1.1.3.1 PT一次侧电压决定于电网的运行电压，不受二次电压影响，正常时二次绕组近似于开路，应为他的二次回路是测量仪表、继电器的电压线圈，匝数多，电抗大，通过电流小，二次绕组接近于空载运行。
1.1.3.2 PT二次绕组不允许短路，当二次短路时，将产生很大的短路电流损坏PT，因此一般在二次侧出口装置处装设了熔断器（保险）或自动空气小开关，用于过载和短路保护。
1.2 技术参数1.2.1 基本参数表1.1 电压互感器的基本参数限责任公司0.2/0.5/3P 220kV 所有出线 （A 相）TYD220/√3-0.005H220/√3 0.1/√3， 0.1kV ； 0.5/3P35kV35kV Ⅰ、Ⅱ母线 （A 、B 、C 相）JDX-35中山泰峰电气有限公司 35/√3， 0.1/√3， 0.1/√3， 0.1/ 3kV ； 0.2/0.5//3P电容式电压互感器型号中数字和字母的意义：电磁式电压互感器型号中数字和字母的意义： 没有设备说明书1.2.2 设备铭牌型号500/-0.005H 二次绕组 a-n da-dn 额定一次电压500/3kV额定电压V 100/3 100 绝缘水平1175/1675kV 额定输出VA 1515 额定电压因素 1.5U1N/30S准确级 0.2/0.5/3P 3P额定频率50HZ 温度类别 -40/D 额定电容 0.005μF 总重量 1950kg 二次绕组热极限输出VA500污秽等级Ⅲ级桂林电力电容器有限责任公司表1.3 500kV1号、2号主变出线PT （ABC 相）及500kV1号、2号母线PTTYD 14500/√3-0.005H防污型额定电容额定电压改进序号电容式电压互感器装置型号500/-0.005H 二次绕组a-n da-dn额定一次电压500/3kV 额定电压V 100/3100绝缘水平1175/1675kV 额定输出VA 15 15额定电压因素 1.5U1N/30S 准确级0.2/0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量1950kg二次绕组热极限输出500 污秽等级Ⅲ级VA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 50 50额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.01μF 总重量1000kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号TYD220/3-0.005H 二次绕组a-n da-dn 额定一次电压220/3kV 额定电压V 100/3100绝缘水平395/950kV 额定输出VA 15 15额定电压因素准确级0.5 3P额定频率50HZ 温度类别-40/D额定电容0.005μF 总重量668kg二次绕组热极限输出700 污秽等级IIIVA桂林电力电容器有限责任公司型号JDX-35 二次绕组a-n da-dn 额定一次电压35/3kV 额定电压V 100/3100/31.3 电压互感器运行规定1.3.1正常运行1.3.1.1 500kV、220kV 线路出线侧的电容式电压互感器（CVT）在运行中兼作通讯和保护通道。
电压互感器电压互感器的作用是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次侧电压信息。
电压互感器的配置原则是：应满足测量、保护、同期和自动装置的要求；保证在运行方式改变时，保护装置不失压、同期点两侧都能方便地取压。
通常如下配置：1、母线6～220kV电压级的每组主母线的三相上应装设电压互感器，旁路母线视回路出线外侧装设电压互感器的需要而确定。
2、线路当需要监视和检测线路断路器外侧有无电压，供同期和自动重合闸使用，该侧装一台单相电压互感器3、发电机一般在出口处装两组。
一组（三只单相、双绕组接线）用于自动调节励磁装置。
一组供测量仪表、同期和继电保护使用，该组电压互感器采用三相五柱式或三只单相接地专用互感器，接成接线，辅助绕组接成开口三角形，供绝缘监察用。
当互感器负荷太大时，可增设一组不完全星形连接的互感器，专供测量仪表使用。
50MW及以上发电机中性点常还设一单相电压互感器，用于100%定子接地保护。
4、变压器变压器低压侧有时为了满足同步或继电保护的要求，设有一组电压互感器。
5、330～500kV电压级的电压互感器配置：双母线接线时，在每回出线和每组母线三相上装设。
一个半断路器接线时，在每回出线三相上装设，主变压器进线和每组母线上则根据继电保护装置、自动装置和测量仪表的要求，在一相或三相上装设。
线路与母线的电压互感器二次回路不切换。
影响误差的主要因素：1、一次电流2、二次负载：二次负荷阻抗增加，比差向负方向增大，角差向正方向增大。
3、负载功率因素：比差按正弦曲线规律变化，角差按余弦规律变化。
三、电压互感器的选择：1、额定电压的选择：三相式电压互感器(用于3～15kV系统)，其一、二次绕组均接成星形，一次绕组三个引出端跨接于电网线电压上，额定电压均以线电压表示，分别为UNS和100V。
单相式电压互感器，其一、二次绕组的额定电压的表示有两种情况：1、单台使用或两台接成不完全星形，一次绕组两个引出端跨接于电网线电压上(用于3～35kV 系统)，一、二次绕组额定电压均以线电压表示，分别为UNS 和IOOV；2、三台单相互感器的一、二次绕组分别接成星形(用于3kV及以上系统)，每台一次绕组接于电网相电压上，单台的一、二次绕组的额定电压均以相电压表示，分别为和100/3V V。
附件一、福建省网110-220KV变电所电流互感器通用配置原则一、总则1、全网220千伏变电站的CT变比要整齐统一，并适应未来十年的短路电流发展水平。
2、充分发挥线路的输电能力和变压器的各侧容量。
3、CT抽头的选择要满足计量专业的精度要求，在设关口表的220KV线路上，计量用0.2S级次。
4、继电保护用CT的配置原则A、电网设备的两套主保护的CT不公用，经负荷校核后备保护、故障录波器、失灵启动、安控装置的电流可与主保护串用同一组CT。
B、220千伏和110千伏侧主变旁代按旁路开关旁代一套差动保护方式。
C、母差保护用CT的型式要相同。
D、线路保护两侧CT的一次电流差小于4倍，主变高中低压侧的额定二次电流在4倍以内。
E、保护均要选用P级（5P或10P）,其CT的额定准确限值一次电流按大于30倍额定电流确定，容量要30VA以上。
二、各电压等级的CT配置原则1、220KV电压等级：①线路型号2*LGJ(F)-300P 2*750/5A 线路保护1、故障录波P 2*750/5A 线路保护2P 2*750/5A ：母差失灵保护1P 2*750/5A ：母差失灵保护20.5 2*750/5A 抽头2*300/5A：仪表0.2S 2*750/5A 抽头2*300/5A：计量②线路型号2*LGJ(F)-400 2*LGJ(F)-500P 2*1000/5A ：线路保护1、故障录波P 2*1000/5A ：线路保护2P 2*1000/5A ：母差失灵保护1P 2*1000/5A ：母差失灵保护20.5 2*1000/5A 抽头2*600/5A：仪表0.2S 2*1000/5A 抽头2*600/5A：计量③母联开关间隔CTP 2*1000/5A ：母差失灵保护1P 2*1000/5A ：母差失灵保护2P 2*1000/5A ：母联过流保护P 2*1000/5A ：故障录波0.5 2*1000/5A ：抽头2*600/5A：仪表④主变间隔(120-180-240MVA)开关CTP 2*600/5A ：主变保护1、故障录波P 2*600/5A ：主变保护2P 2*600/5A ：母差失灵保护1P 2*600/5A ：母差失灵保护2P 2*600/5A ：备用0.2 2*600/5A 抽头2*300/5A：计量⑤分段开关间隔CTP 2*1000/5A ：Ⅰ/Ⅲ母差失灵保护1 P 2*1000/5A ：Ⅰ/Ⅲ母差失灵保护2 P 2*1000/5A ：Ⅱ/Ⅳ母差失灵保护1 P 2*1000/5A ：Ⅱ/Ⅳ母差失灵保护2 P 2*1000/5A ：过流保护、故障录波0.5 2*1000/5A：仪表2、220KV主变各侧①高压侧（220KV）有关CT套管：（120-180-240MVA）P 800/5A：主变故障录波0.2S 800/5A 抽头400/5A：计量0.5 800/5A ：抽头400/5A：仪表中性点CT：P 800/5A:主变零序过流1P 800/5A：主变零序过流2间隙CT：P 200/5A：主变间隙零序过流1P 200/5A：主变间隙零序过流2②中压侧（110KV）有关CT套管：（120-180-240 M VA）P 1200/5A：主变故障录波0.2S 1200/5A抽头600/5A：计量0.51200/5A ：抽头600/5A：仪表中性点CT：P 1200/5A:主变零序过流1P 1200/5A：主变零序过流2间隙CT：P 200/5A：主变间隙零序过流1P 200/5A：主变间隙零序过流2③低压侧（10KV）CT电抗器CT: 按电抗器容量进行配置为3000/5或4000/5 P 4000/5A（3000/5）：电抗器过流1P 4000/5A（3000/5）：电抗器过流210KV侧开关P 6000/5A：主变保护1P 6000/5A：主变保护20.5 4000/5A （3000/5A）：仪表0.2S 4000/5A （3000/5A）：计量3、110KV电压等级：①母联开关CTP 2*600/5A ：母差保护P 2*600/5A ：过流保护P 2*600/5A ：故障录波0.5 2*600/5A ：仪表②主变间隔CTP 2*600/5A 主变保护1P 2*600/5A 主变保护2P 2*600/5A 母差保护P 2*600/5A 故障录波0.2S 2*600/5A ：计量0.5 2*600/5A ：仪表③旁路开关间隔CTP 2*600/5A：旁代#1主变保护1P 2*600/5A：旁代#2主变保护1P 2*600/5A 抽头2*300/5A：旁路线路保护、故障录波P 2*600/5A ：母差保护0.2S 2*600/5A 抽头2*300/5A：计量0.5 2*600/5A ：抽头2*300/5A：仪表④旁母开关间隔CTP 2*600/5A ：旁代主变保护1P 2*600/5A 抽头2*300/5A：旁路线路保护P 2*600/5A ：过流保护、故障录波P 2*600/5A 母差保护0.5 2*600/5A ：抽头2*300/5A：仪表0.2S 2*600/5A 抽头2*300/5A ：计量⑤线路开关间隔CT10P 2*300/5A :线路保护10P 2*300/5A ：母差保护10P 2*300/5A ：故障录波0.5 2*300/5A ：抽头2*150/5A：仪表0.2S 2*300/5A ：抽头2*150/5A：计量三、省网有关架空导线长期允许载流量。
变配电站10KV电气设备台帐
变配电站
电气设备台帐
编制：
审核：
2019 年 03 月
洛阳中联水泥有限公司设备保证部
目录
一、电气设备一览表 (2)
二、电流互感器配置一览表 (4)
三、变压器 (6)
四、六氟化硫断路器 (8)
五、高压开关柜 (11)
六、避雷器 (12)
七、电压互感器 (16)
八、操纵屏 (21)
九、爱护屏 (24)
十、直流屏 (28)
十一、交流屏 (32)
十二、消弧及过压爱护柜 (33)
十三、站用变 (35)
十四、事故照明屏 (36)
十五、动态补偿及滤波装置 (37)
十六、消弧线圈 (42)
十七、检修试验电源箱 (44)
一、电气设备一览表
电气设备一览表
二、电流互感器配置一览表
电流互感器配置一览表
三、变压器
四、六氟化硫断路器
隔离开关
五、高压开关柜
六、避雷器
避雷器
避雷器
避雷器
七、电压互感器
电压互感器
电压互感器
电压互感器
电压互感器
八、操纵屏
操纵屏
操纵屏
九、爱护屏
爱护屏
爱护屏
爱护屏
十、直流屏
直流屏
直流屏
直流屏
十一、交流屏
十二、消弧及过压爱护柜
消弧及过压爱护柜
十三、站用变
十四、事故照明屏
十五、动态补偿及滤波装置
SVG功率柜
SVG操纵柜
SVG电抗器
Ⅰ段电容器
十六、消弧线圈
II段消弧线圈
十七、检修试验电源箱
十八、站用电缆。

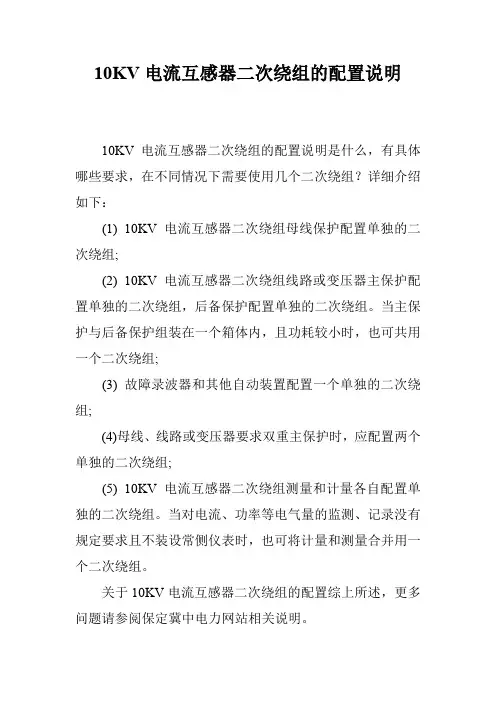

10KV电流互感器二次绕组的配置说明
