人机工程学作业(一)

人机工程设计报告书设计题目：淮海工学院第一食堂设施的人机评析和改进设计姓名：卢伟学号：010783212班级：工业设计072学年学期：2009-2010（1）淮海工学院艺术学院目录第一部分前期调研 (1)一、调研报告 (1)1) 对食堂现状进行分析调查 (1)2) 实物调查、问查调卷和文献资料 (1)二、学生餐厅调查统计结果 (4)1) 对餐厅工作人员的调查统计情况 (4)2) 对就餐学生的调查统计情况 (5)第二部分人机分析 (6)一、桌子的相关设计 (6)1）桌宽 (6)2）桌长 (6)3）桌厚 (7)4）桌子的斜杠 (7)二、食堂椅子的相关设计 (7)1）座椅的直径 (8)2）座椅的厚度 (8)3）座椅下陷的尺度 (8)4）座椅的高度 (9)三、座椅其他距离尺寸值 (9)1）座椅与桌面的边缘的距离 (9)2）座椅与桌面的距离 (9)3）座椅与座椅之间的间距 (9)4）排列中相邻的桌子座椅之间的间距 (9)5）支撑桌子的长方体斜杠 (9)6）面对面的座椅间距 (10)7）相邻的两排桌子的座椅距离 (10)四、桌椅材料与颜色、排列的相关问题 (10)五、食堂的门 (11)六、食堂打饭的窗口 (13)七、餐具的设计 (13)1) 价格牌 (13)2) 装菜餐具 (13)3) 装筷子的餐盒 (14)4) 装筷子的桌子位置 (14)八、刷卡器电子装置 (15)九、餐厅售货工位 (16)1.设计要求及原则 (16)2.设计说明 (17)十、残食台设计 (17)十一、天花板 (18)1) 顶棚设计 (18)2) 光环境设计 (19)十二、地面 (20)十三、墙面 (20)十四、通风状况 (21)十五、排水状况 (21)第三部分总结 (22)第一部分前期调研一、调研报告1) 对食堂现状进行分析调查淮海工学院第一食堂是目前我院最大的学生食堂，每次就餐人数可以达到将近千人，食堂的窗口也比较多，食堂内部的设施与条件也在不断的完善，为了更好的满足广大同学的日常需求，提倡以人为本的观念，其人机学的设计尤为重要。

⼈机⼯程学⼤作业⼈机⼯程学的眼光审视我们的⽣活环境随着社会的发展、技术的进步、产品的更新、⽣活节奏的加快等等⼀系列的社会与物质的因素，使⼈们在享受物质⽣活的同时，更加注重产品在“⽅便”、“舒适”、“可靠”、“价值”、“安全”和“效率”等⽅⾯的评价。

通过对⼈性产品设计具体实例来说明⼈性化设计中所包含的⼈机⼯程学因素，指出中国未来的产品设计必以创新和⾰新为⾸要条件，⼈机⼯程学，使⼈性化的设计真正体现出对⼈的尊重和关⼼，是⼀种⼈⽂精神的体现，是⼈与产品完美和谐结合。

的社会的发展，技术的进步，产品的更新等等都与⼈，机，环境有密切的联系，所以要实现“以⼈为本”⼈性化设计思想，必定以⼈机⼯程学为参照。

⼈机⼯程上所设定的标准为：1、产品与⼈体的尺⼨、形状及⽤⼒是否配合；2、产品是否顺⼿和⽅便使⽤；3、是否能防⽌使⽤者操作时意外的伤害和错⽤时产⽣的危险；4、各操作单元是否实⽤，各元件在安置上能否使其意义毫⽆疑问的被辨认；5、产品是否便于清洗、保养及修理。

下⾯就⼏个现实⽣活环境中的器物进⾏分析，并对不合理的地⽅提出设计创意。

⼀、超市⼿推车影响⼿推车性能的⼈体因素主要有：1．⼈的体格因素以⾝⾼为基本因素，⼿臂、腿、步幅等的长度与⾝⾼成⽐例，从⽽⼿推车的把⼿⾼度、车筐⾼度、车架与⼈体间的距离就取决于⾝⾼。

2．⼈的平衡机能推车⼈本⾝的平衡机能也是影响⼿推车性能的重要因素，如果缺少平衡机能，哪怕是运动性能很好的⼿推车也不能平稳前进；若⼈有很好的平衡机能，也可以掩盖⼿推车设计上的某些缺陷。

3．⼈的⼿和握⼒⼈的⼿和握⼒，男性和⼥性，成年⼈和⼉童，⼿的⼤⼩和握⼒都不相同。

为了长时间握住把⼿推车⽽不致使⼿有酸痛⿇⽊的感觉，希望把⼿的设计能够使⼈很轻松⾃然地就能推动车⼦。

4．⼈的疲劳⼈体疲劳和疼痛是对推车出⼒性能的不利因素，其产⽣原因有⼈体因素，也有⼿推车结构因素。

疲劳和疼痛⼀般是由于推车姿势不合适，⾝体某些部位负担过⼤等引起的。

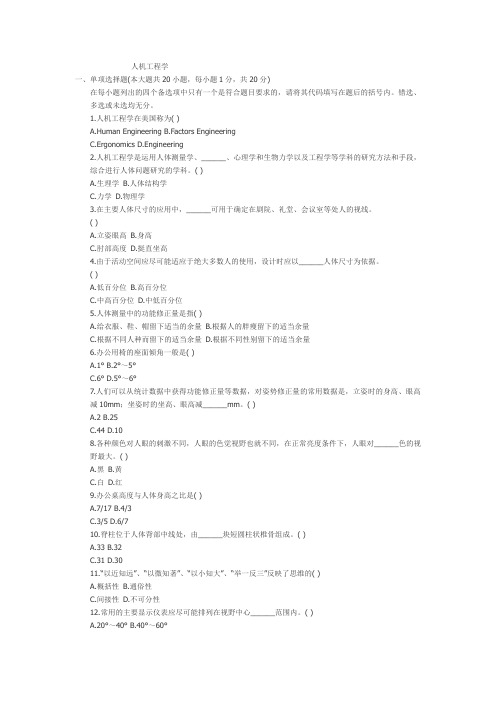

人机工程学一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.人机工程学在美国称为( )A.Human EngineeringB.Factors EngineeringC.ErgonomicsD.Engineering2.人机工程学是运用人体测量学、______、心理学和生物力学以及工程学等学科的研究方法和手段，综合进行人体问题研究的学科。

( )A.生理学B.人体结构学C.力学D.物理学3.在主要人体尺寸的应用中，______可用于确定在剧院、礼堂、会议室等处人的视线。

( )A.立姿眼高B.身高C.肘部高度D.挺直坐高4.由于活动空间应尽可能适应于绝大多数人的使用，设计时应以______人体尺寸为依据。

( )A.低百分位B.高百分位C.中高百分位D.中低百分位5.人体测量中的功能修正量是指( )A.给衣服、鞋、帽留下适当的余量B.根据人的胖瘦留下的适当余量C.根据不同人种而留下的适当余量D.根据不同性别留下的适当余量6.办公用椅的座面倾角一般是( )A.1°B.2°～5°C.6°D.5°～6°7.人们可以从统计数据中获得功能修正量等数据，对姿势修正量的常用数据是，立姿时的身高、眼高减10mm；坐姿时的坐高、眼高减______mm。

( )A.2B.25C.44D.108.各种颜色对人眼的刺激不同，人眼的色觉视野也就不同，在正常亮度条件下，人眼对______色的视野最大。

( )A.黑B.黄C.白D.红9.办公桌高度与人体身高之比是( )A.7/17B.4/3C.3/5D.6/710.脊柱位于人体背部中线处，由______块短圆柱状椎骨组成。

( )A.33B.32C.31D.3011.“以近知远”、“以微知著”、“以小知大”、“举一反三”反映了思维的( )A.概括性B.通俗性C.间接性D.不可分性12.常用的主要显示仪表应尽可能排列在视野中心______范围内。

设计中的错觉应用一、法国国旗法国国旗如图，红白蓝三色的比例为35:33:37，但是我们看到的是一样的比例。

分析：这是因为白色给人扩张的感觉，而蓝色给人以收缩的感觉，利用了视错觉。

二、阿根廷球队队服如图，阿根廷球队的队服使球员显得身材苗条，体态潇洒。

分析：衣服竖型的条纹是人看起来更瘦，人衣服横向的条纹把人的目光引向左右则看起来比较丰满，所以胖子适宜穿竖条纹的衣服。

三、贴瓷砖时黑白搭配如图，在贴瓷砖时黑白间错搭配看起来整齐，如果一边黑一边白就会使白色一边看起来面积比较大，失去均衡的美感。

分析：视觉上，白色看起来会发散，黑色会往里收缩，所以会造成错觉。

四、四喜人中应用视觉错觉如图，是我国传统版画《四喜人》，画中描绘了四个小孩玩耍的场景，但是画中之描绘了两个完整的小孩形象。

分析：画中在两个小孩中间追加了两个肚兜衔接点，产生了两个视觉回路，所以看起来会有四个小孩。

五、异次元庭院如图，院子看起来出现了异次元曲面，弯弯扭扭。

分析：庭院布置利用了经纬线在平面上表现出了弯曲的曲面的效果。

六、淀川大桥日本淀川大桥桥面宽阔，容易出车祸，桥面漆上了箭型图案，不在有事故发生。

分析：箭型图案是驾驶员产生桥面变窄，车距变小的错觉，是其自觉放慢车速。

七、咖啡在不同颜色杯子里的错觉咖啡在不同颜色的杯子里给人浓淡的感觉不一样，红色更浓。

分析：利用颜色对比的错觉使人产生这样的错觉，咖啡店应用这种错觉，节约成本且使顾客满意度增加。

八、布朗大学出版部标志布朗大学出版部的标志，一幅图案，可以感觉到俯仰两种视角，不停变换。

分析：图案运用了反转的错觉，使图案有了多样化和立体化。

九、奥普艺术利用奥普艺术的图片，中间的线条看起来特别明亮，很有层次感。

分析：利用线、形、色的特殊排列，是图片看起来有律动感，也是利用了视觉的错觉。

十、医生手术服医生手术服是绿色。

分析：人眼长时间看一种颜色容易产生，长时间看红色在看白色会产生绿色的错觉，手术服绿色，作为补色，进行平衡，使医生不会产生错觉。

《人机工程学》试题和答案一、填空题1．人因工程学有两个主要目标：第一是为了提高活动和工作效率；第二是为了满足生活水平和生命价值。

2．人因工程学的研究方法有测量法、个体测试法、询问法、实验法三类。

3．人的神经组织主要是由和组成。

4．人对20 Hz～20000 Hz频率范围内的声音较为敏感。

频率越高，音调越低。

5．人耳由外耳、中耳和内耳三部分组成。

6．皮肤有三种感觉系统：一是触觉感受器；二是温度感受器；三是痛觉感受器。

7．平衡感觉器位于内耳的前庭器官——和中。

8．人体的运动系统是由、和三部分组成。

9．坐眼高是指到的距离。

10．高温对人的生理影响主要有体温调节、水盐代谢和循环系统。

11．人的身体与环境间热交换的方式有、、和4种。

12．能量代谢分为基础代谢量、安静代谢量和能量代谢量三种。

13．常规有效温度（ET）表示人在不同的、和的作用下产生的主观冷暖感受指标。

14．控制器按操纵的身体部位不同，可分为手控制器、脚控制器和膝控制器三类。

15．人机系统中，人的基本界限包括、、和。

16．视觉显示器的设计必须保证3项基本要求：①、②、③。

17．作业空间根据其大小及特点的不同，可分为、和三类。

18．控制器和显示器的布置应遵循的原则有、、和。

19．人体测量的基本姿势可分为：_立姿__、_坐姿__。

20．通过铅垂轴和纵轴的平面及与其平行的所有平面都称为__矢状面_。

21．在矢状面中，把通过人体正中线的矢状面称为正中__正中矢状面_。

22．通过铅垂轴和横轴的平面及与其平行的所有平面都称为___冠状面_。

23．与矢状面及冠状面同时垂直的所有平面都称为_水平面__。

24．通过左、右耳屏点及右眼眶下点的水平面称为_眼耳平面_或_法兰克福。

25. 空气的_冷热程度__叫做气温。

26. 空气的_干湿程度__叫做湿度。

27. 我国法定温标采用摄氏温标__。

28. 生产环境的湿度常用__________表示。

29．高气湿是指_相对湿度高于70％___。

人机工程学实验报告实验内容:实验一：双手调节器实验二：握力计实验三：记忆广度测试仪实验四：彩色视野分辩仪实验五：镜画仪实验六：光亮度辨别仪实验七：瞬时记忆实验仪实验实验八：手指灵活性测试仪实验九：两点实验数据分析及结果量规实验十：动觉方位辨别仪实验十一：数字亮点闪烁仪实验一：双手调节器产品介绍：本仪器是为研究动作学习中双手协调能力而设计的。

主要技术指标1. 由两个摇把控制的和铅笔类似的针一个，两个摇把由两只手各持一个。

2.在金属板上一个描绘的图案。

图案不同的模板二块。

3.仪器的各部分均安装在一个三脚架上。

4.一个指示灯（其电源为3V电池）或者选购记时计数器记录失败次数。

5.针移动的范围：150×40mm。

6.仪器的尺寸：370×230×300mm。

双手调节器是一种要求实验者在同一时间内，把注意力分配到两种或两种以上对象或动作上的能力。

双手协调器是将注意分配到两种动作的一种典型仪器。

它将动作目标，通过双手，即右手完成上下移动轨迹。

左手完成左右移动轨迹，可按圆的轨迹正常移动。

根据被试完成一周所用的时间及错误次数（即离轨次数）观察其在注意分配上的能力。

自变量：实验者个体差异因变量：使用时间，错误次数实验数据分析及结果：因为实验者自身的不同，每个人所用的时间和错误次数不同。

每个人注意力分配到两种或两种以上对象或动作上的能力都不一样,所以实验分析出的结果就是个体手指灵活性有差异别实验二：握力计产品介绍：用途：测力的大小主要结构：弹簧、挂钩、刻度盘、指针、外壳。

原理：在弹性限度内，弹簧的伸长与弹簧受到的拉力成正比（利用二力平衡间接测量重力）使用时注意事项：①观察量程：就是观察弹簧秤面板上的最大刻度值.注意加在弹簧秤上的力不能超过它的量程.②观察分度值：就是弹簧秤刻度的每一小格表示多少牛.③校正零点：看指针是否指在零位置，如果不是，则应调整到指针指在零刻度线.④拉力沿弹簧的中心轴线方向施加在弹簧秤上.⑤观察指针示数视线要与刻度线垂直. 注意事项：所测物体受到重力（拉力）不能超过量程（弹性限度内）。

人机工程学试题和答案《人机工程学》试题和答案三、是非题,正确的画“?”，错误的打“×”,1(坐—立姿工作台台面的高度一般要比坐姿工作台台面的高度高。

( ? ) 2(由人体向物体辐射热量的过程叫“正辐射”。

( ? )3(坐高是指人在坐姿时，从地面到头顶的垂直距离。

( × )4(在人体测量中，人体的结构尺寸主要与区域、民族、性别、年龄和生活状况等有关，而与人所从事的职业无关。

( × )5(坐椅面高度的设计应以使用者群体的腿弯部的高度的第5百分位数的测量值作为参照。

( ? )6(坐眼高是指人在坐姿时，从坐平面到眼睛的垂直距离。

( ? )7(在正常情况下，人的两眼所能感觉到的波长大约是380 nm,780 nm。

( ? )8(照明水平越好，工作效率的提高就越明显。

( × )9(当手作左右方向运动时，则拉力大于推力。

( ? )10(重作业的工作面的高度一般要比精细作业的工作面的高。

( × )11.由于人们对空气干湿程度的感受与空气中水汽的绝对数量直接相关，所以采用湿度来判断空气的干湿程度。

(×)12.当周围物体表面温度超过人体表面温度时，人体接受辐射能量，故称为负辐射。

(×)13.气流速度对人体散热的影响呈线性关系，所以，当气流速度增加时，将会显著增加人体的散热量。

(×)14.因为不能测量人体深部体温，所以可以通过考察作业负荷和环境有效温度来控制人体的“核心”温度。

( ? )15.人体具有一定的冷适应能力，比热适应能力强。

(×)16.人体对微气候环境的主观感觉，是人的心理上感到满意与否的评价。

( ? )118. 色彩视觉是由于物体反射的光谱波长所决定的。

( ? )19. 若两种色彩的三个基本特性相同，一定会产生相同的色彩感觉。

( ? )20. 一种波长产生一种色调，即一种色调只与一种波长相联系。

(×)21. 颜料三基色分别是黄、紫、青的补色。

人机工程学实验报告实验内容:实验一：双手调节器实验二：握力计实验三：记忆广度测试仪实验四：彩色视野分辩仪实验五：镜画仪实验六：光亮度辨别仪实验七：瞬时记忆实验仪实验实验八：手指灵活性测试仪实验九：两点实验数据分析及结果量规实验十：动觉方位辨别仪实验十一：数字亮点闪烁仪实验一：双手调节器产品介绍：本仪器是为研究动作学习中双手协调能力而设计的。

主要技术指标1. 由两个摇把控制的和铅笔类似的针一个，两个摇把由两只手各持一个。

2.在金属板上一个描绘的图案。

图案不同的模板二块。

3.仪器的各部分均安装在一个三脚架上。

4.一个指示灯（其电源为3V电池）或者选购记时计数器记录失败次数。

5.针移动的范围：150×40mm。

6.仪器的尺寸：370×230×300mm。

双手调节器是一种要求实验者在同一时间内，把注意力分配到两种或两种以上对象或动作上的能力。

双手协调器是将注意分配到两种动作的一种典型仪器。

它将动作目标，通过双手，即右手完成上下移动轨迹。

左手完成左右移动轨迹，可按圆的轨迹正常移动。

根据被试完成一周所用的时间及错误次数（即离轨次数）观察其在注意分配上的能力。

自变量：实验者个体差异因变量：使用时间，错误次数实验数据分析及结果：因为实验者自身的不同，每个人所用的时间和错误次数不同。

每个人注意力分配到两种或两种以上对象或动作上的能力都不一样,所以实验分析出的结果就是个体手指灵活性有差异别实验二：握力计产品介绍：用途：测力的大小主要结构：弹簧、挂钩、刻度盘、指针、外壳。

原理：在弹性限度内，弹簧的伸长与弹簧受到的拉力成正比（利用二力平衡间接测量重力）使用时注意事项：①观察量程：就是观察弹簧秤面板上的最大刻度值.注意加在弹簧秤上的力不能超过它的量程.②观察分度值：就是弹簧秤刻度的每一小格表示多少牛.③校正零点：看指针是否指在零位置，如果不是，则应调整到指针指在零刻度线.④拉力沿弹簧的中心轴线方向施加在弹簧秤上.⑤观察指针示数视线要与刻度线垂直. 注意事项：所测物体受到重力（拉力）不能超过量程（弹性限度内）。

一、什么是知觉？它有哪些特征？（5分）
二、在操纵与显示相合性设计时，应遵循什么原则？（5分）
三、坐姿高台式控制台如何设计？附图说明。

（5分）
四、“坐姿眼高”参数应用于哪些场合？对应设计时如何选取人体尺度？（5分）
五、作业场所的布置总则有哪些？（5分）
六、仪表显示装置设计时主要考虑哪些方面？在各部分的设计中主要考虑哪些因素？（5分）
七、叙述工作座椅设计的主要准则。

（5分）
八、什么是眼椭圆？简述眼椭圆在车辆上的应用。

（5分）
九、产品尺寸设计有哪些类型，各举一例加以说明。

（5分）
十、操纵装置有哪些编码方法，各举一例加以说明。

（5分）
十一、分析解决问题。

（50分）
观察平时工作、生活当中遇到的不符合人机工程设计的产品或工作场所，列举一个具体实例，从人机工程学的角度分析其不合理的地方，并重新进行人机工程学设计。

要求：1）写清楚设计步骤；
2）必要时，画图说明；
3）字数不少于1500字。

人机工程学试题库(1)各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢人机工程学试题第 1 章人机工程学概论一、填空题1、人机工程学是研究人、机械及其工作环境之间相互作用的学科。
