2.0.16 刚性固定（）：使电缆不随热胀冷缩发生位移的夹紧固定方式。

2.0.17 电缆的蛇形敷设（）：按定量参数要求使电缆轴向热机械应力减少呈波浪状的敷设方式。

2.0.18 普通支架（臂式支架，）：具有悬臂形式用以支承电缆的刚性材料制支架。

2.0.19 电缆桥架（电缆托架，）：由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。

2.0.20 电缆支架（）：电缆桥架、普通支架、吊架的总称。

2.0.21 阻火包（防火枕，）：是用于阻火封堵又易作业的膨胀式柔性枕袋状耐火物。

3 电缆型式与截面选择3.1 电缆芯线材质3.1.1 控制电缆应采用铜芯。

3.1.2 用于下列情况的电力电缆，应采用铜芯：（1）电机励磁、重要电源、移动式电气设备等需要保持连接具有高可靠性的回路。

（2）振动剧烈、有爆炸危险或对铝有腐蚀等严酷的工作环境。

（3）耐火电缆。

3.1.3 用于下列情况的电力电缆，宜采用铜芯：（1）紧靠高温设备配置。

（2）安全性要求高的重要公共设施中。

（3）水下敷设当工作电流较大需增多电缆根数时。

3.1.4 除限于产品仅有铜芯和本规范第3.1.1～3.1.3条确定宜用铜芯的情况外，电缆缆芯材质应采用铝芯。

3.2 电力电缆芯数3.2.1 1及其以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：3.2.1.1 保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范第5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

3.2.1.2 受电设备外露可导电部位的接地与电源系统接地各自独立的情况，应采用四芯电缆。

3.2.2 1及其以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1 保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。

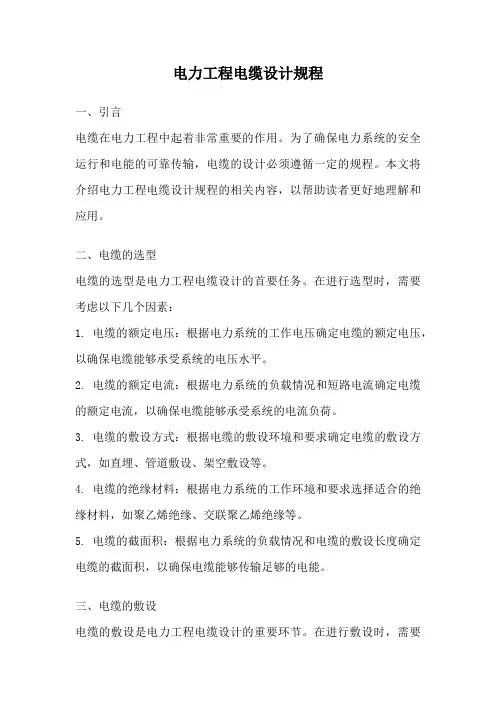

电力工程电缆设计规程一、引言电缆在电力工程中起着非常重要的作用。

为了确保电力系统的安全运行和电能的可靠传输，电缆的设计必须遵循一定的规程。

本文将介绍电力工程电缆设计规程的相关内容，以帮助读者更好地理解和应用。

二、电缆的选型电缆的选型是电力工程电缆设计的首要任务。

在进行选型时，需要考虑以下几个因素：1. 电缆的额定电压：根据电力系统的工作电压确定电缆的额定电压，以确保电缆能够承受系统的电压水平。

2. 电缆的额定电流：根据电力系统的负载情况和短路电流确定电缆的额定电流，以确保电缆能够承受系统的电流负荷。

3. 电缆的敷设方式：根据电缆的敷设环境和要求确定电缆的敷设方式，如直埋、管道敷设、架空敷设等。

4. 电缆的绝缘材料：根据电力系统的工作环境和要求选择适合的绝缘材料，如聚乙烯绝缘、交联聚乙烯绝缘等。

5. 电缆的截面积：根据电力系统的负载情况和电缆的敷设长度确定电缆的截面积，以确保电缆能够传输足够的电能。

三、电缆的敷设电缆的敷设是电力工程电缆设计的重要环节。

在进行敷设时，需要注意以下几个问题：1. 电缆的敷设路径：根据电缆的敷设环境和要求确定电缆的敷设路径，避免与其他设备和设施冲突。

2. 电缆的弯曲半径：根据电缆的类型和规格确定电缆的弯曲半径，以避免电缆在弯曲处产生过大的应力导致绝缘破损。

3. 电缆的固定方式：根据电缆的敷设环境和要求确定电缆的固定方式，如使用电缆托架、电缆槽等。

4. 电缆的标识和记录：对于较长的电缆线路，应进行标识和记录，以便于后续的维护和管理工作。

四、电缆的绝缘测试电缆的绝缘测试是电力工程电缆设计的必要环节。

在进行绝缘测试时，需要注意以下几个方面：1. 绝缘电阻测量：使用绝缘电阻测试仪对电缆的绝缘电阻进行测量，以评估电缆的绝缘性能。

2. 绝缘泄漏电流测量：使用绝缘泄漏电流测试仪对电缆的绝缘泄漏电流进行测量，以评估电缆的绝缘损耗情况。

3. 绝缘介质损耗测量：使用绝缘介质损耗测试仪对电缆的绝缘介质损耗进行测量，以评估电缆的绝缘质量。

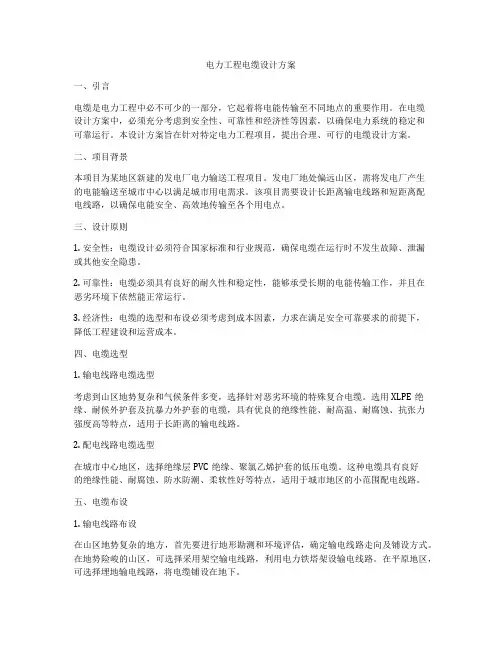

电力工程电缆设计方案一、引言电缆是电力工程中必不可少的一部分，它起着将电能传输至不同地点的重要作用。

在电缆设计方案中，必须充分考虑到安全性、可靠性和经济性等因素，以确保电力系统的稳定和可靠运行。

本设计方案旨在针对特定电力工程项目，提出合理、可行的电缆设计方案。

二、项目背景本项目为某地区新建的发电厂电力输送工程项目。

发电厂地处偏远山区，需将发电厂产生的电能输送至城市中心以满足城市用电需求。

该项目需要设计长距离输电线路和短距离配电线路，以确保电能安全、高效地传输至各个用电点。

三、设计原则1. 安全性：电缆设计必须符合国家标准和行业规范，确保电缆在运行时不发生故障、泄漏或其他安全隐患。

2. 可靠性：电缆必须具有良好的耐久性和稳定性，能够承受长期的电能传输工作，并且在恶劣环境下依然能正常运行。

3. 经济性：电缆的选型和布设必须考虑到成本因素，力求在满足安全可靠要求的前提下，降低工程建设和运营成本。

四、电缆选型1. 输电线路电缆选型考虑到山区地势复杂和气候条件多变，选择针对恶劣环境的特殊复合电缆。

选用XLPE绝缘、耐候外护套及抗暴力外护套的电缆，具有优良的绝缘性能、耐高温、耐腐蚀、抗张力强度高等特点，适用于长距离的输电线路。

2. 配电线路电缆选型在城市中心地区，选择绝缘层PVC绝缘、聚氯乙烯护套的低压电缆。

这种电缆具有良好的绝缘性能、耐腐蚀、防水防潮、柔软性好等特点，适用于城市地区的小范围配电线路。

五、电缆布设1. 输电线路布设在山区地势复杂的地方，首先要进行地形勘测和环境评估，确定输电线路走向及铺设方式。

在地势险峻的山区，可选择采用架空输电线路，利用电力铁塔架设输电线路。

在平原地区，可选择埋地输电线路，将电缆铺设在地下。

2. 配电线路布设城市中心地区通常选用埋地配电线路，将电缆埋设在地下，以减少视觉污染和空间占用。

同时，可以采取平行布线方式，将主要电缆和备用电缆布置在同一管道中，以便在出现故障时快速切换。

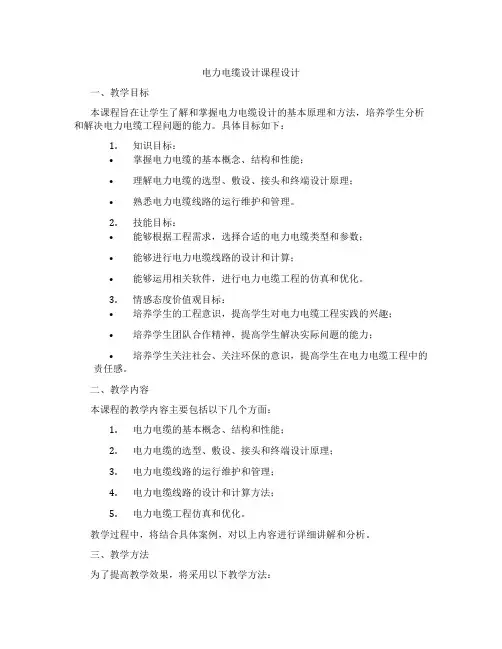

电力电缆设计课程设计一、教学目标本课程旨在让学生了解和掌握电力电缆设计的基本原理和方法，培养学生分析和解决电力电缆工程问题的能力。

具体目标如下：1.知识目标：•掌握电力电缆的基本概念、结构和性能；•理解电力电缆的选型、敷设、接头和终端设计原理；•熟悉电力电缆线路的运行维护和管理。

2.技能目标：•能够根据工程需求，选择合适的电力电缆类型和参数；•能够进行电力电缆线路的设计和计算；•能够运用相关软件，进行电力电缆工程的仿真和优化。

3.情感态度价值观目标：•培养学生的工程意识，提高学生对电力电缆工程实践的兴趣；•培养学生团队合作精神，提高学生解决实际问题的能力；•培养学生关注社会、关注环保的意识，提高学生在电力电缆工程中的责任感。

二、教学内容本课程的教学内容主要包括以下几个方面：1.电力电缆的基本概念、结构和性能；2.电力电缆的选型、敷设、接头和终端设计原理；3.电力电缆线路的运行维护和管理；4.电力电缆线路的设计和计算方法；5.电力电缆工程仿真和优化。

教学过程中，将结合具体案例，对以上内容进行详细讲解和分析。

三、教学方法为了提高教学效果，将采用以下教学方法：1.讲授法：用于讲解电力电缆设计的基本原理和方法；2.案例分析法：通过分析具体案例，使学生更好地理解和掌握电力电缆设计；3.实验法：学生进行电力电缆实验，提高学生的动手能力和实践能力；4.讨论法：学生进行分组讨论，培养学生的团队合作精神和解决问题的能力。

四、教学资源为了支持教学，将准备以下教学资源：1.教材：选用权威、实用的电力电缆设计教材；2.参考书：提供电力电缆设计相关的参考书籍，丰富学生的知识体系；3.多媒体资料：制作精美的课件，提高学生的学习兴趣；4.实验设备：准备齐全的实验设备，确保学生能够进行顺利的实验操作。

五、教学评估为了全面、客观地评价学生的学习成果，将采用以下评估方式：1.平时表现：通过观察学生在课堂上的参与度、提问和回答问题的情况，评估学生的学习态度和理解能力；2.作业：布置适量的作业，评估学生的掌握情况和应用能力；3.考试：设置期中和期末考试，全面测试学生的知识水平和应用能力；4.课程设计：学生进行电力电缆设计课程设计，评估学生的实际操作能力和解决问题的能力。

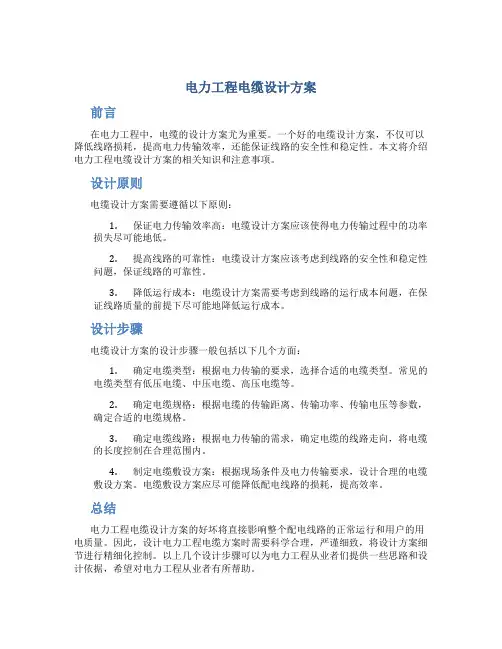

电力工程电缆设计方案
前言
在电力工程中，电缆的设计方案尤为重要。

一个好的电缆设计方案，不仅可以降低线路损耗，提高电力传输效率，还能保证线路的安全性和稳定性。

本文将介绍电力工程电缆设计方案的相关知识和注意事项。

设计原则
电缆设计方案需要遵循以下原则：
1.保证电力传输效率高：电缆设计方案应该使得电力传输过程中的功率
损失尽可能地低。

2.提高线路的可靠性：电缆设计方案应该考虑到线路的安全性和稳定性
问题，保证线路的可靠性。

3.降低运行成本：电缆设计方案需要考虑到线路的运行成本问题，在保
证线路质量的前提下尽可能地降低运行成本。

设计步骤
电缆设计方案的设计步骤一般包括以下几个方面：
1.确定电缆类型：根据电力传输的要求，选择合适的电缆类型。

常见的
电缆类型有低压电缆、中压电缆、高压电缆等。

2.确定电缆规格：根据电缆的传输距离、传输功率、传输电压等参数，
确定合适的电缆规格。

3.确定电缆线路：根据电力传输的需求，确定电缆的线路走向，将电缆
的长度控制在合理范围内。

4.制定电缆敷设方案：根据现场条件及电力传输要求，设计合理的电缆
敷设方案。

电缆敷设方案应尽可能降低配电线路的损耗，提高效率。

总结
电力工程电缆设计方案的好坏将直接影响整个配电线路的正常运行和用户的用电质量。

因此，设计电力工程电缆方案时需要科学合理，严谨细致，将设计方案细节进行精细化控制。

以上几个设计步骤可以为电力工程从业者们提供一些思路和设计依据，希望对电力工程从业者有所帮助。

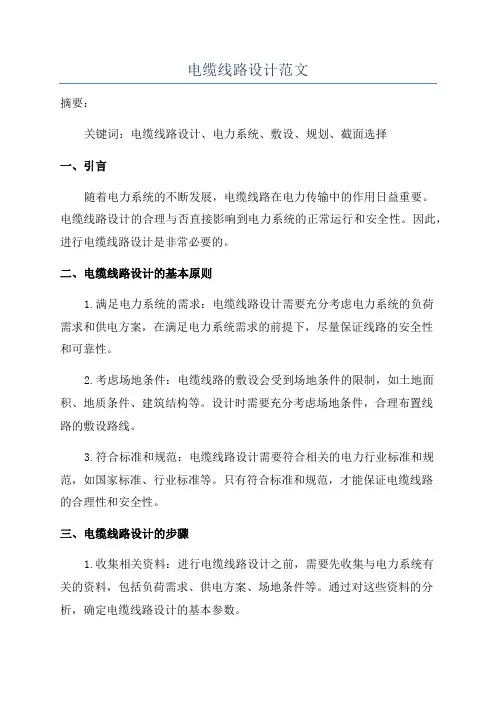

电缆线路设计范文摘要：关键词：电缆线路设计、电力系统、敷设、规划、截面选择一、引言随着电力系统的不断发展，电缆线路在电力传输中的作用日益重要。

电缆线路设计的合理与否直接影响到电力系统的正常运行和安全性。

因此，进行电缆线路设计是非常必要的。

二、电缆线路设计的基本原则1.满足电力系统的需求：电缆线路设计需要充分考虑电力系统的负荷需求和供电方案，在满足电力系统需求的前提下，尽量保证线路的安全性和可靠性。

2.考虑场地条件：电缆线路的敷设会受到场地条件的限制，如土地面积、地质条件、建筑结构等。

设计时需要充分考虑场地条件，合理布置线路的敷设路线。

3.符合标准和规范：电缆线路设计需要符合相关的电力行业标准和规范，如国家标准、行业标准等。

只有符合标准和规范，才能保证电缆线路的合理性和安全性。

三、电缆线路设计的步骤1.收集相关资料：进行电缆线路设计之前，需要先收集与电力系统有关的资料，包括负荷需求、供电方案、场地条件等。

通过对这些资料的分析，确定电缆线路设计的基本参数。

2.确定线路敷设方案：根据收集的资料，确定线路的敷设方案，包括线路的走向、敷设方法等。

同时，根据负荷需求和供电方案，确定电缆线路的截面选择，以满足负荷需求和供电要求。

3.进行线路设计：根据确定的敷设方案和截面选择，进行电缆线路的设计。

在设计过程中，需要计算线路中的电压降和线路的损耗，以确保线路的性能和经济性。

4.完善设计方案：设计完成后，需要对设计方案进行细化和完善。

包括对线路进行优化，提高线路的安全性和可靠性。

四、常用的电缆线路设计软件1.CYMCAP：CYMCAP是一款专用于电力电缆系统设计与分析的软件，可用于电缆线路的敷设和截面选择等计算。

2.CAPE：CAPE软件是一款电力系统全面分析软件，可以进行电缆线路的设计和分析等工作。

3.ETAP：ETAP是一款用于电力系统设计和分析的软件，可以用于电缆线路的设计和仿真等计算。

五、结论电缆线路设计是电力系统建设中不可或缺的一部分，对于保证电力系统的正常运行和安全性具有重要意义。

新版电力工程设计手册-电缆输电线路设计
电缆输电线路设计是电力工程领域中非常重要的一项任务，其目的是为了实现电力输送和分配的安全、高效和可靠。

以下是关于新版电力工程设计手册中电缆输电线路设计的一些内容：
1. 电缆选型：根据输电线路的需求和环境条件，选择适合的电缆型号和规格。

考虑因素包括输电功率、电压等级、敷设方式、环境温度、地形地貌等。

2. 输电线路布置：确定电缆的敷设路径和布置方式。

考虑因素包括地形地貌、交通条件、通道容量、电缆间距、电缆层数等。

3. 输电线路电气参数设计：根据输电线路的负载情况和电力系统的要求，确定电缆的截面积、电阻、电抗等电气参数。

同时考虑电缆的冗余度、短路能力等因素。

4. 电缆接头设计：对于长距离电缆输电线路，通常需要设计电缆接头。

电缆接头的选型和布置要考虑接头的负荷能力、导电能力、绝缘能力等因素。

5. 电缆护套设计：为了保护电缆免受外部环境的损害，需要设计电缆护套。

电缆护套的材料、厚度和结构要根据环境条件和应力情况进行选择。

6. 电缆敷设设计：确定电缆的敷设方式和方法，包括地下敷设、架空敷设等。

敷设设计的考虑因素包括敷设深度、保护层设计、敷设工艺等。

7. 电缆附件设计：包括电缆支架、吊具、拉盘等附件的设计。

附件的选型和布置要考虑电缆的重量、张力等因素。

8. 输电线路保护设计：包括过载保护、短路保护、接地保护等。

保护设计要根据线路的安全要求和电力系统的保护策略进行。

总之，电缆输电线路设计是电力工程设计中的重要环节，需要综合考虑电力系统的需求、环境条件和安全要求，确保电力输送和分配的可靠性和安全性。

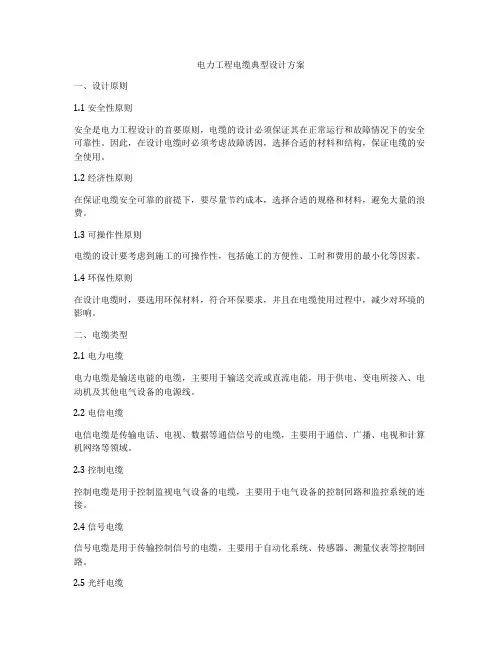

电力工程电缆典型设计方案一、设计原则1.1 安全性原则安全是电力工程设计的首要原则，电缆的设计必须保证其在正常运行和故障情况下的安全可靠性。

因此，在设计电缆时必须考虑故障诱因，选择合适的材料和结构，保证电缆的安全使用。

1.2 经济性原则在保证电缆安全可靠的前提下，要尽量节约成本，选择合适的规格和材料，避免大量的浪费。

1.3 可操作性原则电缆的设计要考虑到施工的可操作性，包括施工的方便性、工时和费用的最小化等因素。

1.4 环保性原则在设计电缆时，要选用环保材料，符合环保要求，并且在电缆使用过程中，减少对环境的影响。

二、电缆类型2.1 电力电缆电力电缆是输送电能的电缆，主要用于输送交流或直流电能，用于供电、变电所接入、电动机及其他电气设备的电源线。

2.2 电信电缆电信电缆是传输电话、电视、数据等通信信号的电缆，主要用于通信、广播、电视和计算机网络等领域。

2.3 控制电缆控制电缆是用于控制监视电气设备的电缆，主要用于电气设备的控制回路和监控系统的连接。

2.4 信号电缆信号电缆是用于传输控制信号的电缆，主要用于自动化系统、传感器、测量仪表等控制回路。

2.5 光纤电缆光纤电缆是用于传输光信号的电缆，主要用于光通信、光纤传感器等领域。

三、电缆结构3.1 绝缘层电缆的绝缘层是起到电缆绝缘的作用，一般选用聚乙烯（PE）、交联聚乙烯（XLPE）、特种聚乙烯或橡胶等材料。

3.2 金属护套金属护套是用于保护电缆绝缘层，防止机械损坏和外界干扰的金属层，一般选用铝包钢或铅包钢等材料。

3.3 外护套外护套是保护电缆整体的外壳，一般选用聚氯乙烯（PVC）、聚乙烯（PE）、聚丙烯（PP）或橡胶等材料。

四、电缆规格电缆的规格主要包括电缆截面积、电压等级、导体数目、导体材料、绝缘材料等。

4.1 电缆截面积电缆截面积是电缆横截面的面积，一般以平方毫米（mm²）为单位计算。

4.2 电压等级电缆的电压等级是指电缆能够承受的最高电压，一般以千伏（kV）为单位计算。
