自组装单分子膜的合成及其表征方法

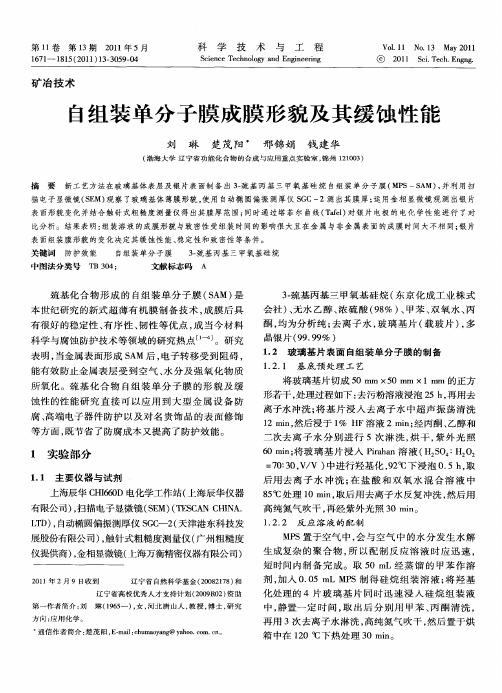

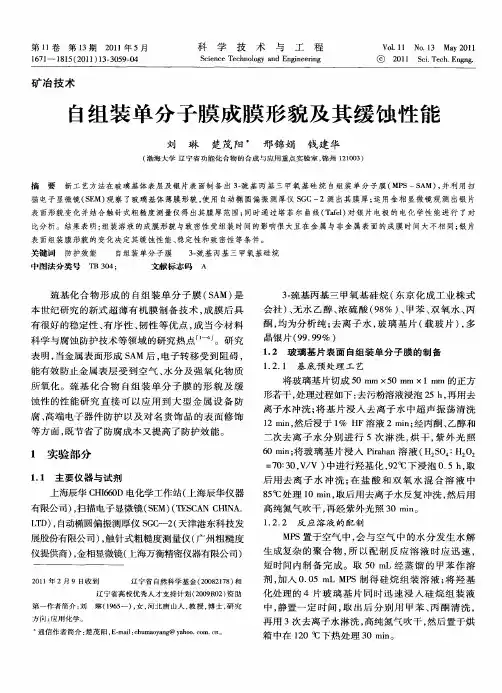

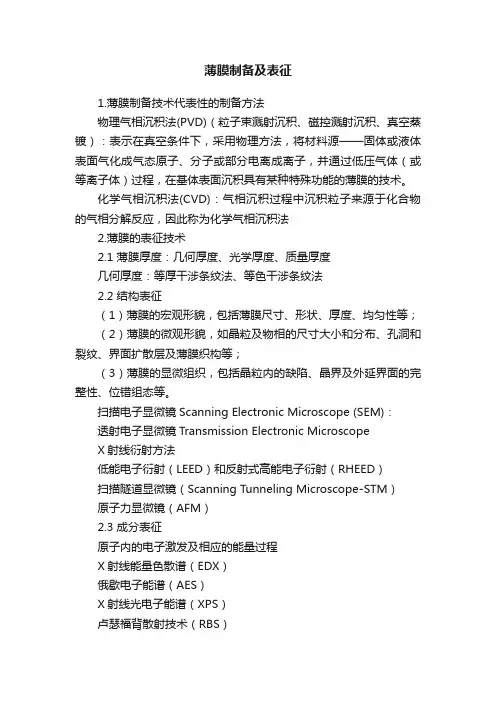

薄膜制备及表征1.薄膜制备技术代表性的制备方法物理气相沉积法(PVD)（粒子束溅射沉积、磁控溅射沉积、真空蒸镀）：表示在真空条件下，采用物理方法，将材料源——固体或液体表面气化成气态原子、分子或部分电离成离子，并通过低压气体（或等离子体）过程，在基体表面沉积具有某种特殊功能的薄膜的技术。

化学气相沉积法(CVD)：气相沉积过程中沉积粒子来源于化合物的气相分解反应，因此称为化学气相沉积法2.薄膜的表征技术2.1 薄膜厚度：几何厚度、光学厚度、质量厚度几何厚度：等厚干涉条纹法、等色干涉条纹法2.2 结构表征（1）薄膜的宏观形貌，包括薄膜尺寸、形状、厚度、均匀性等；（2）薄膜的微观形貌，如晶粒及物相的尺寸大小和分布、孔洞和裂纹、界面扩散层及薄膜织构等；（3）薄膜的显微组织，包括晶粒内的缺陷、晶界及外延界面的完整性、位错组态等。

扫描电子显微镜Scanning Electronic Microscope (SEM)：透射电子显微镜Transmission Electronic MicroscopeX射线衍射方法低能电子衍射（LEED）和反射式高能电子衍射（RHEED）扫描隧道显微镜（Scanning Tunneling Microscope-STM）原子力显微镜（AFM）2.3 成分表征原子内的电子激发及相应的能量过程X射线能量色散谱（EDX）俄歇电子能谱（AES）X射线光电子能谱（XPS）卢瑟福背散射技术（RBS）二次离子质谱（SIMS）3. 各种特种薄膜的应用金刚石薄膜：高硬度、高耐磨性使得金刚石薄膜成为极佳的工具材料；金刚石具有极高的热导率，这使得金刚石成为极好的高功率光电子元件的散热器件材料；金刚石在从紫外到远红外的很宽的波长范围内具有很高的光谱透过性能以及极高的硬度、强度、热导率以及极低的线膨胀系数和良好的化学稳定性，这些优异性质的综合使得金刚石薄膜成为可以在恶劣环境中使用的极好的光学窗口材料。

硬质涂层：按其材料类别被细分为陶瓷以及金属间化合物两类热防护涂层：热防护涂层通常是由一层金属涂层和一层氧化物热防护层组成的复合涂层防腐涂层:陶瓷材料涂层、高分子材料涂层、阳极防护性涂层集成电路：薄膜集成电路是将整个电路的晶体管、二极管、电阻、电容和电感等元件以及它们之间的互连引线，全部用厚度在１微米以下的金属、半导体、金属氧化物、多种金属混合相、合金或绝缘介质薄膜，并通过真空蒸发、溅射和电镀等工艺制成的集成电路存储：复合磁头和薄膜磁头磁记录介质薄膜有机电致发光薄膜OLED：平板显示氧化物半导体敏感薄膜SnO2, TiO2, Fe3O4:高灵敏度气体传感器力敏、磁敏金属薄膜FeSiB：微压力、震动、力矩、速度、加速度传感器。

材料制备与表征的新方法和新技术材料科学是现代科学与技术中的一个重要领域，涉及材料的合成、组成、结构、性质与应用。

随着科学技术的发展，材料制备与表征的新方法和新技术不断涌现，从而推动了材料科学的发展。

一、核磁共振技术核磁共振（NMR）是一种重要的材料表征技术，利用核磁共振现象研究物质的结构、动力学和相互作用，可以得到物质的分子结构、化学键、晶体结构等信息。

现在，核磁共振已被广泛应用于化学、物理、材料科学等领域，特别是在材料制备的过程中起到了重要作用。

二、自组装技术自组装技术是一种自然界中具有普遍性的现象，即物质在合适的条件下自动组装成有序的结构。

利用自组装技术，可以制备出复杂的材料结构，具有重要的理论意义和实际应用价值。

自组装技术包括自组装单分子膜、自组装多分子膜、自组装微结构和自组装纳米结构等。

三、场发射扫描显微镜技术场发射扫描显微镜（FE-SEM）是一种高分辨率的电子显微镜技术，广泛用于表面形貌、微观结构和成分分析等领域。

FE-SEM具有分辨率高、成像清晰、分析速度快等优点，可以直接观察材料的形貌和结构，为材料制备和表征提供了重要技术支持。

四、能谱技术能谱技术是一种材料分析方法，通过测量样品对不同能量的粒子的反应，得到不同成分的能谱，从而分析材料的成分、结构和性质。

常见的能谱技术包括X射线能谱、能谱探针和电子能谱等。

五、原位反射光谱技术原位反射光谱技术是一种非常重要的表面分析技术，能够研究材料的表面组成、反应性、吸附能力和动力学等，为材料表面的改性和功能化提供了重要的技术支持。

总之，材料制备与表征是材料科学的重要组成部分，新的材料制备和表征技术不断涌现，为材料科学的发展和应用提供了有力支持。

各种新技术的应用将促进材料科学的发展，并推动新材料的发明、制备与应用。

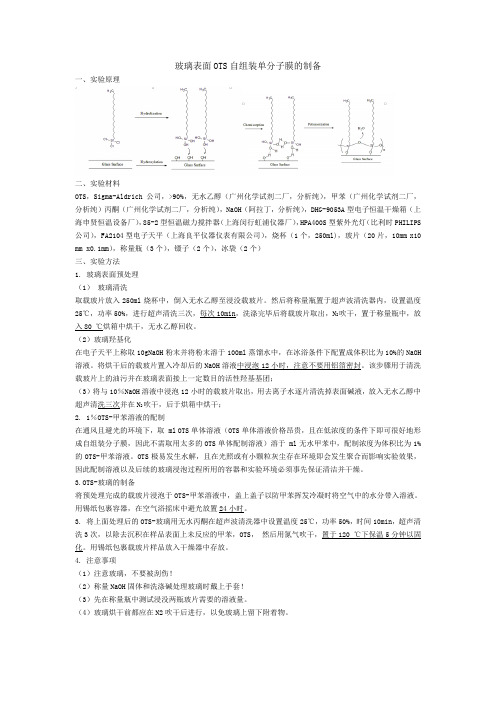

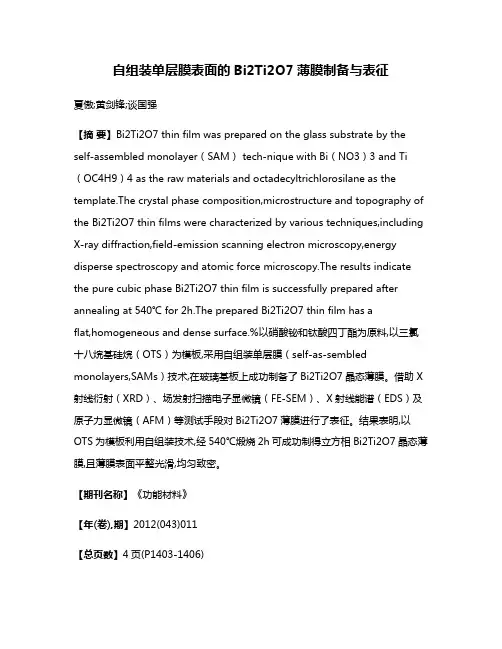

玻璃表面OTS自组装单分子膜的制备一、实验原理二、实验材料OTS，Sigma-Aldrich公司，>90%，无水乙醇（广州化学试剂二厂，分析纯），甲苯（广州化学试剂二厂，分析纯）丙酮（广州化学试剂二厂，分析纯），NaOH（阿拉丁，分析纯），DHG-9053A型电子恒温干燥箱（上海申贤恒温设备厂），85-2型恒温磁力搅拌器（上海闵行虹浦仪器厂），HPA400S型紫外光灯（比利时PHILIPS 公司），FA2104型电子天平（上海良平仪器仪表有限公司），烧杯（1个，250ml)，玻片（20片，10mm x10 mm x0.1mm），称量瓶（3个），镊子（2个），冰袋（2个）三、实验方法1. 玻璃表面预处理（1）玻璃清洗取载玻片放入250ml烧杯中，倒入无水乙醇至浸没载玻片。

然后将称量瓶置于超声波清洗器内，设置温度25℃，功率50%，进行超声清洗三次，每次10min，洗涤完毕后将载玻片取出，N2吹干，置于称量瓶中，放入80 ℃烘箱中烘干，无水乙醇回收。

（2）玻璃羟基化在电子天平上称取10gNaOH粉末并将粉末溶于100ml蒸馏水中，在冰浴条件下配置成体积比为10%的NaOH 溶液。

将烘干后的载玻片置入冷却后的NaOH溶液中浸泡12小时，注意不要用铝箔密封。

该步骤用于清洗载玻片上的油污并在玻璃表面接上一定数目的活性羟基基团；（3）将与10％NaOH溶液中浸泡12小时的载玻片取出，用去离子水逐片清洗掉表面碱液，放入无水乙醇中超声清洗三次并在N2吹干，后于烘箱中烘干；2. 1％OTS-甲苯溶液的配制在通风且避光的环境下，取 ml OTS单体溶液（OTS单体溶液价格昂贵，且在低浓度的条件下即可很好地形成自组装分子膜，因此不需取用太多的OTS单体配制溶液）溶于 ml无水甲苯中，配制浓度为体积比为1%的OTS-甲苯溶液。

OTS极易发生水解，且在光照或有小颗粒灰尘存在环境即会发生聚合而影响实验效果，因此配制溶液以及后续的玻璃浸泡过程所用的容器和实验环境必须事先保证清洁并干燥。

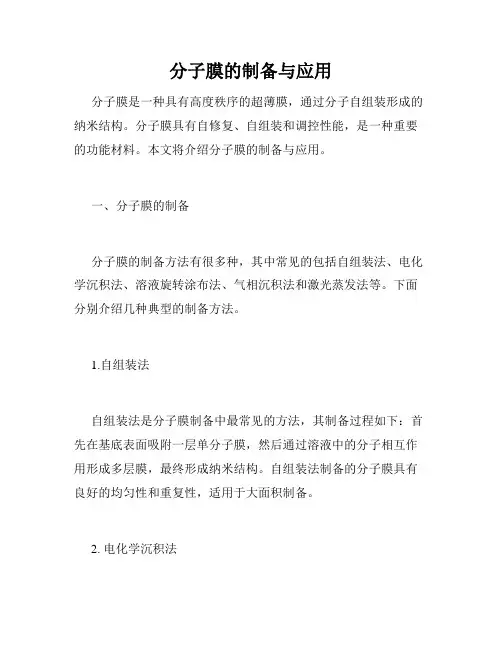

分子膜的制备与应用分子膜是一种具有高度秩序的超薄膜，通过分子自组装形成的纳米结构。

分子膜具有自修复、自组装和调控性能，是一种重要的功能材料。

本文将介绍分子膜的制备与应用。

一、分子膜的制备分子膜的制备方法有很多种，其中常见的包括自组装法、电化学沉积法、溶液旋转涂布法、气相沉积法和激光蒸发法等。

下面分别介绍几种典型的制备方法。

1.自组装法自组装法是分子膜制备中最常见的方法，其制备过程如下：首先在基底表面吸附一层单分子膜，然后通过溶液中的分子相互作用形成多层膜，最终形成纳米结构。

自组装法制备的分子膜具有良好的均匀性和重复性，适用于大面积制备。

2. 电化学沉积法电化学沉积法是通过电解液中的电势差使电极表面发生化学反应，生成有机物或无机物的一种方法。

它可以制备高质量的分子膜，并可以调节膜的结构和性质。

3. 溶液旋转涂布法溶液旋转涂布法是将溶液滴在基底表面，再通过旋转基底使溶液均匀涂布于表面的一种方法。

旋涂速度和涂料浓度都会影响分子膜的结构和性质。

该方法制备的分子膜具有良好的均匀性和厚度控制性。

二、分子膜的应用1. 电子学领域分子膜在电子学领域有广泛的应用，例如分子电子器件、有机发光二极管（OLED）、有机场效应晶体管（OFET）等。

分子膜的电子性质可通过改变分子结构进行调控，从而实现不同功能的器件。

2. 光学领域分子膜在光学领域也有很多应用，例如分子膜太阳能电池、分子薄膜LED灯等。

通过调控分子膜的光学性质，可以实现更高效的光电转换和光发射。

3. 生物领域分子膜在生物领域也具有广泛的应用，例如分子诊断、生物传感、细胞培养等。

因为分子膜具有超薄、高度秩序的特性，可以模拟生物细胞膜的结构和性质，从而实现更好的生物学研究和应用。

三、分子膜的未来发展分子膜具有很高的应用潜力，在电子学、光学和生物学等领域都有很大的前景。

今后的研究重点将更多地放在实现多功能性和智能化分子膜的制备和应用上。

同时，分子膜在制备过程中还面临着很多技术难题，例如分子自组装的控制和调节、分子膜厚度的精确控制等，这些难题需要进一步解决。

分子自组装材料的合成与应用在当今的材料科学领域，分子自组装材料正逐渐崭露头角，成为研究的热点之一。

分子自组装是指分子在一定条件下，通过非共价键相互作用自发地形成具有特定结构和功能的有序聚集体的过程。

这种自下而上的构建方式为创造具有新颖性能的材料提供了无限可能。

分子自组装材料的合成方法多种多样。

其中，溶液自组装是较为常见的一种。

在溶液中，分子可以通过氢键、范德华力、静电相互作用、疏水相互作用等弱相互作用力进行有序排列。

例如，某些表面活性剂分子在水溶液中会自组装形成胶束结构。

这些胶束可以根据溶液条件和分子结构的不同，呈现出球形、棒状或层状等不同的形态。

除了溶液自组装，界面自组装也是一种重要的合成途径。

在固液、液液等界面上，分子能够受到界面能的驱动而进行有序排列。

比如，通过在气液界面上沉积有机分子，可以制备出大面积的有序薄膜。

这种薄膜在电子器件、光学器件等领域具有潜在的应用价值。

另外，模板法也常用于分子自组装材料的合成。

模板可以为分子的组装提供特定的空间限制和导向作用，从而控制组装体的结构和尺寸。

例如，利用纳米孔道作为模板，可以合成出具有纳米尺度的管状或线状分子自组装材料。

分子自组装材料在许多领域都有着广泛的应用。

在生物医学领域，其应用前景令人瞩目。

比如，通过设计特定的分子结构，能够自组装形成纳米药物载体。

这些载体可以实现药物的靶向输送和控制释放，提高药物的治疗效果，同时降低副作用。

它们能够识别病变细胞表面的特定受体，实现精准给药，从而提高药物的利用率和治疗效果。

在化学传感器方面，分子自组装材料也发挥着重要作用。

利用分子自组装形成的敏感薄膜，可以对环境中的微量化学物质进行高灵敏度和高选择性的检测。

例如，一些自组装膜能够特异性地与特定的气体分子发生相互作用，从而改变其电学或光学性质，实现对气体的检测。

在能源领域，分子自组装材料同样具有巨大的潜力。

比如，在太阳能电池中，通过自组装形成的有序结构可以提高光的吸收效率和电荷传输性能，从而提高太阳能电池的转化效率。

新型自组装单分子膜的制备及表征在材料科学领域，自组装技术是一项常用的技术，被广泛应用于纳米材料的制备和表征等方面。

自组装单分子膜就是一种采用自组装技术制备的材料，其特点在于膜厚度十分薄，只有几个纳米，可以用来进行表面修饰及空间分子组装。

本篇文章将详细介绍自组装单分子膜制备及其表征。

一、自组装单分子膜制备1. 基本原理自组装单分子膜的制备是利用表面活性剂的自组装性质，在水表面自然形成一层分子膜。

表面活性剂分为疏水性和亲水性两类，分别用于不同的基底表面物质。

疏水性表面活性剂分子的亲水端向下吸附，疏水端向上，形成疏水层；亲水性表面活性剂则相反，其亲水端向下吸附，疏水端向上，形成亲水层。

表面活性剂可以在水基质表面形成一层极其均匀的分子膜，其主要原因在于表面活性剂分子在表面移动时，始终保持一定的吸附角度，使得吸附分子之间的相互作用保持稳定。

2. 制备方法自组装单分子膜制备方法多种多样，其主要基于下列原则：（1）气液界面自组装法：将表面活性剂加入容器中，使其浸没在水中。

将气体通过水中并使其在表面活性剂上涂层，待自然流失一定时间后，使其稳定在水中，并形成单分子膜。

（2）水溶液自组装法：将表面活性剂溶于水中，并在需要添加的基底表面将其涂布，再静置一定时间后，使其自动形成单分子膜。

（3）氧化铝自组装法：将表面活性剂在氧化铝粉末上涂布，在氧化铝粉末中形成单分子膜，达到表面修饰的效果。

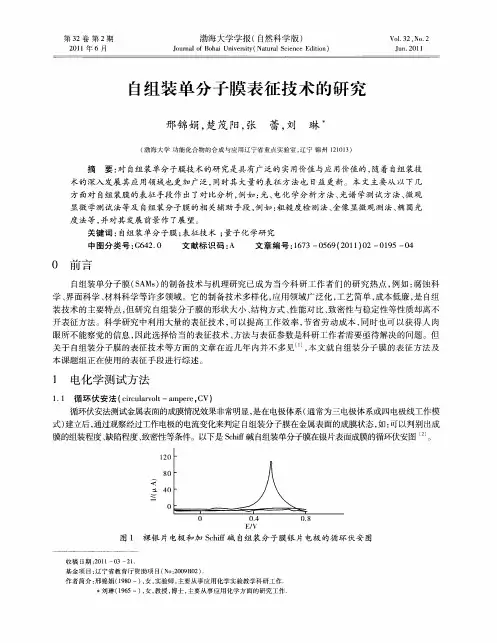

二、自组装单分子膜表征技术1. Langmuir-Blodgett法Langmuir-Blodgett法是通过横向受力剪切润滑分子膜来制备具有一定有序性的分子层。

该技术是观察自组装单分子膜丰富多样的理论手段。

这种方法将自组装单分子膜进行连续传承，生成可控的多层膜。

利用Langmuir-Trought法，测量表面张力与表面压力的关系，进而利用表面压力等信息调节液体里表面的分子密度。

在自组装单分子膜的表征中具有十分重要的意义。

2. AFM技术AFM技术是通过探针对样本表面进行扫描，从而获得样品在几个纳米尺度下的表面形貌。

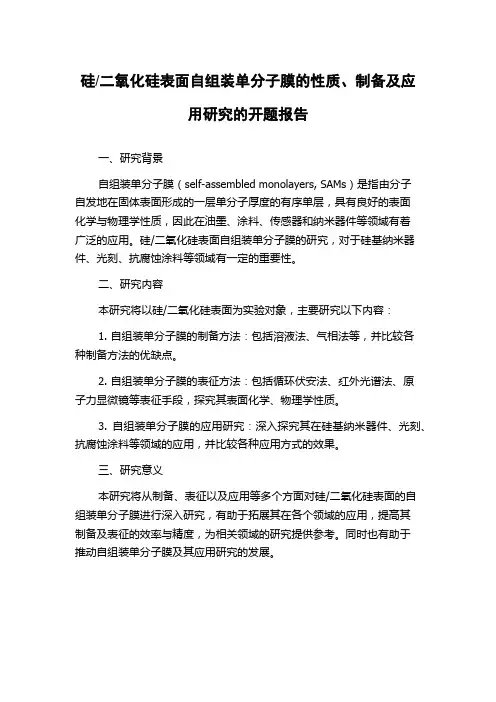

硅/二氧化硅表面自组装单分子膜的性质、制备及应
用研究的开题报告
一、研究背景
自组装单分子膜（self-assembled monolayers, SAMs）是指由分子
自发地在固体表面形成的一层单分子厚度的有序单层，具有良好的表面
化学与物理学性质，因此在油墨、涂料、传感器和纳米器件等领域有着
广泛的应用。

硅/二氧化硅表面自组装单分子膜的研究，对于硅基纳米器件、光刻、抗腐蚀涂料等领域有一定的重要性。

二、研究内容
本研究将以硅/二氧化硅表面为实验对象，主要研究以下内容：
1. 自组装单分子膜的制备方法：包括溶液法、气相法等，并比较各
种制备方法的优缺点。

2. 自组装单分子膜的表征方法：包括循环伏安法、红外光谱法、原
子力显微镜等表征手段，探究其表面化学、物理学性质。

3. 自组装单分子膜的应用研究：深入探究其在硅基纳米器件、光刻、抗腐蚀涂料等领域的应用，并比较各种应用方式的效果。

三、研究意义
本研究将从制备、表征以及应用等多个方面对硅/二氧化硅表面的自组装单分子膜进行深入研究，有助于拓展其在各个领域的应用，提高其
制备及表征的效率与精度，为相关领域的研究提供参考。

同时也有助于
推动自组装单分子膜及其应用研究的发展。
