天津博物馆建筑调研ppt课件

天津博物馆占地面积5.7万平方米，总建筑面积35032平方米，拥有11000平方米的现代化展厅和功能齐全的文化休闲设施，建筑共3层，最高处33米，主体部分结构形式为钢筋混凝土框架——剪力墙钢支撑结构，屋顶为钢网壳，建筑平面呈半圆形，直径达186米，基础形式为桩——承台基础。

天津博物馆的建筑外形为仿天鹅造型，内部由陈列展览区、藏品库房区、图书资料中心、办公与技术用房和设备用房等五大部分组成，室外设有容积为6500平方米的天鹅湖。

天津博物馆建筑造型线条流畅，极富时代感与艺术性，颇具特色。

博物馆夜景天津博物馆是由著名的日本川口卫构造设计事务所设计的。

天津博物馆代表21世纪中华民族的腾飞，于是联想到展翅飞翔的天鹅，因此，天津博物馆的建设预示着中国，特别是天津在新世纪的腾飞和快速发展。

从建筑造价上则充分考虑了结构的合理性和可实施性，以表现天鹅腾飞的翼部大跨度网壳体结构，实现了用最少的材料建造最大的使用空间的思想。

这种大跨度网壳体结构已经非常成熟，能够很轻松地高精度完成整个结构的设计和施工，具有极强的可实施性。

天津博物馆运用现代浪漫主义的思维观点，引用仿生原理，以极具震撼力的创作手法，成就了一座昂首挺立、展翅腾飞的“白天鹅”造型建筑，赋予城市景观以生命活力，从而使天津博物馆的外观与周围环境优美和谐的融为一体，成为天津重要的文化标志性建筑。

天津博物馆的外观由天鹅湖、天鹅颈和绿色项链构成。

天鹅湖直径130米，水深从30厘米到80厘米逐渐加深，湖岸可供儿童游戏，湖水可作为消防用水。

天鹅湖周围设有湖边广场，采用花岗岩铺地，并在石才下铺两层沙和灰土来为防止冰冻造成花岗岩脱落。

天鹅颈由从主入口经过天鹅湖进入博物馆的回廊构成，屋顶用玻璃覆盖，在建筑表现上，就象一只白天鹅的脖子，造型丰满美丽。

围绕天鹅湖的绿色项链以10度的角度缓慢倾斜，种植4米以下的植物，使人无论从哪里都能够看到天鹅的造型，再铺上草坪，作为游人休憩的空间。

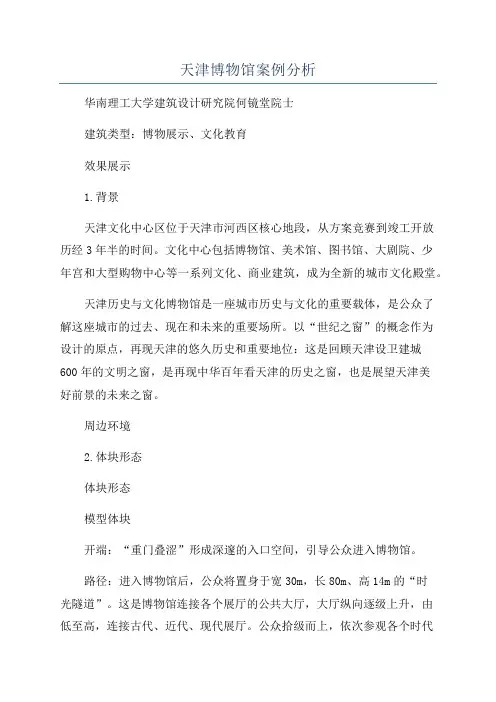

天津博物馆案例分析华南理工大学建筑设计研究院何镜堂院士建筑类型：博物展示、文化教育效果展示1.背景天津文化中心区位于天津市河西区核心地段，从方案竞赛到竣工开放历经3年半的时间。

文化中心包括博物馆、美术馆、图书馆、大剧院、少年宫和大型购物中心等一系列文化、商业建筑，成为全新的城市文化殿堂。

天津历史与文化博物馆是一座城市历史与文化的重要载体，是公众了解这座城市的过去、现在和未来的重要场所。

以“世纪之窗”的概念作为设计的原点，再现天津的悠久历史和重要地位：这是回顾天津设卫建城600年的文明之窗，是再现中华百年看天津的历史之窗，也是展望天津美好前景的未来之窗。

周边环境2.体块形态体块形态模型体块开端：“重门叠涩”形成深邃的入口空间，引导公众进入博物馆。

路径：进入博物馆后，公众将置身于宽30m，长80m、高14m的“时光隧道”。

这是博物馆连接各个展厅的公共大厅，大厅纵向逐级上升，由低至高，连接古代、近代、现代展厅。

公众拾级而上，依次参观各个时代的主题展厅，仿若穿梭于“时光隧道”，游历天津由古至今的文明和历史发展。

终点：公共大厅在南端横向展开成宽100m、高12m的“未来大厅”，宽阔的“未来大厅”与深邃的“时光隧道”形成强烈的反差。

阳光穿过巨大的玻璃幕墙，使“未来大厅”成为最明亮的空间。

“未来大厅”将充分展现天津文化中心和城市景色，预示着天津的美好未来。

开端路径终点3.空间与材质为了突出“世纪之窗”的空间序列，博物馆主入口的六重门和未来大厅采用了古铜肌理。

由于紫铜材质幕墙在建筑上的应用并不多见，铜板的不同氧化程度会影响铜板的成色，为调适铜板成色达到最佳状态，同时减少不同铜板之间的色差，确保铜在防氧化、抗腐蚀等方面的性能，需要对铜板的最终效果进行严格把控，这个过程只有通过反复实验，并挂到现场做等比例对比才能确定。

从最终建成效果看，铜板和浅黄色石材两种材质交相辉映，相互烘托，古铜色的六重门和未来之窗成为博物馆的点睛之笔。

天津博物馆的建筑设计和结构体系发布时间：2008-2-26 打印推荐收藏评价好24 中20 差15摘要：介绍了天津博物馆的工程概况，分析了天津博物馆的设计思想和特点，研究了总体规划、建筑的平面设计、立面设计、剖面设计和外观照明设计，分析了结构体系、上部钢和混凝土结构设计以及下部结构设计，并通过对天津博物馆建筑设计和结构设计的分析论述，展现了天津博物馆作为标志性建筑的所独具的特色，同时也说明一个优秀的建筑作品离不开建筑和结构的有机结合。

关键词：天津博物馆；结构设计；建筑设计1 工程概况天津博物馆位于天津市友谊路与平江道交口处, 用地南至平江道，西至友谊路，东至四号路，占地面积约5万㎡，总建筑面积约3.5万㎡，建筑物总高度约为33m, 主体部分结构形式为钢筋混凝土框架--剪力墙钢支撑结构,屋盖为钢网壳，建筑平面呈半圆形,直径达186m,基础形式为桩--承台基础。

天津博物馆是天津市历史、艺术综合博物馆,建筑物外形为仿天鹅造型建筑。

天津博物馆由陈列展览区、藏品库房区、图书资料中心、办公与技术用房和设备用房等五大部分组成，建筑层数为三层，在室外设有容积为6500m3天鹅湖（分为两部分）。

2 天津博物馆设计思想和方案特点作为新天津的标志性建筑，天津博物馆的设计不仅要具有鲜明的现代风格，追求作为建筑自身所具有的技术先进、功能合理的设计理念，而且要反映天津的城市特点和风貌，展现现代都市的魅力，体现天津博物馆馆藏实力，为天津增添一份独特的文化气息，同时还要保证天津博物馆与文化艺术中心、行政中心及天鹅湖的整体和谐并各自独具特色。

天津博物馆是通过国际公开的设计招投标确定的方案，由日本川口卫设计事务所和高松伸设计事务所中标，初步设计和施工图设计由川口卫设计事务所总负责，联合高松伸设计事务所和天津市建筑设计院等共同完成，天津大学建工学院负责了天津博物馆的科研、试验和关键技术的研究、开发和设计等工作。

天津博物馆的通道是从天鹅颈部走廊中穿过，到达风除室后再接着进入结构主体。
