NSK轴承代号说明

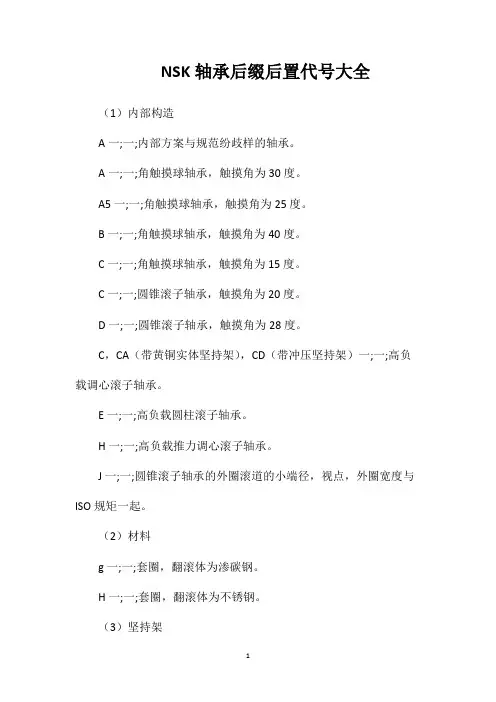

NSK轴承后缀后置代号大全（1）内部构造A一;一;内部方案与规范纷歧样的轴承。

A一;一;角触摸球轴承，触摸角为30度。

A5一;一;角触摸球轴承，触摸角为25度。

B一;一;角触摸球轴承，触摸角为40度。

C一;一;角触摸球轴承，触摸角为15度。

C一;一;圆锥滚子轴承，触摸角为20度。

D一;一;圆锥滚子轴承，触摸角为28度。

C，CA（带黄铜实体坚持架），CD（带冲压坚持架）一;一;高负载调心滚子轴承。

E一;一;高负载圆柱滚子轴承。

H一;一;高负载推力调心滚子轴承。

J一;一;圆锥滚子轴承的外圈滚道的小端径，视点，外圈宽度与ISO规矩一起。

（2）材料g一;一;套圈，翻滚体为渗碳钢。

H一;一;套圈，翻滚体为不锈钢。

（3）坚持架M一;一;铜合金实体坚持架。

T一;一;构成树脂坚持架。

W一;一;冲压坚持架。

V一;一;无坚持架。

（4）密封圈，防尘盖Z，ZS一;一;一面带钢板防尘盖。

ZZ，ZZS一;一;双面带钢板防尘盖。

D，DU一;一;一面带触摸式橡胶密封圈。

DD，DDU一;一;双面带触摸式橡胶密封圈。

V一;一;一面带非触摸式橡胶密封圈。

VV一;一;双面带非触摸式橡胶密封圈。

（5）套圈形状K一;一;圆锥孔，锥度1：12。

K30一;一;圆锥孔，锥度1：30。

E一;一;套圈上有堵截或油孔。

E4一;一;外圈上带油槽，油孔。

N一;一;外圈外径带止动槽。

NR一;一;外圈外径带止动槽，止动环。

（6）协作及衬垫DB一;一;背靠背成对设备。

DF一;一;面临面成对设备。

DT一;一;串联成对设备。

+K一;一;外圈带衬垫。

+L一;一;内圈带衬垫。

+KL一;一;内，外圈带衬垫。

（7）游隙C1一;一;向心轴承径向游隙，比C2游隙小。

C2一;一;向心轴承径向游隙，比规范游隙小。

CN（省掉）一;一;向心轴承径向规范游隙。

C3一;一;向心轴承径向游隙，比规范游隙大。

C4一;一;向心轴承径向游隙，比C3游隙大。

C5一;一;向心轴承径向游隙，比C4游隙大。

最新NSK轴承后缀代号NSK 轴承前后缀解释1.材料记号：轴承钢（SUJ2）SN24：陶瓷球2.预紧记号：EL：微预压L：轻预紧M：中预紧H ：重预紧CP：特殊预紧游隙CA：特殊轴向游隙3. 前置代号F——凸缘外圈的深沟球轴承（适用于 d 小于10 毫米），例:F605。

MF ——特定尺寸的凸缘外圈深沟球轴承小于10 毫米）例：（d ，MF52。

MR ——特定尺寸的深沟球轴承（适用于d 小于10 毫米）例：，MR31。

4. 密封圈，防尘盖Z，ZS——一面带钢板防尘盖。

ZZ，ZZS——两面带钢板防尘盖。

D，DU——一面带接触式橡胶密封圈。

DD，DDU——两面带接触式橡胶密封圈。

V——一面带非接触式橡胶密封圈。

VV——两面带非接触式橡胶密封圈。

用聚酰胺（尼龙66）保持架有非常好的滑动和自润滑性能。

以玻璃纤维增强尼龙66 制成的保持架用于工作温度不超过120℃的稳定状态下工作。

ZZ:铁防尘盖(同2Z) VV:非接触橡胶密封圈(同2RZ) DDU:接触橡胶密封圈(同2RS) KS:代表昆山产(NSK 国内工厂)保持架采用玻璃纤维增强的尼龙66（GRPA66-25）。

供应PA66+25GF(尼龙轴承保持架专用料)玻璃纤维增强尼龙66。

SKF 深沟球轴承后缀含义SKF 单列深沟球轴承常用后缀：CN：普通组径向游隙；通常仅用于与以下字母组合来表示较窄或偏移的游隙范围H：缩窄的游隙范围，相当于原来游隙范围的上半部分L：缩窄的游隙范围，相当于原来游隙范围的下半部分P：偏移的游隙范围，相当于原来游隙范围的上半部分和下一组游隙范围的下半部分的组成以上字母同时适用于与以下的游隙组别组合成对应的意义：C2、C3、C4、和C5，例如C2 C2：径向游隙小于普通组C3：径向游隙大于普通组C4：径向游隙大于C3 C5：径向游隙大于C4 DB：两个以背对背方式配对的单列深沟球轴承DF：两个以面对面方式配对的单列深沟球轴承DT：两个以串联方式配对的单列深沟球轴承E：强化设计GJN：聚脲基润滑脂，NLGI 稠度2，温度范围-30 至+150 度（标准填充量）GXN：聚脲基润滑脂，NLGI 稠度2，温度范围-40 至+150 度（标准填充量）LHT23：锂基润滑脂，NLGI 稠度2，温度范围-50 至+140 度（标准填充量）LT：锂基润滑脂，NLGI 稠度2，温度范围-55 至+110 度（标准填充量）LT10：锂基润滑脂，NLGI 稠度2，温度范围-50 至+90 度（标准填充充量）MT33：锂基润滑脂，NLGI 稠度3，温度范围-30 至+120 度（标准填充量）MT47：锂基润滑脂，NLGI 稠度2，温度范围-30 至+110 度（标准填充量）RS1：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈RSH：一侧带具钢骨架的丁腈二烯橡胶（NBR）接触式密封圈RSL：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈RZ：一侧带具钢骨架的丁腈二烯橡胶（NBR）低摩擦密封圈TH：纤维增强酚醛树脂保持架（卡型）TN：注塑尼龙保持架TN9：注塑玻璃纤维增强尼龙66 保持架WT：聚脲基润滑脂，NLGI 稠度2，温度范围-40 至+160 度（标准填充量）Y：冲压铜保持架Z：一侧带冲压钢防尘盖ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈2RSH：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封存圈2RSL：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈2RZ：两侧带具钢骨架的丁腈橡胶（NBR）低摩擦密封存圈2Z：两侧带冲压钢防尘盖2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖二. SKF 带装球缺口的单列深沟球轴承常用后缀：C3：径向游隙大于普通组N：外圈带止动槽NR：外圈带止动槽连止动环Z：一侧带冲压钢防尘盖ZNR：外圈带止动槽和止动环，止动槽的另一侧带冲压钢防尘盖2Z：两侧带冲压钢防尘盖2ZNR：外圈带止动槽和止动环，两侧带冲压钢防尘盖SKF 不锈钢深沟球轴承后缀的含义：R：外圈带凸缘VT378：无毒润滑脂（偶然接触到食品原料）2RS1：两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈2Z：两侧带冲压钢防尘盖2ZR：两侧带冲压钢防尘盖和外圈带凸缘。

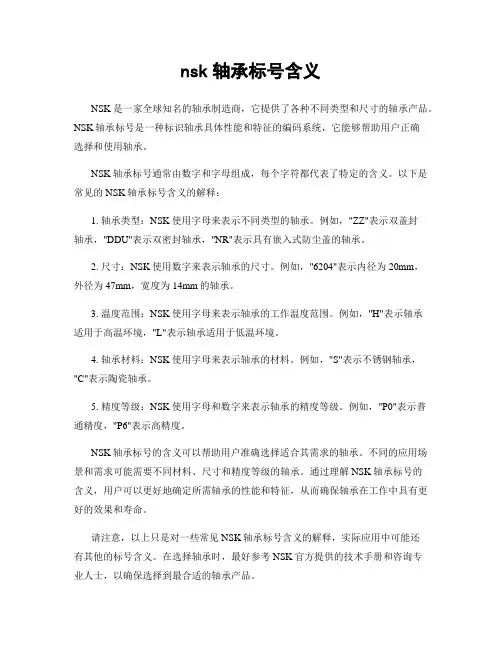

nsk轴承标号含义NSK是一家全球知名的轴承制造商，它提供了各种不同类型和尺寸的轴承产品。

NSK轴承标号是一种标识轴承具体性能和特征的编码系统，它能够帮助用户正确选择和使用轴承。

NSK轴承标号通常由数字和字母组成，每个字符都代表了特定的含义。

以下是常见的NSK轴承标号含义的解释：1. 轴承类型：NSK使用字母来表示不同类型的轴承。

例如，"ZZ"表示双盖封轴承，"DDU"表示双密封轴承，"NR"表示具有嵌入式防尘盖的轴承。

2. 尺寸：NSK使用数字来表示轴承的尺寸。

例如，"6204"表示内径为20mm，外径为47mm，宽度为14mm的轴承。

3. 温度范围：NSK使用字母来表示轴承的工作温度范围。

例如，"H"表示轴承适用于高温环境，"L"表示轴承适用于低温环境。

4. 轴承材料：NSK使用字母来表示轴承的材料。

例如，"S"表示不锈钢轴承，"C"表示陶瓷轴承。

5. 精度等级：NSK使用字母和数字来表示轴承的精度等级。

例如，"P0"表示普通精度，"P6"表示高精度。

NSK轴承标号的含义可以帮助用户准确选择适合其需求的轴承。

不同的应用场景和需求可能需要不同材料、尺寸和精度等级的轴承。

通过理解NSK轴承标号的含义，用户可以更好地确定所需轴承的性能和特征，从而确保轴承在工作中具有更好的效果和寿命。

请注意，以上只是对一些常见NSK轴承标号含义的解释，实际应用中可能还有其他的标号含义。

在选择轴承时，最好参考NSK官方提供的技术手册和咨询专业人士，以确保选择到最合适的轴承产品。

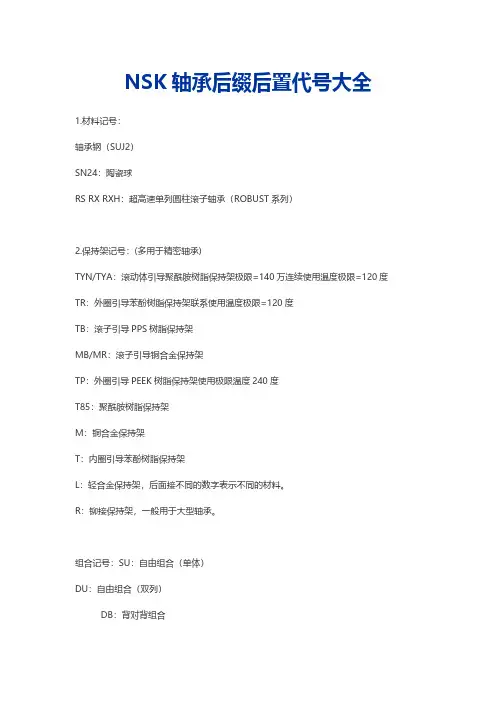

NSK轴承后缀后置代号大全1.材料记号：轴承钢（SUJ2）SN24：陶瓷球RS RX RXH：超高速单列圆柱滚子轴承（ROBUST系列）2.保持架记号：(多用于精密轴承)TYN/TYA：滚动体引导聚酰胺树脂保持架极限=140万连续使用温度极限=120度TR：外圈引导苯酚树脂保持架联系使用温度极限=120度TB：滚子引导PPS树脂保持架MB/MR：滚子引导铜合金保持架TP：外圈引导PEEK树脂保持架使用极限温度240度T85：聚酰胺树脂保持架M：铜合金保持架T：内圈引导苯酚树脂保持架L：轻合金保持架，后面接不同的数字表示不同的材料。

R：铆接保持架，一般用于大型轴承。

组合记号：SU：自由组合（单体）DU：自由组合（双列）DB：背对背组合DF ：面对面组合DT：并列组合DBD DFD DTD ：3列组合DBB DFF DBT DTT：4列组合3.预紧记号：EL：微预压 L：轻预紧 M：中预紧 H ：重预紧CP：特殊预紧游隙CA：特殊轴向游隙油孔记号：E4：外圈带标准油槽，油孔。

ＮＳ７Ｓ是ＮＳＫ的油脂和油脂封入量的番号．ＮＳ７是油脂名ＮＳ hilube grease，Ｓ是其封入量（封入的比例是３５％）.以上。

K--圆锥孔，锥度1：12。

K30--圆锥孔，锥度1：30。

E--套圈上有切口或油孔。

E4--外圈上带油槽，油孔。

N--外圈外径带止动槽。

NR--外圈外径带止动槽，止动环.4.精度等级P2>P3>P4>P5>P6 (精密轴承系列)1. 前置代号F——凸缘外圈的深沟球轴承（适用于d小于10毫米），例:F605。

HR——高负载圆锥滚子轴承，例：HR30207J。

MF——特定尺寸的凸缘外圈深沟球轴承（d小于10毫米），例：MF52。

MR——特定尺寸的深沟球轴承（适用于d小于10毫米），例：MR31。

2. 后置代号（1）内部结构A——内部设计与标准不同的轴承。

A——角接触球轴承，接触角为30度。

3、NSK公司轴承补充代号3.1 NSK公司轴承补充代号NSK公司的轴承拥有NSK和RHP两个品牌，现分别介绍其补充代号。

3.1.1 NSK轴承补充代号NSK轴承代号由基本代号、前置代号和后置代号构成。

基本代号表示轴承的系列（包括类型）内径尺寸和接触角；前置代号表示特定轴承；后置代号是轴承的结构形状、尺寸、材料、密封、保持架、公差、游隙、热处理、润滑、技术要求等有改变时，在轴承基本代号后添加的补充代号。

NSK轴承代号排列规则见表3-22.表3-22 NSK轴承代号排列规则1、前置代号F——凸缘外圈的深沟球轴承（适用于d﹤10mm），例：F 605。

HR——高负载圆锥滚子轴承，例：HR 30207 J。

MF——特定尺寸的凸缘外圈深沟球轴承（d﹤10mm），例：MF 52。

MR——特定尺寸的深沟球轴承（适用于d﹤10mm），例：MR 31。

2、基本代号⑴轴承系列代号略。

⑵轴承内径代号略。

⑶接触角代号A——角接触球轴承，接触角30°，例：7202 A。

A5——角接触球轴承，接触角25°，例：7902 A5。

B——角接触球轴承，接触角40°，例：7202 B。

C——角接触球轴承，接触角15°，例：7202 C。

C——角接触球轴承，接触角20°，例：30314 C。

D——角接触球轴承，接触角28°，例：30305 D。

3、后置代号⑴内部结构A——内部设计与标准不同的轴承。

CCA——带黄铜实体保持架高负载调心滚子轴承，例：24024 C、22324 CA、CD——带冲压保持架 23024 CD。

E——高负载圆柱滚子轴承，例：NU 209ET。

H——高负载推力调心滚子轴承，例：29332 H。

J——圆锥滚子轴承的外圈滚道的小端径，角度、外圈宽度与ISO规定一致，例：HR 30304 J。

⑵材料g——套圈，滚动体为渗碳钢。

h——套圈，滚动体为不锈钢。

⑶保持架M——铜合金实体保持架，例：NU 230 EM。

3、NSK公司轴承补充代号3.1 NSK公司轴承补充代号NSK公司的轴承拥有NSK和RHP两个品牌，现分别介绍其补充代号。

3.1.1 NSK轴承补充代号NSK轴承代号由基本代号、前置代号和后置代号构成。

基本代号表示轴承的系列（包括类型）内径尺寸和接触角；前置代号表示特定轴承；后置代号是轴承的结构形状、尺寸、材料、密封、保持架、公差、游隙、热处理、润滑、技术要求等有改变时，在轴承基本代号后添加的补充代号。

NSK轴承代号排列规则见表3-22.表3-22 NSK轴承代号排列规则1、前置代号F——凸缘外圈的深沟球轴承（适用于d﹤10mm），例：F 605。

HR——高负载圆锥滚子轴承，例：HR 30207 J。

MF——特定尺寸的凸缘外圈深沟球轴承（d﹤10mm），例：MF 52。

MR——特定尺寸的深沟球轴承（适用于d﹤10mm），例：MR 31。

2、基本代号⑴轴承系列代号略。

⑵轴承内径代号略。

⑶接触角代号A——角接触球轴承，接触角30°，例：7202 A。

A5——角接触球轴承，接触角25°，例：7902 A5。

B——角接触球轴承，接触角40°，例：7202 B。

C——角接触球轴承，接触角15°，例：7202 C。

C——角接触球轴承，接触角20°，例：30314 C。

D——角接触球轴承，接触角28°，例：30305 D。

3、后置代号⑴内部结构A——内部设计与标准不同的轴承。

CCA——带黄铜实体保持架高负载调心滚子轴承，例：24024 C、22324 CA、CD——带冲压保持架 23024 CD。

E——高负载圆柱滚子轴承，例：NU 209ET。

H——高负载推力调心滚子轴承，例：29332 H。

J——圆锥滚子轴承的外圈滚道的小端径，角度、外圈宽度与ISO规定一致，例：HR 30304 J。

⑵材料g——套圈，滚动体为渗碳钢。

h——套圈，滚动体为不锈钢。

⑶保持架M——铜合金实体保持架，例：NU 230 EM。

NSK轴承后缀代号说明，下面分不同部分进行说明：接触角代号角接触球轴承A：标准接触角30°A5：标准接触角25°B：标准接触角40°C：标准接触角15°圆锥滚子轴承省略：接触角17°以下C：接触角约20°D：接触角25°内部代号A：内部设计与标准不同的J：圆锥滚子轴承的外圈轨道的小端径、角度、外圈宽度与ISO规定一致。

C、CA、CD、EA：调心滚子轴承E：圆柱滚子轴承E：向心及推力调心滚子轴承HR：圆锥滚子轴承材料代号g：套圈、滚动体是渗炭钢。

h：套圈、滚动体是不锈钢。

保持架代号M：铜合金车制保持架W：冲压保持架T：合成树脂保持架V：无保持架外观代号密封圈、防尘盖Z、ZS：一侧钢板防尘盖ZZ、ZZS：两侧钢板防尘盖DU：一侧接触橡胶密封圈DDU：两侧接触橡胶密封圈V：一侧非接触橡胶密封圈VV：两侧非接触橡胶密封圈套圈形状代号K：内圈内径锥孔，基准锥度1:12K30：内圈内径锥孔，基准锥度1:30E：套圈上有切口或有油孔E4：外圈上带油槽（外径侧）带油孔N：外圈外径带止动环槽NR：外圈外径带止动环槽止动环配置形式代号DB：背面成对双联DF：正面成对双联DT：并列成对双联游隙代号向心轴承全部C1：小于C2游隙C2：小于CN游隙省略：CN游隙C3：大于CN游隙C4：大于C3游隙C5：大于C4游隙圆柱滚子轴承（不可互换）CC1：小于CC2游隙CC2：小于CC游隙CC：标准游隙CC3：大于CC游隙CC4：大于CC3游隙CC5：大于CC4游隙小型、微型球轴承MC1：小于MC2游隙MC2：小于MC3游隙MC3：标准游隙MC4：大于MC3游隙MC5：大于MC4游隙MC6：大于MC5游隙CM：电动机用深沟球轴承游隙CT：电动机用CM：圆柱滚子轴承的游隙精度等级代号省略：JIS 0级P6：JIS 6级P6X：JIS 6X级P5：JIS 5级P4：JIS 4级P2：JIS 2级圆锥滚子轴承省略：CLASS 4PN2：CLASS 2PN3：CLASS 3PN0：CLASS 0PN00：CLASS 00特殊规格代号X26：使用温度限150°C 以下X28：使用温度限200°C以下X29：使用温度限250°C以下调心滚子轴承S11：使用温度限200°C以下衬套、套筒代号+K：外圈带衬垫+L：内圈带衬垫+KL：内圈外圈带衬垫H：紧定套的结构代号AH：拆卸套的结构代号HJ：L型挡边圈结构代号润滑脂代号A V2：SHELL AIV ANIA GREASE NO.2D4M：TORAY SILICONE SH 44MNS7：NS HILUBEPS2：MULTEMP PS2。

3、NSK公司轴承补充代号3.1 NSK公司轴承补充代号NSK公司的轴承拥有NSK和RHP两个品牌，现分别介绍其补充代号。

3.1.1 NSK轴承补充代号NSK轴承代号由基本代号、前置代号和后置代号构成。

基本代号表示轴承的系列（包括类型）内径尺寸和接触角；前置代号表示特定轴承；后置代号是轴承的结构形状、尺寸、材料、密封、保持架、公差、游隙、热处理、润滑、技术要求等有改变时，在轴承基本代号后添加的补充代号。

NSK轴承代号排列规则见表3-22.1、前置代号F——凸缘外圈的深沟球轴承（适用于d﹤10mm），例：F 605。

HR——高负载圆锥滚子轴承，例：HR 30207 J。

MF——特定尺寸的凸缘外圈深沟球轴承（d﹤10mm），例：MF 52。

MR——特定尺寸的深沟球轴承（适用于d﹤10mm），例：MR 31。

2、基本代号⑴轴承系列代号略。

⑵轴承内径代号略。

⑶接触角代号A——角接触球轴承，接触角30°，例：7202 A。

A5——角接触球轴承，接触角25°，例：7902 A5。

B——角接触球轴承，接触角40°，例：7202 B。

C——角接触球轴承，接触角15°，例：7202 C。

C——角接触球轴承，接触角20°，例：30314 C。

D——角接触球轴承，接触角28°，例：30305 D。

3、后置代号⑴内部结构A——内部设计与标准不同的轴承。

CCA——带黄铜实体保持架高负载调心滚子轴承，例：24024 C、22324 CA、CD——带冲压保持架23024 CD。

E——高负载圆柱滚子轴承，例：NU 209ET。

H——高负载推力调心滚子轴承，例：29332 H。

J——圆锥滚子轴承的外圈滚道的小端径，角度、外圈宽度与ISO规定一致，例：HR 30304 J。

⑵材料g——套圈，滚动体为渗碳钢。

h——套圈，滚动体为不锈钢。

⑶保持架M——铜合金实体保持架，例：NU 230 EM。

一、NSK轴承前置代号含义：B L：满球型球轴承，如BL207F: 带法兰深沟球轴承，如F686VVMR：微型深沟球轴，如MR115VVMF ：微信法兰深沟球轴承，如MF93ZZFR ：英制深沟球法兰轴承，如FR2-5ZZHR：高负载圆锥滚子轴承，如HR30207JN ：单列圆柱滚子轴承，外圈无挡边，如N204NU ：单列圆柱滚子轴承，内圈无挡边，如NU2304NJ ：单列圆柱滚子轴承，内圈单挡边，如NJ2204HJ：单列圆柱滚子轴承，带L字形挡圈，如HJ304NF ：单列圆柱滚子轴承，外圈单挡边，如NF304NH：单列圆柱滚子轴承，内圈单挡边并带L形挡边圈NN: 双列圆柱滚子轴承,如NN3009NNU ：双列圆柱滚子轴承，内圈无挡边，如NNU4922 NUP ：单列圆柱滚子轴承，内圈单挡边并带平挡圈，如NUP1008FJ ：冲压外圈滚针轴承，带保持架，穿孔型，如FJ-5520 MFJ：冲压外圈滚针轴承，带保持架，封口型，如MFJ-5520 F：冲压外圈滚针轴承，满装滚针型，穿孔型，如F-1712 MF：冲压外圈滚针轴承，满装滚针型，封口型，如MF-2016 RLM：实体滚针轴承，无内圈，如RLM 912LM实体滚针轴承，有内圈，如LM 91612-1，如LM3730 RNA实体滚针轴承，无内圈，如RNA 4901NA实体滚针轴承，有内圈，如NA 4902FNTA：推力滚针轴承，如FNTA-1629FCR：螺栓型滚轮滚针轴承，满装滚针型，如FCR-19 FCRS：螺栓型滚轮滚针轴承，满装滚针型，带密封圈，带推力垫圈，如FCRS-32FCJ：螺栓型滚轮滚针轴承，带保持架，如FCJ-72FCJS：螺栓型滚轮滚针轴承，带保持架，带密封圈，带推力垫圈，如FCJS-80UCP ：立式带座外球面向心球轴承组件,带止动螺钉, 如UCP212-205D1UCF：带座外球面向心球轴承组件，带止动螺钉, 如UCF203D1UCFL：带座外球面向心球轴承组件,带止动螺钉,如UCFL204D1SN：标准型立式带座调心轴承，如SN506SD：大型立式带座调心轴承，如SD3036SSG：防尘型立式带座调心轴承，如SG 515L: 直线运动轴承，如LH15BN，LS20KL，LA30BN，LB13NTY 二、NSK轴承后置代号含义：（一）接触角代号1、角接触球轴承A：接触角为30°，如7000AA5：接触角为25，如7900A5B：接触角为40°，如7203BC：接触角为15°，如7204C2、圆锥滚子轴承C：接触角约为20°，如32312CD：接触角为28°，如30303D（二）内部代号A：内部设计与标准不同的，如WBK06-01AJ：圆锥滚子轴承的外圈轨道，如HR30204J高负荷容量轴承：C ：调心滚子轴承，如22206CE4CA：调心滚子轴承，如22248CAKE4CD：调心滚子轴承，如21305CDKE4EA：调心滚子轴承，如22324EAE4E：圆柱滚子轴承H：推力调心滚子轴承HR（*）：高负载推力调心滚子轴承（三）材料代号g：套圈，滚动体为渗碳钢，如22208SWREAg2E4 h：套圈，滚动体为不锈钢（四）保持架代号C、CA：带黄铜实体保持架，如7001C，如22256CAKE4 J：击压钢保持架，如HR3062JLI：机削铜合金保持架，MFJL-1225LM：铜合金实体保持架，如NUP215EMT：合成树脂保持架W：冲压保持架，如FBN-182228WV：无保持架MA1：套圈引导一体式铜合金保持架EM：滚子引导一体式铜合金保持架，如NU312 EMEW：加强型钢保持架，如NU309 EWET：合成树脂保持架，如NJ2205ET（五）密封圈、防尘盖代号Z、ZS：一面带钢板防尘盖，如FWF-172221Z，如FR133ZZS ZZ、ZZS：两面带钢板防尘盖，如MF104BZZ，如R155ZZS D、DU：面带接触式橡胶密封圈DD、DDU：两面带接触式橡胶密封圈，如625DD，如6003DDU V：一面带非接触式橡胶密封圈V V：两面带非接触式橡胶密封圈，如6217VVAV：一面带非接触式橡胶密封圈（六）套圈形状代号K：圆锥孔，锥度1：12，如2304 K，NN3005K，NNU 4922KK30：圆锥孔，锥度1：30 ，如24030CK30E4E：套圈上有切口或油孔，如FWF-293616Z-EE4：外圈上带油槽、油孔，如21304CDE4N：外圈外径带止动槽，如60/22NNR：外圈外径带止动槽、止动环，如60/32NR（七）配对方式代号DB：背对背配置，如7232BDBDF：面对面配置，如7018ADFDT：串联配置，如7004DT（八）游隙代号C1--向心轴承径向游隙，比C2游隙小，如55TAC120BC2--向心轴承径向游隙，比标准游隙小CN（省略）--向心轴承径向标准游隙C3--向心轴承径向游隙，比标准游隙大C4--向心轴承径向游隙，比C3游隙大，如20TAC47BC5--向心轴承径向游隙，比C4游隙大CC1--圆柱滚子轴承（不可互换）径向游隙，比CC2游隙小CC2--圆柱滚子轴承（不可互换）径向游隙，比标准游隙小CC--圆柱滚子轴承（不可互换）径向标准游隙CC3--圆柱滚子轴承（不可互换）径向游隙，比标准游隙大CC4--圆柱滚子轴承（不可互换）径向游隙，比CC3游隙大CC5--圆柱滚子轴承（不可互换）径向游隙，比CC4游隙大MC1--小型，微型球轴承径向游隙，比MC2游隙小MC2--小型，微型球轴承径向游隙，比MC3游隙小MC3--小型，微型球轴承径向游隙标准游隙MC4--小型，微型球轴承径向游隙，比MC3游隙大MC5--小型，微型球轴承径向游隙，比MC4游隙大MC6--小型，微型球轴承径向游隙，比MC5游隙大CM--电机用深沟球轴承，圆柱滚子轴承的径向游隙CT--电机用圆柱滚子轴承的径向游隙（九）精度等级代号P0--公差等级符合JIS标准规定的0级P6--公差等级符合JIS标准规定的6级P6X--公差等级符合JIS标准规定的6X级P5--公差等级符合JIS标准规定的5级P4--公差等级符合JIS标准规定的4级P2--公差等级符合JIS标准规定的2级（十）特殊规格代号X26--使用温度限制在150摄氏度以下X28--使用温度限制在200摄氏度以下X29--使用温度限制在250摄氏度以下S11--调心滚子轴承，使用温度限制在200摄氏度以下（十一）衬垫、套筒代号+K：外圈带衬垫+L：内圈带衬垫+KL：内圈、外圈带衬垫H：紧定套的结构代号AH：拆卸套的结构代号HJ：L型档边圈结构代号补充：表示轴承游隙的字母表示含义（十二）润滑脂代号AV2：SHELL AVANIA GREASE NO.2 （极压润滑脂）D4M：TORAY SILICONENS7：NS HILUBEPS2：MULTEMP PS2（十三）NSK润滑油1、NSL直线导轨专用油2、PS2高精密高速脂,使用高级合成油作基础油,尿素类增稀剂和特殊添加剂,有出色的耐磨耐蚀性和使用寿命的特点,适合高速、中低温、小型高速精密机械使用，适宜温度为190℃。

nsk轴承标准
NSK轴承标准
一、轴承型号
1、国际标准轴承型号
国际标准轴承型号由两部分组成：第一部分表示轴承类型，第二部分表示尺寸及配置。

（1）轴承类型
有滚针轴承和推力球轴承两大类。

滚针轴承以N开头，推力球轴承以B开头。

（2）尺寸及配置
1）单列圆柱滚针轴承：十位数表示滚道内径，单位后缀为K。

例如：NU2244—K。

2）单列推力球轴承：十位数表示外圆直径，若后缀为C则表示一般取径宽球轴承，若后缀为H，则表示宽取径球轴承。

例如：B7026C—H。

2、国内标准轴承型号
国内标准轴承型号只由7位数字组成，表示轴承的尺寸及配置。

例如：32240，其中3表示内径200，后缀20表示宽取径球轴承。

二、轴承应用及安装
1、轴承的应用
轴承的主要作用是轴承安装体、轴承外圈和轴承内圈之间的转动密封，同时为传统的轴承配组起到保持和支撑作用。

2、轴承的安装
正确的安装是要保证轴承正常工作的关键，常见的安装方法有锥度安装、抗压悬挂安装、定心安装、轴瓦安装等。

NSK后置代号前缀F--凸圆外圈的深沟球轴承，适用于内径小于10mmHR--高负荷圆锥滚子轴承后缀A--角接触球轴承，接触角为30°A5--角接触球轴承，接触角为25°B--角接触球轴承，接触角为40°C--角接触球轴承，接触角为15°圆锥滚子轴承，接触角为25°D--角接触球轴承，接触球为28°Z,ZS--表示一面带钢板防尘盖ZZ,ZZS--表示双面带钢板防尘盖D,DU--表示一面带接触式胶封DD,DDU--表示双面带接触式胶封（胶封颜色为棕黄色）V--表示一面带非接触式胶封VV--表示双面带非接触式胶封E4--表示轴承套圈形状，外圈上带油槽，油孔E--表示轴承套圈形状，套圈上带切孔或油孔N--表示轴承套圈形状，外圈外径带止动槽N2--表示轴承套圈形状，外圈外径带止动槽与止动环与止动环1.深沟球轴承凡一传动2.ZZ--铁防尘盖(同2Z)VV--非接触橡胶密封圈(同2RZ)DDU--接触橡胶密封圈(同2RS)C3/C4--游隙M--铜保持架T1X--滚动体引导聚酰胺树脂保持架P5--精度2.调心球轴承K--带有圆锥孔(锥度1:12)K30--带有圆锥孔(锥度1:30)3.调心滚子轴承EA/C/CD--为钢保持架CA/CAM--铜保持架E4--外圈上带油槽(外径侧)带油孔S11--使用温度200度以下K/K30--带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C--中锥度D--大锥度5.圆柱滚子轴承ET--尼龙保持架M--铜保持架W--钢保持架C3--游隙E--加强型TP--外圈引导PPS树脂保持架,极限温度240度TB--滚子引导PPS树脂保持架MR--滚动体引导铜合金保持架,极限温度300度KR--锥度为1/12的圆锥内孔E44--外圈带标准油槽,油孔CC1--圆柱内孔用标准游隙CC0--圆锥内孔用标准游隙CCG--特殊径向游隙P4/P5--精度6.角接触球轴承A/A5/C--角度30/25/15度TYN--聚酰胺树脂保持架EL/L/M/H--预紧微/轻/中/重P4/P5--精度7.滚珠丝杠支撑用轴承TAC--接触角60度SU/DU--万能组合单列/2列C10/C9--标准预紧/轻预紧凡一商城PN7A/PN7B--标准精度/特殊管理精度(SU组合专用) 相当于P4 8.推力角接触球轴承TYN--聚酰胺树脂保持架DB--背对背组合EL/L--微/轻预紧P4A--外径尺寸差特殊,其它为P4级B--角接触球轴承，接触角为40°C--角接触球轴承，接触角为15°圆锥滚子轴承，接触角为25°D--角接触球轴承，接触球为28°Z,ZS--表示一面带钢板防尘盖ZZ,ZZS--表示双面带钢板防尘盖D,DU--表示一面带接触式胶封DD,DDU--表示双面带接触式胶封（胶封颜色为棕黄色）V--表示一面带非接触式胶封VV--表示双面带非接触式胶封E4--表示轴承套圈形状，外圈上带油槽，油孔E--表示轴承套圈形状，套圈上带切孔或油孔N--表示轴承套圈形状，外圈外径带止动槽N2--表示轴承套圈形状，外圈外径带止动槽与止动环与止动环。

NSK各类轴承后缀代码含义全有好多客户和经销商在使用和销售NSK轴承中，经常会遇到因不解后缀代码所代表的含义而不知所措，北京信必优公司针对这种情况，进行了全面的总结和注释，希望对广大经销商和客户有所帮助：1.深沟球轴承ZZ:铁防尘盖(同2Z)VV:非接触橡胶密封圈(同2RZ)DDU:接触橡胶密封圈(同2RS)C3/C4:游隙M:铜保持架T1X：滚动体引导聚酰胺树脂保持架P5:精度2.调心球轴承K:带有圆锥孔(锥度1:12)3.调心滚子轴承EA/C/CD:为钢保持架CA/CAM:铜保持架E4:外圈上带油槽(外径侧)带油孔S11:使用温度200度以下K/K30:带有圆锥孔(锥度为1:12/1:30)4.圆锥滚子轴承C:中锥度D:大锥度5.圆柱滚子轴承ET:尼龙保持架M:铜保持架W:钢保持架C3:游隙E:加强型TP:外圈引导PPS树脂保持架,极限温度240度TB:滚子引导PPS树脂保持架MR:滚动体引导铜合金保持架,极限温度300度KR:锥度为1/12的圆锥内孔E44:外圈带标准油槽,油孔CC1:圆柱内孔用标准游隙CC0:圆锥内孔用标准游隙CCG:特殊径向游隙P4/P5:精度6.角接触球轴承A/A5/C:角度30/25/15度TYN:聚酰胺树脂保持架SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合EL/L/M/H:预紧微/轻/中/重P4/P5:精度7.滚珠丝杠支撑用轴承TAC:接触角60度SU/DU:万能组合单列/2列DB/DF/DT:组合背对背/面对面/并列DBD/DFD/DTD:3列组合DBB/DFF/DTT:4列组合C10/C9:标准预紧/轻预紧PN7A/PN7B:标准精度/特殊管理精度(SU组合专用) 相当于P48.推力角接触球轴承TYN:聚酰胺树脂保持架DB:背对背组合EL/L:微/轻预紧P4A:外径尺寸差特殊,其它为P4级。

NSK轴承代号NSK轴承前置代号F——凸缘外圈的深沟球轴承（适用于内径<10mm），例：F 605 HR——高负载圆锥滚子轴承，例：HR 30207 JMF——特定尺寸的凸缘外圈的深沟球轴承（适用于内径<10mm），例MF 52 MR——特定尺寸的深沟球轴承（适用于内径<10mm），例MR 31 NSK轴承后置代号1、内部结构CCA——带黄铜实体保持架CD——带冲压保持架高负载调心滚子轴承。

E——高负载圆柱滚子轴承H——高负载推力调心滚子轴承2、材料g——套圈，滚动体为渗碳钢h——套圈，滚动体为不锈钢3、保持架M——铜合金实体保持架T——合成树脂保持架W——冲压保持架V——无保持架4、密封圈、防尘盖Z、ZS——一面带钢板防尘盖ZZ、ZZS——两面带钢板防尘盖D、DU——一面带接触式橡胶密封圈DD、DDU——两面带接触式橡胶密封圈V——一面带非接触式橡胶密封圈VV——一面带非接触式橡胶密封圈5、套圈形状K——圆锥孔，锥度1：12K30——圆锥孔，锥度1：30 E——套圈上有切口或油孔E4——外圈上带油槽、油孔N——外圈外径带止动槽NR——外圈外径带止动槽、止动环6、配合及衬垫DB——背靠背成对安装DF——面对面成对安装DT——串联成对安装+K——外圈带衬垫+L——内圈带衬垫+KL——内圈、外圈带衬垫H——紧定套的结构代号AH——拆卸套的结构代号HJ——L型档边圈结构代号7、特殊规格X26——使用温度限制在150℃以下X28——使用温度限制在200℃以下X29——使用温度限制在250℃以下S11——调心滚子轴承，使用温度限制在200℃以下8.NSK轴承后置代号中表示轴承游隙的字母C1——向心轴承径向游隙，比C2游隙小。

C2——向心轴承径向游隙，比标准游隙小。

CN（省略）——向心轴承径向标准游隙。

C3——向心轴承径向游隙，比标准游隙大。

C4——向心轴承径向游隙，比C3游隙大。

C5——向心轴承径向游隙，比C4游隙大。

轴承字母代号意义
NSK字母代号意义
6203ZZC3ER H NS7S6
6203为轴承的基本型号
ZZ为铁盖密封,此外还有VV,DDW,DDU等
C3为径向游隙,此外还有C4,CN(省略)等
ER为音响等级,此外还有E,U6U227,U378等
H 为工厂代号,昆山工厂
NS7为润滑脂,
S为润滑脂量
6为包装代号.
字母代号实例
7——轴承形式记号 7：单列角接触球轴承
0——尺寸系列记号 9：19系列；0：10系列；2：02系列13——内径代号
C——接触角记号 C：15°；A5：25°；A：30°
——材料记号无记号：钢球；SN24：陶瓷球TYN——保持架记号 TYN：滚动体引导聚酰胺树脂保持架TR：外圈引导酚醛树脂保持架
——密封圈记号无记号：开放式；V1V：非接触橡胶密封圈DB——组合记号 SU：万能组合（单列）
DU：万能组合（2列）
DB：背对背组合
DF：面对面组合
DT：并列组合
DBD DFD DTD：3列组合
DBB DFF DBT DFT DTT：4列组合
L——预紧记号 EL：微预紧
L：轻预紧
M：中预紧
H：重预紧
CP：特殊预紧游隙
CA：特殊轴向游隙
P4——精度记号 P2：ISO2级
P4：ISO4级
P3：特殊级（尺寸精度ISO4级，旋转精度IS02级）
P4：特殊级（内圈内径、外圈外径尺寸差为NSK特殊管理，其他为ISO4级）
W:冲压保持架
M:铜合金车制保持架
T:聚酰胺成型保持架。

E:加强型。
