事故树及事件树分析

定义事件树分析（Event Tree Analysis，简称ETA）起源于决策树分析（简称DTA），它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。

一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。

在事件发生的顺序上，存在着因果的逻辑关系。

事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。

所分析的情况用树枝状图表示，故叫事件树。

它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。

2、功能ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。

事后用ETA分析事故原因，十分方便明确。

ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。

当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。

在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。

3、事件树编制(1)确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。

正确选择初始事件十分重要。

初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。

可以用两种方法确定初始事件：①根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；②根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。

(2)判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。

事件树与事故树什么是事件树事件树（Event Tree）是一种风险分析工具，它用于评估一个系统或过程中可能发生的事件，例如故障、事故、事故后果等。

事件树将一个事件通过一系列的条件和概率关系，逐步分解成更小的事件，最终得出该事件的可能发生性和后果。

事件树可以帮助风险分析师更好地了解事件链的结构和信息体系，进而确定最终的事件发生概率，以使组织降低风险。

事件树由多个节点构成，每个节点表示一个具体的事件或条件。

具体的节点类型包括：顺利运行的情况、故障模式、人为失误和环境因素等。

这些节点都可以通过概率和条件之间的关系引起其他节点的变化，从而组成一个完整的事件树。

事件树的主要优点在于，可以更好地了解组织系统或过程中可能存在的潜在事件，从而对潜在的问题进行细致的分析和预测。

它也被广泛用于高风险应用领域，如核电站，化工等。

什么是事故树事故树（Fault Tree）是一种逆向分析工具，它用于评估系统或过程中可能导致事故的概率，以及事故发生时导致的后果。

事故树通过逆向展开的方式，通过一些基础事件，逐步推导出一个完整的事故事件树，从而分析系统可能存在的漏洞和问题。

事故树和事件树类似，但是两者的形成方式不同。

事故树先明确了可能导致事故的条件，然后逆向追溯事故树的发生过程。

事故树节点由多个事件节点构成，每个事件节点代表一个故障、错误或其他关键条件，通过概率与逻辑的关系分解出具体的事故发生信息。

事故树的优点在于它明确的给出了出现事故的所有条件，便于风险分析师更好地了解事故发生的可能性和后果。

此外，事故树经常用于对安全系统进行评估和升级，以确保系统在可能发生事故的情况下能够安全运行。

事件树和事故树之间的差异两者最显著的不同点在于形成方式的不同。

事件树是明确给出事件可能的条件和概率，并描述可能发生的结果。

它可以帮助风险分析师更好地了解系统中的所有潜在问题。

然而，事故树则是逆向分析的，明确定义了可能导致事故的条件和故障。

它更加关注已知的问题，并试图找出问题背后的根本原因。

事故树事件树后果分析
事故树和事件树是一种常用的安全分析工具，用于分析可能发生的事故及其后果。

事故树分析是一种自顶向下的分析方法，而事件树则是一种自下而上的分析方法。

两种方法可以结合使用，以便更全面地评估可能的事故后果。

事故树是从事故发生的起点开始进行分析的。

首先，确定可能的起因，然后根据这些起因构建一个逻辑树结构，最终导致事故的发生。

该树的末端则显示可能的事故后果。

通过对这些后果进行评估，可以确定该事故的严重性，并采取适当的措施来避免或减轻后果。

事件树则从事故后果开始进行分析。

首先确定可能的后果，然后通过一系列事件或决策节点，从而确定可能引起这些后果的所有可能性及其发生概率。

该树的根节点是可能的后果，而叶节点则是导致这种后果的所有可能路径。

通过对事故树和事件树进行分析，可以确定可能的事故后果，并采取适当的措施来减轻后果的严重性。

这种分析方法可以应用于各种领域，包括航空、化工、能源、交通等，以确保安全生产和减少人员伤亡。

在实际应用中，事故树和事件树分析可以结合使用。

首先，通过事故树分析可能的事故发生路径，然后通过事件树确定所有可能引起这些事故的因素及其发生概率。

这种方法可以提高整体安全风险的评估并针对性地改进安全措施。

事故树和事件树是现代安全分析中重要的工具。

它们可以帮助我们预测可能的事故后果，避免或减轻其严重性，并采取适当的措施来提高安全性。

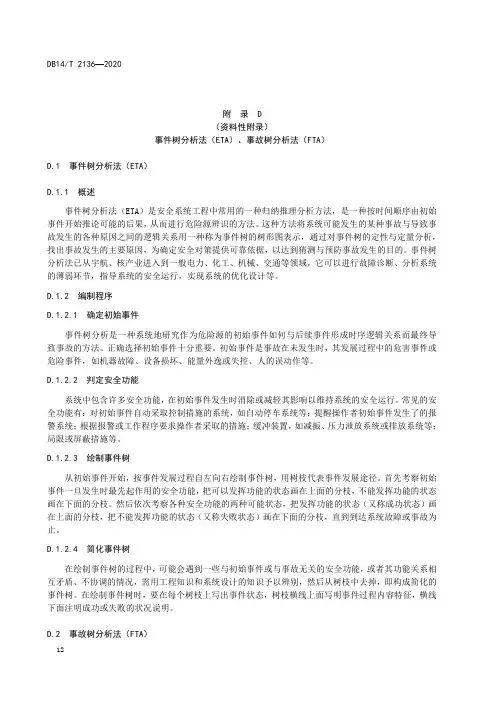

附录D（资料性附录）事件树分析法（ETA）、事故树分析法（FTA）D.1事件树分析法（ETA）D.1.1概述事件树分析法（ETA）是安全系统工程中常用的一种归纳推理分析方法，是一种按时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。

这种方法将系统可能发生的某种事故与导致事故发生的各种原因之间的逻辑关系用一种称为事件树的树形图表示，通过对事件树的定性与定量分析，找出事故发生的主要原因，为确定安全对策提供可靠依据，以达到猜测与预防事故发生的目的。

事件树分析法已从宇航、核产业进入到一般电力、化工、机械、交通等领域，它可以进行故障诊断、分析系统的薄弱环节，指导系统的安全运行，实现系统的优化设计等。

D.1.2编制程序D.1.2.1确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。

正确选择初始事件十分重要。

初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。

D.1.2.2判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。

常见的安全功能有：对初始事件自动采取控制措施的系统，如自动停车系统等；提醒操作者初始事件发生了的报警系统；根据报警或工作程序要求操作者采取的措施；缓冲装置，如减振、压力泄放系统或排放系统等；局限或屏蔽措施等。

D.1.2.3绘制事件树从初始事件开始，按事件发展过程自左向右绘制事件树，用树枝代表事件发展途径。

首先考察初始事件一旦发生时最先起作用的安全功能，把可以发挥功能的状态画在上面的分枝，不能发挥功能的状态画在下面的分枝。

然后依次考察各种安全功能的两种可能状态，把发挥功能的状态（又称成功状态）画在上面的分枝，把不能发挥功能的状态（又称失败状态）画在下面的分枝，直到到达系统故障或事故为止。

D.1.2.4简化事件树在绘制事件树的过程中，可能会遇到一些与初始事件或与事故无关的安全功能，或者其功能关系相互矛盾、不协调的情况，需用工程知识和系统设计的知识予以辨别，然后从树枝中去掉，即构成简化的事件树。

事故树分析法与事件树分析法事故树分析法和事件树分析法都是用于系统安全分析和风险评估的常用方法。

事故树分析法（Fault Tree Analysis，FTA）是一种从事故结果反向推导出事故原因的定性和半定量分析方法。

事件树分析法（Event Tree Analysis，ETA）是一种从事故原因推导出事故结果的分析方法。

下面将分别对这两种方法进行详细介绍。

一、事故树分析法事故树分析法是由美国诺斯洛普·格鲁曼公司在20世纪50年代开发的。

事故树的构建过程基于布尔代数理论，并通过逐层分解将事故的根因分析为一系列子事件，最终导致事故的顶层事件称为基本事件。

事故树的构建流程如下：1.确定事故的顶层事件：根据分析目的，选择一个最致命的事故事件作为事故树的终结点，这个事件往往是整个系统的重大事故或重要功能失效。

2.选择故障或失效基本事件：根据事故原因和分析目的，选择导致顶层事件发生的基本事件，这些基本事件往往是故障或失效事件。

3.构建事故树的逻辑关系：使用与门、或门、非门等布尔代数操作符构建事件之间的逻辑关系。

4.进行概率和综合分析：为每个基本事件分配相应的概率，并使用概率传递法或事件树法计算顶层事件的概率。

事故树分析法的优点是可以通过图形化的方式表达事件之间的逻辑关系，使人们更直观地理解系统的安全问题，而且可以计算出顶层事件的概率，对风险进行定量评估。

缺点是需要根据系统的具体情况选择适当的基本事件，因此分析结果的准确性高度依赖于分析人员的经验和专业知识。

事件树分析法是由美国思科纳特国际公司在20世纪60年代开发的。

事件树的构建过程可以看作是事故树的正向过程，从给定的初始事件出发，逐步推导出可能的结果事件。

事件树的构建流程如下：1.确定初始事件：选择一个系统中的失效事件作为初始事件。

2.确定结果事件：根据初始事件的特性和分析目的，选择可能的结果事件。

3.构建事件之间的分支关系：使用与门、或门、序列门等逻辑操作符表示事件之间的逻辑关系。

厂房火灾事故树分析案例一、事故概况2018年9月12日，深圳某电子厂发生了一起严重火灾事故。

事故发生时，大约有200名工人在厂房内工作，造成了数十人死亡和伤亡，严重影响了工厂的生产和经营。

据初步调查，事故原因可能与电线短路引发的火灾有关。

然而，火灾的发生并非单一原因所致，而是多种因素的综合作用。

为了更好地了解事故的原因和过程，我们可以利用事故树分析方法对该厂火灾事故进行深入分析。

二、事故树分析1. 事故事件：电子厂火灾2. 事故树的事件：火灾、电线短路3. 事故树的原因：a. 直接原因：电线短路b. 隐性原因：电线老化、维护不良、用电量过大、抗火能力不足4. 事故树的中间事件：a. 电线老化、维护不良b. 用电量过大c. 抗火能力不足5. 事故树的基本事件：a. 电线老化- 电线长期使用，老化速度增加b. 维护不良- 缺少定期检查和维护c. 用电量过大- 厂房用电量超负荷，导致电线工作过热d. 抗火能力不足- 厂房内缺少灭火设备，火灾扩散速度过快6. 事故树的根本事件：a. 电线老化、维护不良、用电量过大、抗火能力不足7. 事故树的纵横关系：a. 事故根本事件与中间事件之间存在互相影响关系b. 电线老化、维护不良引起电线短路c. 用电量过大加剧电线老化和维护不良的风险d. 抗火能力不足导致火灾无法迅速控制8. 事故树的证据：根据事故现场勘查以及相关资料分析，可以得出如下结论：a. 事故发生前，电线局部老化且缺少定期维护b. 厂房用电量超负荷，产生过热现象c. 厂房内缺乏有效的灭火设备和灭火训练9. 事故树的分析结果与应对措施：基于事故树分析的结果，我们可以提出以下改进和应对措施：a. 对厂房内的电线进行定期检查和维护，及时更换老化电线b. 控制用电量，避免产生过热现象c. 加强厂房内的火灾防范措施，增加灭火器和火灾逃生通道d. 加强员工的火灾应急培训，确保员工在发生火灾时能够快速、有序地撤离10. 结论该电子厂火灾事故的发生是多种因素的综合作用所致，而不是单一原因所导致的。

校园火灾事故事故树分析一、事故概述近年来，校园火灾频发，给学校安全管理带来极大挑战。

学校火灾事故的发生不仅会对学校师生人身安全造成威胁，同时也会给学校财产造成严重损失。

因此，对校园火灾事故进行树分析，找出事故的根本原因，是十分必要的。

在某高校，最近发生了一起严重的校园火灾事故。

该事故的基本环节是这样的：某天中午，一名学生在实验室内使用微波炉热午餐时，不慎导致微波炉短路，引发电路起火。

由于实验室内没有灭火器和消防设备，火势蔓延较快，最终造成了严重的火灾事故，多间实验室和办公室被烧毁，导致了人员伤亡和学校财产损失。

这一起事故的发生，严重损害了学校的声誉和形象，也给校园安全管理带来了极大的压力。

因此，有必要对该事故进行深入的树分析，找出事故的根本原因，为防止类似事故的再次发生提供参考。

二、事故树分析1. 事故目标事故目标是指事故的最终结果，也就是灾难性的火灾事故。

导致该事故目标发生的诱因有哪些，是我们进行树分析的首要问题。

2. 顶事件事故的顶事件是火灾事故的发生。

具体表现为实验室内发生微波炉短路，引发火灾。

3. 基本事件从根本上来看，事故的发生是由多个基本事件组合而成的。

例如，微波炉的短路、实验室的缺乏消防设备等。

4. 中间事件中间事件是导致事故发生的重要环节，它是基本事件的组合和互相关联的结果。

在本次事故中，中间事件包括学生在实验室内使用微波炉、实验室内缺乏消防设备等。

5. 假设事件假设事件是指导致中间事件发生的根本原因。

在本次事故中，假设事件可能包括学生对微波炉使用不当、实验室管理不到位等。

通过以上的树分析，我们可以得出该起校园火灾事故的树分析图：顶事件：火灾事故中间事件：实验室内发生微波炉短路导致火灾基本事件：微波炉短路、实验室内缺乏消防设备假设事件：学生对微波炉使用不当、实验室管理不到位根据以上事故树分析图，我们可以看出，实验室管理不到位以及学生对微波炉使用不当是该起火灾事故发生的根本原因。

因此，接下来我们需要深入分析这两个根本原因，找出导致事故发生的具体环节，以及防范措施。
