事故树分析

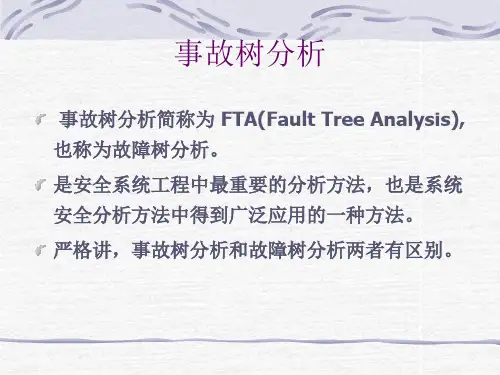

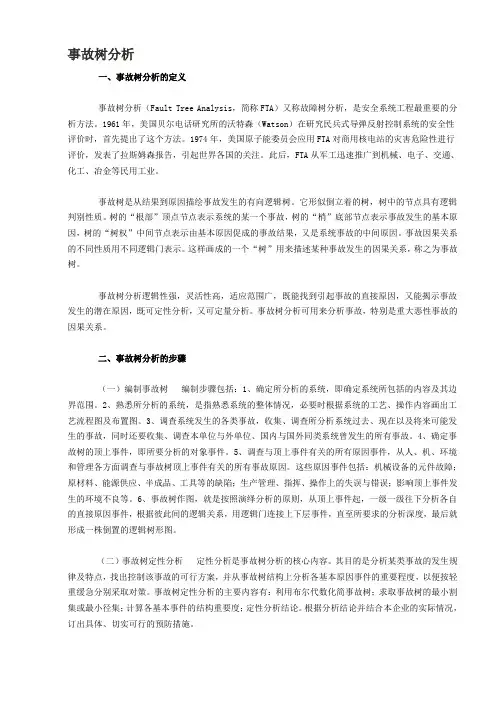

事故树分析一、事故树分析的定义事故树分析（Fault Tree Analysis，简称FTA）又称故障树分析，是安全系统工程最重要的分析方法。

1961年，美国贝尔电话研究所的沃特森（Watson）在研究民兵式导弹反射控制系统的安全性评价时，首先提出了这个方法。

1974年，美国原子能委员会应用FTA对商用核电站的灾害危险性进行评价，发表了拉斯姆森报告，引起世界各国的关注。

此后，FTA从军工迅速推广到机械、电子、交通、化工、冶金等民用工业。

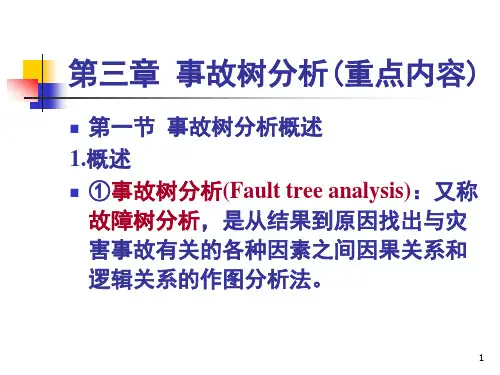

事故树是从结果到原因描绘事故发生的有向逻辑树。

它形似倒立着的树，树中的节点具有逻辑判别性质。

树的“根部”顶点节点表示系统的某一个事故，树的“梢”底部节点表示事故发生的基本原因，树的“树权”中间节点表示由基本原因促成的事故结果，又是系统事故的中间原因。

事故因果关系的不同性质用不同逻辑门表示。

这样画成的一个“树”用来描述某种事故发生的因果关系，称之为事故树。

事故树分析逻辑性强，灵活性高，适应范围广，既能找到引起事故的直接原因，又能揭示事故发生的潜在原因，既可定性分析，又可定量分析。

事故树分析可用来分析事故，特别是重大恶性事故的因果关系。

二、事故树分析的步骤（一）编制事故树编制步骤包括：1、确定所分析的系统，即确定系统所包括的内容及其边界范围。

2、熟悉所分析的系统，是指熟悉系统的整体情况，必要时根据系统的工艺、操作内容画出工艺流程图及布置图。

3、调查系统发生的各类事故，收集、调查所分析系统过去、现在以及将来可能发生的事故，同时还要收集、调查本单位与外单位、国内与国外同类系统曾发生的所有事故。

4、确定事故树的顶上事件，即所要分析的对象事件。

5、调查与顶上事件有关的所有原因事件，从人、机、环境和管理各方面调查与事故树顶上事件有关的所有事故原因。

这些原因事件包括：机械设备的元件故障；原材料、能源供应、半成品、工具等的缺陷；生产管理、指挥、操作上的失误与错误；影响顶上事件发生的环境不良等。

事故树分析法(FTA)事故树分析法就是一种既能定性又能定量的逻辑演绎评价方法,就是从结果到原因描绘事故发生的有向逻辑树,在逻辑树中相关原因事件之间用逻辑门连接,构成逻辑树图,为判明事故发生的途径及损害间关系提供一种最形象、最简洁的表达方式。

事故树法又称为故障树分析法,就是一种逻辑演绎的系统评价方法,就是安全系统工程中重要的分析方法之一。

它能对各种系统的危险性进行识别评估,既适用于定性分析,又能进行定量分析。

具有简明、形象的特点。

其分析方法就是从要分析的特定事故或故障顶上事件开始,层层分析其发生原因(中间事件),一直分析到不能再分解或没有必要分析时为止,即分析至基本原因事件为止,用逻辑门符号将各层中间事件与基本原因事件连接起来,得到形象、简洁地表达其因果关系的逻辑树图形即故障树。

通过对其简化计算得到分析评价目的的方法。

故障树分析法的主要功能1、对导致事故的各种因素及其逻辑关系作出全面的描述2、便于发现与查明系统内固有的或者潜在的危险因素,为安全设计、制定技术措施及采取管理对策提供依据3、使作业人员全面了解与掌握各项防灾要点4、对已发生的事故进行原因分析故障树的分析步骤1、确定所分析的系统2、熟悉所分析的系统3、调查系统发生的事故4、确定事故的顶上事件5、调查与顶上事件有关的所有原因事件6、故障树作图7、故障树的定性分析8、故障树的定量分析9、安全性评价事故树的主要符号事件符号逻辑符号顶上事件、中间事件符号,需要进一步的分析基本事件符号,不能进一步往下分析正常事件,正常情况下存在的事件省略事件,不能或者不需要分析事故树的建造方法直接原因事件可以从以下几个方面考虑:1、 电气设备故障2、 人的差错(操作、管理、指挥)3、 环境不良事故树的数学描述事故树的结构函数y =Φ 割集割集:事故树种某些基本事件的组合,当这些基本事件都发生时,顶上事件必然发生。

如果在一个割集中去掉任何一个顶上事件导致顶上事件不能发生,那么这个割集即为最小割集,也就就是导致顶上事件发生的最低限度的基本事件组合。

事故树分析法的名词解释事故树分析法，又称事故构效分析（Fault Tree Analysis, FTA），是一种用于系统故障分析和风险评估的工程技术方法。

它通过将系统故障的可能性和影响进行逻辑分析，从而识别和评估故障产生的根本原因，以及采取控制措施的必要性。

在事故树分析法中，故障以“事件”来表示，事件之间的关系则用逻辑门（如与门、或门、非门等）进行逻辑连接。

通过构建逻辑关系，可以形成一个树状结构的分析模型，称之为“事故树”。

事故树分析法的基本步骤如下：1.确定分析目标：确定要分析的系统、过程或事件，明确分析的目标和范围。

2.构建事故树：根据分析目标，逐级分解，将可能导致系统故障或事故的事件进行逻辑连接，形成事故树的结构。

事故树的顶端是所关注的系统故障或事故，底端是导致该故障或事故的基本事件。

3.定义事件概率：对于每个基本事件，需要评估其发生的概率或频率。

这通常通过统计数据、历史记录或专家经验进行估计。

4.定义逻辑关系：在事故树中的事件之间建立准确的逻辑关系，如与门表示两个事件同时发生，或门表示两个事件中至少一个发生，非门表示一个事件不发生。

5.计算故障概率：根据事故树的逻辑关系和基本事件的概率，可以计算系统故障或事故的概率。

6.分析结果评估：根据故障概率和重要性，评估系统中不同事件的风险程度。

从而确定哪些事件是主要风险，需要采取控制措施进行干预和管理。

事故树分析法的应用范围广泛，可用于各种工程系统的故障分析和风险评估。

例如，核电站、航空航天、铁路运输、化工工艺等领域。

通过事故树分析可以发现潜在的故障模式和影响因素，为系统的安全性提供科学依据，指导工程设计和管理决策。

然而，事故树分析法也存在一些限制和挑战。

首先，对于复杂系统的分析，需要考虑的事件众多，计算和评估的复杂性较高。

其次，事件概率的估计常常受到数据的不准确性和不完整性的影响。

此外，事故树分析法只能分析已知的故障模式，不能预测新的故障模式的出现。

事故树分析方法详解事故树分析是一种用于分析和了解事故发生的原因、路径和后果的方法。

它将事故视为一棵从根节点到叶子节点的树，通过构建逻辑关系并定量评估各个节点的概率和影响程度，可以帮助人们识别潜在的风险因素和采取相应的措施来预防和应对事故的发生。

1.确定事故树的目标：首先需要明确事故树分析的目标是什么，例如确定一些特定事件的发生概率或者推导出事故的最终后果。

2.构建逻辑关系：根据分析目标，构建一棵从根节点到叶子节点的逻辑关系树。

根节点代表事故的发生，而叶子节点则表示事故的最终结果。

通过逻辑门（如与门、或门和非门）和事件的组合，可以描述事故发生的各种可能性。

与门表示多个事件同时发生，或门表示多个事件至少发生一个，非门表示一些事件不发生。

3.定义事件的概率：对于每个事件节点，需要对其概率进行评估。

可以通过历史数据、专家评估、模型计算等方式获得。

4.确定事件的概率：通过向下传递逻辑关系，计算每个节点的概率。

对于与门，将各个事件的概率相乘；对于或门，将各个事件的概率相加。

5.确定最终结果的概率：通过计算叶子节点的概率，可以确定事故的最终结果的发生概率。

6.评估影响程度：除了概率，事故树分析还需要考虑各个节点的影响程度。

可以通过定量评估或者专家判断来确定，通常使用数值表示。

7.分析结果和改进措施：根据事故树分析的结果，可以识别出潜在的风险和薄弱环节，并采取相应的改进和控制措施来预防事故的发生。

事故树分析方法的优点是能够系统地、逻辑性地分析事故的原因和路径，帮助人们深入了解事故的发生机理。

同时，它可以将事故的概率和影响程度定量化，从而提供决策依据。

然而，事故树分析方法也有一些局限性，如构建事故树需要大量的数据和专业知识，且可能存在不确定性。

此外，事故树分析通常只考虑了单一事故发生的路径，没有考虑多路径同时发生的情况。

总之，事故树分析是一种有效的事故预防和管理工具，通过构建逻辑关系和定量评估，可以帮助人们全面了解事故发生的原因、路径和后果，为事故预防和应急管理提供科学支持。

危害、危险辨识与评价之————危险性分析评价法之——事故树分析一、事故树分析（FTA）－定性分析事故树定性分析就是对事故树中各事件不考虑发生概率多少，只考虑发生和不发生两种情况。

通过定性分析可以知道哪一个或哪几个基本事件发生，顶上事件就一定发生，哪一个事件发生对顶上事件影响大，哪一个影响少，从而可以采取经济有效的措施，防止事故发生。

事故树定性一分析包括求最小割集和最小径集，计算各基本事件的结构重要度，在此基础上确定安全防灾对策。

（1）最小割集和最小径集在事故树中，如果所有的基本事件都发生则顶上事件必然发生。

但是在很多情况下并非如此，往往是只要某个或几个事件发生顶上事件就能发生。

凡是能导致顶上事件发生的基本事件的集合就叫割集。

割集也就是系统发生故障的模式。

在一棵事故树中，割集数目可能有很多，而在内容上可能有相互包含和重复的情况，甚至有多余的事件出现，必须把它们除去，除去这些事件的割集叫最小割集。

也就是说凡能导致顶上事件发生的最低限度的基本事件的集合称为最小割集。

在最小割集里，任意去掉一个基本事件就不成其为割集。

在事故树中，有一个最小割集，顶上事件发生的可能性就有一种。

事故树中最小割集越多，顶上事件发生的可能性就越多，系统就越危险。

相反地，在事故树中，有一组基本事件不发生，顶上事件就不发生，这一组基本事件的集合叫径集。

径集是表示系统不发生故障而正常运行的模式。

同样在径集中也存在相互包含和重复事件的情况，去掉这些事件的径集叫最小径集。

也就是说，凡是不能导致顶上事件发生的最低限度的基本事件的集合叫最小径集。

在最小径集中，任意去掉一个事件也不成其径集。

事故树有一个最小径集，顶上事件不发生的可能性就有一种。

最小径集越多，顶上事件不发生的途径就越多，系统也就越安全。

上述所谓的集合，就是满足某种条件或具有某种属性的事物的全体。

集合的每一个成员称为这个集合的元素。

例如一个班级全体学生构成了一个集合，一个车队的全部汽车也构成一个集合。

事故树分析法事故树分析法概述事故树分析法(Aｃcｉdｅnt Tｒee Anaｌｙsiｓ,简称ATA)起源于故障树分析法(简称ＦTA),就是安全系统工程得重要分析方法之一,它能对各种系统得危险性进行辨识与评价,不仅能分析出事故得直接原因，而且能深入地揭示出事故得潜在原因。

用它描述事故得因果关系直观、明了,思路清晰,逻辑性强,既可定性分析,又可定量分析。

“树”得分析技术就是属于系统工程得图论范畴。

“树”就是其网络分析技术中得概念,要明确什么就是“树”，首先要弄清什么就是“图”,什么就是“圈”，什么就是连通图等。

图论中得图就是指由若干个点及连接这些点得连线组成得图形。

图中得点称为节点,线称为边或弧。

节点表示某一个体事物,边表示事物之间得某种特定得关系。

比如,用点可以表示电话机,用边表示电话线;用点表示各个生产任务,用边表示完成任务所需得时间等。

一个图中,若任何两点之间至少有一条边则称这个图就是连通图。

若图中某一点、边顺序衔接,序列中始点与终点重合,则称之为圈(或回路）。

树就就是一个无圈（或无回路)得连通图。

２0世纪６0年代初期,很多高新产品在研制过程中,因对系统得可靠性、安全性研究不够,新产品在没有确保安全得情况下就投入市场,造成大量使用事故得发生,用户纷纷要求厂家进行经济赔偿，从而迫使企业寻找一种科学方法确保安全。

事故树分析首先由美国贝尔电话研究所于1961为研究民兵式导弹发射控制系统时提出来，１974年美国原子能委员会运用FＴＡ对核电站事故进行了风险评价,发表了著名得《拉姆逊报告》。

该报告对事故树分析作了大规模有效得应用。

此后,在社会各界引起了极大得反响,受到了广泛得重视,从而迅速在许多国家与许多企业应用与推广。

我国开展事故树分析方法得研究就是从197８年开始得。

目前已有很多部门与企业正在进行普及与推广工作,并已取得一大批成果,促进了企业得安全生产。

８０年代末,铁路运输系统开始把事故树分析方法应用到安全生产与劳动保护上来,也已取得了较好得效果。

事故树分析法事故树分析法（FTA）事故树分析法是一种既能定性又能定量的逻辑演绎评价方法，是从结果到原因描绘事故发生的有向逻辑树，在逻辑树中相关原因事件之间用逻辑门连接，构成逻辑树图，为判明事故发生的途径及损害间关系提供一种最形象、最简洁的表达方式。

事故树法又称为故障树分析法，是一种逻辑演绎的系统评价方法，是安全系统工程中重要的分析方法之一。

它能对各种系统的危险性进行识别评估，既适用于定性分析，又能进行定量分析。

具有简明、形象的特点。

其分析方法是从要分析的特定事故或故障顶上事件开始，层层分析其发生原因（中间事件），一直分析到不能再分解或没有必要分析时为止，即分析至基本原因事件为止，用逻辑门符号将各层中间事件和基本原因事件连接起来，得到形象、简洁地表达其因果关系的逻辑树图形即故障树。

通过对其简化计算得到分析评价目的的方法。

故障树分析法的主要功能1、对导致事故的各种因素及其逻辑关系作出全面的描述2、便于发觉和查明系统内固有的大概潜在的风险因素，为安全设计、制定技术措施及采取管理对策提供按照3、使作业人员全面了解和掌握各项防灾要点4、对已发生的事故进行原因分析妨碍树的分析步骤1、确定所分析的系统2、熟悉所分析的系统3、调查系统发生的事故4、确定事故的顶上事件5、调查与顶上变乱有关的所有原因变乱6、故障树作图7、妨碍树的定性分析8、故障树的定量分析9、安全性评价熟悉系统确定顶上变乱调查事故收集系统材料建造事故树调查原因变乱修改简化事故树定性分析定量分析制定安全措施事故树的主要符号变乱符号顶上事件、中间事件符号，需要进一步的分析基本变乱符号，不克不及进一步往下分析正常事件，正常情况下存在的事件省略变乱，不克不及大概不需要分析逻辑符号XXX·XXX·a事故树的建造方法顶上变乱中央变乱基本变乱直接原因事件可以从以下几个方面考虑：1、电气设备妨碍2、人的差错（操作、管理、指挥）3、环境不良事故树的数学描述事故树的结构函数XiXi=1表示单元i是发生的Xi=0表示单元i是没有发生的y=1表示顶上变乱是发生的y=0表示顶上变乱是没有发生的y=Φ(X)或y=Φ(x1,x2,…,xn)系统的结构函数事故树的定性分析利用布尔代数简化事故树割集+或门，任意一变乱发生，顶上变乱发生与门，两个变乱同时发生，顶上变乱发生+a条件或门，任意事件发生，并且满足a，顶上事件才发生a条件与门，两变乱同时发生，并满足a，顶上变乱才发生限制门，变乱发生，并满足a，顶上变乱才发生y割集：事故树种某些基本事件的组合，当这些基本事件都发生时，顶上事件必然发生。

事故树分析法事故树分析法，也称为“根因分析法”，是一种探究事故发生环节的重要方法。

它是根据现有信息推断和分析事故原因及作用机理，为维护社会安全和事故后果控制提供理论依据，并以此作出正确的带有预防性的具体措施。

事故树分析法起源于20世纪70年代。

这种分析法的基本思想是根据客观事实对事故原因进行逻辑推理，从而把握事故的发生机理和潜在的危险因素。

它的手段主要有三个：一是要重视事故的起因和过程；二是根据事故起因和过程，采用客观的逻辑分析法，把握事故发生的根本原因；三是排除有关因素的疑问，分析导致事故发生的直接原因和隐患因素。

事故树分析法把事故原因分成泡沫因素和根本因素，根据这两种因素划分出各自的分支，将泡沫因素归类到根本因素当中，这就形成了整棵“根因树”，从而使事故原因清晰可见。

下面以一个例子，来更详细理解事故树分析法：一场车祸发生时，汽车被撞后滑行至护栏旁边，最终导致两名受害者死亡和多人受伤。

首先，我们从整个事件的时间起点进行追溯，将其剖析为几个不同的因素：第一个因素：司机因打手机无法把握车辆前进方向，失去控制；第二个因素：司机本身的技术不熟练，无法把握车辆的驾驶；第三个因素：护栏设计不合理，无法有效保护行人不受伤害。

以上三个因素都可以作为最终事故发生的泡沫因素，我们可以将它们归纳到车祸发生的根本因素当中：根本因素一：司机疏忽：无视道路安全，打手机不关注行车；根本因素二：技术不熟练：司机对车辆把握不足；根本因素三：护栏设计不完善：护栏设计不合理，无法有效保护受害者不受伤害。

以上分析就是“事故树分析法”的一个例子。

通过该方法，可以把握车祸发生的原因，排除疑问，把事故起因和过程追溯至何处，从而的准确定义事故发生的根本原因，更加有效地开展预防性措施。

事故树分析法是一种比较有效的预防性措施。

它可以有效分析每一次的事故发生，从而把握事故的发生机理和潜在的危险因素，就可以把握让企业避免发生更严重的安全事故，有效维护社会安全。
