事件树及事故树分析(70页)

定义事件树分析（Event Tree Analysis，简称ETA）起源于决策树分析（简称DTA），它是一种按事故发展的时间顺序由初始事件开始推论可能的后果，从而进行危险源辨识的方法。

一起事故的发生，是许多原因事件相继发生的结果，其中，一些事件的发生是以另一些事件首先发生为条件的，而一事件的出现，又会引起另一些事件的出现。

在事件发生的顺序上，存在着因果的逻辑关系。

事件树分析法是一种时序逻辑的事故分析方法，它以一初始事件为起点，按照事故的发展顺序，分成阶段，一步一步地进行分析，每一事件可能的后续事件只能取完全对立的两种状态（成功或失败，正常或故障，安全或危险等）之一的原则，逐步向结果方面发展，直到达到系统故障或事故为止。

所分析的情况用树枝状图表示，故叫事件树。

它既可以定性地了解整个事件的动态变化过程，又可以定量计算出各阶段的概率，最终了解事故发展过程中各种状态的发生概率。

2、功能ETA可以事前预测事故及不安全因素，估计事故的可能后果，寻求最经济的预防手段和方法。

事后用ETA分析事故原因，十分方便明确。

ETA的分析资料既可作为直观的安全教育资料，也有助于推测类似事故的预防对策。

当积累了大量事故资料时，可采用计算机模拟，使ETA对事故的预测更为有效。

在安全管理上用ETA对重大问题进行决策，具有其他方法所不具备的优势。

3、事件树编制(1)确定初始事件事件树分析是一种系统地研究作为危险源的初始事件如何与后续事件形成时序逻辑关系而最终导致事故的方法。

正确选择初始事件十分重要。

初始事件是事故在未发生时，其发展过程中的危害事件或危险事件，如机器故障、设备损坏、能量外逸或失控、人的误动作等。

可以用两种方法确定初始事件：①根据系统设计、系统危险性评价、系统运行经验或事故经验等确定；②根据系统重大故障或事故树分析，从其中间事件或初始事件中选择。

(2)判定安全功能系统中包含许多安全功能，在初始事件发生时消除或减轻其影响以维持系统的安全运行。

事故树分析范例事故树分析案例起重作业事故树分析一、概述在工矿企业发生的各种类型的工伤事故中，起重伤害所占的比例是比较高的, 所以，起重设备被列为特种设备，每二年需强制检测一次。

本工程在施工安装、生产检修中使用起重设备。

伤害事故的因素好多，在众多的因素中，找出问题的关键，采取最有效的安全技术措施来防止此类事故的发生，最好的方法是对起重机事故采取事故树分析方法，现对“起吊物坠落伤人〃进行事故树分析。

二、起重作业事故树分析1、事故树图图6-2起吊物坠落伤人事故树T一一起重物坠落伤人；A 1 ——人与起吊物位置不当； A 2 ——起吊物坠落；B 1 一一人在起吊物下方；B2 一一人距离起吊物太近；B3一一吊索物的挂吊部位缺陷；B4一一吊索、吊具断裂；B 5 ----- 起吊物的挂吊部位缺陷； B 6 ------- 司机、挂吊工协同缺陷;B7 一一起升机构失效；B8 一一起升绳断裂；B9——吊钩断裂；Cl——吊索有滑出吊钩的趋势；C2——吊索、吊具损坏；C3一一司机误会挂吊工手势；D 1 ——挂吊不符合要求； D 2 ——起吊中起吊物受严重碰撞；X 1 一一起吊物从人头经过；X 2 一一人从起吊下方经过；X 3 一一挂吊工未离开就起吊；X 4 一一起吊物靠近人经过；X5——吊钩无防吊索脱出装置；X6 ——捆绑缺陷；X 7——挂吊不对称；X 8——挂吊物不对；X9 一一运行位置太低；X 10 一一没有走规定的通道；X 11——斜吊；X12——运行时没有鸣铃；X 13 一一司机操作技能缺陷；X 14 一一制动器间隙调整不当；X 15 一一吊索吊具超载；X 16 一一起吊物的尖锐处无衬垫；X 17 一一吊索没有夹紧；X 18 一一起吊物的挂吊部位脱落；X 19 一一挂吊部位结构缺陷；X 20 一一挂吊工看错指挥手势；X 21 一一司机操作错误；X 22 一一行车工看错指挥手势；X 23 一一现场环境照明不良；X 24 一一制动器失效；X 25 一一卷筒机构故障；X 26 一一钢丝磨损；X 27——超载；X 28——吊钩有裂纹；X 29——超载2、计算事故树的最小割集、最小径集，该事故树的结构函数为：T=A 1 A 2式⑴=(B1+B2 )・(B 3 +B 4 +B 5 +B 6 +B 7 +B 8 =B 9 )=[(X 1+X2 )+(X 3+X 4 ]]∙[(X 5-Cl )+(X 15 +C 2 )+(X 18 +X 19 )+(X 20 +X 21 +C 3 )+(X 24 ・X 25 )+(X 26 +X 27 )+(X 28 +X 29 )]=(X 1 +X 2 +X 3 +X 4 )∙[X 5 ∙(D 1 +aD 2 ÷D 3 )+X 15 +(X 16 +X 17 )+(X 18 +X 19)+X20 +X21 +(X 22 +X 23 )+X 24 ∙X 25 +X 26 +X 27 +X 28 +X 29 ]=(X 1 +X 2 +X 3 +X 4 )∙[X 3 ・(X 6 +X 7 +X 8 ÷aX 9 +aX 10 ÷aX 11 +aX 12 +X 13 ∙X 14 + X 15 +X 16 +X 17 +X 18 +X 19+X 20 +X 21 +X 22 +X 23 +X 24 +X 25 +X 26 +X 27 +X 28 ]]=X 1X5X6+X 1X5X7+X 1X5X8+aX 1X5X9+aXlX5X 10+aXlX5X11 +aX 1 X 5 X 12 +X 1 X 5 X 13 X 14 +X 1 X 15+X 1 X 16 +X 1 X 17 +X 1 X 18 +X 1 X 19 +X 1 X 20 +X 1 X 21 +X 1 X 22 ÷X 1 X23 +X 1 X 24 +X 1 X 25 +X 1 X 26 +X 1 X 27 +X IX 28+ X2X5X6+X 2X5X7+X 2X5X8+aX 2X5X9+aX 2X5X10 +aX 2 X 5 X 11 +aX 2 X 5 X 12 +X 2 X 5 X 13 X 14 +X 2 X 15 +X 2 X 16 ÷X 2 X 17 +X 2 X 18 ÷X 2 X 19 ÷X 2 X 20 +X 2 X 21 +X 2 X 22 +X 2 X 23 +X 2 X 24 X 25 +X 2 X 26 +X 2 X 27+X 2X 28+ X3X5X6+X 3X5X7+X 3X5X8+aX 3X5X9+aX 3X5X10 +aX 3 X 5 X 11 +aX 3 X 5 X 12 +X 3 X 5 X 13 X 14+X 3 X 15 +X 3 X 16 +X 3 X 17 +X 3 X 18 +X 3 X 19 +X 3 X 20 +X 3 X 21 +X 3 X 22 +X 3 X 23 +X 3 X 24 +X 3 X 25 +X 3 X 26+X 3X27+X 3X28+X 4X5X6+X 4X5X7+X 4X5X8+aX 4X5X9+aX 4X 5 X 10 +aX 4 X 5 X 11 +aX 4 X 5 X 12+X 4 X 5 X 13 X 14 +X 4 X 15 +X 4 X 16 +X 4 X 17 +X 4 X 18 +X 4 X 19 +X 4 X20 +X 4 X 21 +X 4 X 22 +X 4 X 23 +X 4 X 24 X 25+X4X27+X4X28在事故树中，假如所有的基才能件都发生，则顶上事件必然发生。

事故树分析方法详解事故树分析是一种用于分析和了解事故发生的原因、路径和后果的方法。

它将事故视为一棵从根节点到叶子节点的树，通过构建逻辑关系并定量评估各个节点的概率和影响程度，可以帮助人们识别潜在的风险因素和采取相应的措施来预防和应对事故的发生。

1.确定事故树的目标：首先需要明确事故树分析的目标是什么，例如确定一些特定事件的发生概率或者推导出事故的最终后果。

2.构建逻辑关系：根据分析目标，构建一棵从根节点到叶子节点的逻辑关系树。

根节点代表事故的发生，而叶子节点则表示事故的最终结果。

通过逻辑门（如与门、或门和非门）和事件的组合，可以描述事故发生的各种可能性。

与门表示多个事件同时发生，或门表示多个事件至少发生一个，非门表示一些事件不发生。

3.定义事件的概率：对于每个事件节点，需要对其概率进行评估。

可以通过历史数据、专家评估、模型计算等方式获得。

4.确定事件的概率：通过向下传递逻辑关系，计算每个节点的概率。

对于与门，将各个事件的概率相乘；对于或门，将各个事件的概率相加。

5.确定最终结果的概率：通过计算叶子节点的概率，可以确定事故的最终结果的发生概率。

6.评估影响程度：除了概率，事故树分析还需要考虑各个节点的影响程度。

可以通过定量评估或者专家判断来确定，通常使用数值表示。

7.分析结果和改进措施：根据事故树分析的结果，可以识别出潜在的风险和薄弱环节，并采取相应的改进和控制措施来预防事故的发生。

事故树分析方法的优点是能够系统地、逻辑性地分析事故的原因和路径，帮助人们深入了解事故的发生机理。

同时，它可以将事故的概率和影响程度定量化，从而提供决策依据。

然而，事故树分析方法也有一些局限性，如构建事故树需要大量的数据和专业知识，且可能存在不确定性。

此外，事故树分析通常只考虑了单一事故发生的路径，没有考虑多路径同时发生的情况。

总之，事故树分析是一种有效的事故预防和管理工具，通过构建逻辑关系和定量评估，可以帮助人们全面了解事故发生的原因、路径和后果，为事故预防和应急管理提供科学支持。

事件树与事故树什么是事件树事件树（Event Tree）是一种风险分析工具，它用于评估一个系统或过程中可能发生的事件，例如故障、事故、事故后果等。

事件树将一个事件通过一系列的条件和概率关系，逐步分解成更小的事件，最终得出该事件的可能发生性和后果。

事件树可以帮助风险分析师更好地了解事件链的结构和信息体系，进而确定最终的事件发生概率，以使组织降低风险。

事件树由多个节点构成，每个节点表示一个具体的事件或条件。

具体的节点类型包括：顺利运行的情况、故障模式、人为失误和环境因素等。

这些节点都可以通过概率和条件之间的关系引起其他节点的变化，从而组成一个完整的事件树。

事件树的主要优点在于，可以更好地了解组织系统或过程中可能存在的潜在事件，从而对潜在的问题进行细致的分析和预测。

它也被广泛用于高风险应用领域，如核电站，化工等。

什么是事故树事故树（Fault Tree）是一种逆向分析工具，它用于评估系统或过程中可能导致事故的概率，以及事故发生时导致的后果。

事故树通过逆向展开的方式，通过一些基础事件，逐步推导出一个完整的事故事件树，从而分析系统可能存在的漏洞和问题。

事故树和事件树类似，但是两者的形成方式不同。

事故树先明确了可能导致事故的条件，然后逆向追溯事故树的发生过程。

事故树节点由多个事件节点构成，每个事件节点代表一个故障、错误或其他关键条件，通过概率与逻辑的关系分解出具体的事故发生信息。

事故树的优点在于它明确的给出了出现事故的所有条件，便于风险分析师更好地了解事故发生的可能性和后果。

此外，事故树经常用于对安全系统进行评估和升级，以确保系统在可能发生事故的情况下能够安全运行。

事件树和事故树之间的差异两者最显著的不同点在于形成方式的不同。

事件树是明确给出事件可能的条件和概率，并描述可能发生的结果。

它可以帮助风险分析师更好地了解系统中的所有潜在问题。

然而，事故树则是逆向分析的，明确定义了可能导致事故的条件和故障。

它更加关注已知的问题，并试图找出问题背后的根本原因。

事故树事件树后果分析
事故树和事件树是一种常用的安全分析工具，用于分析可能发生的事故及其后果。

事故树分析是一种自顶向下的分析方法，而事件树则是一种自下而上的分析方法。

两种方法可以结合使用，以便更全面地评估可能的事故后果。

事故树是从事故发生的起点开始进行分析的。

首先，确定可能的起因，然后根据这些起因构建一个逻辑树结构，最终导致事故的发生。

该树的末端则显示可能的事故后果。

通过对这些后果进行评估，可以确定该事故的严重性，并采取适当的措施来避免或减轻后果。

事件树则从事故后果开始进行分析。

首先确定可能的后果，然后通过一系列事件或决策节点，从而确定可能引起这些后果的所有可能性及其发生概率。

该树的根节点是可能的后果，而叶节点则是导致这种后果的所有可能路径。

通过对事故树和事件树进行分析，可以确定可能的事故后果，并采取适当的措施来减轻后果的严重性。

这种分析方法可以应用于各种领域，包括航空、化工、能源、交通等，以确保安全生产和减少人员伤亡。

在实际应用中，事故树和事件树分析可以结合使用。

首先，通过事故树分析可能的事故发生路径，然后通过事件树确定所有可能引起这些事故的因素及其发生概率。

这种方法可以提高整体安全风险的评估并针对性地改进安全措施。

事故树和事件树是现代安全分析中重要的工具。

它们可以帮助我们预测可能的事故后果，避免或减轻其严重性，并采取适当的措施来提高安全性。

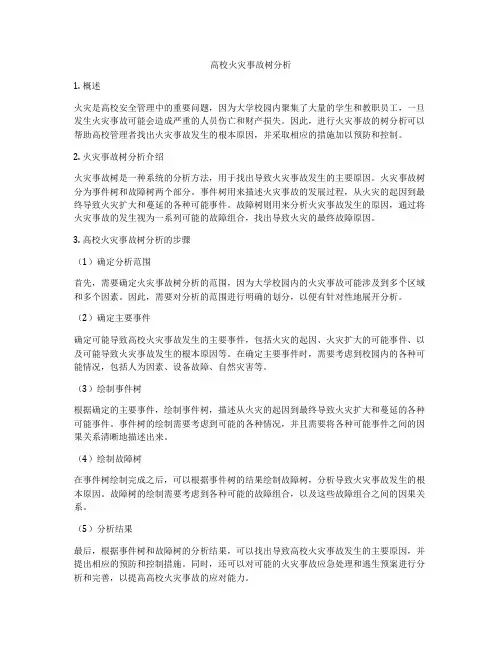

高校火灾事故树分析1. 概述火灾是高校安全管理中的重要问题，因为大学校园内聚集了大量的学生和教职员工，一旦发生火灾事故可能会造成严重的人员伤亡和财产损失。

因此，进行火灾事故的树分析可以帮助高校管理者找出火灾事故发生的根本原因，并采取相应的措施加以预防和控制。

2. 火灾事故树分析介绍火灾事故树是一种系统的分析方法，用于找出导致火灾事故发生的主要原因。

火灾事故树分为事件树和故障树两个部分。

事件树用来描述火灾事故的发展过程，从火灾的起因到最终导致火灾扩大和蔓延的各种可能事件。

故障树则用来分析火灾事故发生的原因，通过将火灾事故的发生视为一系列可能的故障组合，找出导致火灾的最终故障原因。

3. 高校火灾事故树分析的步骤（1）确定分析范围首先，需要确定火灾事故树分析的范围，因为大学校园内的火灾事故可能涉及到多个区域和多个因素。

因此，需要对分析的范围进行明确的划分，以便有针对性地展开分析。

（2）确定主要事件确定可能导致高校火灾事故发生的主要事件，包括火灾的起因、火灾扩大的可能事件、以及可能导致火灾事故发生的根本原因等。

在确定主要事件时，需要考虑到校园内的各种可能情况，包括人为因素、设备故障、自然灾害等。

（3）绘制事件树根据确定的主要事件，绘制事件树，描述从火灾的起因到最终导致火灾扩大和蔓延的各种可能事件。

事件树的绘制需要考虑到可能的各种情况，并且需要将各种可能事件之间的因果关系清晰地描述出来。

（4）绘制故障树在事件树绘制完成之后，可以根据事件树的结果绘制故障树，分析导致火灾事故发生的根本原因。

故障树的绘制需要考虑到各种可能的故障组合，以及这些故障组合之间的因果关系。

（5）分析结果最后，根据事件树和故障树的分析结果，可以找出导致高校火灾事故发生的主要原因，并提出相应的预防和控制措施。

同时，还可以对可能的火灾事故应急处理和逃生预案进行分析和完善，以提高高校火灾事故的应对能力。

4. 高校火灾事故树分析案例以某高校某教学楼火灾事故为例进行树分析：（1）确定分析范围教学楼是高校内人员聚集较多的场所，因此教学楼内的火灾事故可能会对师生造成严重伤害，因此需要针对性地进行火灾事故树分析。

火灾事故树分析案例火灾事故是常见的安全问题之一，在我的职业生涯中，我因参与火灾事故的调查而学习了火灾事故树分析技术。

本文将介绍一个实际发生的火灾事故树分析案例，并讨论如何使用该技术来预防火灾事故的发生。

案例：火灾事故树分析一座商业建筑的储藏室发生了火灾，导致财产损失，并对业主造成了严重的影响。

对火灾事故进行的调查揭示了，火灾是由于一个储物柜内的电器损坏而导致的。

当电器故障时，其内部温度升高，引起了贮藏在柜内的易燃材料的自燃反应，最终引发了火灾。

在进行火灾事故树分析时，可以采用“自下而上”的方法来逐步推导火灾事故的根本原因。

首先，经过观察和调查，我们确定了火灾事故的起始条件，即电器损坏。

接下来，我们列出可能导致这一事件发生的所有因素，列出一个完整的事件树。

图1 火灾事故事件树如图1所示，当电器故障时，它可能在不同的情况下导致不同的后果。

针对每种情况，我们都列出了可能导致它发生的所有因素。

例如，当电器损坏时，它可能在储物柜内自行熄灭，也可能引发一场大火。

这两种情况有两种不同的原因：储存的物品和储物柜内部的众多因素。

我们可以针对每个节点进一步推导，并确定它的唯一可能出现的原因，并继续这个过程，直到确定每个节点的唯一可能导致其发生的原因为止。

例如，对节点“储存的物品起火”继续推导，可以得到下面的事件树：图2 储存的物品起火事件树当储存的物品起火时，它可能在不同的情况下导致不同的后果。

例如，火可能很快熄灭，也可能烧毁整个储藏室。

对于每种可能的情况，有很多因素可能导致它的发生，如各种易燃物质的密度，贮藏条件的潮湿程度，空气中的氧浓度等等。

我们可以使用树形图来表示所有可能的因素和它们之间的关系。

如下图所示，当存储的物品起火时，各种因素相互影响，最终导致了火灾的发生。

图3 火灾事故树通过火灾事故树的推导，我们发现，虽然只有一个电器损坏是导致这起火灾的根本原因，但是许多因素在其之后影响了火灾的后果，并使火灾的扩散和燃烧变得更加严重。

事故树分析法与事件树分析法事故树分析法和事件树分析法都是用于系统安全分析和风险评估的常用方法。

事故树分析法（Fault Tree Analysis，FTA）是一种从事故结果反向推导出事故原因的定性和半定量分析方法。

事件树分析法（Event Tree Analysis，ETA）是一种从事故原因推导出事故结果的分析方法。

下面将分别对这两种方法进行详细介绍。

一、事故树分析法事故树分析法是由美国诺斯洛普·格鲁曼公司在20世纪50年代开发的。

事故树的构建过程基于布尔代数理论，并通过逐层分解将事故的根因分析为一系列子事件，最终导致事故的顶层事件称为基本事件。

事故树的构建流程如下：1.确定事故的顶层事件：根据分析目的，选择一个最致命的事故事件作为事故树的终结点，这个事件往往是整个系统的重大事故或重要功能失效。

2.选择故障或失效基本事件：根据事故原因和分析目的，选择导致顶层事件发生的基本事件，这些基本事件往往是故障或失效事件。

3.构建事故树的逻辑关系：使用与门、或门、非门等布尔代数操作符构建事件之间的逻辑关系。

4.进行概率和综合分析：为每个基本事件分配相应的概率，并使用概率传递法或事件树法计算顶层事件的概率。

事故树分析法的优点是可以通过图形化的方式表达事件之间的逻辑关系，使人们更直观地理解系统的安全问题，而且可以计算出顶层事件的概率，对风险进行定量评估。

缺点是需要根据系统的具体情况选择适当的基本事件，因此分析结果的准确性高度依赖于分析人员的经验和专业知识。

事件树分析法是由美国思科纳特国际公司在20世纪60年代开发的。

事件树的构建过程可以看作是事故树的正向过程，从给定的初始事件出发，逐步推导出可能的结果事件。

事件树的构建流程如下：1.确定初始事件：选择一个系统中的失效事件作为初始事件。

2.确定结果事件：根据初始事件的特性和分析目的，选择可能的结果事件。

3.构建事件之间的分支关系：使用与门、或门、序列门等逻辑操作符表示事件之间的逻辑关系。

事故树分析（FTA）又称故障树分析，是从结果到原因找出与灾害事故有关的各种因素之间因果关系和逻辑关系的作图分析法。

它是从要分析的特定事故或故障开始（顶上事件），层层分析其发生原因，直到找出事故的基本原因，即故障树的底事件为止，这些底事件又称为基本事件。

图中各因果关系用不同的逻辑门连接起来，这样得到的图形象一棵倒置的树，所因给这种方法起了个形象的名字事故树分析法。

事故树分析的基本程序如下:（1）悉系统：详细了解系统状态、工艺过程及各种参数，以及作业情况、环境状况等，绘出工艺流程图及布置图（2）调查事故：广泛收集同类系统的事故安全，进行事故统计（包括未遂事故），设想给定系统可能要发生的事故。

（3）确定顶上事件：要分析的对象事件即为顶上事件，对所调查的事故进行全面分析，分析其损失大小和发生的概率，从中找出后果严重且较易发生的事故作为顶上事件。

（4）确定目标枝：根据经验教训和事故案例，经统计分析后，求出事故发生的概率（频率）作为要控制的事故目标值，计算事故的损失率，采取措施使之达到可以接受的安全指标。

（5）调查原因事件：全面分析、调查与事故有关的所有原因事件和各种因素，如设备、设施、人为失误、安全管理、环境等。

（6）画出事故树：从顶上事件起，按演绎分析的方法，逐级找出直接原因事件，到所要分析的深度，按其逻辑关系，用逻辑门将上下层连接起来，画出事故树。

（7）定性分析：按事故树结构运用布尔代树进行简化，求出最小割（经）集确定各基本事件的结构重要度。

（8）求出顶上事件发生概率：确定所有原因事件发生概率，标在事故树，并进而求出顶上事件（事故）发生概率。

（9）进行比较：将求出的概率与统计所得概率进行比较，如不符，则返回（5）查找原因事件是否有误或遗漏，逻辑关系是否正确，基本原因事件的概率是否合适等。

（10）定量分析：分析研究事故发生概率，如何才能降低事故概率，并选出最优方案。

通过重要度分析，确定突破口，可控性强的加强控制，防止事故的发生。

事故树分析法事故树分析法（FTA）事故树分析法是⼀种既能定性⼜能定量的逻辑演绎评价⽅法，是从结果到原因描绘事故发⽣的有向逻辑树，在逻辑树中相关原因事件之间⽤逻辑门连接，构成逻辑树图，为判明事故发⽣的途径及损害间关系提供⼀种最形象、最简洁的表达⽅式。

事故树法⼜称为故障树分析法，是⼀种逻辑演绎的系统评价⽅法，是安全系统⼯程中重要的分析⽅法之⼀。

它能对各种系统的危险性进⾏识别评估，既适⽤于定性分析，⼜能进⾏定量分析。

具有简明、形象的特点。

其分析⽅法是从要分析的特定事故或故障顶上事件开始，层层分析其发⽣原因（中间事件），⼀直分析到不能再分解或没有必要分析时为⽌，即分析⾄基本原因事件为⽌，⽤逻辑门符号将各层中间事件和基本原因事件连接起来，得到形象、简洁地表达其因果关系的逻辑树图形即故障树。

通过对其简化计算得到分析评价⽬的的⽅法。

故障树分析法的主要功能1、对导致事故的各种因素及其逻辑关系作出全⾯的描述2、便于发现和查明系统内固有的或者潜在的危险因素，为安全设计、制定技术措施及采取管理对策提供依据3、使作业⼈员全⾯了解和掌握各项防灾要点4、对已发⽣的事故进⾏原因分析故障树的分析步骤1、确定所分析的系统2、熟悉所分析的系统3、调查系统发⽣的事故4、确定事故的顶上事件5、调查与顶上事件有关的所有原因事件6、故障树作图7、故障树的定性分析8、故障树的定量分析9、安全性评价事故树的主要符号事件符号逻辑符号顶上事件、中间事件符号，需要进⼀步的分析基本事件符号，不能进⼀步往下分析正常事件，正常情况下存在的事件省略事件，不能或者不需要分析事故树的建造⽅法直接原因事件可以从以下⼏个⽅⾯考虑：1、电⽓设备故障2、⼈的差错（操作、管理、指挥）3、环境不良事故树的数学描述事故树的结构函数或门，任意⼀事件发⽣，顶上事件发⽣ ·与门，两个事件同时发⽣，顶上事件发⽣条件或门，任意事件发⽣，并且满⾜a ，顶上事件才发⽣条件与门，两事件同时发⽣，并满⾜a ，顶上事件才发⽣限制门，事件发⽣，并满⾜a ，顶上事件才发⽣+顶上事件中间事件基本事件Xiy=Φ(X) 或y=Φ(x1, x2,…, xn) 系统的结构函数事故树的定性分析利⽤布尔代数简化事故树割集割集：事故树种某些基本事件的组合，当这些基本事件都发⽣时，顶上事件必然发⽣。
