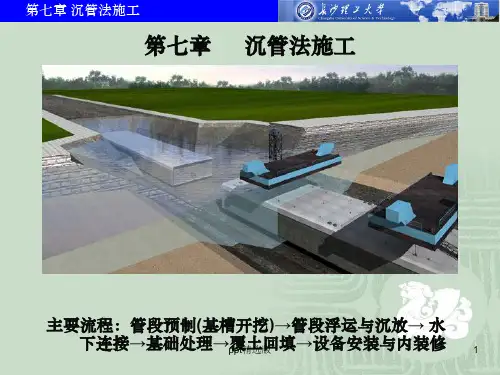

第七章 沉管法施工
第二节 干坞修筑与管段预制
干坞——为预制管段而专门修筑的临时性工作土坑。 干坞修筑
1. 干坞位置选择 ① 邻近隧址，具备浮运条件，交通便利。 ② 有浮存系泊多节管段的水域； ③ 场地土具备一定的承载力，便于干坞围挡与防渗工程； ④ 征地拆迁费用较低，具有重复开发利用价值。 2. 干坞规模 ① 一次预制管段干坞(仅放水一次，不需闸门，坞首为土或
以上，管段常会浮不起来。若管段各部分板厚局部偏差 较大，或管段各部分混凝土密度不均匀将导致侧倾。 ③ 保证措施：采用刚度大、精度高、可微动调位的大型滑 动内、外模板台车；实行严格的密实度管理制度。 ④ 密实度要求: (ρ－ρm)/ ρm ≤0.6% ⑤ 保证水密性的措施： A. 结构自身防水(采用防水混凝土；防止管段裂缝) B. 结构物外侧防水(钢壳、钢板防水；卷材、保护层防水； 涂料防水) C. 施工接缝防水(横向施工变形缝设置1~2道止水带)
预应力筋承受浮运时的纵向弯矩。 B. 只将所有外排纵向钢筋切断，内排纵向钢筋保留，管段
第二节 干坞修筑与管段预制
一． 干坞修筑
3. 干坞构造
1.坞底；2.边坡(坞墙)；3.运输车道；4.坞首围堰
东京港沉管隧道一. 次预制管段干坞
第七章 沉管法施工
第二节 干坞修筑与管段预制
一． 干坞修筑
3. 干坞构造
广州生物岛——大学城. 沉管隧道预制管段干坞
第七章 沉管法施工
第二节 干坞修筑与管段预制
.
第七章 沉管法施工
第一节 沉管法施工技术流程
二． 沉管法优缺点
1. 优点 ① 对地质水文条件适应能力强(施工较简单、地基荷载较小) ② 可浅埋，与两岸道路衔接容易(无需长引道，线形较好) ③ 防水性能好(接头少漏水几率降低，水力压接滴水不漏) ④ 施工工期短(管段预制与基槽开挖平行，浮运沉放较快) ⑤ 造价低(水下挖土与管段制作成本较低，短于盾构隧道) ⑥ 施工条件好(水下作业极少) ⑦ 可做成大断面多车道结构(盾构隧道一般为两车道) 2. 缺点 ① 管段制作砼工艺要求严格，需保证干舷与抗浮系数； ② 车道较多时，需增加沉管隧道高度。导致压载混凝土量、

7．基槽回填 一旦管段的沉放和连接作业完毕，需在沉放管段的外围进行
砂土回填。
5．管段水下连接 管段水下连接方法有水下混凝土法与水力压接法两种。 水下混凝土法是在管段接头处用水下混凝土加以固结使接头
与外部水隔绝，现已极少采用。 水下压接法是利用作用在管段上的巨大水压力使安装在管段
端部周边上的橡胶垫圈发生压缩变形，而形成一个水密性良好而 又可靠的管段接头。几乎所有的沉管隧道都采用这种简单而又可 靠的管段连接方法。水力压接法的主要工序为对位、拉合、压接、 拆除隔墙。当管段沉放到临时支承上后，首先进行初步定位，而 后用临时支承上的垂直和水平千斤顶进行精确定位。对位之后， 在已设管段和新铺设管段之间还留有间隙。拉合工序就是用一个 较小的机械力量，将刚沉放的管段拉向前节已设管段，使橡胶垫 圈的尖肋部被挤压而产初步变形，使两节管段初步密贴。拉和作 业除了可采用拉和千斤顶以外，也可采用定位卷扬机进行。拉和 作业完成之后，抽掉在管段临时隔墙内的水，作用在新设管段自 由端的巨大静水压力就将管段压向已设管段，橡胶垫圈再一次被 压缩，接头完全封住。压接完毕后即可拆除隔墙。
土木工程施工
第十一章 地下工程
11.5 沉管法隧道施工
一、 概述 沉管法亦称沉埋法或沉放法，该法施工时，先在隧址以外
的预制场(船厂与干坞)制作沉放管段，管段两端用临时封墙密 封，待混凝土达到设计强度后拖运到隧址位置（此时设计位置 上已预先进行了基槽开挖，设置了临时支座），然后沉放管段。 待沉放完毕后，进行管段水下连接，处理管段接头及基础，然 后覆土回填，再进行内部装修及设备安装，以完成隧道。
挖浚基槽最常用的挖泥船有：①吸扬式挖泥船，②抓扬式
挖泥船；⑧链斗式挖泥船；④铲扬式挖泥船。吸扬式挖泥船靠 铰刀和泥耙把基槽的土体搅拌成泥浆，然后再由泥浆泵排泥管 卸泥于水下或输送到陆地上。另外三种方法则靠铲斗、抓斗、 链头把泥块挖起，装入驳船运走。

❖二、沉设作业
❖〔一〕沉设准备
❖完成沟槽清淤
❖水上管制
❖〔二〕管段的沉设方法有许多种，归纳起
来有：
起重船
吊沉法 浮箱（或浮筒） 沉设方法 扛沉法－S船EP组（（水或上浮作箱业台组））
拉沉法
自升式海上作业平台
〔三〕管段下沉：管段下沉的全过程，一般需 要2～4小时，沉设周期多为每月一段
变形缝的构造应满足三个主要要求：能适应一 定幅度的线变形和角变形；施工阶段能传递 弯矩，使用阶段能传递剪力；变形前后均能 防水。
2〕变形缝
4.4 水底浚挖
❖ 用改装后的挖泥船，沉管基槽断面
4.5 管段沉设与水下联接
❖一、沉设方法
管段浮运：已完成的管段自干坞向预定沉放位 置的运输 坞内浮起－出坞－系泊等待－托运至隧址
• 初步下沉
• 灌注压载水〔至下沉力的50％〕－位置校正－灌注 压载水〔下沉力值的100％〕－距管底高程4～5m停 顿。
• 速度控制在20～50cm/min
• 靠拢下沉 到达隧道轴线位置时，先将管段向已设管 段平移，至既设管段2～2.5m处，然后再将管段下沉 到管底设计高程0.5～1.0m处,校正好管段位置
〔1〕 纵向施工缝
纵向施工缝由于混凝土底板和上部管段的不同时 浇注产生，主要由于水泥的水化热作用而引 起的。防止措施应从防止混凝土的开裂出发。
2〕变形缝
在垂直于隧道轴线方向设置，把每一管段分割 成假设干节段，每一段节段的长度一般在 15～20m。用于较长的混凝土管段〔节〕单 元连接和抵抗差异沉降和由温差所造成的变 形。接缝应设在混凝土构造的中断处。
《沉管隧道施工》PPT课件
本课件PPT仅供学习使用 本课件PPT仅供学习使用 本课件PPT仅供学习使用

沉管法在海底隧道施工中的管段制作 沉管法在海底隧道施工中的施工工艺
演讲人：优品PPT
课程引入- 港珠澳大桥
问题思考
一、沉管隧道的施工流程？
二、沉管中的管段是如何以及在哪里加工的？
二、沉管中的管段是如何制作的？
目录
CONTENTS
01 沉管隧道施工工艺 02 管段的预制
01 沉管隧道施工工艺
沉管隧道施工原理
• 在干坞中预制隧道管段，用临时隔墙封闭 • 然后拖运管段至隧址位置，沉放到沟槽中，连接起来 • 最后充填基础和回填砂石，将管段埋入原河床中。
沉管隧道施工工艺流程
01
修建临时干坞
03
管段浮运
05
管段沉放
07
回填覆盖
02
预制管段
04
基槽浚挖
06
基础处理
08
安装与装修
02
管段的预制
管段的分类-圆形管段
圆形
八角型
花篮型
管段的分类-矩形管段
六车道
八车道
管段的预制的要求
• 施工缝与变形缝的控制
施工缝：沿着管段纵向方向，一般设置在竖墙下端30~50cm处 变形缝：设置在隧道轴线方向，长度一般为15~20cm
• 管段防水控制
外防水：• 刚性管防段水与防柔性水防水控制
内防水：材料防水 变形缝防水
管段建造车间 坞底 出厂管段
边坡
坞首
运料车道
管段的预制场所-干坞
当管段浮运时：
浅水位 深水位
坞首 围堰
坞首拆除， 坞底水位 上升， 管段浮起。
小结
沉管法原理
沉管法施工步骤
水底隧道施工方法
沉管法
管段的分类 管段制作的要求 干坞构造

干船坞方式
工费工期的比较
钢壳方式
调查之二
建立框架计划
概略计算 通风方式的决定和必要面积的计算，管段的大小
最终决定事项 纵断坡度 规划高度 设计规格
概略设计
施工法工费的比较 浮力和自重应力工费等的比较 承载力计算 纵向计算
通风道面积 服务道路宽度 概略决定事项 管段外形（宽 长 高 直曲线） 壁厚和浮力的关系 埋深（一般段 护岸段） 防水的种类和保护层重量的决定 管段的划分方法
