二极管三极管的基础知识
1、二极管是一种双极型半导体器件,是由一个n型半导体和一个p型半导体夹层而成,并且由两个电极连接起来,形成了一个半导体导通元件。
二极管的特点是在正反向作用下具有很大的电阻性。
2、二极管有自发型和电控型。
自发型二极管可以单独工作,而电控型二极管依靠外加电压进行工作,又分半导体二极管、隔离二极管和中继二极管。
3、二极管的基本功能:
(1)可以作为电路的一个开关或分流器;
(2)可以对输入电压的放大作用;
(3)可以实现电子电路与电器的互联;
(4)可以实现信号的保护。
二、三极管
1、三极管是由三个电极(收集极、基极和发射极)连接而成的一种半导体器件,它们三个电极间的关系可以控制电子的流动,从而改变电路的电流。
三极管的特点是在正反向作用下具有很大的电阻性,但其中收发极处的电阻值要小于中间基极处的电阻值。
2、三极管通常以晶体管的形式出现,并可分为双极型晶体管和三极型晶体管两种。
3、三极管的基本功能:
(1)可以实现电子电路的功率放大;
(2)可以对输入信号进行阻塞和增益;
(3)可以实现电子电路的解耦;
(4)可以实现电子电路的节流;
(5)可以实现电子电路的低成本放大和控制。
常用二极管三极管参数大全一、常用二极管参数1.直流正向电压降(Vf):指二极管正向导通时的电压降,也称为前向压降,一般常用的正向电压降为0.6V或0.7V。
2. 最大正向电流(Ifmax):表示二极管正向工作时的最大电流,超过该电流可能会损坏二极管。
3. 最大反向电压(Vrmax):指二极管反向工作时最大允许的电压,超过该电压可能会导致二极管击穿。
4. 最大反向电流(Irmax):表示二极管反向工作时的最大允许电流,超过该电流可能会损坏二极管。
5. 最大耗散功率(Pdmax):表示二极管能够承受的最大功率,超过该功率可能会导致二极管过热损坏。
6.负温度系数(TK):指二极管在正向工作时,正向电流随温度升高而减小的程度,一般单位为%/℃。
7. 正向电导(Gon):指二极管正向工作时的导通电导,一般单位为S(西门子)或mA/V。
8.反向电容(Cj):指二极管反向偏置条件下的电容,一般单位为pF(皮法)。
9. 反向延迟时间(trr):指二极管正向导通结束到反向电流消失的时间。
10.导通角(θF):指二极管在正向导通状态下的导电角,即Ⅲ象限导通角。
二、常用三极管参数1. 最大漏极源极电压(Vceo):表示三极管漏极与源极之间的最大电压,超过该电压可能会导致击穿。
2. 最大集电极电流(Icmax):表示三极管集电极最大允许的电流,超过该电流可能会损坏三极管。
3. 最大发射极电流(Iemax):表示三极管发射极最大允许的电流,超过该电流可能会损坏三极管。
4. 最大功率(Pmax):表示三极管能够承受的最大功率,超过该功率可能会导致三极管过热损坏。
5. 最大反向电压(Vrmax):指三极管反向工作时最大允许的电压,超过该电压可能会导致击穿。
6. 最大反向电流(Irmax):表示三极管反向工作时的最大允许电流,超过该电流可能会损坏三极管。
7. 输入电容(Cin):指三极管输入端的电容,一般单位为pF(皮法)。
8. 输出电容(Cout):指三极管输出端的电容,一般单位为pF(皮法)。
二极管、三极管、晶体管概念和用途一、二极管的概念和用途二极管是一种具有两个电极的半导体器件,它具有单向导电特性。
当施加正向电压时,二极管正向导通,电流通过;当施加反向电压时,二极管反向截止,电流基本不通过。
二极管主要用于整流、稳压、开关和检波等电路中。
1、整流在交流电路中,二极管可以将交流信号转换为直流信号。
通过二极管整流,可以将交流电源转换为直流电源,以满足电子设备对直流电源的需求。
2、稳压二极管还可以作为稳压器使用。
在稳压电路中,通过合理连接二极管和电阻,可以实现对电压的稳定。
3、开关由于二极管具有导通和截止的特性,可以将其应用到开关电路中。
在开关电路中,二极管可以控制电流的通断,实现对电路的控制。
4、检波二极管还可以用作检波器。
在无线电接收机中,二极管可以将射频信号转换为音频信号,实现信息的接收和解调。
二、三极管的概念和用途三极管是一种具有三个电极的半导体器件,分为发射极、基极和集电极。
三极管具有放大、开关等功能,是现代电子设备中不可或缺的器件。
1、放大在放大电路中,三极管可以对输入信号进行放大处理。
通过合理设置电路参数,可以实现对电压、电流和功率等信号的放大。
2、开关与二极管类似,三极管也可以用作开关。
通过控制基极电流,可以实现对集电极与发射极之间的电流通断控制。
3、振荡在振荡电路中,三极管可以实现信号的自激振荡。
通过反馈电路的设计,可以使三极管产生稳定的振荡信号。
4、调制在通信系统中,三极管可以用于信号的调制。
通过三极管的放大和调制功能,可以实现对射频信号等信息的传输。
三、晶体管的概念和用途晶体管是一种半导体器件,是二极管的发展和改进,是现代电子技术的重要组成部分,被广泛应用于放大、开关、振荡和数字逻辑电路等领域。
1、放大晶体管可以作为放大器使用,实现对信号的放大处理。
晶体管的放大能力较强,可以应用于音频放大、射频放大等领域。
2、开关晶体管也可以用作开关。
与三极管类似,晶体管可以实现对电路的控制,用于开关电源、数码电路等领域。
三极管和二极管一、介绍三极管和二极管二极管是一种电子元件,它有两个电极,分别为阳极和阴极。
在正向电压下,电流可以流过二极管,而在反向电压下,电流将被阻止。
因此,二极管通常用于整流器、稳压器和信号检测等应用中。
三极管是另一种电子元件,它由三个区域组成:发射区、基区和集电区。
基区控制从发射区到集电区的电流。
当正向偏置时,三极管可以工作在放大器模式下;当反向偏置时,它可以工作在开关模式下。
三极管通常用于放大器、开关和振荡器等应用中。
二、二极管的类型1. 硅二极管硅二极管是最常见的类型之一。
它有一个PN结,并且具有高的热稳定性和低的漏电流。
2. 锗二极管锗二极管比硅二极管更早被发明,并且具有较低的噪声水平和较高的灵敏度。
但是,锗材料对温度变化非常敏感。
3. 高速二极管高速二极管具有非常短的恢复时间,可以快速地从导通到截止转换。
它们通常用于高频应用中。
4. 肖特基二极管肖特基二极管是一种非常快速的二极管,它具有低的反向电流和较小的开关时间。
它们通常用于高频应用中。
三、三极管的类型1. NPN三极管NPN三极管是最常见的类型之一。
在正向偏置时,电流从发射区流向集电区。
当基区被注入电流时,它将控制从发射区到集电区的电流。
2. PNP三极管PNP三极管与NPN三极管相似,但是在正向偏置时,电流从集电区流向发射区。
当基区被注入电流时,它将控制从集电区到发射区的电流。
3. 功率三极管功率三极管可以处理大量功率并能够承受高压和高温度。
它们通常用于放大器、开关和变换器等应用中。
4. 双极性晶体管(BJT)BJT是一种双向传输器件,可以作为放大器或开关使用。
它由两个PN 结组成,其中一个是NPN结,另一个是PNP结。
四、应用1. 二极管的应用(1)整流器:二极管可以将交流电转换为直流电。
(2)稳压器:二极管可以用作稳压器的关键元件。
(3)信号检测:二极管可以检测并放大无线电频率信号。
2. 三极管的应用(1)放大器:三极管可以放大电路中的信号。
二极管三极管主要参数
二极管参数:
1.额定电流:额定电流是指二极管可以承受的最大电流流量,一般二极管的额定电流有6mA、1mA、500μA、100μA以及1μA等;
2.最大耗散功率:最大耗散功率是指二极管在额定电压下最大可以耗散的功率;
3.集电极和发射极漏电流:不同的二极管集射极的漏电流不同,一般有2mA/1mA/500μA/100μA/1μA等;
4.阈值电压、切断电压:阈值电压是指二极管的前向电压,一般有0.3V/0.55V/0.65V/0.7V/0.75V等;切断电压是指二极管的反向电压,一般有5V/6V/7V/8V/10V/12V等;
5.上升沿时间和下降沿时间:上升沿时间是指二极管从低电压到高电压的时间,一般有2ns/4ns/8ns/10ns等;下降沿时间是指二极管从高电压到低电压的时间,一般有2ns/3ns/4ns/5ns/7ns等;
6.截止电压:截止电压是指二极管的前向电压达到一定的电压,二极管的结构发生变化,从而限制电流流过的电压,一般有
0.7V/1V/3V/4V/5V/6V等;
7.正向电容:正向电容是指二极管的输入端电容,一般有
100pF/250pF/500pF/750pF/1000pF/1500pF/2000pF等;
三极管参数:
1.额定电流:额定电流是指三极管可以承受的最大电流流量,一般三极管的额定电流有3mA/2mA/1mA/500μA/200μA等;
2.最大耗散功率:最大耗散功率是指三极管在额定电压下。
二极管和三极管原理二极管原理:二极管是一种有两个电极(即阴极和阳极)的半导体器件。
它基于PN结的特性,PN结是由P型半导体和N型半导体直接相接而形成的结构。
在正向偏置电压下,P型半导体为正极,N型半导体为负极,形成正向电流。
而在反向偏置电压下,P型半导体为负极,N型半导体为正极,形成反向电流。
二极管的主要原理是PN结的单向导电性。
当二极管正向偏置时,P区与N区之间的电子就会向前移动,同时空穴则向后移动,形成正向电流。
而在反向偏置时,由于PN结上有一个势垒,阻碍了电子和空穴的移动,所以几乎没有电流通过。
因此,二极管可以用来控制电流的流向。
二极管的特性使其在电子设备中有广泛的应用。
例如,它可以用作整流器,将交流电转换为直流电。
当正弦波信号通过二极管时,只有正半周期能通过,负半周期将被阻止,从而将交流电转换为直流电。
此外,二极管还可用于稳压电路、振荡器等。
三极管原理:三极管是一种三个电极(即基极、发射极和集电极)的半导体器件。
它是由两个PN结(即P型和N型)组成的。
PNP型和NPN型是两种常见的三极管。
PNP型的集电极和基极为负极,发射极为正极;NPN型的集电极和基极为正极,发射极为负极。
三极管的原理是基于PNP或NPN结的放大作用。
当三极管的基极接受到一个小信号电流时,这个电流通过PN结的放大作用,导致大量的电子或空穴流向集电极。
这样,三极管就能够将小信号放大成大信号。
具体来说,当三极管处于截止状态时,集电极和发射极之间的电流非常小。
当三极管处于饱和状态时,集电极和发射极之间的电流非常大。
通过控制基极电流的大小,可以在截止和饱和之间控制三极管的工作状态,从而实现对信号的放大。
三极管具有放大、开关、振荡等功能,因此在电子电路中有广泛的应用。
例如,三极管可以用于构建放大器,将小信号放大到足够大的程度。
此外,它还可以用于逻辑门电路、时钟发生器等。
二极管和三极管的形成机理和工作原理二极管(Diode)是一种非线性电子元件。
它有两个电极,即正极(P 型)和负极(N型)。
结构上,P型材料有过剩的空穴而N型材料有过剩的自由电子。
这两种类型的材料在接触的区域形成一个PN结。
PN结在二极管中起到了关键作用。
形成机理:形成PN结的过程涉及半导体物理学中的杂质掺杂和结构设计。
杂质掺杂是将少量的杂质(掺杂剂)引入到半导体材料中。
在制造P型半导体时,将元素如硼(B)、镁(Mg)等加入到硅(Si)材料中。
在制造N型半导体时,将元素如磷(P)、砷(As)等加入到硅材料中。
杂质的加入会改变半导体材料的电子结构,形成P型和N型半导体。
当将P型和N型半导体材料连接在一起时,形成PN结。
在PN结区域,P型半导体中的空穴和N型半导体中的自由电子互相扩散。
当空穴和自由电子相遇时,它们会发生复合。
这会在PN结区域形成一个较窄的无载流子(少数载流子)区域,也被称为耗尽区。
在这个区域内,材料中的正电荷和负电荷会形成静电场。
这个静电场会阻止进一步的扩散,形成一个稳定的电势差。
工作原理:二极管的工作原理基于PN结的电流流动特性。
当二极管的正极(P型材料)与正电压连接,负极(N型材料)与负电压连接时,称为正向偏置。
在这种情况下,耗尽区变窄,正电荷和负电荷的静电场减弱。
这使得自由电子可以轻松地越过电位垒,流经二极管。
这种流动会产生一个正向电流,在电路中流经二极管。
当二极管的正极与负电压连接,负极与正电压连接时,称为反向偏置。
在这种情况下,耗尽区变宽,静电场增强。
这会扩大电位垒,使得自由电子无法越过它。
因此,在反向偏置下,几乎没有电流通过二极管。
只有在反向电压达到杂质掺杂引入时的峰值电压(称为击穿电压)时,电流才会流动。
此时,二极管处于击穿状态。
二极管在电子学中有许多应用。
最常见的应用是作为整流器,将交流电转换为直流电。
它也用于电压稳压器、振荡器、开关等。
二极管的关键特性是具有低导通电阻和高击穿电压。
三极管并联二极管
三极管并联二极管是一种常见的电路组合,它可以用于放大、开关、稳压等电路中。
在这种组合中,三极管和二极管的特性相互补充,可以实现更加稳定和可靠的电路运行。
我们来看看三极管的特性。
三极管是一种三端器件,包括基极、发射极和集电极。
当在基极加上一个正向电压时,会使得发射极和集电极之间的电流增大,从而实现放大作用。
同时,三极管还可以用作开关,当基极电压为高电平时,三极管导通,当基极电压为低电平时,三极管截止。
然而,三极管也存在一些缺点,比如它的饱和电压较高,容易产生热失控等问题。
这时候,二极管就可以发挥作用了。
二极管是一种两端器件,包括正极和负极。
当在正极加上一个正向电压时,会使得负极和正极之间的电流增大,从而实现稳压作用。
同时,二极管还可以用作保护元件,当电路中出现反向电压时,二极管会将电流导向地,从而保护其他元件不受损坏。
将三极管和二极管并联在一起,可以实现更加稳定和可靠的电路运行。
比如,在放大电路中,三极管可以实现信号的放大,而二极管可以实现稳压作用,从而保证输出信号的稳定性。
在开关电路中,三极管可以实现开关功能,而二极管可以实现保护功能,从而保证电路的安全性。
在稳压电路中,二极管可以实现稳压作用,而三极管可以实现调节作用,从而保证输出电压的稳定性。
三极管并联二极管是一种常见的电路组合,它可以用于放大、开关、稳压等电路中。
在这种组合中,三极管和二极管的特性相互补充,可以实现更加稳定和可靠的电路运行。

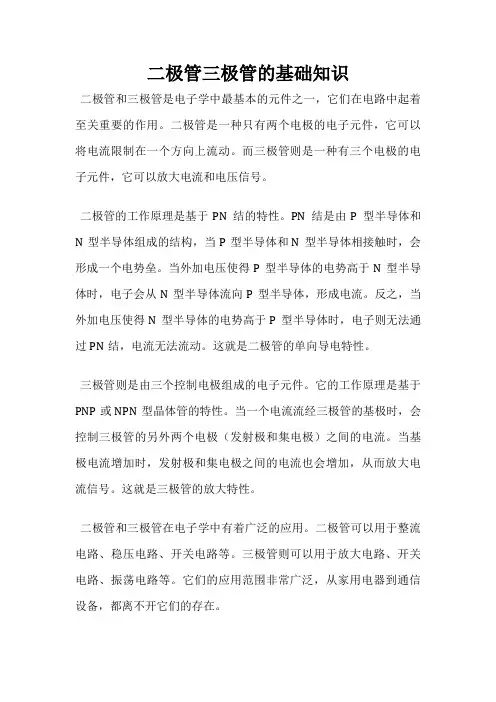

二极管三极管的基础知识
二极管和三极管是电子学中最基本的元件之一,它们在电路中起着至关重要的作用。
二极管是一种只有两个电极的电子元件,它可以将电流限制在一个方向上流动。
而三极管则是一种有三个电极的电子元件,它可以放大电流和电压信号。
二极管的工作原理是基于PN结的特性。
PN结是由P型半导体和N型半导体组成的结构,当P型半导体和N型半导体相接触时,会形成一个电势垒。
当外加电压使得P型半导体的电势高于N型半导体时,电子会从N型半导体流向P型半导体,形成电流。
反之,当外加电压使得N型半导体的电势高于P型半导体时,电子则无法通过PN结,电流无法流动。
这就是二极管的单向导电特性。
三极管则是由三个控制电极组成的电子元件。
它的工作原理是基于PNP或NPN型晶体管的特性。
当一个电流流经三极管的基极时,会控制三极管的另外两个电极(发射极和集电极)之间的电流。
当基极电流增加时,发射极和集电极之间的电流也会增加,从而放大电流信号。
这就是三极管的放大特性。
二极管和三极管在电子学中有着广泛的应用。
二极管可以用于整流电路、稳压电路、开关电路等。
三极管则可以用于放大电路、开关电路、振荡电路等。
它们的应用范围非常广泛,从家用电器到通信设备,都离不开它们的存在。
二极管和三极管是电子学中最基本的元件之一,它们的工作原理和应用非常重要。
对于电子工程师和电子爱好者来说,深入了解二极管和三极管的原理和应用,可以帮助他们更好地设计和维护电子设备。
晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。
晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。
1、特点:晶体三极管(简称三极管)是内部含有2个PN结,并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。
为了便于比较,将晶体管三种接法电路所具有的特点列于下表,供大家参考。
名称共发射极电路共集电极电路(射极输出器)共基极电路输入阻抗中(几百欧~几千欧)大(几十千欧以上)小(几欧~几十欧)输出阻抗中(几千欧~几十千欧)小(几欧~几十欧)大(几十千欧~几百千欧)电压放大倍数大小(小于1并接近于1)大电流放大倍数大(几十)大(几十)小(小于1并接近于1)功率放大倍数大(约30~40分贝)小(约10分贝)中(约15~20分贝)三极管的导通条件:三极管的导通条件是:发射结加正向电压,集电结加反向电压。
1、三极管的管脚顺序要接正确,像8050的,有字的面朝自己,
分别是ebc;
2、电解电容极性要接正确,外壳有标负极;
3、led的极性也要正确,管脚长的,或是小三角的是正极;
4、滑动变阻器的顺序要正确,调节脚和固定脚要一致;
〔三极管有NPN和PNP两个类型,它们的三个管脚分别为:集电极c、基极b、发射极e,三个管脚接线:NPN型管,集电极c和基极b, 与电源正端连接,发射极e,与电源负端连接〔相当于接地,通常规定电源负端的电位为零,称为地〞〕;PNP型管,集电极c和基极b, 与电源负端连接,发射极e,与电源正端连接。
以上是三极管根本工作电路。
另外,三极管还有三种放大电路:即共发射极放大电路,共基极放大电路,共集电极放大电路。
〕
PNP
发光二极管正负极的判断〔肉眼观察灯头较小的是正极稍大的是负极〕。
二极管和三极管以及场效应晶体管作用
二极管、三极管和场效应晶体管(FET)都是半导体器件,它们在电子学中发挥着重要的作用。
以下是它们的主要作用:
1.二极管(Diode):
•作用:二极管是一种两端具有不同导电性的半导体器件。
其主要作用是实现电流在一个方向上的导通,而在反方向上的阻
断。
这种性质使得二极管常被用作整流器,将交流电信号转换为
直流电信号。
2.三极管(Transistor):
•作用:三极管是一种三层结构的半导体器件,分为发射极、基极和集电极。
通过在基极的电流控制,可以调节从发射极
到集电极的电流。
这使得三极管可以被用作放大器、开关和信号
调节器。
在数字电子电路中,三极管构成了逻辑门和存储器等组
件。
3.场效应晶体管(Field-Effect Transistor,FET):
•作用:场效应晶体管是一种通过电场控制电流的半导体器件。
FET有两种主要类型:金属氧化物半导体场效应晶体管
(MOSFET)和绝缘栅场效应晶体管(IGFET)。
FET在放大、开
关和调节电流方面类似于三极管,但是FET的控制电流是通过电
场而不是电流实现的,这使得FET在某些应用中更有效。
总体而言,这些半导体器件在电子电路中扮演着不同的角色,能够完成信号的放大、开关、整流等功能,是现代电子技术中不可或缺的组成部分。
二极管和三极管TT 二极管:二极管,又称半导体二极管,是由半导体器件组成的一种基本电子元件。
由于晶体结构特殊,二极管在加一定量电流或电压施加后可以改变方向的性质,发挥其作准双向控制电路的功能,有正反接两用、正片和反片两种基本类型,可组成多种电子电路。
二极管在1948年发明,之后它被广泛应用在电子元件中,几乎组成所有电子领域,比如计算机、通信技术和电子系统中。
二极管可以被看作一种发射器,它从根本上讲是金属和半导体的结合体,具有接收和发射功能。
它有两端,其中一端由半导体材料组成,另一端是金属极。
半导体极端一般有两种状态,即开路和短路,它们可以影响整个电路的运行情况。
二极管还有正反接两用的特性,这对现代电子设备的发展提供了可靠的保证。
三极管:三极管是一种由三个极性组成的半导体器件,由一个发射极、接收极和控制极组成。
它利用输入信号控制输出信号的特性而闻名,是一种重要的信号放大器,可多用于高频器件、收发器件和模拟电路中。
三极管的特性是由三个极性的晶体管组成,其中包括发射极、基极和集电极三部分,它们之间有固定的连接性。
发射极是电子控制的起点,基极的电压可以影响发射极的发射电流流动,集电极则可以收集控制基极电压输出的电流,相较于二极管,三极管具有更加精细灵敏的控制功能。
三极管以其灵敏度和可靠性深受用户青睐,在今天的电子产品中几乎随处可见。
尤其是在电子产品的电源供给部件里,它可以使电子芯片在介质环境变化时自动调节电压大小,保证芯片的正常运行。
它还可以用于电子电路的脉冲记数、测量和控制,改善和加速电子电路的操控性能,帮助用户提升整体的制作水平。
二极管三极管
二极管和三极管也称为半导体管,是由半导体和晶体管以及金属
膜与其他长的材料制成的电子元件,它们在电子学上被广泛应用,是
现代电子技术中最基本的元件之一。
由于它们具有很强的电压稳定性、少部件、体积小等优点,因此主要用于控制电路中。
二极管是一种只有两极的半导体电子元件,它通常具有半导体和
金属膜等电子器件。
它是用于控制电路中,可用于半波整流、增加电
压稳定性、减少抗干扰性等功能。
三极管是一种只有三极的半导体电子元件,它具有三层P类半导
体和它的金属膜或其他复合结构的电子器件。
它主要用于放大电路,
例如模拟电路、放大电路、滤波电路等,采用三极管可实现快速响应
和很强的信号增益功能。
在电子领域中,二极管和三极管都是重要的电子元件,它们具有
独特的电平特性和稳定性,可以用于控制电路或放大电路中,在电子
工程中都有重要的市场地位。
它们都有一定的使用范围,不同工程不同设备之间的使用方法也有所
不同,要根据要解决问题的实际情况灵活选择。
由于可以满足不同
的需求,二极管和三极管还可以用于微控制器和数字信号处理器等其
他应用中。
总之,二极管和三极管是电子工程领域中最基本的元件,它们被
广泛地应用于控制电路和放大电路中,具有很强的电压稳定性、少部件、体积小,以及减少抗干扰性等优点,是现代电子技术中重要的电
子元件。
二极管和三极管常识介绍一、二极管1.二极管的结构和工作原理二极管由两个半导体材料,P型半导体和N型半导体组成,通过半导体材料的p-n结而形成。
P型材料中的空穴与N型材料中的电子在p-n结附近发生复合,形成空穴区和电子区。
当给二极管正向偏压时,使得电子从N区向P区移动,空穴从P区向N区移动,形成电流通路,此时二极管处于导通状态;当给二极管反向偏压时,使N区成为负极,P区成为正极,p-n结两侧形成空间电荷区,电流不能流动,此时二极管处于绝缘状态。
2.二极管的特性(1)单向导电性:二极管只能在正向偏置时导电,不能在反向偏置时导电。
(2)电流与电压关系:在正向偏置时,二极管的电流与电压之间呈指数关系,即电流随着电压的增大而迅速增大。
(3)截止电压与饱和电流:二极管的正向截止电压是指在正向偏置电压小于截止电压时,二极管停止导通。
而饱和电流是指二极管在正向偏置下,通过的最大电流。
(4)温度特性:二极管的导电性能与温度有关,通常情况下,温度升高,二极管导电情况变差。
3.二极管的应用(1)整流器:利用二极管的单向导电性,可以将交流电转换为直流电。
(2)保护电路:在电子电路中,二极管常用于过电压保护电路中,当电压超过一定范围时,二极管会导通,将多余的电压分流至地。
(3)发光二极管(LED):利用二极管的发光特性,可以将电能转化为光能,常用于指示灯、显示器等设备中。
二、三极管1.三极管的结构和工作原理三极管由三个半导体材料组成,分别为P型半导体、N型半导体和N 型半导体或P型半导体。
三极管的三个区域分别称为基极(B)、发射极(E)和集电极(C)。
当在基极和发射极之间加一个较小的正向电压时,形成一个PN结,即为二极管的结构;而当再在集电极和发射极之间加一个正向电压时,就会形成两个PN结,即为三极管的结构。
这种结构使得三极管能够处于放大器状态。
2.三极管的工作状态三极管有四种工作状态,分别为截止、放大、饱和和反转。
(1)截止状态:当基极电压为0V或很低时,三极管处于截止状态,此时发射极和集电极之间阻断。
三极管和二极管原创文档:基础电子元件——二极管和三极管一、引言电子技术的发展离不开各种电子元件的应用,其中二极管和三极管是最基础也是最常用的两种元件。
本文将介绍二极管和三极管的基本原理、结构和应用。
二、二极管1. 原理二极管是一种具有两个电极的半导体器件。
它由P型(正向偏置)和N型(反向偏置)半导体材料组成。
当施加正向电压时,二极管导通,电流可以流过;当施加反向电压时,二极管截止,电流无法通过。
2. 结构二极管一般由P-N结组成,其中P型半导体(阳极)与N型半导体(阴极)通过结混合在一起。
这种结构使得当正向电压大于二极管的向前电压(正向压降)时,电流可以通过。
3. 应用二极管作为一种最基本的电子元件,广泛应用于各个领域。
常见的应用包括:- 整流器:二极管可以将交流电信号转换为直流电信号,使其适用于电子设备的使用。
- 信号检测器:二极管可以用来检测信号的存在和强度,例如无线电中的调谐系统。
三、三极管1. 原理三极管是一种具有三个电极的半导体器件,包括基极、发射极和集电极。
它的主要功能是放大电流和控制电流流动。
2. 结构三极管通常由两个P型半导体片和一个N型半导体片组成。
这种结构产生了两个PN结,形成P-N-P或N-P-N的结构。
其中NPN型和PNP型是最常见的两种三极管。
3. 应用三极管作为一种重要的电子元件,广泛应用于各种电子电路中。
常见的应用包括:- 放大器:三极管可用作放大电路的核心元件,将输入信号的弱电流或弱电压放大到足够大的水平。
- 开关:三极管可以将微弱信号控制一个较大电流或电压,用于开关应用。
四、总结二极管和三极管作为基础的电子元件,具有重要的应用价值。
二极管主要用于整流和信号检测,而三极管主要用于放大和开关。
了解二极管和三极管的基本原理、结构和应用,对于理解电子技术的发展和应用具有重要意义。
以上是对二极管和三极管的介绍,希望能对读者有所帮助。
对于更深入的学习和应用,建议进一步学习有关电子电路和电子器件的知识。
二极管(diode)和三极管(triode)二极管的应用非常广泛。
几乎所有的电路中,都要用到二极管。
①二极管的特点、原理和表示。
晶体二极管是一个由P型半导体和N型半导体形成的P-N结,在界面处两侧形成空间电荷层,有自建电场。
二极管最重要的特性就是单向导电性。
在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
当没有外加电压时,由于P-N结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等,这样就处于电平衡状态。
当施加正向电压时,外界电场和自建电场的互相抵消使载流子的扩散电流增加引形成正向电流。
当施加反向电压时,外界电场和自建电场进一步加强,形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流。
当外加的反向电压增高到一定程度,P-N结空间电荷层中的电场强度达到临界值产生载流子的倍增过程,产生大量电子空穴对,产生了数值很大的反向击穿电流,这就是二极管的击穿现象。
二极管在电路中常用“D”加数字表示,如: D8表示编号为8的二极管。
②二极管的分类。
按照所用的半导体材料,可分为硅二极管(Si管)和锗二极管(Ge管)。
按照用途,可分为稳压二极管、开关二极管、检波二极管、整流二极管等。
按照管芯结构,可分为点接触型二极管、面接触型二极管及平面型二极管。
三极管内部含有2个P-N结,并且具有放大能力的的器件。
①三极管的原理、分类和表示。
三极管顾名思义具有三个电极。
前面我们提到的二极管是由一个PN结构成的,而三极管由两个PN结构成,共用的一个电极成为三极管的基极(用字母b表示)。
其他的两个电极成为集电极(用字母c表示)和发射极(用字母e表示)。
由于不同的组合方式,形成了一种是NPN型的三极管,另一种是PNP型的三极管。
这两种类型的三极管从工作特性上可互相弥补。
比如OTL电路中的对管就是由PNP型和NPN型配对使用。
三极管在电路中常用“Q”加数字表示,如:Q10表示编号为10的三极管。
