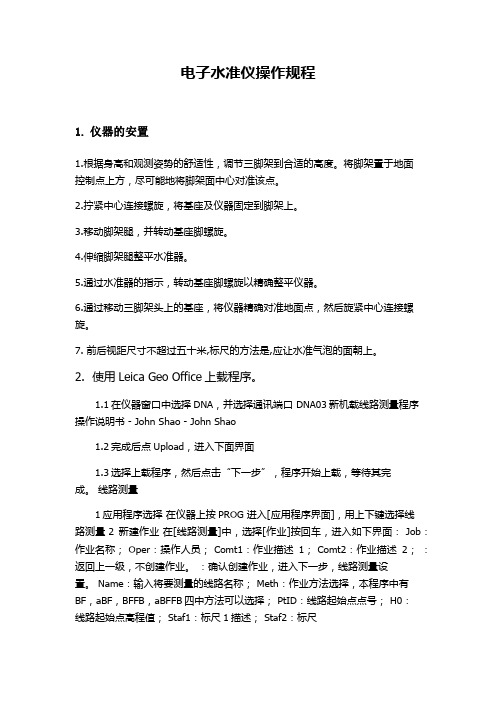

电子水准仪操作步骤

电子水准仪操作规程1.仪器的安置1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。

将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。

2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。

3.移动脚架腿，并转动基座脚螺旋。

4.伸缩脚架腿整平水准器。

5.通过水准器的指示，转动基座脚螺旋以精确整平仪器。

6.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。

7. 前后视距尺寸不超过五十米,标尺的方法是,应让水准气泡的面朝上。

2. 使用Leica Geo Office上载程序。

1.1在仪器窗口中选择DNA，并选择通讯端口 DNA03新机载线路测量程序操作说明书 - John Shao - John Shao1.2完成后点Upload，进入下面界面1.3选择上载程序，然后点击“下一步”，程序开始上载，等待其完成。

线路测量1应用程序选择在仪器上按PROG 进入[应用程序界面]，用上下键选择线路测量 2新建作业在[线路测量]中，选择[作业]按回车，进入如下界面： Job：作业名称； Oper：操作人员； Comt1：作业描述1； Comt2：作业描述2；：返回上一级，不创建作业。

：确认创建作业，进入下一步，线路测量设置。

Name：输入将要测量的线路名称； Meth：作业方法选择，本程序中有BF，aBF，BFFB，aBFFB四中方法可以选择； PtID：线路起始点点号； H0：线路起始点高程值； Staf1：标尺1描述； Staf2：标尺3. 描述；2.1线路测量方法选择线路测量方法中有BF双转点模式；BF常规模式；aBF往测（奇数站后前，偶数站前后）；aBF返测（奇数站前后，偶数站后前）；aBFFB往测（奇数站后前前后，偶数站前后后前）；aBFFB返测（奇数站前后后前，偶数站后前前后）；使用方向键选择返测或双转点测量模式。

1.选择BF双转点测量模式：2、选择BF常规测量模式： 3.选择BFFB双转点测量模式：4、选择BFFB常规测量模式： 5、选择aBF返测模式： 6、选择aBF常规测量模式： 7、选择aBFFB返测模式： 8、选择aBFFB返测模式：选择方法后直接用进入下一步，进入常规或往测测量模式。

DNA03电子水准仪使用说明一、设备准备1.将DNA03电子水准仪放置在平稳的水平面上，确保仪器稳定并不会被振动或移动。

2.检查电子水准仪的电源电量，确保足够使用一段时间。

3.清理仪器的镜头和测量引导系统，确保没有灰尘或杂质影响测量结果。

二、测量操作1.打开电子水准仪的电源开关，等待仪器初始化完成。

2.设置仪器的水平线对准方式，可以通过仪器菜单进行设置，常用的有自动调平和手动调平两种方式。

-自动调平：仪器会自动通过内部调平器将仪器水平，适用于较为平整的场地。

-手动调平：需要使用调平螺丝和气泡水平管来调整仪器的水平状态，适用于复杂场地。

3.选择测量模式，DNA03电子水准仪提供了单次测量和连续测量两种模式。

-单次测量模式：适用于测量单个点的水平差，按下测量按钮即可进行一次测量。

-连续测量模式：适用于连续测量多个点的水平差，按下测量按钮后，仪器会自动测量并显示结果。

4.当仪器稳定后，将测量引导系统对准测量点，确保镜头准确瞄准。

5.按下测量按钮，待仪器完成测量后，读取并记录测量结果。

6.如果使用连续测量模式，将测量引导系统对准下一个测量点，重复步骤4-5三、维护保养1.使用完毕后，关闭电子水准仪的电源开关。

2.清理仪器表面和镜头，可以使用干净的布轻轻擦拭，不要用水或化学溶剂直接清洗。

3.检查仪器的调平系统，确保其调整螺丝和气泡水平管的状态良好。

5.充电电子水准仪的电池，确保电量充足。

四、注意事项1.在使用DNA03电子水准仪时，要注意避免长时间的暴露在高温或低温环境中，以防损坏仪器的内部元件。

2.使用过程中，应尽量避免仪器受到强烈的震动或撞击，如需要将仪器搬运，应采取适当的防护措施。

3.避免直接暴露在阳光下，以免影响测量结果，可以使用遮阳板进行防护。

4.在使用连续测量模式时，连续测量点的间隔时间要足够，以确保仪器有足够的时间进行测量和计算结果。

5.当电池电量较低时要及时充电，以免影响使用。

通过以上设备准备、测量操作和维护保养的具体步骤，可以帮助用户正确使用DNA03电子水准仪，并保证测量结果的准确性和可靠性。

1．关于天宝DINI 12 电子水准仪道路路线测量的操作流程首先架站整平，按在主测量界面按在线路测量模式界面按下在input line number 提示下的空格内输入线路测量点号，按在sequence of measurem 模式提示下，按Bf :后视—前视BFFB：后视—前视—前视—后视BFBF：后视—前视—后视—前视BBFF：后视—后视—前视—前视点ok下面对应的键进入下一模式。

在inp benchmark height 提示下，输入基站点高程，点击ok对应得键进入测量状态。

照准后视点back 开始测量。

搬站换站时可不关机，假如关机，换站后开机即可照准测量，不需重新设置。

假如一个测段测量结束，点击end of line end withclosing benchmark 是否闭合到基点，点击Sh:起始点和终点的高程之差. 如果您的起始点高程是635 并且您的终点的高程是634 那Sh 就是–1.00.Dz: 如果您测量的是闭合环,那这个值就是最后一点的高程(您输入的)和有仪器测量所得的高程之差.Db:后视点距离的总和Df:前视点的距离的总和2．关于路线测量过程中，重新测量的问题以及若干操作问题。

Repeat measurement 重新观测和repeat station 重新架站观测假如不移动测站按重新观测Repeat measurement 下面对应得按键，假如需要移动测站，点击repeat station 下面对应的按键重新架站观测，重新架站观测需要重新照准后视点，重新定向，以方便数据文件格式的保存和符合测量模式需要。

在线路测量时，注意屏幕右上方提示是照准后视点back还是照准前视fore根据仪器提示进行严密操作。

3．水准仪的校正与检验1〉水准标尺的校正检验：整平好水准仪后，照准竖立的标尺，并使标尺的边缘棱线与望远镜的纵丝重合，这时若圆水准器的气泡不居中，改正圆水准器的校正螺丝使气泡居中，然后旋转标尺90度，重复上述操作，直到气泡居中为止，此时圆水准器的水平轴与标尺平行。

电子水准仪的使用说明一、准备工作1.选择合适的测量位置：电子水准仪需要建立在平稳坚固的基础上才能保证准确的测量结果。

因此，在使用前应确保测量点的地基平整稳固。

2.开启电源：电子水准仪通常需要使用电池供电，所以在使用之前需要确保电池电量充足。

同时，还需要根据仪器的操作说明打开电源开关。

3.校准仪器：仪器在生产和运输过程中可能会发生偏差，因此在测量前需要进行仪器的校准。

校准方法一般会在仪器的使用说明书中详细介绍。

二、测量步骤1.放置仪器：根据测量要求，选择合适的位置放置仪器。

通常情况下，仪器应该放置在测量位置的中心，确保视野开阔，减少误差。

2.建立参考点：为了保证测量的准确性，需要在测量点周围建立起一定数量的参考点，这些点应该离测量点较近，并且高程应该保持平均分布。

3.操作仪器：在准备工作完成后，可以开始操作仪器。

首先，通过调节仪器的脚螺丝，让仪器水平。

然后，按照仪器的使用说明调整测量参数，如测量距离、测量精度等。

4.开始测量：将仪器对准参考点，通过观察仪器显示屏的数据，调整仪器朝向和测量高差。

确保仪器稳定之后，可以开始进行测量。

5.记录数据：在测量过程中，仪器会自动记录测量数据。

可以通过仪器的存储功能将数据保存下来，或者直接通过蓝牙或USB接口将数据传输到计算机或其他设备上。

6.分析结果：将测量数据导入计算机后，可以通过专业的测量软件进行数据分析和处理，得出测量结果。

三、注意事项1.保护仪器：电子水准仪是一种精密仪器，在使用过程中应该特别注意保护。

避免碰撞、震动或长时间的暴露在高温、潮湿的环境中。

2.定期校准：仪器在使用一段时间后，可能会由于各种原因产生误差，因此需要定期进行校准。

一般建议每隔一段时间，或者进行一定数量的测量后进行校准。

3.防止干扰：在测量过程中，应尽量避免外界的干扰。

比如说，尽量在无风、无辐射的环境下进行测量，避免高压电线等干扰因素。

4.处理测量误差：在实际测量中，难免会发生一些误差。

数字水准仪水准仪安全操作及保养规程一、前言数字水准仪是一种高精度的测量仪器，在各种工程测量中得到广泛应用。

为了保证数字水准仪的正确、有效使用，必须要掌握其安全操作和保养规程。

二、数字水准仪操作规程2.1 前期准备1.确保数字水准仪内部电池有充足电量，并充满气泡液。

2.确保水准仪测量基面（如测量三脚架）平整稳固，并强制执行基面的检查过程。

3.细心检查气泡管。

如果液面不在刻线上，调整气泡管中的导高螺丝，使得液面与刻线平齐。

2.2 启动1.打开数字水准仪电源。

2.根据实际情况调整目标板（光电接收器）的高度，使其与被测物体水平。

3.在可被视线上，将视标线图案与目标板图案重合，调节目标板位置，使得目标板确切地位于水平方向上。

2.3 停止1.关闭数字水准仪电源。

2.保护数字水准仪，防止其被撞击，摔落或者遭受其他损坏。

3.清理面前的工具和测量基面，以便下次使用。

三、数字水准仪保养规程为了保持数字水准仪的精度和使用寿命，必须注意进行日常的保养和维护。

3.1 清洗1.用干净的、柔软的棉布擦拭数字水准仪光学部件表面。

在擦拭之前先用气吹去灰尘和污垢。

2.用常温、纯净的清水轻轻地喷洒到表面，并再次擦拭至干燥。

3.不能使用化学性质的洗涤剂清洗。

3.2 维护1.要定期检查液位，并在必要时更换气泡液。

2.在气温变化较大的地方使用数字水准仪时，可以在使用前将水准仪置于同一温度下约半小时，以消除温度对测量的影响。

3.不能拆除任何外部零件或内部元件，除非这是由制造商授权的，并且只在正式维修人员的协助下进行。

四、数字水准仪安全规程数字水准仪在使用过程中必须注意安全规程。

1.不能将数字水准仪暴露在高温、潮湿环境中。

2.不能让其他人或动物走过数字水准仪的测量目标。

3.不能让异物附着在光学器件表面，否则将影响数字水准仪的精确度。

4.在使用数字水准仪时应使用3脚架或支撑标准，确保在平稳、安全的测量基面上使用。

五、总结作为一种高精度的测量仪器，数字水准仪在使用时必须遵循严格的操作流程和维护规程。

电子水准仪操作规程操作规程一、安全须知1.操作人员必须熟悉并遵守电子水准仪的操作规程和注意事项。

2.操作前必须检查电子水准仪的工作状态，确保仪器正常。

3.操作人员必须正确佩戴安全帽、安全鞋等个人防护装备，确保人身安全。

4.操作地点必须平坦且无杂物，确保操作的准确性和安全性。

5.操作时应保持仪器稳定，防止意外碰撞或跌落。

6.在进行高度测量时，周围不能有较大的震动，以免影响测量精度和准确性。

二、电子水准仪的操作步骤1.准备工作a.将电子水准仪放置在平稳的地面上，确认其稳定。

b.打开电子水准仪的电源开关，进行开机自检。

c.校准电子水准仪，确保测量的准确性。

2.基本操作a.在操作前，先将电子水准仪放置在基准点上，保持仪器的稳定。

b.启动电子水准仪，并选择相应的测量模式。

c.对准目标点，确保水平泡在圆心位置，读取仪器的测量结果。

d.根据需要，可以进行平差或修正，得到更加准确的测量结果。

3.高度测量a.在确定高程基准点后，将电子水准仪放置在基准点上，进行安装和校准。

b.启动电子水准仪的高度测量功能。

c.对准目标点，确保水平泡在圆心位置，读取仪器的测量结果。

d.根据需要，可以进行平差或修正，得到更加准确的高度测量结果。

4.数据处理a.将测量得到的数据记录下来，并进行数据处理。

b.对数据进行分析和比对，在计算时考虑误差和精度要求。

c.生成测量结果报告，并进行保存和备份。

5.关机和保养a.使用完毕后，及时关闭电子水准仪的电源开关。

b.清理和保养电子水准仪，防止灰尘和污物进入仪器内部。

c.定期检查和维护电子水准仪，确保仪器的正常运行。

三、注意事项1.在操作过程中，应保持仪器的稳定，避免意外碰撞和跌落。

2.操作人员应正确佩戴个人防护装备，防止意外伤害。

3.操作时要注意周围环境，避免有较大的震动干扰测量结果。

4.操作人员应严格按照操作规程进行操作，确保测量的准确性和可靠性。

四、操作中常见问题及处理1.仪器读数不稳定：检查仪器是否摆放在平稳的地面上，是否有外界干扰，是否需要校准。

LeicaDNA03电子水准仪简要操作说明1 仪器的基本设置⑴仪器的基本介绍图1图11 聚焦：黑条表示该栏为活动栏2 符号3 软按键4 电源开关键5 圆水准器6 固定键（左边一列键）：具有固定功能的按键7 固定键第二功能：用[shift]加固定8 输入键：输入数字、键起动第二功能字母和特殊字符9 定位键：功能的变化与应用有关10 回车键设置测量模式键用户自定义键，功能菜单中的任意一项功能都可定义给它测量程序键数据管理器一步步退出测量程序、功能或修改模式，恢复原来的参数，取消/停止测量键开关第二功能键（SET OUT，INV，FNC，MENU，LIGHTING，PgUp，PgDn，<<back，ins），转换输入数字或字母。

< p="">删除字符或信息，取消或停止测量确认输入，继续下一栏测量翻转标尺（标尺0 刻度在上），只要INV 被激活，仪器显示“T”符号，再按INV 键恢复测量正常标尺状态。

反转标尺测量值为负。

系统信息，启动轴系检测（利用平行光管对DNA03 仪器进行视线倾斜检测）。

显示屏和圆水准器照明若显示内容含有多页，“Page Up”=翻到前一页。

若显示内容含有多页，“Page Down”=翻到下一页。

返回到上一次视线，例如，回到后视，反之亦然。

定位键有多种功能，执行何种功能，取决于使用定位键的模式：?聚焦控制?光标控制?通过选择定位选择及确定输入的参数输入数字，字母和特殊字符。

输入小数点和特殊字符触发正、负号输入；输入特殊字符在字母模式中快速连续按压激活下一个符号（字母/特殊字符/数字）。

静止0.5 秒钟接受输入的符号。

软按键是对一个已知情况附加的“软件键”，软按键可用定位键选取，按启动。

常用软按键：接受输入的参数或条件，继续确认安置确认输入的参数，继续结束测量程序/功能，输入的参数作废。

在MANU，PROG 和DATA中返回到选择菜单。

转到前一窗口记录: 把数据存入内存⑵基本设置①设置仪器设置在菜单中进行，MENU 打开菜单，窗口见图2图2Contrast:对比度 Earthcurv:地球曲率改正UserKey:用户自定义键Decimal :小数位图3放弃设置改变，退出，确认新的设置图41 系统设置Beep : 提示声 Data Out : 数据输出Auto OFF : 自动关机 User-key : 用户自定义键DSP-Heater: 液晶加热 Coll.err : i 角改正图5Data output：RS232数据通过RS232 接口外传（仅在测量和记录程序中有效）此功能再次不用。

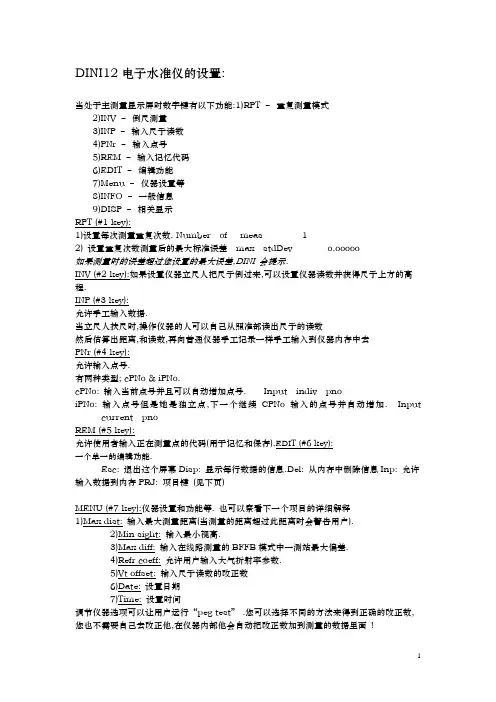

DINI12电子水准仪的设置:当处于主测量显示屏时数字键有以下功能:1)RPT –重复测量模式2)INV –倒尺测量3)INP –输入尺子读数4)PNr –输入点号5)REM –输入记忆代码6)EDIT –编辑功能7)Menu –仪器设置等8)INFO –一般信息9)DISP –相关显示RPT (#1 key):1)设置每次测量重复次数. Number of meas 12) 设置重复次数测量后的最大标准误差max stdDev o.ooooo如果测量时的误差超过您设置的最大误差,DINI 会提示.INV (#2 key):如果设置仪器立尺人把尺子倒过来,可以设置仪器读数并获得尺子上方的高程.INP (#3 key):允许手工输入数据.当立尺人扶尺时,操作仪器的人可以自己从照准部读出尺子的读数然后估算出距离,和读数,再向普通仪器手工记录一样手工输入到仪器内存中去PNr (#4 key):允许输入点号.有两种类型; cPNo & iPNo.cPNo: 输入当前点号并且可以自动增加点号. Input indiv pnoiPNo: 输入点号但是她是独立点,下一个继续CPNo输入的点号并自动增加. Input current pnoREM (#5 key):允许使用者输入正在测量点的代码(用于记忆和保存).EDIT (#6 key):一个单一的编辑功能.Esc: 退出这个屏幕Disp: 显示每行数据的信息.Del: 从内存中删除信息Inp: 允许输入数据到内存PRJ: 项目键(见下页)MENU (#7 key):仪器设置和功能等. 也可以察看下一个项目的详细解释1)Max dist: 输入最大测量距离(当测量的距离超过此距离时会警告用户).2)Min sight: 输入最小视高.3)Max diff: 输入在线路测量的BFFB模式中一测站最大偏差.4)Refr coeff: 允许用户输入大气折射率参数.5)Vt offset: 输入尺子读数的改正数6)Date: 设置日期7)Time: 设置时间调节仪器选项可以让用户运行“peg test” .您可以选择不同的方法来得到正确的改正数,您也不需要自己去改正他,在仪器内部他会自动把改正数加到测量的数据里面!1)Interface 1: 选择端口1 (可能是PC 电脑)2)Interface 2: 选择端口2 (可能是打印机)3)PC Demo: 可以和电脑连接电脑显示屏和仪器显示将是同步的.4)Update / service: 软件更新(必须和特定的监控软件连接).1)Recording of data1) Remote Control: 设置记录数据到外部电脑.2) Record: 记录数据到哪里3) Rod Readings: 当记录时,记录数据的那些选项,测量原始数据(RM) , 或者计算数据(RMC) .4) Pno Increment: 点号自动增加步长5) Time: 测量时时间记录开关2) Parameter settings: 设置数据记录时通讯参数(协议和波特率) .1)Height Unit: 测量的高程的单位和记录到内存的单位.2)Input Unit: 手工输入的单位.3)Display resolution: 最小显示单位.4)Shut Off: 自动关机时间.5)Sound: 蜂鸣开关.6)Language: 语言设置.7)Date: 日期格式8)Time: 时间格式INFO (#8 key):一些和水准相关的信息.DISP (#9 key):当有更多信息要显示时,您可以按下这个键来显示相关的不同的信息。
