透镜三条特殊光线Word版

凹透镜的三条特殊光线
第一条特殊光线是跟主轴平行的光线，折射后通过焦点；第二条特殊光线是通过焦点的光线，折射后跟主轴平行；第三条特殊光线是通过光心的光线经过透镜后方向不变。

三条特殊光线的注意事项
它们只适用于薄透镜，我们高中遇到的一般都是薄透镜，包括凸透镜与凹透镜。

在作图时，只要任选其中两条便可。

画光路图时，光线是有方向的，都应标上箭头。

而且在透镜两侧，每条光线都要画上箭头，由光线变点确定所求点的像的位置。

凹透镜的三条特殊光线
凹透镜亦称为负球透镜，镜片的中间薄，边缘厚，呈凹形，所以又叫凹透镜。

凹透镜对光有发散作用。

近视眼镜是凹透镜。

凹透镜能使平行于主光轴的光线发散，发散光线的反向延长线交于一点，这个点叫做凹透镜的虚焦点，凹透镜两侧各有一个虚焦点。

虚焦点到光心的距离叫做焦距，凹透镜两侧的焦距相等。

凹透镜焦距的长短表示它对光线发散作用的强弱。

焦距越短，对光线的发散作用越强。

光线通过后偏折得越厉害。

凹透镜有三条特殊光线：
第一条特殊光线是跟主轴平行的光线,折射后通过焦点.
第二条特殊光线是通过焦点的光线,折射后跟主轴平行.
第三条特殊光线是通过光心的光线经过透镜后方向不变.。

凹透镜的三条特殊光线凹透镜的三条特殊光线凹透镜亦称为负球透镜，镜片的中间薄，边缘厚，呈凹形，所以又叫凹透镜。

下面是小编为大家整理的凹透镜的三条特殊光线，仅供参考，欢迎阅读。

凹透镜的三条特殊光线第一条特殊光线是跟主轴平行的光线，折射后通过焦点；第二条特殊光线是通过焦点的光线，折射后跟主轴平行；第三条特殊光线是通过光心的光线经过透镜后方向不变。

三条特殊光线的注意事项它们只适用于薄透镜，我们高中遇到的一般都是薄透镜，包括凸透镜与凹透镜。

在作图时，只要任选其中两条便可。

画光路图时，光线是有方向的，都应标上箭头。

而且在透镜两侧，每条光线都要画上箭头，由光线变点确定所求点的像的位置。

拓展：凹凸镜简介平行光线通过凹球面透镜发生偏折后，光线发散，成为发散光线，不可能形成实性焦点，沿着散开光线的反向延长线，在投射光线的同一侧交于F点，形成的是一虚焦点。

原理凹透镜成像的几何作图与凸透镜者原则相同。

从物体的顶端亦作为两条直线：一条平行于主光轴，经过凹透镜后偏折为发散光线，将此折射光线相反方向返回至主焦点；另一条通过透镜的光学中心点，这两条直线相交于一点，此为物体的`像。

成像经凹透镜成正立缩小虚像，物与像在透镜同一侧。

1/u(物距)+1/v（像距）=1/f（透镜焦距）透镜成像公式（关于符号的正负：物距u取正值，ν和f取负值。

）当物体为实物时，成正立、缩小的虚像，像和物在透镜的同侧；当物体为虚物，凹透镜到虚物的距离为一倍焦距（指绝对值u<f)以内时，成正立、放大的实像，像与物在透镜的同侧；当物体为虚物，凹透镜到虚物的距离为一倍焦距（指绝对值u=f)时，成像于无穷远；当物体为虚物，凹透镜到虚物的距离为一倍焦距以外两倍焦距以内（均指绝对值f<u<2f)时，成倒立、放大的虚像，像与物在透镜的异侧；当物体为虚物，凹透镜到虚物的距离为两倍焦距（指绝对值u=2f)时，成与物体同样大小的虚像，像与物在透镜的异侧；当物体为虚物，凹透镜到虚物的距离为两倍焦距以外（指绝对值u>2f)时，成倒立、缩小的虚像，像与物在透镜的异侧。

《透镜》重点内容总结
1、透镜三条特殊光路：
⑴凸透镜的三条特殊光线（见左图）
①平行于主光轴的光线经凸透镜折射后通过焦点；②经过焦点的光线被凸透镜折射后与主光轴平行；③通过光心的光线传播方向不改变.
⑵凹透镜的三条特殊光线（见由图）
①平行于主光轴的光线经凹透镜折射后发散，其反向延长线通过焦点；②射向凹透镜焦
.
2
3.凸透镜成像规律图
4、凸透镜成像的动态规律
“一焦分虚实、二焦分大小、虚像同侧正、实像异侧倒、物远像近像变小、物近像远像变大.”
一倍焦距是实像和虚像的分界点，以内是虚像，以外是实像；二倍焦距实像的大小分界点，以内是放大的像，以外是缩小的像；在成实像的前提下，物体向远离透镜方向移动时，所成的像向靠近透镜方向移动，并且是逐渐变小的；物体向靠近透镜方向移动时，所成的像向远离透镜方向移动，并且是逐渐变大的.。

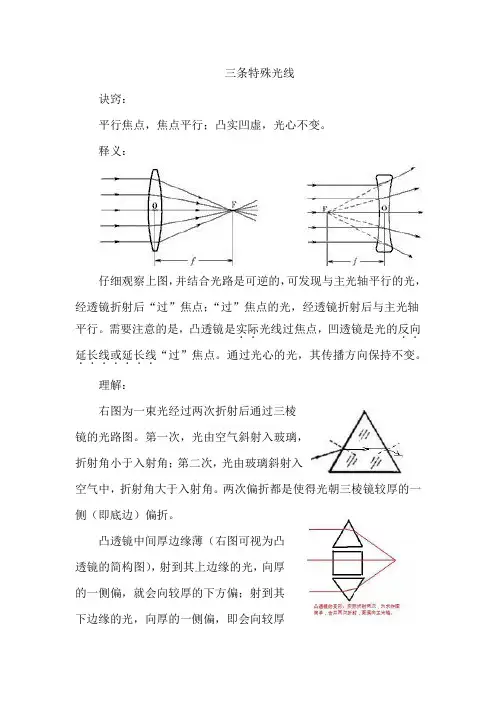

三条特殊光线诀窍：平行焦点，焦点平行；凸实凹虚，光心不变。

释义：仔细观察上图，并结合光路是可逆的，可发现与主光轴平行的光，经透镜折射后“过”焦点；“过”焦点的光，经透镜折射后与主光轴平行。

需要注意的是，凸透镜是实际．．．．光线过焦点，凹透镜是光的反向延长线或延长线．．．．．．．“过”焦点。

通过光心的光，其传播方向保持不变。

理解：右图为一束光经过两次折射后通过三棱镜的光路图。

第一次，光由空气斜射入玻璃，折射角小于入射角；第二次，光由玻璃斜射入空气中，折射角大于入射角。

两次偏折都是使得光朝三棱镜较厚的一侧（即底边）偏折。

凸透镜中间厚边缘薄（右图可视为凸透镜的简构图），射到其上边缘的光，向厚的一侧偏，就会向较厚的下方偏；射到其下边缘的光，向厚的一侧偏，即会向较厚的上方偏。

通过透镜的光越接近光心，因其附近的厚薄变化就越小，光的偏折程度就越小。

光心处上下厚薄一样，故通过光心的光传播方向不变。

这样，凸透镜对光就会有会聚作用。

同理，也可导出凹透镜对光有发散作用。

至于与主光轴平行的光经凸透镜折射后为何恰好会聚到一点（注：严格说来，“恰好”后其实也需加“近似”二字），这需用折射定律进行精准的分析。

读者可以运用初中阶段所学的折射的初步规律定性地看看为何入射点越接近边缘，光的偏折程度就越大；入射点越接近光心，光的偏折程度就越小。

对于凹透镜也可做类似的定性分析。

例题：完成下列光路图：方法指导：若已知入射光画折射光，则可先由光总是向厚的一侧偏折，推定光是向上、向下、还是不偏折。

若不偏折，即“光心不变”，则由光的传播方向不变即可画出出射光线；若发生偏折，则由“平行焦点，焦点平行，凸实凹虚”即可确定出射光线的具体方向。

就图5.1-7而言，因中间厚，故光向上偏折；又因光与主光轴平行，故最终的折射光线恰好过焦点。

这样，由两点确定一条直线即可得折射光线。

若已知的是如图5.1-11所示的最终的折射光线，则可由“光路可逆”画出入射光线。

凸透镜中三条特殊光线的应用DIV.MyFav_1194242119162P.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1194242119162 LI.MsoNormal{TEXT-JUSTIFY: inter-ideograph; FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN: justify}DIV.MyFav_1194242119162 DIV.MsoNormal{TEXT-JUSTIFY: inter-ideograph;FONT-SIZE: 10.5pt; MARGIN: 0cm 0cm 0pt; FONT-FAMILY: "Times New Roman"; TEXT-ALIGN:justify}DIV.MyFav_1194242119162 DIV.Section1{page: Section1}凸透镜的光路图中有三条特殊光线，它们的传播方向是特定的，掌握这三条光线的具体传播情况，不但对凸透镜的光路图的画法有帮助，同时对凸透镜成像规律的作图法得出有重要作用。

凸透镜三条特殊光线：（1）过光心的光线，其传播方向不改变；（2）平行主光轴的光线过焦点；（3）过焦点射向凸透镜的光线折射后将平行主光轴传播。

三条光线的传播方向如图1所示。

具体应用：1、凸透镜对光线作用的光路图关于体现凸透镜对光线的作用的光路图有两个：一是平行主光轴的一束光经凸透镜的传播；二是放在焦点的点光源射向凸透镜的光线经凸透镜折射后的传播。
