不羁之魂!十大经典V8发动机评析不羁之魂！十大经典V8发动机评析同等排量下，随着内燃机的气缸数逐渐增加，缸数越多，缸径越小，活塞和连杆更容易轻量化，转速会更容易攀高，从而获得较高的升功率，同时达成出色的油门响应。
一旦数字超过八个，就会从量变到质变，不仅仅会拥有让人陶醉的浑厚致密的引擎声浪，其平顺度和动力输出的畅顺性还有低转速的扭矩输出都会比四缸，六缸机（V型）好上很多，8缸可以说是活塞式引擎的一个分水岭，V8及以上的引擎会带驾驶者体验到更自由畅快的驾驶感受，让人中毒。
种种先天优势，让V8引擎脱不开高性能，高级的光环。
【搭配L8引擎的奔驰770K，这就是老爷车们会有一个长鼻子的原因了】最初的8缸引擎多是直列八缸构造，看看那些20-30年代的老爷车吧，如奔驰770K，Bugatti Type 35，Benz300SLR长长的引擎盖下面，都藏着一具L8的巨肺。
但限于汽车结构和安全性的考量，目前在乘用车上已经很少能见到直列8缸的车型了，更加紧凑短小的V8引擎代替了直列8缸结构，与直列四缸相当的引擎长度让V8可以轻易放进各类FR布局的引擎舱，这也就解释了为什么紧凑的丰田86引擎舱可以塞进一台通用的LS7。
【BMW N62B40 4.0 V8】而V8引擎可以看作两台直列四缸引擎的组合，其关键部件机构均可以取材自L4引擎，比如搭载宝马的E66 740的N62B40 4.0V8引擎，就可以看作两台E90 320的N46 2.0L4引擎组合而成，N62跟N46共享了相同的凸轮轴，气缸头，气门室盖，气门，V ANOS系统，活塞，连杆等等。
因此只要有实力制造性能优良的L4引擎的汽车厂商，就有实力研制出一台不差V8引擎。
正式进入排行榜，需要说明的是优秀的引擎是需要搭载在合适的车身上才能发挥威力，并且成为经典。
下文中的十台引擎是笔者基于个人对优秀V8引擎的理解而筛选出来，仅代表Cartech车技的观点，如有疏漏不妥欢迎指正！TOP10:2009 Radical SR8LM/铃木-RPE 2.8 L RPX V8 Radical是一家英国的作坊式小厂，专注生产轻量化竞技型赛车。
2020/05·汽车维修与保养69◆文/福建 林宇清新款奔驰M282四缸汽油发动机技术亮点介绍(上)自2018年5月起，梅赛德斯-奔驰推出了一款型号名称为M282的新4缸火花点火型直喷发动机(图1、图2)，该款发动机采用横向安装设计带有增压装置，排量为1.4L，装配在A级177车型上。
在发动机的概念中，降低耗油量是主要关注点，M282在油耗方面设立新的标准，并且还在收益性和二氧化碳(CO2)效率之间达成一个折中点。
该款发动机分80kW、100kW和120kW三个输出等级(图3)。
图1 M282发动机图2 发动机左前视图该款发动机除了尺寸紧凑、重量轻和动态性能高的特点外，还具有以下重要特性的概述。
(1)压铸铝曲轴箱、紧凑型汽缸盖(图4)，在降低车辆重量方面起关键作用，增强了车辆动态性能。
(2)三角型汽缸盖(图5)。
(3)均匀燃烧系统。
(4)排气歧管部分集成在汽缸盖中。
(5)涡轮增压器更灵活，更快且更精确地对增压压力进行电动调节。
(6)位于中央位置的电磁阀喷油器。
(7)风冷式增压空气冷却器，增加空气密度并因此增加输出量。
(8)采用NANOSLIDE ®技术的复合涂层系统减少摩擦并作为低磨损的基础。
(9)带“类钻炭”(“DLC”)的活塞环，类钻炭非常耐磨且是一种优良的导热体。
(10)曲轴和连杆由锻钢构成，在高负荷区域更具稳定。
(11)120kW型号可变气门升程系统(CAMTRONIC)汽缸停用(CSO)。
(12)汽油微粒滤清器。
(13)空气管道–谐振器和减震器用于减少噪音的精密措施。
(14)由于采用了全新的"NVH(噪音、振动、声振粗糙度)“技术”，因此，与上一代发动机M270相比，其噪音和振动舒适性更高。
本文讲解该款发动机的技术亮点，即各系统及其功能。
为便于了解，按发动机的组成和工作原理，将其分为以下若干系统逐一介绍。
A.80kW；B.120kW；C.扭矩曲线；D.性能曲线。
102·March-CHINA栏目编辑：刘玺 *****************◆文/江苏 范明强范明强(本刊编委会委员)教授级高级工程师，参加过陕西汽车制造总厂的筹建工作，主管柴油机的产品开发；1984年调往机械工业部无锡油泵油嘴研究所，曾任一汽无锡柴油机厂 、第一汽车集团公司无锡研究所高级技术顾问、湖南奔腾动力科技有限公司总工程师。
大众奥迪轿车V8增压燃油分层直喷式汽油机（一）为了能满足当前和未来燃油消耗和废气排放法规的要求，发动机小型化起着越来越重要的作用，因此奥迪公司开发了新一代4.0L-V8-TFSI 增压燃油分层直喷式汽油机替代A6和A8系列轿车的5.2L-V10-FSI 自然吸气燃油分层直喷式汽油机。
这种采用两个废气涡轮增压器的V8增压直喷式汽油机用于S6、S7、S8、 A8、RS6和RS7车型，其最重要的开发目标，除了具有运动型动力性能(良好的加速性和功率发挥、运转平稳性以及发动机噪声)之外，还必须在大大改善行驶功率的同时明显降低燃油消耗，为此采用了发动机启停系统和用于汽缸按需工作的汽缸切断系统(COD=Cylinder on demand)，同时应用了新型的变扭器—自动变速器或新型双作用离合器变速器，达到了新的外形设计与强劲的运动型行驶功率和低油耗的完美结合，为运动型轿车的行驶动力性能特别是加速响应特性树立了新标杆。
一、结构特点新款4.0L-V8-TFSI 增压直喷式汽油机(图1)的结构设计与4.2L-V8-FSI 自然吸气直喷式汽油机类似，但其排量缩小到4.0L(表1所示奥迪4.0L-V8-TFSI 增压直喷式汽油机的主要尺寸和特性参数)，其主要特点是排气歧管和废气涡轮增压器等高温部件都布置在V 形夹角中，与普通的V 形发动机进气歧管布置在V 形夹角中而排气歧管则布置在两列汽缸外侧相比，其汽缸盖的进排气侧互换了位置。
新鲜空气从涡轮增压器压气机出发，穿过节气门，经过同样布置在V 形夹角中的间接增压空气冷却器、两个安置在端面的空气分配管和安装在发动机外侧的进气管进入汽缸盖进气道供应汽缸，如图1中蓝色箭头所示。
BH5000网络化实时监测诊断系统 ====使用指南 ====版本:V4.6.0.4北京博华信智科技发展有限公司2014年 04月目录1前言 .................................................................................................................. 1 1.1标识 (2)1.2BH5000网络化实时监测系统概 ................................................................... 2 1.2.1实时监测系统功能 .......................................................................................... 2 1.2.2实时监测系统特性 (3)1.3BH5000客户端软件概述 (4)2客户端软件的安装和配置 .............................................................................. 5 2.1客户端软件的安装 (5)2.2客户端软件的配置 (7)3基本操作指南 ................................................................................................ 10 3.1系统登录 ........................................................................................................ 10 3.2界面总览 ........................................................................................................ 10 3.3菜单栏 ............................................................................................................ 11 3.4快捷工具栏 .................................................................................................... 13 3.5功能模块抽屉式菜单栏 ................................................................................ 14 3.6导航栏 ............................................................................................................ 15 3.7绘图工具栏 .................................................................................................... 15 3.8操作页 ............................................................................................................ 16 3.9信息页 ............................................................................................................ 16 3.10图谱操作 ........................................................................................................ 17 3.10.1图谱新增毫秒显示 ........................................................................................ 17 3.10.2游标 ................................................................................................................ 17 3.10.3标注 ................................................................................................................ 17 3.10.4同步标注 ........................................................................................................ 18 3.10.5标点 ................................................................................................................ 18 3.10.6趋势操作 ........................................................................................................ 19 3.10.7复位 ................................................................................................................ 19 3.10.8打印 ................................................................................................................ 20 3.10.9保存图形 ........................................................................................................ 20 3.10.10切换 ................................................................................................................ 21 3.10.11显示报警线 .................................................................................................... 22 3.10.12纵坐标自动调整 ............................................................................................ 22 3.10.13锁定坐标 ........................................................................................................ 23 3.10.14手动修改坐标 (23)3.10.15图谱放大,关联更新 (24)3.10.16滚轮放大 (24)3.10.17自定义图谱布局 (25)3.10.18三维图谱 (26)3.10.19双击时间戳画图 (27)3.11设备树显示报警 ............................................................................................ 27 3.12设备树启停车状态显示 ................................................................................ 27 3.13设备树显示断网状态 .................................................................................... 28 3.14设备切换 ........................................................................................................ 28 3.15背景提示图 .................................................................................................... 29 3.16服务器状态切换 .. (30)3.17设备采集状态设置 (33)4旋转机械专用图谱 ........................................................................................ 34 4.1机组概貌图 .................................................................................................... 34 4.2振动监测 ........................................................................................................ 35 4.3振动历史比较图 ............................................................................................ 37 4.4单多值棒图 .................................................................................................... 38 4.5轴心轨迹 ........................................................................................................ 39 4.6轴心位置 ........................................................................................................ 42 4.7启停车图形 .................................................................................................... 43 4.8综合分析 ........................................................................................................ 45 4.9运行状态图 .................................................................................................... 49 4.10其它参数趋势图 ............................................................................................ 51 4.11全频谱 ............................................................................................................ 52 4.12二维全息谱图 ................................................................................................ 53 4.13三维全息谱图 ................................................................................................ 54 4.14旋转报警查询 (55)4.15现场动平衡 (57)5临时在线专用图谱 ........................................................................................ 59 5.1机组概貌图 .................................................................................................... 59 5.2动平衡响应分析 ............................................................................................ 59 5.3试车分析 ........................................................................................................ 60 5.4振动监测 ........................................................................................................ 62 5.5振动历史比较图 ............................................................................................ 62 5.6单多值棒图 (62)5.7轴心轨迹 (63)5.8轴心位置 ........................................................................................................ 63 5.9综合分析 ........................................................................................................ 63 5.10运行状态图 .................................................................................................... 63 5.11其他参数趋势图 ............................................................................................ 63 5.12旋转报警查询 ................................................................................................ 63 5.13全频谱图 ........................................................................................................ 63 5.14二维全息谱图 ................................................................................................ 63 5.15三维全息谱图 ................................................................................................ 63 5.16现场动平衡 (64)5.17倒谱图 (64)6往复机械专用图谱 ........................................................................................ 64 6.1机组概貌图 .................................................................................................... 64 6.2运行状态图 .................................................................................................... 65 6.3历史比较图 .................................................................................................... 67 6.4单值棒图 ........................................................................................................ 68 6.5活塞杆沉降 /偏摆监测 .................................................................................. 70 6.6活塞杆轨迹图 ................................................................................................ 71 6.7振动监测 ........................................................................................................ 72 6.8多参数分析 .................................................................................................... 74 6.9示功图 ............................................................................................................ 75 6.10综合监测 ........................................................................................................ 76 6.11其它参数趋势图 ............................................................................................ 77 6.12往复报警查询 ................................................................................................ 79 6.13应力监测 (80)6.14冲击诊断 (81)7风电专用图谱 ................................................................................................ 83 7.1机组概貌图 .................................................................................................... 83 7.2趋势分析 ........................................................................................................ 84 7.3冲击诊断 ........................................................................................................ 86 7.4转子类故障诊断 ............................................................................................ 89 7.5倒谱图 ............................................................................................................ 90 7.6单多值棒图 .................................................................................................... 92 7.7其它参数趋势图 ............................................................................................ 93 7.8风电报警查询 (94)8机泵专用图谱 ................................................................................................ 95 8.1机组概貌图 .................................................................................................... 96 8.2趋势分析 ........................................................................................................ 97 8.3冲击诊断 ........................................................................................................ 98 8.4转子类故障诊断 .......................................................................................... 101 8.5倒谱图 .......................................................................................................... 103 8.6单多值棒图 .................................................................................................. 104 8.7其它参数趋势图 (105)8.8机泵报警查询 (106)9在线报告报表 .............................................................................................. 108 9.1监测诊断报告 .............................................................................................. 108 9.2机组月报表 .................................................................................................. 110 9.3厂级报表 ...................................................................................................... 113 9.4振动参数报表 .............................................................................................. 113 10案例库模块 .................................................................................................. 115 10.1案例录入 ...................................................................................................... 115 10.1.1添加案例 ...................................................................................................... 117 10.1.2修改案例 ...................................................................................................... 121 10.1.3取消案例 ...................................................................................................... 121 10.2案例查询 ...................................................................................................... 121 10.2.1案例查询 ...................................................................................................... 122 10.2.2导出word .................................................................................................... 122 10.3案例审核 ...................................................................................................... 123 10.3.1案例查询 ...................................................................................................... 123 10.3.2修改案例 ...................................................................................................... 124 10.3.3审核案例 ...................................................................................................... 124 10.4检维修记录管理 .......................................................................................... 125 10.4.1添加检维修记录 .......................................................................................... 126 10.4.2修改检维修记录 .......................................................................................... 126 10.4.3删除检维修记录 .......................................................................................... 126 10.4.4导出word .................................................................................................... 127 10.5开停车记录管理 .......................................................................................... 127 10.5.1查询原始开停车记录 .................................................................................. 127 10.5.2添加开停车记录 .......................................................................................... 128 10.5.3修改开停车记录 (128)10.5.4删除开停车记录 .......................................................................................... 128 10.5.5开停车记录查询 (129)10.6基于案例诊断 (129)10.6.1诊断条件 (129)10.6.2相似度判断 .................................................................................................. 129 11系统维护和系统故障诊断 .......................................................................... 130 11.1客户端无法登陆 .......................................................................................... 130 11.2客户端看不到概貌图 .................................................................................. 131 11.3客户端提示请选择测点 .............................................................................. 131 11.4添加图谱出错 .............................................................................................. 131 11.5客户端查看不到历史数据库或不保存历史数据 ...................................... 131 11.6客户端图谱单位不正确 .............................................................................. 132 11.7客户端测点缸号不正确 .............................................................................. 132 11.8客户端不报警 .............................................................................................. 132 12附录 .............................................................................................................. 132 12.1旋转机械振动机理和诊断方法 .................................................................. 133 12.1.1机械设备振动监测的主要参数和定义 ...................................................... 133 12.1.2机械设备振动分析常用手段 . (138)1前言状态监测与故障诊断是在设备运行中或在基本不拆卸的情况下, 通过各种手段,掌握设备的运行状态,判定设备产生故障的部位和原因,并预测、预报设备未来的运行状态。
12378910目录欢迎您加入日益兴旺的新型INFINITI英菲尼迪车主的行列。
我们满怀信心地向您提供该新型INFINITI英菲尼迪汽车。
它是用最新技术并在严格的质量管理下制造的。
本使用说明手册是为您了解车辆的操作和保养而准备的，有了它，您可享受久驶不损之乐趣。
在使用本车之前，请通读本手册。
另附的《保修和保养手册》对车辆的保修进行了详细的说明。
INFINITI英菲尼迪经销店最了解您汽车的情况。
如果您需要什么服务或有任何问题，我们都会运用重要的安全信息安全注意事项！遵守下列重要的驾驶规则，可确保您和乘客旅途的安全！.切勿酒后或服药后驾驶。
.务必观察限速标志，切勿超速驾驶。
.务必使用安全带及恰当的儿童保护装置。
未满13岁的儿童应坐在后座。
.务必提醒乘客车辆安全装置的正确使用方法。
.务必查阅本使用说明手册以获取重要的安全信息。
本手册说明本手册包括了有关该车型所有选装件的资料。
因此您可能会发现其中有些资料并不适用于您的车辆。
本手册中的所有资料，包括规格和插图，在本手册出版时有效。
INFINITI英菲尼迪汽车公司保留在任何时候修改车辆的规格或设计的权利，恕不另行通知。
车辆的改装不应对该车辆进行改装。
改装可能会影响车辆的性能、安全性或耐久性，甚至可能会违反政府的法规。
另外，INFINITI英菲尼迪汽车公司提供的保修服务将不包括由于改装所引起的损坏或性能问题。
请先阅读—然后安全驾驶在驾驶车辆之前，请仔细阅读本用户手册。
这能确保您熟悉车辆的控制与保养要求，有助于您安全驾驶。
在本手册中，我们使用了符号伴随警告二字。
这表示有可能导致死亡或严重人身伤害的危险。
要避免或降低这种风险，必须认真遵守操作程序。
在本手册里还使用符号伴随注意二字来表示有可能引起轻微或中度人身伤害或车辆损害的危险。
要避免或降低这种风险，必须认真遵守操作程序。
SIC0697如果您看到此符号，它表示“请勿进行此操作”或“请勿让此情况发生”。
如果您在插图中看到与此类似的符号，它表示箭头指向车头。
先前众说纷纭AMG 63车系将全面换装新动力系统的传闻，Mercedes Benz在今天正式公布这项消息，已完成最后测试阶段的新款5.5升V8 Biturbo动力系统，将于今年9月正式取代现行的6208c.c. V8自然进气引擎，并将率先搭载于新年式的S63 AMG车款上。
事实上，这具新的动力系统，早在2006年便已经进行开发工作，在开发之时所订定的目标，就要提供更强劲的动力性能，同时也要有效降低油耗与CO2排放。
在这样的原则下，要达到完全雾化燃烧的将是最高开发原则，因此Mercedes Benz工程师认为使用双涡轮增压系统，应该是最能符合当今需求的做法。
Mercedes-AMG工程团队在进行开发工作前，先行针对基本的机械功能、润滑与冷却循环系统、动、力输出特性、进气系统、凸轮轴配置、燃油喷射量、燃油消耗与废气排放等项目做详尽的分析，并在拥有9种不同高科技测试平台的Mercedes-AMG实验室，进行动态的仿真测试。
在实验室的模拟测试中，将针对各种路况、环境与气候做不同的测试项目，包括高温与低温状态的启动、山区状态、雍塞交通状况，以及Nürburgring北赛道这样的极限状态，引擎都必须要适用于上述的任何状况。
即使在进气温度与密度急遽变化的情况下，计算机也能够做最实时的修正，同时也要能适合不同新烷值的燃油。
工作团队藉由这些测试，将确保引擎在拥有高性能之下，亦能有极佳的稳定性与耐用度，包括引擎外围的机件，在为了确保每具因倾皆具有高质量的前提下，新的V8引擎在接受测试时，必须通过长达17000小时的耐久性测试。
最后的测试将连同AMG Speedshift MCT七速变速箱共同装载于测试机台上，进行4000小时的耐久度测试。
AMG从1967年开始发展高性能赛车引擎，并率先将赛车科技实际运用在量产车上，提升量产车款的动力性能。
而AMG V8动力系统，可说是AMG最经典的设计，从1971年搭载6.8升V8赛车引擎(428hp)的300 SEL 6.8 AMG赛车，拿下比利时Spa-Francorchamps 24小时耐久赛，四门房车组优胜开始，便奠定其历史地位。

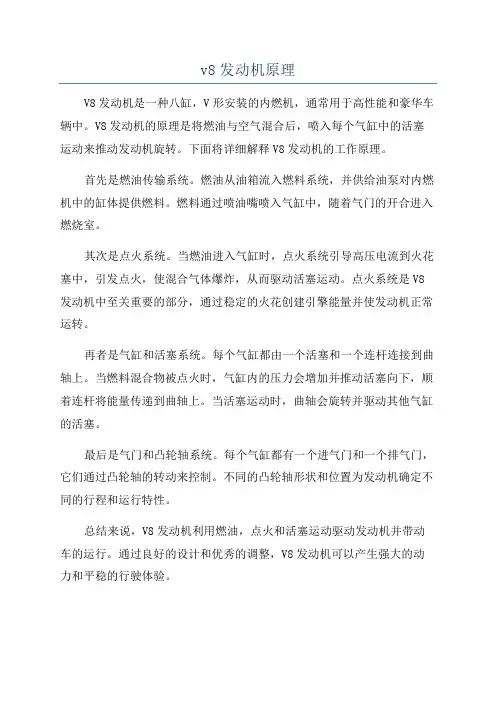

v8发动机原理
