磁芯铁氧体材料特性表(精)

永磁铁氧体牌号及性能烧结永磁铁氧体材料的主要性能牌号Grade剩磁(Br) 磁感矫顽力(HcB) 内禀矫顽力(HcJ)最大磁能积(BH)max mT KGauss KA/m KOe KA/m KOe KJ/m3 MGOeY8T 200~235 2.0~2.35 125-160 1.57-2.01 210-280 2.64-3.51 6.5-9.5 0.8-1.2Y22H 310~360 3.10~3.60 220-250 2.76-3.14 280-320 3.51-4.02 20.0-24.0 2.5-3.0Y25 360~400 3.60~4.00 135-170 1.70-2.14 140-200 1.76-2.51 22.5-28.0 2.8-3.5Y26H-1 360~390 3.60~3.90 200-250 2.51-3.14 225-255 2.83-3.20 23.0-28.0 2.9-3.5Y26H-2 360~380 3.60~3.80 263-288 3.30-3.62 318-350 3.99-4.40 24.0-28.0 3.0-3.5Y27H 350~380 3.50~3.80 225-240 2.83-3.01 235-260 2.95-3.27 25.0-29.0 3.1-3.6Y28 370~400 3.70~4.00 175-210 2.20-3.64 180-220 2.26-2.76 26.0-30.0 3.3-3.8Y28H-1 380~400 3.80~4.00 240-260 3.01-3.27 250-280 3.14-3.52 27.0-30.0 3.4-3.8Y28H-2 360~380 3.60~3.80 271-295 3.40-3.70 382-405 4.80-5.08 26.0-30.0 3.3-3.8Y30H-1 380~400 3.80~4.00 230-275 2.89-3.46 235-290 2.95-3.64 27.0-32.5 3.4-4.1Y30H-2 395~415 3.95~4.15 275-300 3.45-3.77 310-335 3.89-4.20 27.0-32.0 3.4-4.0Y32 400~420 4.00~4.20 160-190 2.01-2.39 165-195 2.07-2.45 30.0-33.5 3.8-4.2Y32H-1 400~420 4.00~4.20 190-230 2.39-2.89 230-250 2.89-3.14 31.5-35.0 3.9-4.4Y32H-2 400~440 4.00~4.40 224-240 2.81-3.01 230-250 2.89-3.14 31.0-34.0 3.9-4.3Y33 410~430 4.10~4.30 220-250 2.76-3.14 225-255 2.83-3.20 31.5-35.0 3.9-4.4Y33H 410~430 4.10~4.30 250-270 3.14-3.39 250-275 3.14-3.45 31.5-35.0 3.9-4.4Y34 420~440 4.20~4.40 200-230 2.51-2.89 205-235 2.57-2.95 32.5-36.0 4.1-4.4Y35 430~450 4.30~4.50 215-239 2.70-3.00 217-241 2.73-3.03 33.1-38.2 4.1-4.8Y36 430~450 4.30~4.50 247-271 3.10-3.40 250-274 3.14-3.44 35.1-38.3 4.4-4.8Y38 440~460 4.40~4.60 285-305 3.58-3.83 294-310 3.69-3.89 36.6-40.6 4.6-5.1Y40 440~460 4.40~4.60 330-354 4.15-4.45 340-360 4.27-4.52 37.6-41.8 4.7-5.2 特点:* 采用粉末冶金方法生产、剩磁较低，回复磁导磁率小。

软磁铁氧体材料和磁心概述软磁铁氧体材料和磁心概述软磁铁氧体材料分类铁氧体又称氧化物磁性材料，它是由铁和其它金属元素组成的复合氧化物。

铁氧体采用陶瓷工艺，经高温烧结而制成各种形状的零件。

实际上，所有在金属磁性材料中出现的磁现象，在铁氧体中也能观察到，但是有两个基本不同点：一是铁氧体的饱和磁化强度远远低于金属磁性材料，通常为金属材料的一半到五分之一；二是铁氧体的电阻率比金属磁高一百万倍以上。

由于这种区别，对于低频（1000 赫兹以下）高功率的磁心一般采用金属磁性材料，用于较高频率（1000 赫兹以上）磁心采用铁氧体材料。

按照铁氧体的特性和用途，可把铁氧体分为永磁、软磁、矩磁、旋磁和压磁等五类；如果按照铁氧体的晶格类型来分，最重要的有尖晶石型、石榴石型和磁铅石型等三大类。

高频变压器和电器中主要使用软磁铁氧体材料，因此下面主要叙述软磁铁氧体材料的分类及特性。

大多数软磁铁氧体属尖晶石结构，一般化学表示式为MeFe 2O 4，这里 Me 表示二价金属元素，如：Mn、Ni、Mg、Cu、Zn等。

软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。

这类材料的主要特点是起始磁导率高和矫顽力低，即容易磁化也极易退磁，其磁滞回线呈细而长形状。

软磁铁氧体材料可按化学成分、磁性能、应用来进行分类。

若按化学成分来分类，则主要可分为 MnZn 系、NiZn系和 MgZn 系三大类。

MnZn 系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是，1兆赫兹以下频段范围磁性能最优良的铁氧体材料。

常用的MnZn 系铁氧体，其起始磁导率μi=400～20000，饱和磁感应强度 BS=400～530mT。

MnZn 系铁氧体广泛制作开关电源变压器、回扫变压器、宽带变压器、脉冲变压器、抗电磁波干扰滤波电感器及扼流圈等，是软磁铁氧体中产量最大的一种材料（按重量计约占 60%）。

NiZn 系铁氧体使用频率 100kHz～100MHz，最高可使用到300MHz。

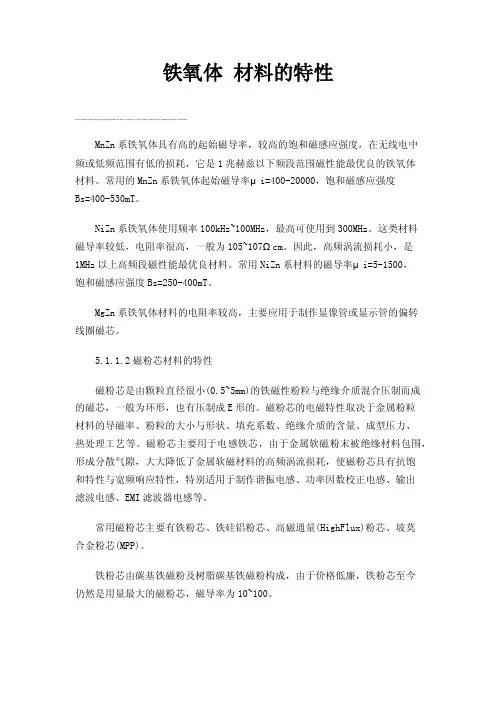

铁氧体材料的特性MnZn系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是1兆赫兹以下频段范围磁性能最优良的铁氧体材料。

常用的MnZn系铁氧体起始磁导率μi=400-20000，饱和磁感应强度Bs=400-530mT。

NiZn系铁氧体使用频率100kHz~100MHz，最高可使用到300MHz。

这类材料磁导率较低，电阻率很高，一般为105~107Ωcm。

因此，高频涡流损耗小，是1MHz以上高频段磁性能最优良材料。

常用NiZn系材料的磁导率μi=5-1500，饱和磁感应强度Bs=250-400mT。

MgZn系铁氧体材料的电阻率较高，主要应用于制作显像管或显示管的偏转线圈磁芯。

5.1.1.2磁粉芯材料的特性磁粉芯是由颗粒直径很小(0.5~5mm)的铁磁性粉粒与绝缘介质混合压制而成的磁芯，一般为环形，也有压制成E形的。

磁粉芯的电磁特性取决于金属粉粒材料的导磁率、粉粒的大小与形状、填充系数、绝缘介质的含量、成型压力、热处理工艺等。

磁粉芯主要用于电感铁芯，由于金属软磁粉末被绝缘材料包围，形成分散气隙，大大降低了金属软磁材料的高频涡流损耗，使磁粉芯具有抗饱和特性与宽频响应特性，特别适用于制作谐振电感、功率因数校正电感、输出滤波电感、EMI滤波器电感等。

常用磁粉芯主要有铁粉芯、铁硅铝粉芯、高磁通量(HighFlux)粉芯、坡莫合金粉芯(MPP)。

铁粉芯由碳基铁磁粉及树脂碳基铁磁粉构成，由于价格低廉，铁粉芯至今仍然是用量最大的磁粉芯，磁导率为10~100。

铁硅铝粉芯的典型成分为:9%Al、55Si、85%Fe。

由于在纯铁中加入了硅和铝，使材料的磁滞伸缩系数接近零，降低了材料将电磁能转化为机械能的能力，同时也降低了材料的损耗，使铁硅铝粉芯的损耗比铁粉芯的损耗低。

铁硅铝粉芯的饱和磁感应强度在1.05T左右，磁导率有26、60、75、90、125等5种，比铁粉芯具有更强的抗直流偏磁能力。

i 铁氧体材料特性及不同规格有效参数10.3.1 国产铁氧体材料特性铁氧体的电阻率大约在106～1012μΩ·cm ，适用于几千到几百兆Hz 的频率之间。

对铁氧体软磁材料的主要要求是：初始磁导率μ 高，比损耗（单位体积或重量）小,磁导率随温度的变化要小等。

锰锌和镍锌铁氧体是常用的材料。

可用来制作滤波电感，高频功率变压器，谐振电感等。

铁氧体材料最高工作频率主要受损耗限制。

在一定的允许损耗下，频率提高，工作磁通密度相应减少，与提高频率来减少磁芯体积相矛盾。

一般建议的磁通密度是在工作频率下权衡损耗、体积、结构和效率的结果，不是绝对的。

例如PHILIPS 建议变压器磁芯：<100kHz 可用3C81、3C90、3C91、3C94 和3C96 等；<400kHz 可用3C90、3C94 和3C96 等；200kHz ～1MHz 可用3F3、3F4 和3F35；1~3MHz 可用3F4 和4F1；>3MHz 可用4F1 等。

电感磁芯：<500kHz 可用2P…、3C30 和3C90;<1MHz 可用3C90、3F3 和3F35 等等。

国产常用的牌号及主要磁性能见表10-7所示。

10.3.2 铁氧体尺寸规格铁氧体磁芯在通讯和开关电源中应用十分广泛，磁芯外形结构多种多样。

开关电源中主要应用的有E 型，ETD 型，EC 型，RM 型，PQ 型，EFD 型，EI 型，EFD 型，环形，LP 型.在模块电源中，主要应用扁平磁芯和集成磁元件。

例如FERROXCUBE-PHILIPS 的平面E 型磁芯，适于表面贴装的EP 、EQ 和ER 磁芯，以及集成电感元件（IIC －Integrated inductance component ）等。

IIC 已将元件和磁芯合成一体，通过外部PCB 可自由组成电感和变压器。

各种磁芯结构往往是针对特定的应用设计的，有各自的优点和缺点，要根据应用场合，选择相应的磁芯结构。

材料特性:(锰锌铁氧体系列)锰锌铁氧体材料简介锰锌铁氧体是应用最广泛的软磁铁氧体材料,其中功率铁氧体具有高饱和磁通密度,具有良好的低损耗/频率关系和低损耗/温度关系,主要应用于开关电源变压器,功率扼流圈,功率因素校正电路;高导铁氧体具有窄而长的磁滞回线,起始磁导率高的,矫顽力小等特点,主要应用于通信变压器 (LAN,ADSL,ISDN),共模滤波器,饱和电感,信号及脉冲变压器。

锰锌高磁导率铁氧体材料特性Mn-Zn Power ferrite Materical Characteristics::::锰锌铁氧体系列 / 锰锌功率铁氧体材料特性::::材料特性:(锰锌铁氧体系列)锰锌功率铁氧体材料特性锰锌功率铁氧体材料特性Mn-Zn Power Ferrite Materical Characteristics华磁系列材料与国外厂商材料对照表Table for Materials between Huaci and other factories注：1、以上仅列出了我公司材料牌号与世界主流厂商材料对照数据，因国内外厂家众多不能一一列出，其它材料请与本书中的材料特性表对照。

2、以上名家所对应材料牌号，只能说明是相近材料并不能够等同。

具体使用中应以实特测试结果为准。

本表仅作为选材参考数据。

::::锰锌铁氧体系列 / HC30材料特性曲线::::材料特性:(锰锌铁氧体系列)HC30材料特性曲线直流磁场下的B-H曲线B-H Curves at DC Magnetic Field 初始磁导率的温度特性Initial Permeability vs.Temperature初始磁导率的频率特性 Initial Permeability vs. Frequency 功率损耗的温率特性 Power Loss vs. Temperature::::锰锌铁氧体系列 / HC70材料特性曲线::::材料特性:(锰锌铁氧体系列)HC70材料特性曲线 动态磁化曲线 Dynamic Magnetzation Curves 初始磁导率的温率 Initial Permeability vs.Temperature复数磁导率的频率特性Complex Permeability vs.Frequency比损耗系数的频率特性Relative Loss Factor vs.Frequency镍锌铁氧体的使用频率在1MHz，100MHz之间，其物理特性有高电阻率、高居里温度、性能特性有高BS、高磁导率Ui、低矫顽力Hc、低温度系数、低损耗、良好的高频特性等优点，使得其在高频抗电磁干扰方面得到了广泛::::镍锌铁氧体系列 / F3材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F3材料特性曲线::::镍锌铁氧体系列 / F5B材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F5B材料特性曲线。

100℃
55
矫顽力Hc
Coercivity
A/m
50Hz
1194A/m
25℃
14.31Βιβλιοθήκη 0℃8.8居里温度Tc
Curie temperature
℃
＞215
电阻率ρ
Resistivity
Ω.m
6.5
密度d
Apparent dnsity
kg/cm3
4.8×103
磁感应强度：
1T=1000mT
在国际单位制（SI）中，磁感应强度的单位是特斯拉，简称特（T）。在高斯单位制中，磁感应强度的单位是高斯(Gs )，1T＝10KGs等于10的四次方高斯。由于历史的原因，与电场强度E对应的描述磁场的基本物理量被称为磁感应强度B，而另一辅助量却被称为磁场强度H，名实不符，容易混淆。通常所谓磁场，均指的是B。
PC40软磁铁氧体磁芯的材质特性参数和曲线图
R2K3D(PC40)材料特性参数：
单位
Unit
测试条件
Measuring Conditions
R2K3D(PC40)
初始磁导率μi
Initial permeability
1kHz
B<0.25mT
23±2℃
2300
±25%
振幅磁导率μa
Amplitude Permeablility
B在数值上等于垂直于磁场方向长1 m，电流为1 A的导线所受磁场力的大小
B＝F/IL (F=BIL而来)
R2K3D(PC40)磁芯特性曲线图：
mT
≥3000
功耗Pv
Power loss
mW/m3
100kHz
200mT
25℃
600

×10-6/°C 20°C ~60°C
°C
>105 5.2
Ω.m g/cm3
注：以上数据是根据标准样环￠25×￠15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整。 The above typical data are calculated from the standard toroid core.The specific property of any parts will be adjusted a little based on these data.
符号 Symbol
μi
测试条件 Condition
f
25℃
tan δ/μi
25℃
Bs
25℃
Br
25℃
Hc
25℃
aμr
Tc
ρ
25℃
d
25℃
标称值 Value
350±25%
单位 Unit
0.1-2
45 1MHz 430 4000A/m
240
MHz ×10-6
mT mT
55 8-25 >230
A/m
×10-6/°C 20°C ~60°C
°C
>105 5.2
Ω.m g/cm3
注：以上数据是根据标准样环￠25×￠15×8获得的典型数据，有关产品的具体性能会在此基础上有所调整。 The above typical data are calculated from the standard toroid core.The specific property of any parts will be adjusted a little based on these data.

1、锰锌功率铁氧体材料（用于开关电源、节能灯等大功率设备）
TDK PC30（国产R2KB），相对磁导率2000，最高工作频率100kHz。

TDK PC40（国产R2KB1），相对磁导率2000，最高工作频率500kHz。

TDK PC50（国产R2KB2），相对磁导率2000，最高工作频率可达1MHz。

一般电子市场中绕制开关电源变压器的，都是这类材料，国产材料一般只说“磁导率2000”，好一点的相当于PC40，差一点的相当于PC30，相当于PC50的较少见。

廉价节能灯中的磁环和电感，一般是相当于PC30的材料，因为其工作频率一般在50kHz以下。

2、一般锰锌铁氧体材料（用于收音机中波磁棒、AM中周等）
R400，最常见的材料，相对磁导率400。

改进的材料，例如R750、R800等，其相对磁导率比MXO-400高，高频损耗小，绕制的线圈Q值高，但绕制匝数要比MXO-400材料少，需要实测。

目前很多中波磁棒都是此类改进材料，使用时不宜盲目按照过去的参数绕制线圈，需要实测一下电感系数，方法是用漆包线在磁棒一端密绕数十匝，测出电感量，根据电感量与线圈匝数的平方成正比，可以计算出达到预定电感量所需匝数。

三品性能表：
剩磁
矫顽力
内Br(Gs) bHc(kA/m) bHe(0e) iHc(kA/m) iHc(0e) (BH)max(Kj/m) (BH)max(MGOe)
Y10 200-235 2000-2350 125-160 1570-2010 210-280 2640-3520 6.5-9.5
Y35 400-420 4000-4200 160-190 2010-2380 165-195 2070-2450 30.0-33.5
3.8-4.2
Y30BH 380-400 3800-4000 230-275 2890-3460 235-290 2950-3650 27.0-32.5
3.4-4.1
Y33 410-430 4100-4300 220-250 2770-3140 225-255 2830-3210 31.5-35.0
4.0-4.4
一永磁铁氧体:
永磁铁氧体是以 SrO 或 BaO 及 Fe2O3 为原料,通过陶瓷工艺方法制 造而成,我司永磁铁氧体主要有 Y10T（等方性）、（异方性）Y20、 Y25、Y30、Y30BH、Y35 等 6 个牌号产品，产品铁氧体产品介绍
二产品性能：
铁氧体是应用最广泛的的一种永磁材料，以粉末冶金法制造，主要分 为钡料(Ba)和锶料(Sr)两种，并分为各向异性和各向同性两类，是不 易退磁不易腐蚀的一种永磁材料，最高工作温度可达 250 摄氏度， 较坚硬且脆，可用金刚石沙等工具切割加工，用合金刚加工之模具一 次成型。此类产品大量应用于永磁电机(Motor)和扬声器(Speaker)等 领域。
0.8-1.2
Y25 360-400 3600-4000 135-170 1700-2140 140-200 1760-2510 22.5-28.0

e
L 107
4N 2
C1
表观磁导率
含有磁芯线 圈的电感量
电感系数
app
L L0
空心线圈的电感 量
L AL N 2
AL
0e
C1
19/39
软磁铁氧体的特性参数
☺磁导率的温度特性(i～T)
温度系数 ｉ
i
ref ref ref
i
1
T
F i i
居里温度Tc
20/39
软磁铁氧体的特性参数
超低损耗MnZn铁氧体材
年份
型号
料
测试条件
功率损耗
1984 TDK：PC40 100kHz, 200mT, 100℃ 410 kW/m3
1990 TDK：PC44 100kHz, 200mT, 100℃ 300 kW/m3
1995 TDK：PCxy 100kHz, 200mT, 80℃ 200 kW/m3
TDK公司H5C4，12000，>9000(-20℃) EPCOS公司T38，10000，>9000(-23℃) TDK公司DN70，低谐波失真(0～85℃) TDK公司DNW45，宽温高直流叠加(-40～
Tc
6.475
xFe2O3
2 3
xZnO 104
在居里温度附近，K1急剧趋于零，而Ms尚有一定数值，故导致μi～T 峰值出现（I峰）。
21/39
软磁铁氧体的特性参数
☺磁导率的频率特性(i～f )
1234. 中高极低频高频频((ff=f(<=1f110>0041460H11z0)0:6H1复H0z)Hz磁-)-z:导-)与-：交率低畴换µ频r壁区大相共。，似振µ，和r可小自能，然出损共现耗振尺小；寸，大

磁芯材质对照表• NCD和其它厂商铁氧体材料牌号对照表-1• NCD和其它厂商铁氧体材料牌号对照表-2• NCD和其它厂商铁氧体材料牌号对照表-3材料总览NCDFerrite Core材料特性 MATERIAL CHARACTERISTICS●功率铁氧体材料 Power ferrite materials特性符号单位LP1 LP2 LP3 LP3A Characteristics Symbol Unit初始磁导率 Initialpermeabilityμi- 3000±25%2500±25%2300±25%2200±25%相对损耗因数 Relative lossfactortanδ/μi×10-6 ＜10 ＜5 ＜4 ＜3饱和磁通密度BsmT 25℃500 500 490Saturation flux density 1194A/m 100℃390 390 380 剩磁 Remanence Br mT 130 130 110 矫顽力 Coercivity Hc A/m 13 13 10功率损耗Pc kW/m3 25℃Power loss 80℃120 90 60 (f=25kHz,B=200mT) 100℃160 100 70 50功率损耗Pc kW/m3 25℃700 650 600Power loss 80℃550 480 400 (f=100kHz,B=200mT) 100℃600 450 350 居里温度 CurietemperatureTc ℃≥220≥200≥200≥200密度 Density d kg/m3×103 4.8 4.8 4.8 4.8功率铁氧体材料LP2Power loss 80℃550 (f=100kHz,B=200mT) 100℃600 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性●导磁率 Vs.频率特性●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性功率铁氧体材料LP3特性符号单位LP3 Characteristics Symbol Unit初始磁导率 Initial permeability μi- 2300±25%相对损耗因数 Relative loss factor t anδ/μi×10-6 ＜4饱和磁通密度BsmT 25℃500Saturation flux density 1194A/m 100℃390 剩磁 Remanence Br mT 130 矫顽力 Coercivity Hc A/m 13功率损耗Pc kW/m3 25℃Power loss 80℃90 (f=25kHz,B=200mT) 100℃70功率损耗Pc kW/m3 25℃650Power loss 80℃480 (f=100kHz,B=200mT) 100℃450 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性●导磁率 Vs.频率特性●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性功率铁氧体材料LP3特性符号单位LP3A Characteristics Symbol Unit初始磁导率 Initial permeability μi- 2200±25%相对损耗因数 Relative loss factor t anδ/μi×10-6 ＜3饱和磁通密度BsmT 25℃490Saturation flux density 1194A/m 100℃380 剩磁 Remanence Br mT 110 矫顽力 Coercivity Hc A/m 10功率损耗Pc kW/m3 25℃Power loss 80℃60 (f=25kHz,B=200mT) 100℃50功率损耗Pc kW/m3 25℃600Power loss 80℃400 (f=100kHz,B=200mT) 100℃350 居里温度 Curie temperature Tc ℃≥200密度 Density d kg/m3×103 4.8●导磁率 Vs.温度特性μi Vs. Temperature●导磁率 Vs.频率特性μi Vs. Frequency●功率损耗 Vs.温度特性●功率损耗 Vs.频率特性●高磁导率铁氧体材料特性符号单位HP1 HP2 HP3 HP3A CharacteristicsSymbol Unit初始磁导率Initial permeability μi-5000±25%7000±25%10000±30%12000±30%相对损耗因数tanδ/μi ×10-6＜15 ＜7 ＜7 ＜10Relative lossfactor(100kHz) (10kHz) (10kHz) (10kHz)饱和磁通密度Bs mT 420 400 400 380Saturationflux density1194A/m 1194A/m 1194A/m 1194A/m 剩磁 RemanenceBr mT 110 100 90 110 矫顽力 CoercivityHc A/m 10 6 5 4.5 减落因数Disaccommodati on factor DF×10-6＜3 ＜3 ＜2 ＜2居里温度 CurietemperatureTc ℃≥140≥130≥120≥100密度 Density d kg/m3×103 4.85 4.9 4.95 4.95●导磁率 Vs.温度特性●导磁率 Vs.频率特性●阻抗 Vs.频率特性EE磁芯价格：￥面议型号 Type 尺寸 Dimensions (mm)A B C D E FEE10/5/5 10.3±0.2 5.5+0.15-0.1 4.75±0.2 2.4±0.2 7.7min 4.3±0.15 EE13/5/6 12.9±0.3 5.0±0.3 6.0±0.3 2.85±0.2 8.5min 3.65±0.15 EE13/6/6 13.0±0.3 6.0±0.15 5.9±0.2 2.6±0.2 10.2±0.3 4.6±0.1EE13.4/6/6 13.4±0.2 6.1±0.15 6.15±0.15 2.75±0.15 10.5min 4.8±0.1EE16/7/5 16.0±0.3 7.2±0.1 4.8±0.2 3.8±0.2 12.0±0.3 5.2±0.25 EE16/7/7 16.1±0.3 7.25±0.15 6.9±0.2 3.8±0.2 12.0±0.3 5.2+0.25EE16/8/4 16.3±0.3 8.15±0.15 4.50±0.2 4.55±0.15 11.5min 6.0±0.2EE16/12/5 16.0±0.3 12.25±0.2 5.0-0.5 4.2-0.4 12.0±0.3 10.2+0.3-0.2 EE19/8/5 19.0±0.3 8.05±0.2 5.0±0.2 4.5±0.2 14.5±0.3 5.65±0.15 EE19/14/5 19.0±0.3 13.65±0.25 4.85±0.25 4.85±0.25 14.0±0.3 11.4±0.25Al:1kHz,0.5mA,100TsPc:100kHz,200mT,100°C100kHz,100mT,100°C(*)。

EE25 25
15.6
6.6 6.5 9.5 3.3 0.40 4.90 1.96 2000 1952
EE30 30
20
11 11 13 5 1.09 5.80 6.32 4750 2000
EE33 33
—
— 13.7 13.8 — 1.15 7.55 8.71 3840 2000
EE35 34.9
90 100
—
—
PC40 2300 510
95 14.3 >215 600
— —
450
410
2500B 2500 490 100 15.9 >230
95 70 75
—
—
B25 2300 510 130 15.9 >220 600
— —
450
410
3C8 2000 450
— 18.8 >200 900
EIC70 70 44 16.2 16.2 29.8 6.8 70/39 2.79 — —
——
EC52 53 32.1 13.75 13.75 24.2 8.7 53/49 1.8 10.5 18.8 4200 1942
EER49 49 37.4 16.9 16.9 27 8.4 49/54 2.46 11.8 29.09 5700 1900
— —
—
—
N27 2000 510
— 20 >220 48 — —
—
—
公司
—
— TDK TDK TOKIN TOKIN FERROCXLUBE SIEMENS
EI 型磁芯规格及参数
Ae Le Ve AL 型号 A B C D E F H

功率转换 1、开关式电源（AC-DC、DC-DC、DC-AC） 2、LCD背光源逆变器 3、混合动力汽车DC-DC转换器 4、绿色照明用电子镇流器
1、开关式电源 各种各样的开关电源和适配器
典型的开关电源电路及用于其中的磁性器件
开关电源基本电路原理：交流输入先经过EMI滤波电 路，然后经二极管整流、滤波成直流电，再经过开关 斩波电路变换成高频交流电，通过主变压器变压、隔 离后，由快速恢复二极管高频整流，再经过扼流圈、 电容滤波后输出平滑直流。
软磁铁氧体的机理
放大500倍
磁心的显微结构
磁畴及磁化过程
磁化曲线及磁滞回线
软磁铁氧体的主要技术性能参数 1、初始磁导率μi
初始磁导率是磁性材料的磁导率 (μ= B/H) 在磁 化曲线始端的极限值，即
式中 μ0为真空磁导率(4π×10-7 H／m) H为磁场强度(A／m) B为磁通密度( T )
液晶显示用各种器件
冷阴极射 线管 (CCFL)
接口电路
背光源逆变器 （Backlight Inverter）
冷阴极射 线管
(CCFL)
LCD背光源逆变器
晶体管
IC 电阻
扼流圈 片式电感
升压变压器
1推2（2合1）式
升压变压器主要技术要求： 在50 ~100kHz内有低的损耗，损耗温度系数为负值， 低矮轮廓，高尺寸精度
磁导率和磁化曲线的关系
2. 有效磁导率μe 为了绕制的方便，在变压器及滤波器等器件中, 常采
用两只形状相同的磁心配对构成闭合磁路。由于磁路各部 份形状尺寸不同，且配合面不可避免有残余气隙 (为改善 性能, 有时在磁路人为开制气隙), 因此要用有效磁导率来 表征磁心的性能。
式中 L为装有磁心的线圈的电感量(H) N为线圈匝数 le为有效磁路长度(m) Ae为有效截面积 (m2 )

初始磁导率µi
4
6000 5000 4000 3000
磁 芯 损 耗 Pc（ kw/m）
3
10
50
0k
Hz
10
3
Hz 0k 30 Hz 0k 20 Hz 0k 10
10
2
2000 1000 0 0 40 80 120 160 200 240 温度T（℃）
10
1
25
kH
z
50
kH
z
60 C 100 C 10
ISO9001:2000 Certified
锰锌软磁铁氧体
MnZn MnZn Ferrite Cores Selection Guide
江门市华林磁电有限公司
Jiangmen Hualin Magnetoelectric Co., Ltd.
1/49
目
录
Contents
☆锰锌铁氧体材料特性 MATERIAL CHARACTERISTICS………………………………………………3 ☆术语及定义 TERMS & DEFINITIONS…………………………………………………………………10 ☆CI 型 ☆EE 型 ☆EED 型 ☆EER 型 ☆EI 型 CI CORES…………………………………………………………………………………………13 EE CORES……………………………………………………………………………………… 14 EED CORES……………………………………………………………………………………21 EER CORES……………………………………………………………………………………22
JLH-5
温度T(℃)
8/49
JLH-12、JLH-15 材料特性曲线图 Curve Graph of JLH-12、JLH-15 Material Characteristics

初始磁导率温度系数ɑµ
Temperature factor of initial permea bility
饱和磁通密度 （Saturationflux Density） BS
H=1194 A/M
剩磁（Remanence）
Br
矫顽力 （Coercivity） HC
电阻率（Electrical resistivity）
5
4.9
铁粉芯材料特性 Iron powder cores Characteristics
材料 编号 Material Mix No.
有效磁导率(µ0) Refernce Permeability
磁导 率温度系 数 (+ppm/c) Temp Ccef of Perm
在 DC 偏流下磁导率
Permeability with DC Bias
28.5±0.5 28.0±0.4 30.1±0.6 33.2±0.6 35.0±0.6 40.2±0.6 42.15±0.85 42.15±0.85 50.0±0.7 55.15±1.0 65.1±1.35 70.0±1.0
80.0±2
EE85
85.0±3.4
EE110
110+4.0-1.0
EE120
14.6±0.4 16.75±0.25
14.6±0.4 16.95±0.25
65.6+0-1.2 67.0±1.0
17.4-0.8 32.0±0.5
20.0-0.7 22.5±0.5
76±1.0
20±0.5
20.0±0.5
E
20.2 min 18.6min 19.9±0.4 23.5min 24.8min 27.5±0.5 29.5min 29.5min 34.2min 37.5min 44.2+1.8 48min
