电气(强电)工程施工方案(1)电气(强电)工程安装程序1)施工顺序:先地下后地上,先室内后室外的施工原则。
先变电后动力、照明;先预埋后安装。
2)施工程序:施工准备—→预留预埋—→变配电设备安装—→配管配线(电缆)—→控制装置—→照明器具安装—→调试—→分区送电调试—→全系统送电调试。
3)在保证施工进度及创优量工程的前提下,与土建同步,并且紧密配合,做好预留预埋工作。
(2)电气(强电)工程主要施工方法1)防雷接地施工本工程的接地利用建筑物的主筋作为接地极,预留引出线,以备接地达不到设计要求作后备用。
利用基础接地体安装:利用无防水底板钢筋或深基础作接地体或柱内4 根主筋及平台钢筋,按设计图纸尺寸位置,标好位置,将底板钢筋搭接焊好,再将柱主筋(4 根)底部与底板筋搭接焊好,并在室外地面以下将主筋焊好连接板,清除药皮,并将两根主筋用色漆做好标记,以便引出和检查。
接地干线安装:首先进行接地干线的调直、测位、打眼、煨弯,并将断接卡子及接地端子装好,然后按设计要求位置尺寸挖沟,将扁钢放平埋入,接地干线末端露出地面不应超过0.5m,以便接引地线。
引下线暗敷设:先将所需扁钢(或园刚)用手锤进行调直,将引下线运至安装地点,按设计要求随建筑物引上挂好,及时将引下线的下端与接地体焊接好,随着建筑物的逐步增高将引下线敷设与建筑物内至屋顶为止,焊接后应敲掉药皮并刷防锈漆(现浇混凝土除外)。
引下线明敷设:将调直的引下线运送到安装地点,用绳吊升至最高点,然后由上而下逐点固定,直至安装断接卡子处,如需接头或安装断接卡子,进行焊接,焊接后清除药皮刷防锈漆。
避雷网安装:将调直的引下线运送到安装地点,用绳提升至最高点、顺直,敷设、卡固、焊接连接成一体,同引下线连成一体,焊接处清除药皮刷防锈漆及铅油。
均压环安装:直接利用结构内的结构钢筋,用20cm 的连接钢筋头与暗敷的避雷网或楼板内的钢筋相焊接成一体,并与柱筋中引下线连接成一体。
2)PVC 管暗敷设根据设计图纸加工好盒、箱、管弯。
附表2:压缩机房分部、子分部、分项工程划分表专业分部工程子分部工程分项工程检验批备注土建地基与基础无支护土方土方开挖土方开挖土方回填土方回填桩基础先张法预应力管桩先张法预应力管桩混凝土基础模板安装、拆除钢筋加工、安装混凝土原材料、配合比、混凝土施工、现浇结构外观质量、尺寸偏差、设备基础外观尺寸及尺寸偏差主体结构混凝土结构模板安装、拆除钢筋加工、安装混凝土原材料、配合比、混凝土施工现浇结构现浇结构外观质量、尺寸偏差、设备基础外观尺寸及尺寸偏差砌体结构砖砌体砖砌体混凝土小型空心砌块砌体混凝土小型空心砌块砌体配筋砌体配筋砌体填充墙砌体填充墙砌体钢结构钢结构焊接钢结构材料、焊接材料、钢结构焊接紧固件连接普通紧固件连接、高强度螺栓连接钢零部件加工钢零部件加工单层钢结构安装单层钢结构安装钢结构涂装防火、防腐涂装钢构件组装钢构件组装钢构件预拼装钢构件预拼装压型金属板压型金属板地面整体面层基层基土垫层、碎石垫层、水泥混凝土垫层、找平层、隔离层水泥混凝土面层水泥混凝土面层板块基层基土垫层、碎石垫层、水泥混凝土垫层、找平建筑装饰装修面层层、隔离层砖面层陶瓷地砖抹灰一般抹灰一般抹灰门窗木门窗制作与安装制作、安装金属门窗安装钢门窗、铝合金门窗特种门安装特种门安装塑料门窗安装塑料门窗安装门窗玻璃安装门窗玻璃安装吊顶明龙骨吊顶明龙骨吊顶涂饰水性涂料涂饰溶水性涂料涂饰溶建筑屋面瓦屋面金属板屋面金属板屋面细部构造细部构造安装建筑给水排水及采暖室内给水系统给水管道及配件安装,室内消火栓系统安装,给水设备安装,管道防腐,绝热室内排水系统排水管道及配件安装,雨水管道及配件安装室内热水供应系统管道及配件安装,辅助设备安装,防腐,绝热室内采暖系统管道及配件安装,辅助设备及散热器安装,系统水压试验及调试,防腐,绝热室外给水系统给水管道及配件安装,室内消火栓系统安装,给水设备安装,管道防腐,绝热室外排水系统排水管道及配件安装,雨水管道及配件安装室外热供热系统管道及配件安装,辅助设备安装,防腐,绝热建筑智能化火灾报警及消防联动系统火灾和可燃气体探测系统,火灾报警控制系统,消防联动系统综合布线系统缆线敷设和终接,机柜、机架、配线架的安装,消息插座和光缆芯线终端的安装电源与接地智能建筑电源,防雷及接地环境空间环境,室内空调环境,视觉照明环境,电磁环境工业设备安装工程容器类设备安装按设备位号压缩机设备安装按设备位号泵类设备安装按设备位号设备通用附属工程按设备位号安装管道安装工程工艺管道安装按介质分电气安装工程动力、照明、防雷及接地安装控制设备及低压电器安装:控制屏、低压开关柜、配电(电源)屏。
电路配管、配线工程施工流程一、项目准备在开始电路配管、配线工程施工之前,需要进行一系列的准备工作。
首先,施工队需要收集和整理相关施工图纸和设计文件,以便理解工程的具体要求。
其次,需要准备相应的施工材料和设备,如电缆、线管、插座等。
同时,还需要对施工现场进行清理和准备,确保施工的顺利进行。
二、布线规划在进行电路配线之前,需要进行布线规划。
根据设计文件和施工图纸,施工队需要确定电线、电缆的走向和布置方式。
同时,还需要考虑到电线的安全距离和防护要求,确保电路的可靠性和安全性。
布线规划完成后,施工队可以开始进行实际的配线工作。
三、配管安装配管是电路配线的基础,它可以保护电线不受外力损害,并方便后期的维护和检修。
根据布线规划,施工队需要安装线管或走线槽,将电线安全地隐藏在墙壁、地板或天花板中。
在安装过程中,需要注意线管或走线槽的密封性和固定性,以确保电线的稳定和安全。
四、电线引入在配管安装完成后,施工队需要将电线引入到对应的管道中。
这一步需要注意电线的引入方式和位置,避免电线弯曲或受到不必要的压力。
同时,还需要对电线进行标识和分类,以便后期维护和检修。
五、配线连接配线连接是电路配线工程的核心环节。
施工队需要根据设计文件和施工图纸,将电线连接到对应的插座、开关或其他设备上。
在进行连接之前,需要仔细检查电线的绝缘和导线的接触性能,确保连接的可靠性和安全性。
同时,还需要进行必要的测试和验收,以确保电路的正常运行。
六、维护和检修电路配管、配线工程施工完成后,施工队还需要进行维护和检修工作。
定期检查电线的连接情况和绝缘性能,及时发现和解决潜在的问题。
同时,还需要保持电路的清洁和整洁,避免灰尘和杂物对电路的影响。
总结起来,电路配管、配线工程施工流程包括项目准备、布线规划、配管安装、电线引入、配线连接以及维护和检修等环节。
在每个环节中,施工队都需要严格按照要求进行操作,确保电路的可靠性和安全性。
电路配管、配线工程的施工流程需要经验丰富的施工队进行操作,并且需要严格遵守相关的施工标准和规范。
电气设备安装:1、主要施工工艺施工准备→预留预埋→基础型钢及支架预制→基础型钢及支架安装→电气配管→桥架、线槽敷设→防雷及接地装置安装→干式变压器、配电箱安装→管内穿线及电缆敷设→厂区灯具、电话安装→接地测试、照明试运行→配合系统联动调试→竣工验收2、主要施工方法及技术要求(1 施工准备:详细阅读其它各专业图纸, 了解污水处理工艺流程、各建筑物名称、标高以及各设备的布置位置、主要管线等的管线位置、道路走向等.(2 动力及照明配管配线安装管路预埋主要为动力及照明系统。
预埋的管线主要是构筑物池体内,建筑物地坪内的预埋以及明配。
为了满足防潮、防腐要求,所有预埋钢管及配件采用热浸镀锌处理。
♦预埋的钢管使用前先进行外观质量检查,不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况,管内壁光滑无毛刺,管口刮光。
♦暗配的电线管路沿最近的路线敷设并尽量减少弯曲和交叉,弯曲半径不小于管外径的 10倍,且弯曲后无裂缝或显著的凹瘪现象。
埋入混凝土内的钢管,离表面的净距不小于 15mm .♦明配钢管管径在ф50及以下的采用螺纹连接;管径在ф63及以上的可采用套管焊接,套管处在两管对口的中心,长度为的 1。
5~3倍,焊接严密.明配镀锌钢管采用螺纹连接或紧定螺钉式套管连接. 跨接接地采用专用接地线卡子连接接地线,不得热熔焊接跨接接地线.钢管明配其弯曲半径不应小于管外径的 6倍,埋设在地下或混凝土内,其弯曲半径不应小于管外径 10倍.♦钢管连接处进行可靠接地跨接, 焊接长度不小于其直径的 6倍,镀锌钢管不得焊接,采用专用软导线接地跨接卡。
接线盒、灯位盒、开关盒与钢管连接,内外采用锁紧螺母紧固,并接地可靠。
进户管、过墙管、电源管直径在 40mm 以上应打喇叭, 直径 40mm 以下的管口进箱、盘套丝戴护口;钢管与电气设备间的电线保护管采用金属软管,长度不大于 2m ,并接地可靠.♦ PVC 管暗敷,关键是切割剔槽,用电动切割机开槽 , 不允许手工剔凿 , 开槽深度应满足敷管后距墙表面 15~20mm 的要求 , 槽内应平顺 , 深度一致。
动力照明专项施工方案一、概述动力照明在建筑物、公共场所和工业设施等领域中起着至关重要的作用,为保障照明系统的正常运行,需制定专项施工方案。
本文旨在提供动力照明专项施工方案,确保施工质量和效率。
二、施工前准备在正式施工之前,需要做好以下准备工作: - 确定动力照明系统的设计方案和布置位置; - 定购所需的照明设备和材料; - 对施工现场进行清理和准备工作; -确保施工人员具备相关资质和技能。
三、施工流程1. 照明设备安装•按照设计方案确定照明设备的安装位置和方式;•将灯具、电缆等设备固定在对应的位置,注意安装的牢固性和稳定性;•连接电缆线路并做好绝缘处理,确保安全可靠。
2. 电源接入•确认电源供应点和开关位置,进行电源线路的铺设和接入;•严格按照规定进行接线,避免短路和其他安全隐患。
3. 系统调试•连通电源,逐一测试各个照明设备的亮灭情况;•调节灯具的亮度和光色,确保照明效果符合设计要求。
四、验收和保养1. 竣工验收•完成施工后,组织相关部门进行竣工验收,检查照明系统的安装质量和运行情况;•如有问题,及时调整和处理。
2. 定期保养•设立定期检查和保养计划,对照明设备进行定期检查和清洁,确保系统正常运行;•定期更换灯泡和其他易损部件,延长设备的使用寿命。
五、安全措施在施工过程中,需遵守以下安全措施: - 确保施工人员佩戴必要的安全防护装备; - 严格执行电气安全操作规程,避免触电和火灾事故; - 施工现场保持整洁,避免绊倒和其他安全隐患。
六、总结动力照明专项施工方案是保障照明系统质量和安全的重要文件,施工单位和相关人员应严格执行施工流程和安全措施,确保施工质量和顺利完成工程。
愿本方案能为您的照明工程提供参考和指导。

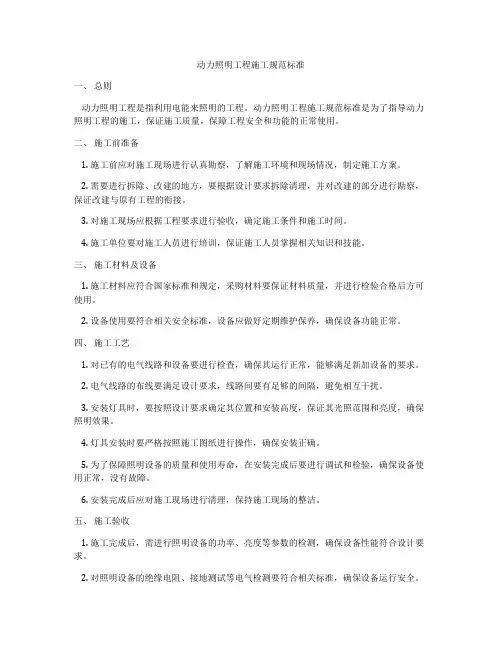

动力照明工程施工规范标准一、总则动力照明工程是指利用电能来照明的工程。
动力照明工程施工规范标准是为了指导动力照明工程的施工,保证施工质量,保障工程安全和功能的正常使用。
二、施工前准备1. 施工前应对施工现场进行认真勘察,了解施工环境和现场情况,制定施工方案。
2. 需要进行拆除、改建的地方,要根据设计要求拆除清理,并对改建的部分进行勘察,保证改建与原有工程的衔接。
3. 对施工现场应根据工程要求进行验收,确定施工条件和施工时间。
4. 施工单位要对施工人员进行培训,保证施工人员掌握相关知识和技能。
三、施工材料及设备1. 施工材料应符合国家标准和规定,采购材料要保证材料质量,并进行检验合格后方可使用。
2. 设备使用要符合相关安全标准,设备应做好定期维护保养,确保设备功能正常。
四、施工工艺1. 对已有的电气线路和设备要进行检查,确保其运行正常,能够满足新加设备的要求。
2. 电气线路的布线要满足设计要求,线路间要有足够的间隔,避免相互干扰。
3. 安装灯具时,要按照设计要求确定其位置和安装高度,保证其光照范围和亮度,确保照明效果。
4. 灯具安装时要严格按照施工图纸进行操作,确保安装正确。
5. 为了保障照明设备的质量和使用寿命,在安装完成后要进行调试和检验,确保设备使用正常,没有故障。
6. 安装完成后应对施工现场进行清理,保持施工现场的整洁。
五、施工验收1. 施工完成后,需进行照明设备的功率、亮度等参数的检测,确保设备性能符合设计要求。
2. 对照明设备的绝缘电阻、接地测试等电气检测要符合相关标准,确保设备运行安全。
3. 对施工过程中的资料和记录进行审核,确保工程质量和施工符合相关标准和要求。
4. 确认照明设备的使用效果,确保设备满足要求,能够满足工程需要。
六、施工后维护1. 确保动力照明设备运行正常,设备损坏或出现故障及时进行维修,保证设备的正常使用。
2. 定期进行设备的清洁和保养,保证设备的使用寿命。
3. 对设备的维修、更换等工作要由有资质的专业人员进行操作,严禁无资质人员进行未经许可的操作。
六、动力照明配管、配线工程(一)配管工程量计算1、配管工程量计算规则:(1)配管方式、部位沿梁:B、L;沿顶棚:CE、P;沿柱:C、Z;沿地板(面):F、D沿构架:R沿吊顶:SC沿墙:W、Q(2)配管工程量计算规则:电气配管工程量以敷设方式(明敷、暗敷)、位置及管材材质、规格,分别以“延长米”计算,不扣除管路中间的接线箱(盒)、灯头盒、开关盒、插座盒所占长度。
①水平方向配管:按照平面图计算。
明敷按墙的净空尺寸;暗敷按建筑轴线尺寸或者设备定位尺寸及算;当斜向配管:埋地或者现浇板可以走斜线;明装、预制板则必须沿轴线配管。
②垂直方向敷设的管(沿墙、柱引上或引下),其工程量计算与箱、柜、盘、板开关等设备安装高度有关。
注:无论是明配管还是暗配管,计算方法一致(层高-开关、插座、配电箱安装高度),都不扣除楼板厚度。
③当埋地配管时(DA或FC):水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算竖直方向配管按照穿出地面向设备或向墙上电气开关配管时,按埋的深度和引向墙、柱的高度进行计算。
若电源架空引入,穿管进入配电箱(AP、AL),再进入设备,又连开关箱(AK),再连照明箱(AL),水平方向配管长度为L1、L2、L3、L4均算至各中心处。
当管穿出地面时,沿墙引下管长度(h1)加上地面厚度;或设备基础高;或出地面150mm~200mm长度,即为s配管长度。
注:配管工程量计算顺序:先算水平管(平面图),后算竖直管。
(二)配管定额套用1、电线管(DG)明敷、暗敷明敷(m);暗敷(m)2、硬塑料管明敷、暗敷。
UPVC(阻燃塑料管)明敷(m);暗敷(m)3、半硬质塑料管(pvc管)暗敷(m)1、金属软管(逐渐陶态)(m)现较多用塑料波纹管只有在特殊地方用金属软管2、接线盒、灯头盒、插座盒、开关盒。
(1)工程量计算方法:①接线盒工程量计算:凡是导线有分支的位置处需要安装接线盒;导线没有分支,但是配管长度超过规范规定长度,需要安装接线盒:配管长度超过30m,中间无拐弯;配管长度超过20m,中间有一个拐弯;配管长度超过15m,中间有二个拐弯;配管长度超过8m,中间有三个拐弯;②开关盒、插座盒、灯头盒工程量计算:凡是配管,在每个开关位置处装一个开关盒;在每个插座位置处,装一个插座盒;在每个灯具位置处装一个灯头盒。
照明线路配管及配线安装
1.配管
1.1配管施工在建筑抹灰及地面工程结束后进行。
在穿线前,将管内的砂浆等杂物清除干净。
1.2线管的暗敷,采用丝扣连接,配合土建部分可用套管电焊焊接,焊口应严密,套管长度为连接管外径的±1.5-3倍,连接管的对口应平齐,管口光滑,接线盒要密封处理好,管的变曲半径不应小于外径的6倍,表面不应有明显的折皱和不平弯扁现象,弯扁程度不应大于管径的±10%。
1.3楼板电线管暗敷预埋,若遇交叉重叠,(三层线管或大管径的)则须变通,改变走向,尽量避免影响混凝土楼板强度。
1.4若设计修改,暗敷管需延伸至某用电点,须用电线管连接,不能使用金属软管。
1.5电线管穿线后严禁在管线上施焊及做电焊接地通路,避免损坏导线绝缘层,造成线路短路。
1.6线槽的直线段应每隔1.0-1.5m设置吊点或支点及线槽接头处,距接线盒0.2m处,线槽走向变转角应加吊点。
2.管内穿线
选择导线:根据设计图纸要求选择各管路中的导线规格,相线,零线,保护接地线的颜色加以区分,整个工程的相线,零线,保护接地颜色要求统一。
管内穿线:首先穿线前进行管路清扫,管内干净无杂物。
根据设计选择导线的颜色:相线、零线及保护地线颜色应加以区分。
同一建筑物内的导线,其颜色选择应统一。
不同回路,不同电压及电流的导线,不得穿于同一管内。
钢管穿线前,应首先检查各个管口护口是否齐全完整,如有遗漏和破损,均应补齐和更换。
穿线时应在盒箱内预留出适当余量。
配管、配线工程量计算规则1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格,以“延长米”为计量单位,不扣除管路中间的接线箱(盒)、灯头盒、开关盒所占长度。
2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装,其工程量应另行计算。
3、管内穿线的工程量,应区别线路性质、导线材质、导线截面,以单线“延长米”为计量单位计算。
线路分支接头线的长度已综合考虑在项目基价中,不得另行计算。
照明线路中的导线截面大于或等于6mm2以上时,应执行动力线路穿线相应项目。
4、线夹配线工程量,应区别线夹材质(塑料、瓷质)、线式(两线、三线)、敷设位置(木、砖、混凝土结构)以及导线规格,以线路“延长米”为计量单位计算。
5、绝缘子配线工程量,应区别绝缘子形式(针式、鼓形、蝶式)、绝缘子配线位置(沿屋架、梁、柱、墙,跨屋架、梁、柱,木结构、顶棚内及砖、混凝土结构,沿钢支架及钢索)、导线截面积,以线路“延长米”为计量单位计算。
绝缘子暗配,引下线按线路支持点至天棚下缘距离的长度计算。
6、槽板配线工程量,应区别槽板配线位置(木结构、砖、混凝土结构)、导线截面、线式(二线、三线),以线路“延长米”为计量单位计算。
7、塑料护套线明敷工程量,应区别导线截面、导线芯数(二芯、三芯)、敷设位置(木结构、砖、混凝土结构、沿钢索),以单根线路“延长米”为计量单位计算。
8、线槽配线工程量,应区别导线截面,以单根线路“延长米”为计量单位计算。
9、钢索架设工程量,应区别圆钢、钢索直径( 6、 9),按图示墙(柱)内缘距离,以“延长米”为计量单位计算,不扣除拉紧装置所占长度。
10、母线拉紧装置及钢索拉紧装置制作安装工程量,应区别母线截面、花篮螺栓直径(12、16、18)以“套”为计量单位计算。
11、车间带形母线安装工程量,应区别母线材质(铝、铜)、母线截面、安装位置(沿屋架、梁、柱、墙,跨屋架、梁、柱)以“延长米”为计量单位计算。
一、工程概述本工程为电力配管配线工程,主要包括配电箱电气配管、配线施工电力电缆电气配管、配线施工开关、插座等小电器安装、灯具、路灯等。
为确保工程顺利进行,特制定本施工方案。
二、施工准备1. 人员准备:组织一支经验丰富、技术过硬的施工队伍,确保施工质量。
2. 材料准备:根据设计图纸,准备各类电力电缆、配线管、开关、插座、灯具等材料。
3. 工具准备:准备电线剥皮机、弯管机、剥线钳、电焊机、扳手、螺丝刀等施工工具。
4. 施工现场准备:清理施工现场,确保施工环境安全、整洁。
三、施工工艺1. 配电箱施工(1)根据设计图纸,确定配电箱位置,并做好标记。
(2)按照要求,挖设电缆沟,将配电箱放置在电缆沟内。
(3)连接配电箱与电缆,做好接地处理。
(4)安装配电箱内各类开关、插座等设备,并进行调试。
2. 配线施工(1)根据设计图纸,确定配线管走向,并做好标记。
(2)挖设电缆沟,将配线管敷设于电缆沟内。
(3)在配线管内穿入电力电缆,做好接头处理。
(4)安装开关、插座等设备,并进行调试。
3. 电缆敷设(1)根据设计图纸,确定电缆敷设路径。
(2)挖设电缆沟,将电缆敷设于电缆沟内。
(3)电缆头制作及安装,确保电缆接头质量。
(4)电缆敷设完毕后,做好接地处理。
4. 灯具、路灯安装(1)根据设计图纸,确定灯具、路灯安装位置。
(2)安装灯具、路灯,确保安装牢固。
(3)进行调试,确保灯具、路灯正常工作。
四、施工质量控制1. 材料质量:选用符合国家标准、质量合格的电力电缆、配线管、开关、插座等材料。
2. 施工工艺:严格按照施工规范进行施工,确保施工质量。
3. 接头处理:电缆接头处应进行绝缘处理,确保接头质量。
4. 调试:施工完成后,进行全面调试,确保设备正常运行。
五、安全文明施工1. 施工现场安全:确保施工现场安全,防止发生安全事故。
2. 施工现场文明:保持施工现场整洁,做到文明施工。
3. 施工环境保护:做好施工过程中的环境保护工作,减少对环境的影响。
动力照明系统施工方法一、施工流程钢管敷设要求→预制弯管切管套丝→测定箱盒位置,划线剔槽、安装、固定→管路敷设要求→变形缝处理→接缝焊接→配电箱盘外壳固定→配管隐蔽验收→选择导线→管口护圈→管内穿线→导线连接→线路检查、绝缘测试→检查灯具开关等器具→箱合等防腐处理→安装→试验调整→送电试运行→验收。
二、电气配管1、埋于地下的电线管路不宜穿过设备根底,在穿过建筑物根底时应加保护套管。
2、管子安装前必需消退管内毛刺和铁锈,并涂以防腐漆,电线管的连接必需承受束结连接,焊管承受套管连接,管子须用钢锯切断,严禁用火焰、电焊切割。
3、电管的弯头应用符合要求的弯管器弯制,弯曲处不得产生破裂现象,椭圆度不得超过管径的10%。
4、管子在穿过伸缩缝或沉降缝时,应装接线盒、金属软管装置,并做好接地性垮接。
5、预埋在混凝土内的电管尽量在二层钢筋之间,埋设于楼板内的电管应尽量避开重叠,电管上混凝土保护层不应小于15 毫米。
6、电管在平顶内敷设时,要求与土建施工协作,电管要固定结实,灯头箱位置要正确。
7、预埋管线管路较长,弯头较多时,应预先穿好拉线铁丝以利穿线工程顺当进展。
8、明配钢管管径在50 及以下的,必需承受丝扣连接钢管管径在60 以上的可以使用套管焊接。
套管应处在两管对口的中心,长度应为管外径的1.5~3 倍焊接应严密。
在上制止熔焊对接。
配管承受丝口连接的连接后螺纹外露2~3 扣,其圆钢跨按接地线的直径不得小于6mm,焊接长度不得小于直径的6 倍;焊接应结实、平坦、饱满;不得有点焊、咬肉、夹渣、焊瘤、钢管焊穿等现象。
9、明配镀锌钢管不允许焊接,只能套丝连接或紧固螺钉式套管连接。
明配镀锌钢管跨接接地应承受专用接地线,卡子连接接地线,不得焊接跨接接地线。
10、明配钢管PVC 硬质塑料管在进灯位、开关、插座,箱盒的150~300mm 处应设管卡或用支架固定。
在转角、直线段处的管卡或支架间距应对称,且其间距应符合有关规定。
11、钢管进入箱盒50 以下必需用锁紧螺母固定,露出锁紧螺母的丝扣为2~3 扣;63 以上可以点焊,固定管口露出箱金内壁3~5mm。
电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程;开关插座安装工程以及其他附件安装工程;一、电线知识:1、电线通用符号含义:〔1〕代号;B-电线有时不表示〔2〕导体;T-铜芯一般缺省表示,L-铝芯,R-软铜〔3〕绝缘;V-聚氯乙烯,X-橡皮,F-氯丁橡皮〔4〕护套;V-聚氯乙烯〔5〕其他;R-软电线,P-屏蔽,B-平行2、常用电线举例:1、BX、BLX:橡胶绝缘电线;固定敷设于室内或室外,明敷、暗敷或穿管,作为设备安装用线;2、BXF、BLXF:氯丁橡胶绝缘电线;同BX型,耐气候好,适用于室外;3、BXR:橡胶绝缘软电线;同BX型,仅用于安装时要求柔软的场所;4、BXHF、BXLHF:橡胶绝缘和护套电线;同BX型,适用于较潮湿的场所和作为室外进户线;5、BV、BLV:聚氯乙烯绝缘电线;同BX型,但耐湿性和耐气候性较好;6、BVR:聚氯乙烯绝缘软电线;同BV型,仅用于安装时要求柔软的场所;7、BVV、BLVV:聚氯乙烯绝缘和护套电线;同BV型,用于潮湿和机械防护要求较高的场所,可直埋土壤中8、BV-105、BLV-105:耐热105℃聚氯乙烯绝缘电线;同BV型,用于45℃及以上高温环境中;9、BVR-105:耐热105℃聚氯乙烯绝缘软电线;同BVR型,用于45℃及以上高温环境中;10、RV 单芯铜芯氯乙烯绝缘绝缘软线;供各种移动电器、仪表、电信设备、自动化装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃;11、RVB 两芯平型铜芯聚氯乙烯绝缘软线;供各种移动电器、仪表、电信设备、自动化装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃;12、RVS 两芯铜芯聚氯乙烯绞型连接软线;供各种移动电器、仪表、电信设备、自动化装置接线用;也作为内部安装用线,安装时环境温度不低于-15℃;13、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线;同RV型,用于潮湿和机械防护要求较高及经常移动、弯曲的场所;14、ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线;15、RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软线;16、AVR 镀锡铜芯聚氯乙烯绝缘平型连接软线;17、RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软线;18、AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线;19、RFS两芯绞型、RFB两芯平型:丁晴聚氯乙烯复合物绝缘软线;同RVB、RVS型, 但低温柔软性较好;20、 RXSRXB:棉纱编织橡胶绝缘双绞平型软线;室内日用电器,照明用电源线; RX:棉纱总编织橡胶绝缘软线;同RXSRXB型;3、规格表示法含义:RVVP2×32/的含义;R—软线; VV—双层护套线; P—屏蔽; 2—2芯多股线;32—每芯有32根铜丝;—每根铜丝直径为ZR-RVS2×24/ 的含义;ZR—阻燃; R—软线; S—双绞线; 2—2芯多股线;24—每芯有24根铜丝;—每根铜丝直径为4、一般导线的规格系列1耐压;300/500V 、 450/750V2规格; 4 6 10 16 25 32 50 70 95 120 150 185 240 300 400;二导线敷设基本方法导线的敷设方法有许多种,按线路在建筑物内敷设位置的不同,分为明敷设和暗敷设;按在建筑结构上敷设位置不同,分为沿墙、沿柱、沿梁、沿顶棚和沿地面敷设;导线明敷设,是指线路敷设在建筑物表面可以看得见的部位;导线明敷设是在建筑物全部完工以后进行,一般用于简易建筑或新增加的线路;导线暗敷设,是指导线敷设,是指导线敷设在建筑物内的管道中;导线暗敷设与建筑结构施工同步进行,在施工过程中首先把各种导管和预埋件置于建筑结构中,建筑完工后再完成导线敷设工作;暗敷设是建筑物内导线敷设的主要方式;导线敷设的方法也叫配线方法;不同敷设方法其差异主要是由于导线在建筑物上的固定方式不同,所使用的材料、器件及导线种类也随之不同;按导线固定材料的不同,常用的室内导线敷设方法有以下几种:1夹板配线夹板配线使用瓷夹板或塑料夹板来夹持和固定导线;适用于一般场所;2瓷瓶配线瓷瓶配线使用瓷瓶来支持和固定导线;瓷瓶的尺寸比夹板大,适用于导线截面较大、比较潮湿的场所;3线槽配线线槽配线使用塑料线槽或金属线槽支持和固定导线;适用于干燥场所;4卡钉护套配线卡钉护套配线使用塑料卡钉来支持和固定导线;适用于干燥场所;5钢索配线钢索配线是将导线悬吊在拉线的钢索上的一种配线方法;适用于大跨度场所,特别是大跨度空间照明;6配管配线配管配线是将导线穿在线管中,然后再明敷或暗敷在建筑物的各个位置;使用不同的管材,可以适用于各种场所,主要用于暗敷设;穿管常用的管材有两大类:钢管和塑料管;1钢管;钢管按管壁厚的不同,分为薄壁管和厚壁管;薄壁管也叫电线管,是专门用来穿电线的;其内外均已做过防腐处理,电线管不论管径大小,管壁厚度均为;厚壁管分为焊接钢管和水煤气钢管;焊接钢管的管壁厚度,按管径的不同分成和3mm两种;水煤气钢管主要用于通水和煤气,管壁厚度随管径增加;厚壁管分为镀锌管和不镀锌黑管,黑管在使用前需先做防腐处理;在现场浇注的混凝土结构中主要使用厚壁钢管,而水煤气钢管则用于敷设在自然地面内和素混凝土地面中;在有轻微腐蚀性气体的场所和有防爆要求的场所必须使用水煤气钢管;2塑料管;穿管敷设使用的塑料管有聚乙烯硬质管、半硬质管、波纹管和改性聚氯乙烯硬质管;为了保证建筑电气线路安装符合防火规范要求,各种塑料管均采用阻燃管;但防火工程线路一律使用水煤气钢管;①聚乙烯硬质管;是灰色塑料管,强度较高;由于加工连接困难,目前建筑施工中已很少使用;主要用在腐蚀性较强的场所;②聚氯乙烯硬质管;也叫PVC管,白颜色;PVC管绝缘性能那,耐腐蚀,抗冲击、抗拉、抗弯强度大可以冷弯,不燃烧,附件种类多,是建筑物中暗敷设常用的管材;③聚氯乙烯半硬质管;又叫流体管;由于半硬质管易弯曲,主要用于砖混结构中开关、灯具、插座、插座等处线路的敷设;④聚氯乙烯波纹管;也叫可挠管;波纹管的抗压性和易弯曲性比半硬质管好,许多工程中用来取代半硬质管,但波纹管比半硬质管薄,易破损;另外,由于管上有波纹,穿线的阻力较大;3普利卡金属套管;普利卡金属套管是一种新型复合管材,是可挠性电线保护套管,外层为镀锌钢带,内层为电工纸,表面被覆一层具有良好柔韧性的软质聚氯乙烯PVC材料,可用于任何环境下的室内外配线,按用途可分为标准型、防腐型、耐寒型和耐热型等;管材的规格,厚壁管以内径为准,其他管材以外径为准;现在使用的单位是毫米mm,以前用的单位是英寸in;两者间的对应关系是:1in=;如:15mm管材相当于俗称6分管,20mm 管材相当于俗称8分管,25mm管材相当于1in管;7封闭式母线槽配线;适用于高层建筑、工业厂房等大电流配电场所;三管内配线一般规则在工业与民用建筑中采用较多的方式是线管配线;线管配线的做法是把绝缘导线穿入保护管内敷设;这种配线的特点是比较安全可靠,可以避免腐蚀性气体、流体的侵蚀,可以避免机械损伤,便于维修更换导线;穿管敷设使用的保护管有钢管镀锌钢管、塑料管PVC和普利卡金属套管等;配管时要根据所穿导线的截面、导线根数及所采用的保护管的类型合理选定保护管直径;配管时应该根据管路的长度、弯头的多少和拉线位置等实际情况在管路中间的适当益设置接线盒或拉线盒;其设置原则是:1安装电器的位置应设置接线盒;2线路分支处或导线规格改变处要设置接线盒;3水平敷设管路遇下列情况之一时,中间应增设接线盒或拉线盒,且接线盒或拉线盒的位置应便于穿线;1管子长度每超过30m,无弯头;2管子长度每超过20m,有1个弯头;3管子长度每超过15m,有2个弯头;4管子长度每超过8m,有3个弯头;4垂直敷设的管路遇下列情况之一,应增加固定导线的拉线盒;1导线截面积50mm2及以下,长度超过30m;2导线截面积70-95mm2,长度超过20m;3导线截面积120-240㎜,长度超过18m;5管子穿过建筑物变形缝时应增设接线盒;穿管敷设时,管内穿线应符合以下规定:1穿管敷设的绝缘导线,其绝缘额定电压不能低于500V;2管内所穿导线含绝缘层在内的总截面积不要大于管内径截面积的40%;3导线在管内不要有接头或扭结,接着应放在接线盒箱内;4同一交流回路的导线应该穿在同一钢管内;5不同回路、不同电压等级以及交流与直流回路,不得穿在同一管内;但下列几种情况或设计有特殊规定的除外:①电压为50V及以下的回路;②同一台设备的电机回路和无抗干扰要求的控制回路;③照明花灯的所有回路;④同类照明的几个回路,但管内导线的根数不能超过8根;四接线箱、盒等安装工程量计算明配管和暗配线管,均发生接线盒分线盒或接线箱安装,开关盒、灯头盒及插座盒安装,它们均以“个”计量;其箱盒均为未计价材料;1接线盒的设置:接线盒的设置往往在平面图中反映不出来,但在实际施工中接线盒又是不可缺少的,一般在碰到下列情况时应设置接线盒拉线盒,以便于穿线;1管线分支、交叉接头处在没有开关盒、灯头盒、插座盒可利用时,就必须设置接线盒;2水平线管敷设超过下列长度时中间应加接线盒管长超过30m且无弯时;管长超过20m,中间只有1个弯时;管长超过15m,中间有2个弯时;管长超过8m,中间有3个弯时;3垂直敷设电线管路超过下列长度时应设接线盒,并应将导线在管口处或接线盒中加以固定;①导线截面50mm2及以下为30 mm2;②导线截面70~95 mm2为20 mm2;③导线截面120~240 mm2为18 mm2;4电线管路过建筑物伸缩缝、沉降缝等一般应作伸缩、沉降处理,宜设置接线盒拉线盒2、开关盒、灯头盒及插座盒:无论是明配管还是暗配管,应根据开关、灯具、插座的数量计算相应盒的工程量,材质根据管道的材质而定,分为铁质和塑料两种,插座盒、灯头盒安装,执行开关盒定额;b 接线盒位置透视图1一接线盒;2一开关盒;3一灯头盒;4一插座盒解:透视图b是根据平面图a绘制,帮助同学们了解各种盒的设置情况,施工图不包括这类图纸;接线盒:共3个;7轴上2个,8轴上1个灯头盒:2个;灯的位置插座盒:共3个;插座的位置,7轴上2个,8轴上1个开关盒:2个;开关的位置,B轴上有2个;五配管工程量计算配管工程以所配管的材质、敷设方式以及按管的规格划分定额子目;1、计算规则及其要领:1计算规则:各种配管工程量以管材质、规格和敷设方式不同,按“延长米”计量,不扣除接线盒箱、灯头盒、开关盒所占长度;2计算要领:从配电箱起按各个回路进行计算,或按建筑物自然层划分计算,或按建筑平面形状特点及系统图的组成特点分片划块计算,然后汇总;千万不要“跳算”,防止混乱,影响工程量计算的正确性;例题3:根据上述规定,此示意图位置计算接线盒、灯头盒、插座盒、开关盒的数量,并在平面图上画出;2、计算方法:计算配管的工程量,分两步走,先算水平配管,再算垂直配管;1水平方向敷设的管,以施工平面布置图的管线走向和敷设部位为依据第一节内容,并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算,以下图为例;水平配管长度计算示意图由上图可知AL1箱800×500×200有两个回路即WL1:BV-2×和WL2:BV-4×,其中WL1回路是沿墙、顶棚暗敷,WL2沿墙、顶棚明敷至AL2箱500×300×160;工程量的计算需要分别计算,分别汇总,套用不同的定额;1WL1回路的配管线为:BV-2×,回路沿1-C—2轴沿暗墙敷及房间内沿顶棚暗敷,按相关墙轴线尺寸计算该配管长度;那么WL1回路水平配管长度SC15=+3+++2+3=2WL2回路的配管线为:BV-4×,回路沿1-A轴沿墙明敷,按相关墙面净空长度尺寸计算线管长度;那么WL2回路水平配管长度PC20=--+3=2垂直方向敷设的管沿墙、柱引上或引下,其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关;无论配管是明敷或暗敷均按下图计算线管长度;1一拉线开关;2一插座;3一开关;4--配电箱或Wh表;5--配电柜由上图可知,各电气元件的安装高度知道后,垂直长度的计算就解决了,这些数据可参见具体设计的规定,一般按照配电箱底距地,板式开关距地-,一般插座距地,拉线开关距顶,灯具的安装高度按具体情况而定,本图灯具按吸顶灯考虑;1WL1回路的垂直配管长度SC15=-配电箱+插座+×2拉线开关=2WL2回路的垂直配管长度PC20=AL1+-合计:暗配SC15的管长度为:水平长+垂直长=+=明配PC20的管长度为:水平长+垂直长=+=3当埋地配管时FC,水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算;穿出地面向设备或向墙上电气开关配管时,按埋的深度和引向墙、柱的高度进行计算,见下图所示;埋地水平管长度图1水平长度的计算:若电源架空引入,穿管SC50进入配电箱AP后,一条回路WP1进入设备,再连开关箱AK,另一回路WP2连照明箱 AL;水平方向配管长度为L1=1m,L2=3m,L3=,L4=9m等;水平方向配管长度均算至各电气元件的中心处;①引入管的水平长度墙外考虑SC50=1++=②WP1的配管线为:BV-4×6 SC32 FC管长度SC32=3+=③WP2的配管线为:BV-4×4 SC25 FC管长度SC25=9m2垂直长度的计算:当管穿出地面时,沿墙引下管长度h加上地面埋深才为垂直长度,出地面的配管还应考虑设备基础高和出地面高度,一般考虑150~200mm,即为垂直配管长度;各电气元件的高度分别为:架空引入高度h1=3m;开关箱距地h2=;配电箱距地h3 =;管埋深h4 =;管埋深h5 =;基础高h6 =;①引入管的垂直长度SC50=h1+h5=3+=②WP1的垂直配管长度SC32=h5 +h6+×2+h5+h2AL=++×2++=伸出基础高按200mm考虑③WP2的垂直配管长度SC25=h3+h4=+=合计:引入管SC50=+=SC32=+=SC25=9+=六配管工程量计算时应注意的问题配管工程量计算在电气施工图预算中所占比重较大,是预算编制中工程量计算的关键之一,因此除综合基价中的一些规定外还有一些具体问题需进一步明确;1.不论明配还是暗配管,其工程量均以管子轴线为理论长度计算;水平管长度可按平面图所示标注尺寸或用比例尺量取,垂直管长度可根据层高和安装高度计算;2.在计算配管工程量时要重点考虑管路两端、中间的连接件:①两端应该预留的要计入工程量如进、出户管端;②中间应该扣除的必须扣除如配电箱等所占长度;3.明配管工程量计算时,要考虑管轴线距墙的距离,如在设计无要求时,一般可以墙皮作为量取计算的基准;设备、用电器具作为管路的连接终端时,可依其中心作为量取计算的基准; 4.暗配管工程量计算时,可依墙体轴线作为量取计算的基准:如设备和用电器具作为管路的连接终端时,可依其中心线与墙体轴线的垂直交点作为量取计算的基准;5.在钢索上配管时,另外计算钢索架设和钢索拉紧装置制作与安装两项;6.当动力配管发生刨砼地面沟时,以“m”计量,按沟宽分档,套相应定额;7.在吊顶内配管敷设时,用相应管材明配线管定额;8.电线管、钢管明配、暗配均已包括刷防锈漆,若图纸设计要求作特殊防腐处理时,按刷油、防腐蚀.绝热工程定额规定计算,并用相应定额;配管工程包括接地跨接,不包括支架制作、安装,支架制作安装另立项计算;上述基准点的问题,在实际工作中形式较多,但要掌握一条原则,就是尽可能符合实际;基准点一旦确定后,对于一项工程要严格遵守,不得随意改动这样才能达到整体平衡,使整个电气工程配管工程量计算的误差降到最低;七管内穿线工程量计算1、计算规则管内穿线按“单线延长米”计量;导线截面超过6mm2以上的照明线路,按动力穿线定额计算;2、管内穿线长度可按下式计算:管内穿线长度=配管长度+导线预留长度×同截面导线根数例题1:电缆架空引入,标高,穿SC50的钢管至AP箱,AP箱尺寸为1000×2000×500,从AP 箱分出两条回路WP1、WP2,其中一条回路进入设备,再连开关箱AK,即WP1箱,其配管线为:BV-4×6 SC32 FC ;另一回路WP2连照明箱 AL,WP2的配管线为:BV-4×4 SC25 FC,AL 配电箱尺寸800×500×200;计算下图的管内穿线的工程量导线与柜、箱、设备等相连接预留长度图解:根据上题的配管工程量,计算管内穿线的工程量;1入户电缆=配管长度+预留长度=+1+2+=2WP1的配管线为:BV-4×6 SC32 FCBV-6:SC32管长+各预留长度×4=+1+2AP箱+1×2设备+箱×4=+3+2+×4=3WP2的配管线为:BV-4×4 SC25 FCBV-4:SC25的管长+各预留长度×4=+1+2AP箱++AL箱×4=+3+×4=八管内穿线工程量计算应注意的问题1、计算出管长以后,要具体分析管两端连接的是何种设备.①如果相连的是盒接线盒、灯头盒、开关盒、插座盒和接线箱时,因为穿线项目中分别综合考虑了进入灯具及明暗开关、插座、按钮等预留导线的长度,因此穿线工程量不必考虑预留;单线延长米=管长×管内穿线的根数型号、规格相同;②如果相连的是设备,那么穿线工程量必须考虑预留;单线延长米=管长+管两端所接设备的预留长度×管内穿线根数;2、导线与设备相连时需设焊压接线端子,以“个”计量单位,根据进出配电箱、设备的配线规格、根数计算,套用相应定额;例题2:以上题为例计算焊铜接线端子的工程量;铜线解: BV-4的焊铜接线端子:4AP箱+4AL箱=8个BV-6的焊铜接线端子:4AP箱+4×2设备+4AK箱=16个九桥架和线槽配线工程量计算选学1、金属线槽和塑料线槽以及桥架配线时,线槽、桥架安装按“m”计量,工程量按施工图设计长度计算;2、线槽进出线盒以容量分档按“个”计量;3、线槽内配线以导线规格分档,以“单线延长米”计量,计算方法同管内穿线相同;4、线槽需要支架时,要列支架制作与安装两项;5、桥架的支架包括在桥架的安装定额中,不必单列项;练习;计算下图中的管内穿线的工程量和焊铜接线端子的工程量;其中AL1箱尺寸是800×500×160,AL2箱尺寸为500×300×120,WL1回路的配管线为:BV-2×,WL2回路的配管线为:BV-4×垂直配管长度计算示意图1一拉线开关;2一插座;3一开关;4--配电箱或Wh表;5--配电柜。
1、常用的电气设备等安装高度(1)配电箱:一般箱底距地1.5m(2)灯具:依据设计管线一般沿顶棚敷设。
(3)开关:拉线开关:一般距顶0.3m,板式开关:一般距地1.3m-1.5m (4)插座:一般插座安装高度距地0.3m,管线一般沿地面敷设。
其它插座:空调插座、防水插座等安装高度距地1.5m—1.8m,管线一般沿顶棚敷设。
2、动力、照明线路在平面图上的表示内容:①线路配线方式符号(如SC),②线路敷设部位符号(如FC),③线路文字标注格式(如a-b(c×d)e-f)3、照明工程一般包括配管配线工程;灯具安装工程;开关插座安装工程以及其他附件安装工程。
4、配管工程量计算规则:各种配管工程量以管材质、规格和敷设方式不同,按“延长米”计量,不扣除接线盒(箱)、灯头盒、开关盒所占长度。
5、配管工程量计算要领:从配电箱起按各个回路进行计算,或按建筑物自然层划分计算,或按建筑平面形状特点及系统图的组成特点分片划块计算,然后汇总。
千万不要“跳算”,防止混乱,影响工程量计算的正确性。
6、配管工程量计算方法:计算配管的工程量,分两步走,先算水平配管,再算垂直配管。
(1)水平方向敷设的管,以施工平面布置图的管线走向和敷设部位为依据,并借用建筑物平面图所标墙、柱轴线尺寸进行线管长度的计算。
(2)垂直方向敷设的管(沿墙、柱引上或引下),其工程量计算与楼层高度及与箱、柜、盘、板、开关等设备安装高度有关。
无论配管是明敷或暗敷均按规范预留长度计算线管长度。
7、配管工程量计算时应注意的问题:(1)不论明配还是暗配管,其工程量均以管子轴线为理论长度计算。
水平管长度可按平面图所示标注尺寸或用比例尺量取,垂直管长度可根据层高和安装高度计算。
(2)在计算配管工程量时要重点考虑管路两端、中间的连接件:①两端应该预留的要计入工程量(如进、出户管端);②中间应该扣除的必须扣除(如配电箱等所占长度)。
(3)明配管工程量计算时,要考虑管轴线距墙的距离,如在设计无要求时,一般可以墙皮作为量取计算的基准;设备、用电器具作为管路的连接终端时,可依其中心作为量取计算的基准。
六、动力照明配管、配线工程
(一)配管工程量计算
1、配管工程量计算规则:
(1)配管方式、部位
沿梁:B、L;
沿顶棚:CE、P;
沿柱:C、Z;
沿地板(面):F、D
沿构架:R
沿吊顶:SC
沿墙:W、Q
(2)配管工程量计算规则:电气配管工程量以敷设方式(明敷、暗敷)、位置及管材材质、规格,分别以“延长米”计算,不扣除管路中间的接线箱(盒)、灯头盒、开关盒、插座盒所占长度。
①水平方向配管:按照平面图计算。
明敷按墙的净空尺寸;
暗敷按建筑轴线尺寸或者设备定位尺寸及算;
当斜向配管:埋地或者现浇板可以走斜线;明装、预制板则必须沿轴线配管。
②垂直方向敷设的管(沿墙、柱引上或引下),其工程量计算与箱、柜、盘、板开关等设备安装高度有关。
注:无论是明配管还是暗配管,计算方法一致(层高-开关、插座、
配电箱安装高度),都不扣除楼板厚度。
③当埋地配管时(DA或FC):
水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算
竖直方向配管按照穿出地面向设备或向墙上电气开关配管时,按埋的深度和引向墙、柱的高度进行计算。
若电源架空引入,穿管进入配电箱(AP、AL),再进入设备,又连开关箱(AK),再连照明箱(AL),水平方向配管长度为L1、L2、L3、L4均算至各中心处。
当管穿出地面时,沿墙引下管长度(h1)加上地面厚度;或设备基础高;或出地面150mm~200mm长度,即为s配管长度。
注:配管工程量计算顺序:先算水平管(平面图),后算竖直管。
(二)配管定额套用
1、电线管(DG)明敷、暗敷
明敷(m);暗敷(m)
2、硬塑料管明敷、暗敷。
UPVC(阻燃塑料管)明敷(m);暗敷(m)
3、半硬质塑料管(pvc管)暗敷(m)
1、金属软管(逐渐陶态)(m)
现较多用塑料波纹管只有在特殊地方用金属软管
2、接线盒、灯头盒、插座盒、开关盒。
(1)工程量计算方法:
①接线盒工程量计算:
凡是导线有分支的位置处需要安装接线盒;
导线没有分支,但是配管长度超过规范规定长度,需要安装接线盒:配管长度超过30m,中间无拐弯;
配管长度超过20m,中间有一个拐弯;
配管长度超过15m,中间有二个拐弯;
配管长度超过8m,中间有三个拐弯;
②开关盒、插座盒、灯头盒工程量计算:
凡是配管,在每个开关位置处装一个开关盒;在每个插座位置处,装一个插座盒;在每个灯具位置处装一个灯头盒。
注:(1)凡是明配管就装明盒;凡是暗配管就装暗盒;
(2)线盒材质设计有规定的按照设计规定;设计无规定,线盒与配管材质一致(塑料管用塑料盒,铁管就用铁盒)
(2)定额套用:接线盒明装(个)接线盒暗装(个)
开关盒明装(个)开关盒暗装(个)
7、钢索上配管。
多用于工业厂房。
(1)钢索架设(m)
方法:按跨度,拉紧装置长度不扣除。
(2)钢索拉紧装置制作安装(套)
方法:拉紧装置一个固定端和一个活动端合起来为一套。
(3)线管沿钢索敷设(m)
2、配管创砼地沟(m)
当旧工程改造发生时;当设计变更时(结算时)要算。
