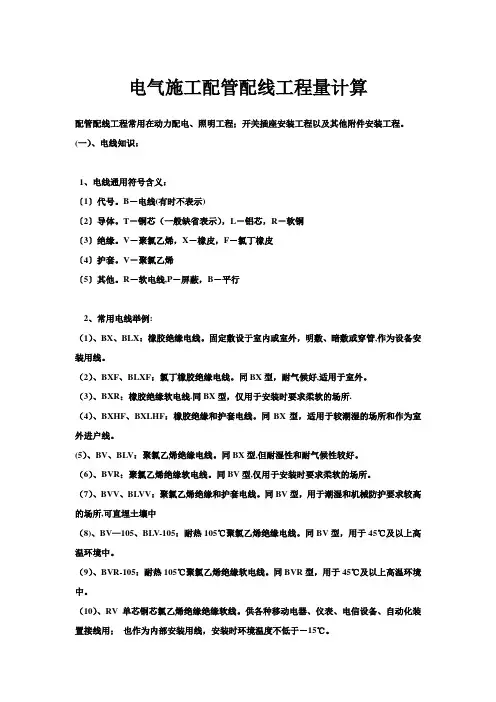

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程。
(一）、电线知识：1、电线通用符号含义：〔1〕代号。
B－电线(有时不表示)〔2〕导体。
T－铜芯（一般缺省表示），L－铝芯，R－软铜〔3〕绝缘。
V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。
V－聚氯乙烯〔5〕其他。
R－软电线,P－屏蔽，B－平行2、常用电线举例:（1）、BX、BLX：橡胶绝缘电线。
固定敷设于室内或室外，明敷、暗敷或穿管,作为设备安装用线。
（2）、BXF、BLXF：氯丁橡胶绝缘电线。
同BX型，耐气候好,适用于室外。
（3）、BXR：橡胶绝缘软电线.同BX型，仅用于安装时要求柔软的场所.（4）、BXHF、BXLHF：橡胶绝缘和护套电线。
同BX型，适用于较潮湿的场所和作为室外进户线。
(5）、BV、BLV：聚氯乙烯绝缘电线。
同BX型,但耐湿性和耐气候性较好。
（6）、BVR：聚氯乙烯绝缘软电线。
同BV型,仅用于安装时要求柔软的场所。
（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。
同BV型，用于潮湿和机械防护要求较高的场所,可直埋土壤中（8)、BV—105、BLV-105：耐热105℃聚氯乙烯绝缘电线。
同BV型，用于45℃及以上高温环境中。
（9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线。
同BVR型，用于45℃及以上高温环境中。
（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。
供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。
（11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。
供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。
(12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。
供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃。
（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。
把绝缘导线穿入管内敷设，称为配管配线。
这种配线方式比较安全可靠，可避免腐蚀气体的侵蚀和遭受机械损伤，更换电线方便。
在工业与民用建筑中使用最为广泛。
配管配线常使用的管子有水煤气钢管(又称焊接钢管，分镀锌和不镀锌两种，其管径以内径计算)、电线管(管壁较薄、管径以外径计算)、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管(俗称蛇皮管)等。
配管配线必须符合一定的要求，在此基础上还要包括管子选择、管子加工、管子敷设和穿线等几道工序。
(一)配管的一般要求(1)敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
(2)暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm。
(3)进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm。
(4)埋于地下的管路不宜穿过设备基础。
穿过建筑物时，应加保护管保护。
(5)明配钢管不允许焊接，只可用管箍丝接。
在防火区域属防爆等级配管、管箍、接线盒的连接处必须焊接地过桥。
(6)钢管(镀锌钢管除外)内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。
(7)穿电线的管子不允许焊接。
如需要焊接(用于暗配)可采用套管连接，套管长度为连接管外径的1.5～3倍，连接管的对口应在套管的中心，焊接牢固、严密。
(8)钢管与设备的连接，应将钢管敷设到设备内部。
如不能直接进入时，应采取如下措施：1)在干燥房屋内，可从管口起加保护软管引入设备内;2)在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。
3)金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。
(二)管子的选择(1)电线管：管壁较薄，适用于干燥场所的明、暗配。
(2)焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。
(3)硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，适用腐蚀性较大的场所的明、暗配。

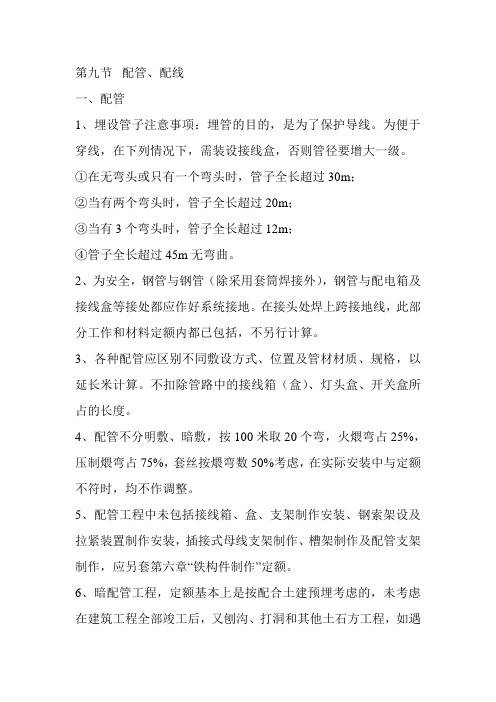

第九节配管、配线一、配管1、埋设管子注意事项：埋管的目的，是为了保护导线。
为便于穿线，在下列情况下，需装设接线盒，否则管径要增大一级。
①在无弯头或只有一个弯头时，管子全长超过30m；②当有两个弯头时，管子全长超过20m；③当有3个弯头时，管子全长超过12m；④管子全长超过45m无弯曲。
2、为安全，钢管与钢管（除采用套筒焊接外），钢管与配电箱及接线盒等接处都应作好系统接地。
在接头处焊上跨接地线，此部分工作和材料定额内都已包括，不另行计算。
3、各种配管应区别不同敷设方式、位置及管材材质、规格，以延长米计算。
不扣除管路中的接线箱（盒）、灯头盒、开关盒所占的长度。
4、配管不分明敷、暗敷，按100米取20个弯，火煨弯占25%，压制煨弯占75%，套丝按煨弯数50%考虑，在实际安装中与定额不符时，均不作调整。
5、配管工程中未包括接线箱、盒、支架制作安装、钢索架设及拉紧装置制作安装，插接式母线支架制作、槽架制作及配管支架制作，应另套第六章“铁构件制作”定额。
6、暗配管工程，定额基本上是按配合土建预埋考虑的，未考虑在建筑工程全部竣工后，又刨沟、打洞和其他土石方工程，如遇有上述情况，应另行计算。
7、由于施工中较广泛地采用膨胀螺栓，所以定额根据不同项目按不同比例采用冲击电钻打眼装膨胀螺栓，安装方式不同时不作换算，钻头耗用量按每个钻头打150个眼计算在消耗材料内。
8、在吊顶（顶棚）内配管套用明配管定额。
二、配线1、配线工程中瓷夹、瓷瓶（包括针式瓷瓶），塑料线夹、槽板、塑料护套线中的分支接头，水弯已综合考虑在定额内。
计算工程量时，按图示计算水平及绕梁柱和上下走向的垂直长度。
①管内穿线——管内穿线分照明和动力，按不同导线的截面，以单线延长米计算套用定额。
线路的分支接头线的长度已综合考虑在定额中，不再计算接头长度。
照明线线路中只有4mm2以内的4mm2以上的套用动力穿线定额子目。
注意一点，管内导线的总面积（包括导线外皮绝缘层），一般不超过管内总面积的40%。

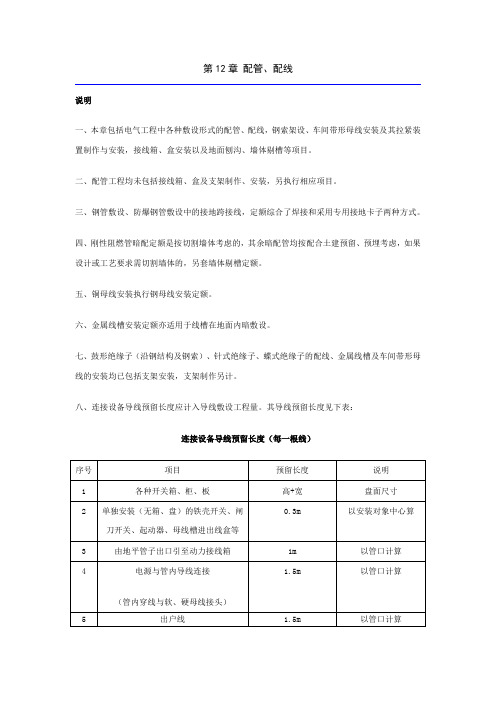

第12章配管、配线说明一、本章包括电气工程中各种敷设形式的配管、配线，钢索架设、车间带形母线安装及其拉紧装置制作与安装，接线箱、盒安装以及地面刨沟、墙体剔槽等项目。
二、配管工程均未包括接线箱、盒及支架制作、安装，另执行相应项目。
三、钢管敷设、防爆钢管敷设中的接地跨接线，定额综合了焊接和采用专用接地卡子两种方式。
四、刚性阻燃管暗配定额是按切割墙体考虑的，其余暗配管均按配合土建预留、预埋考虑，如果设计或工艺要求需切割墙体的，另套墙体剔槽定额。
五、铜母线安装执行钢母线安装定额。
六、金属线槽安装定额亦适用于线槽在地面内暗敷设。
七、鼓形绝缘子（沿钢结构及钢索）、针式绝缘子、蝶式绝缘子的配线、金属线槽及车间带形母线的安装均已包括支架安装，支架制作另计。
八、连接设备导线预留长度应计入导线敷设工程量。
其导线预留长度见下表：连接设备导线预留长度（每一根线）计算规则第2.12.1条各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
第2.12.2条定额中未包括钢索架设及拉紧装置、接线箱（盒）、支架的制作安装，其工程量应另行计算。
第2.12.3条管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。
线路分支接头线的长度已综合考虑在定额中，不得另行计算。
照明线路中的导线截面大于或等于6mm2时，应执行动力线路穿线相应项目。
第2.12.4绝缘子配线工程量，应区别绝缘子形式（针式、鼓形、蝶式）、绝缘子配线位置（沿屋架、梁、柱、墙，跨屋架、梁、柱，木结构、顶棚内、砖、混凝土结构，沿钢结构及钢索）、导线截面积，以“100m单线”为计量单位计算。
引下线按线路支持点至天棚下缘距离的长度计算。
第2.12.5条塑料槽板配线工程量，应区别配线位置（木结构、砖、混凝土）、导线截面、线式（二线、三线），以线路“100m”为计量单位计算。
