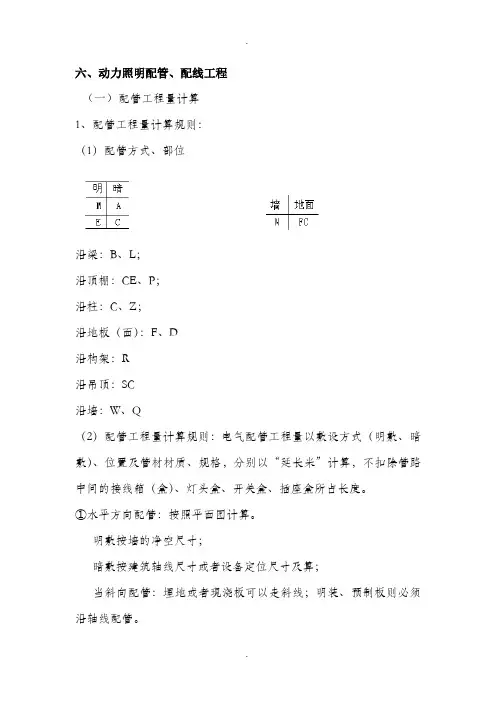

六、动力照明配管、配线工程（一）配管工程量计算1、配管工程量计算规则：（1）配管方式、部位沿梁：B、L；沿顶棚：CE、P；沿柱：C、Z；沿地板（面）：F、D沿构架：R沿吊顶：SC沿墙：W、Q（2）配管工程量计算规则：电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“延长米”计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。
①水平方向配管：按照平面图计算。
明敷按墙的净空尺寸；暗敷按建筑轴线尺寸或者设备定位尺寸及算；当斜向配管：埋地或者现浇板可以走斜线；明装、预制板则必须沿轴线配管。
②垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与箱、柜、盘、板开关等设备安装高度有关。
注：无论是明配管还是暗配管，计算方法一致（层高-开关、插座、配电箱安装高度），都不扣除楼板厚度。
③当埋地配管时（DA或FC）：水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算竖直方向配管按照穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。
若电源架空引入，穿管进入配电箱（AP、AL），再进入设备，又连开关箱（AK），再连照明箱（AL），水平方向配管长度为L1、L2、L3、L4均算至各中心处。
当管穿出地面时，沿墙引下管长度（h1）加上地面厚度；或设备基础高；或出地面150mm~200mm长度，即为s配管长度。
注：配管工程量计算顺序：先算水平管（平面图），后算竖直管。
（二）配管定额套用1、电线管（DG）明敷、暗敷明敷（m）；暗敷（m）2、硬塑料管明敷、暗敷。
UPVC（阻燃塑料管）明敷（m）；暗敷（m）3、半硬质塑料管（pvc管）暗敷（m）1、金属软管（逐渐陶态）（m）现较多用塑料波纹管只有在特殊地方用金属软管2、接线盒、灯头盒、插座盒、开关盒。
（1）工程量计算方法：①接线盒工程量计算：凡是导线有分支的位置处需要安装接线盒；导线没有分支，但是配管长度超过规范规定长度，需要安装接线盒：配管长度超过30m，中间无拐弯；配管长度超过20m，中间有一个拐弯；配管长度超过15m，中间有二个拐弯；配管长度超过8m，中间有三个拐弯；②开关盒、插座盒、灯头盒工程量计算：凡是配管，在每个开关位置处装一个开关盒；在每个插座位置处，装一个插座盒；在每个灯具位置处装一个灯头盒。
注：（1）凡是明配管就装明盒；凡是暗配管就装暗盒；（2）线盒材质设计有规定的按照设计规定；设计无规定，线盒与配管材质一致（塑料管用塑料盒，铁管就用铁盒）（2）定额套用：接线盒明装（个）接线盒暗装（个）开关盒明装（个）开关盒暗装（个）7、钢索上配管。
多用于工业厂房。
（1）钢索架设（m）方法：按跨度，拉紧装置长度不扣除。
（2）钢索拉紧装置制作安装（套）方法：拉紧装置一个固定端和一个活动端合起来为一套。
（3）线管沿钢索敷设（m）2、配管创砼地沟（m）当旧工程改造发生时；当设计变更时（结算时）要算。
9、线管特殊防腐（1）緾玻璃丝布；涂沥青漆或热沥青套第十一册（三）管内穿线1、管内穿线工程量计算按同截面导线单根延长米加预留长度计算L管内穿线=（配管长度+预留长度）×同截面导线根数=配管长度×同截面导线根数+预留长度×同截面导线根数导线预留长度见p297进户线（出户线）1.5m/根；进出配电箱：半周长/根2、管内穿线（m）照明（单相式）；动力（三相式线路）当照明线为4mm²以上时，套动力穿线定额。
3、导线与设备连接需焊（压）接线端子（个）铜端子；铝端子（四）配线工程（明配线）----低压注：以所配线的规格，敷设方式和部位来划分定额。
1、夹板配线：塑料夹板（VJ）配线、瓷夹板（CJ）配线2、绝缘子配线（CP）：鼓形绝缘子（瓷珠、柱）；针式；蝶式绝缘3、线槽配线：塑料线槽（VXC）、金属线槽（GXC）4、槽板配线（CB）：木槽板、塑料槽板（一）配线工程量计算（明配线）----低压1、线夹配线（VJ、CJ）：区别瓷夹配线和塑料夹配线，两线式和三线式，按敷设在木、砖、砼等不同结构和导线规格，以“线路延长米”计算。
注：（1）计算时按照“线路长度”计算，不能乘以线的根数；（2）定额包括导线安装和线夹安装；2、绝缘子配线（CP）：包括鼓形绝缘子，针式绝缘子和蝶式绝缘子配线，以“单线延长米”计算，由线路支持点至天棚下椽的工程量按实计。
注：（1）计算时按照“单根导线长度”计算，按照线路长度乘以线的根数；（2）定额包括导线安装和绝缘子安装；（3）绝缘子配线沿墙、柱屋架和跨屋架、敷设需要支架时，按施工图规定或标准图计算，并列项计算支架制作。
如有拉紧装置按实计。
3、槽板配线（CB）：应区别木槽板、塑料槽板配线和二线、三线式线路，工程按“线路延长米”计算。
注：（1）计算时按照“线路长度”计算，不能乘以线的根数；（2）定额包括导线安装和槽板安装；4、塑料护套线配线（BLVV、BVV）：区别二芯线和三芯线，按单根“线路延长米”计算。
注：所有配线工程进入灯具，明暗开关插座，按钮等的预留线，分别综合在有关定额内（计算配线工程量时，不计算预留长度）；但配线进入开关箱、柜、板的预留长度，按定额规定预留，分别计入相应的工程量内。
5、槽架安装和线槽配线（1）槽架安装（m）方法：工程量按图示延长米计算。
（2）线槽配线（m）方法：工程量按图示单根导线延长米计算。
线槽配线一般指在槽架内穿线。
（二）配线定额套用1、瓷夹配线（m）：按照“线路长度”计算。
注：线路在平面图上表示方法如：a-b(c×d)e-fa----线路编号，WP（动力），WL（照明）b----导线材质c----导线根数d----导线截面积e----导线敷设方式f----导线敷设部位WP1-BLV-(3×50+1×35)-K-WE 1号电力（动力）线路，导线型号为BLV（铝芯聚碌乙稀绝缘导线）共有4根，其中3根截面为50mm²，1根截面为35mm²采用瓷瓶配线，沿墙明敷。
BLV-（3×4）G15-WC2、槽板配线(CB)：按照“线路长度”计算。
木槽板配线（m）塑料槽板配线（m）3、鼓形（瓷珠、瓷柱）绝缘子配线：按单线延长米计量（m）注：定额包括支架安装，不包括支架制作。
4.针式绝缘子配线（m）：按单线延长米计量注：定额包括支架安装，不包括支架制作。
5、蝶式绝缘子配线（m）：按单线延长米计量注：定额包括支架安装，不包括支架制作。
6、护套线明敷BLVV-500-（两芯、三芯）（m）按“线路延长米”计量。
注：当沿钢索配线时另立两项：（1）钢索敷设（m）（2）钢索拉紧装置制作安装（套）（3）塑料护套线沿钢索敷设（m）7、线槽内配线（VXC、GXC）：（1）线槽敷设VXC、 GXC（m）：按照“线路长度”计算。
（2）线槽内配线（m）：按照“单根导线长度”计算。
（七）照明器具及附件安装照明器具安装包括：灯具：灯架、灯罩、灯座及其它附件。
光源：电光源：白炽灯、霓红灯、广场上用纳灯（3000W）、荧光灯燃烧物质电光源有各种灯泡、灯管等，容量大时有启动开关。
灯具：国家没有统一标准符号。
灯具型号构造与安装方式有关：吊式（线吊式WP、链吊式C、管吊式G）、吸顶式（一般吸顶式D、嵌入吸顶式RD）、壁装式（一般壁装式B、嵌入壁装式RB）。
定额是根据安装方式划分定额；1、灯具安装工程量（套）灯具安装定额是按“套”计算，包括灯具安装、灯管（泡）安装。
灯具安装未计价材料值：灯具安装未计价材料价值=灯具未计价材料价值+灯管（灯泡）未计价材料价值=灯具套数×灯具定额消耗量×灯具单价+灯泡（管）未计价材料价值灯泡（管）未计价材料价值=灯泡（管）数×（1+定额规定损耗率）×灯泡（管）单价灯罩、灯伞未计价材料价值=灯具套数×（1+定额规定损耗率）×灯罩或灯伞单价注：（1）定额只列出了灯具消耗量，定额未列出灯管（泡）、灯罩（伞）消耗量，灯管（泡）、灯罩（伞）消耗量，按照所实际安装灯具型号另外计算。
（2）式中各种损耗率：白炽灯（3%）荧光灯管（1.5%）玻璃灯罩（5%）2、定额套用：灯具安装定额适用范围。
（1）普通灯具安装（套）：包括吸顶灯，普通灯具安装。
软线吊灯定额包括花线，不再计算。
所有灯具安装范围：以圆木台开始软线吊灯未计价材料值=吊线盒价+灯头价+（灯伞价）+灯泡价（2）萤光灯安装（套）（组装型），执行组装型定额。
萤光灯安装（套）（成套型），成套供应，定型生产，执行成套型定额。
组装型：可认计算一个电容器安装及一个电容器的未计价材料价值。
成套型：（3）工厂用灯安装（套）可分为工厂用罩灯及防水防尘灯；工厂其它常用灯具。
防水防尘灯（图9.81）工厂灯（工厂用的灯具容量大，一般是500W），灯应用瓷，因为灯罩大而且重图：图9.82是防水防尘灯。
图9.83是隔爆灯（有一个PE线）产生粉尘、油漆、电解、氧气、蒸气车间要防爆。
（4）医院用灯具安装（套）分为病房指示灯、病房暗脚灯、紫外线刹菌灯、无景灯（G）（5）路灯安装（套）大马路弯灯（套）庭院路灯（套）（6）宾馆一些灯具（套）1）应急灯（停电时用应急灯照主要道路）商场用应急灯：2）请勿打扰灯（套）（一）装饰灯（套）注：（1）所有灯具安装都是以“套”计算；（2）所有灯具安装范围都是包括圆木台（吊线盒、灯座）以下范围；（3）所有灯具安装未计价材料包括灯具、灯管（泡）、灯罩（灯伞），定额列出了灯具的未计价材料消耗量，没有列出灯管（泡）、灯罩（灯伞）未计价材料消耗量，需要按实计算；（4）普通灯具和装饰灯具区别：凡是购买了直接接线使用的灯具，就是普通灯具；凡是购买后需要在地面组装然后再接线使用，就是装饰灯具；（5）装饰灯具定额套用方法：根据装饰灯具的形状（型号）查定额附录彩页图，确定图号；然后根据确定的图号查定额编号。
（八）照明线路附件安装1、开关、插座1）开关：（套）（明装）；（暗装）注：（1）开关安装工程量以“套”计算；（2）定额按照开关安装方式（明装、暗装）、种类（拉线开关、扳把开关、扳式开关）分别套用定额；2）插座：（容量、孔数）（套）（明装）；（暗装）注：（1）插座安装工程量以“套”计算；（2）定额按照插座安装方式（明装、暗装）、相数（单相、三相）、孔数（二孔、三孔……）、容量（A）区分的。
当开关、插座是接在配管需计算开关盒、插座盒。
3）声控开关（套）光控开关（套）（2）门铃、吊扇1）安全变压器（36V）（台）容量500VA、1000VA、3000VA，多用于工厂，放在照明线路里如在墙下安装，不包括支架制安。
2）电铃（套）以直径分档。
3）门铃（220V）（明装）；（暗装）4）吊风扇（台）包括：吊钩、风扇、调速开关安装，但调速开关暗盒另外计算。
