反渗透(卷式膜组件的结构图比较清清晰)

反渗透(卷式膜组件的结构图比较清清晰)
UF for Food Processing C3R/C4R
RO
NF
UF
产品性能
海德能RO与NF产品
低压 超低压 CPA2 ESPA1 ESPA2 CPA3 ESPA2+ CPA3-LD ESPA3 ESPA4 CPA4 ESPAB
抗污染
海水淡化 卫生型
LFC1
SWC3 SanRO CPA3
LFC2
LFC系列低污染膜
反渗透膜元件的表面状态及LFC膜抗污染机理
电负性基团
表面层
- COOH 电中型基团 - NHCO 电正性基团 - NH2
吸附 ·表面活性剂
(正离子性， 两性，等等)
改进效果
1. 膜表面层 不带电荷
支持层 无纺层 憎水基团
吸附
加入 电中性基团 - OH
·表面活性剂
(电中性)
2. 增加了亲 水性
Sanitaly RO SanRO/SanRO-HS
Dairy RO
NF membrane-ESNA ESNA1-LF/ ESNA1-LF2
HYDRACoRe Final UF for UPW K6R/K4R UF forPharmaceutical UPW C3RM/ST-V6
Pretreatment UF HYDRAcap / RS50 MBR---HYDRAsub Silicon Waste Re-use UF C4K
测试条件; 进水: NaCl 1500mg/l 压力: 1.55MPa (225psi) 回收率: 15%
Typical Permeate Quality Comparison 盐份 NaCl 脱除率 CaCl2 MgSO4 NH4NO3 给水浓度 测试条件 压力 pH 回收率 温度 LFC3-LD 99.7% 99.8% 99.9% 97.3% LFC1 99.5% 99.7% 99.9% 95.9%

超滤、反渗透系统演示幻灯片

超滤、反渗透系统演示幻灯片
18
• 超滤装置采用错流过滤、定时频繁反洗的全自动 连续运行方式。原水是在中空纤维的内部从一端 流向另一端，而产水则是在原水流经膜的过程中 逐渐由内壁向外壁透过（称为内压式）收集后从 产水端排出。被截留的悬浮物、 细菌、大分子有 机物、胶体等就堆积在纤维内表面，此时UF膜的 膜前与膜后的压差会逐渐增加，需进行反冲洗， 反冲洗水可利用超滤产水，反冲洗排出的水排放。 但经多次反冲洗后，可能在膜表面粘附着不易冲 洗掉的污染物和微生物，经运行一段时间后，当 其压差增加到一定的值后，此时就采用含有一定 浓度的化学药剂的水进行加强反冲洗，以增强反 洗效果，并起到清洗作用。一般化学药品用盐酸、 次氯酸钠、氢氧化钠等。
着运行时间的增加，膜污染的增加，TMP会逐渐升高，当到达设定值 时，宜进行清洗。 • 平均透膜压差＝（P进＋P出）/2－P产水
13
至反渗透系统水泵进水母管
淡水贮存池来的自来水
PI
凝聚剂加药 PI
PdT PI
超滤变频升压泵A
自清洗过滤器A
PI
PdT
PI
PI
超滤变频升压泵B
自清洗过滤器B
PI
.............. 1～24根膜组件
28
絮凝剂加药装置
• 絮凝剂PAC(碱式氯化铝)的作用是 将水中微小的胶体、悬浮物，甚至 大分子有机物通过电中和、混凝、 架桥、网捕使之形成较大颗粒的悬 浮物。较大颗粒的悬浮物在通过超 滤装置时能截留下来。
29
杀菌剂加药装置
• 超滤装置在加强反洗时，需添加一 定量的杀菌剂以杀死附着在超滤膜 面的细菌、微生物和藻类，在反洗 时排出，以免堵塞超滤膜孔，从而 恢复膜透水性能。以NaClO作为杀 菌剂，加药量为3-5mg/L。
产多少加仑的水（gfd）， gfd = lmh x 0.59 • Permeate – 超滤产水，也称过滤出水 • Retentate – 浓水，也称为浓缩物。进水中无法通过滤膜的部分，包

2023-2024学年安徽省县中联盟高一12月月考联考生物试题

2023-2024学年安徽省县中联盟高一12月月考联考生物试题

2023-2024学年安徽省县中联盟高一12月月考联考生物试题1.细胞学说的建立开辟了细胞研究的新时代，标志着生物学研究进入细胞水平。

下列关于细胞学说建立过程的叙述，正确的是（）A．比夏通过对尸体的解剖研究，揭示了人体在器官水平的结构B．罗伯特·胡克用显微镜观察到不同形态的细菌、红细胞和精子等C．魏尔肖总结出的“细胞通过分裂产生新细胞”是对细胞学说的重要补充D．施莱登和施旺是细胞学说的主要建立者，运用了完全归纳法2.蓝细菌和黑藻都能进行光合作用。

下列关于蓝细菌和黑藻的叙述，正确的是（）A．蓝细菌和黑藻都具有细胞结构，所以都有复杂的生物膜系统B．蓝细菌和黑藻都能进行光合作用是因为二者均含有叶绿体C．黑藻细胞中的 DNA 主要以染色体为载体，而蓝细菌的DNA 独立存在D．蓝细菌属于细胞和个体层次，黑藻具有生命系统的各个层次3.“解口渴，更解体渴”的运动型饮料深受青少年的喜爱。

它们的作用主要是补充运动中身体流失的水和无机盐，同时还能提供糖类来增强运动耐力。

下列关于生物体内水和无机盐的叙述，错误的是（）A．水能作为良好的溶剂，是因为水分子之间能够形成氢键B．细胞中自由水与结合水的比值越高，细胞代谢越旺盛C．缺钙会引起肢体抽搐说明无机盐可以维持生物体正常的生命活动D．运动型饮料可以及时补充水分和无机盐以维持细胞的渗透压平衡4.清华大学颜宁、施一公、朱健康研究组合作，选择了一个经过改造的TALE 蛋白 dHax3，成功解析了未结合DNA 的TALE蛋白的三维结构（如图）。

图中数字表示肽链条数，若图中两两肽链之间以二硫键结合。

下列相关叙述正确的是（）A．构成 TALE蛋白的元素一定有C、H、O、N、P、SB．TALE蛋白的氨基酸排列顺序以及空间结构具有多样性C．构成TALE 蛋白的肽链之间通过肽键和二硫键连接D．TALE蛋白加热变性后仍然能与双缩脲试剂反应产生紫色5.核酸包括DNA 和 RNA 两大类。

反渗透水处理ppt课件

反渗透水处理ppt课件
多介质过滤器
Soft drink technology
多介质过滤器是反渗透系统的重要预处理装置，它的作用是滤除原 水带来的细小颗粒、悬浮物、胶体、有机物等杂质。
过滤器内装有石英砂、无烟 煤或活性炭，自上而下粒径逐 级分配，利用深层过滤原理， 增大过滤层的截污能力，用于 除去浊度大及对后处理设备不 利的物质。
反渗透水处理设备性能： 脱盐率：反渗透水处理设备根据原水水质、膜的状况合理选用脱盐率，一
般平均脱盐率不低于90%。 原水回收率：根据原水水质及预处理情况，难溶盐的饱和程度、膜排列情
况选择回收率，一般为： 小型反渗透水处理设备原水回收率不小于30%； 中型反渗透水处理设备原水回收率不小于50%； 大型反渗透水处理设备原水回收率不小于70%； 操作温度：通常复合膜在4~45℃；乙酸纤维素膜在4~35℃ 操作压力:根据工艺要求，合理选择操作压力，一般不大于3MPa。
反渗透水处理设备
吉林工程工程技术师范学院生物食品系
反渗透原理
Soft drink technology
1、渗透：用一张半透膜将淡水和盐水隔开，并使两边液位相等，该膜只让水 分子通过，,这时淡水会自然地透过半透膜至盐水一侧，这种现象叫做渗透。
2、反渗透：在盐水一侧加上一个大于渗透压的压力，盐水中的水份就会从盐 水一侧透过半透膜至淡水一侧，这一现象就称为反渗透。该过程一般需加热， 工艺简便，能耗低。
14
除阻垢剂外，还有加酸、加碱、 脱氯药剂、分散剂等。
6
吉林工程工程技术师范学院生物食品系
保安过滤器
Soft drink technology
保安过滤器主要是为了保证反渗透膜元件不被悬浮颗粒所堵塞。它是 RO预处理最后一道工序，也是水进入发渗透膜的最后一道关卡，保安过 滤器的外壳一般采用耐腐蚀的304不锈钢材质，内装过滤精度为5um的滤 芯，可以更换。原水流经滤芯时，残留水中的污染物、胶体、悬浮物被 拦截，使原水进一步净化。

反渗透技术ppt课件

反渗透技术ppt课件

水污染控制工程
5
• 例如：
• 25℃时，3.5%NaCI溶液的海水的渗透压力为2.8MPa • 25℃时，0.1%NaCI苦咸水的渗透压力为0.08MPa
• 苦咸水和海水淡化，反渗透系统采用的压力为平衡
渗透压的4~20倍，对海水的操作压力可达成10MPa,
对苦咸水和废水的操作压反力渗可透达4用MP于a。海 水淡化需要 较高的操作 压力
3.芳香族聚酰胺类薄膜复合膜(TFC)膜
薄膜复合膜是将完全不同的材料浇铸在一多孔聚砜支撑层 上制成。
特点：不易被压密；化学稳定性好、耐生物降解、操作压
力低、高脱盐率、高通量等优点； 不耐氯及其他氧化剂、
抗污染和抗结垢的性能差。
水污染控制工程

8
8.2 反渗透膜的种类及性能
1.对反渗透膜的性能要求 选择性好，单位膜面积上透水量大，脱盐率高； 机械强度好，能抗压、抗拉、耐磨； 热和化学的稳定性好，能耐酸、碱腐蚀和微生
水污染控制工程
22
4.反渗透膜的基本性能
• ① 透水率（或水通量，flux flow） 单位时间、
单位膜面积上纯水的透过量，用J w表示:
25℃时：
Jw
A(P ) V
St
• A—膜的水渗透系数，cm3/(cm2·s·MPa);
• △P—膜两测压力差，MPa;
• △π —膜两测液体渗透压差，当用纯水进行试 验时， △π =0， MPa ；
必须保持表层与待处理的溶液或废水接触，而决不能 倒置，否则达不到处理的目的。
②选择透过性：
CA膜对无机电解质和有机物具有选择透过性。
水污染控制工程
16
对电解质，离子价越高，或同价离子水合半径越大，脱 除效果越好。

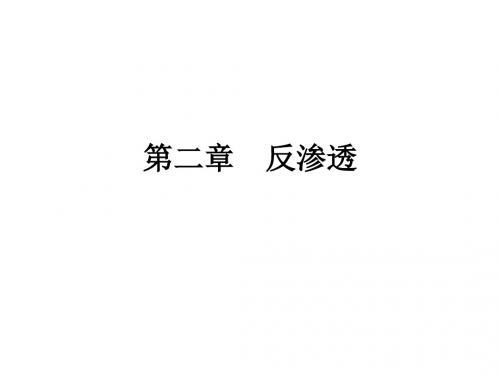

3第二章 反渗透.

3第二章 反渗透.


中空纤维膜组件是由中空纤维膜制成的。 中空纤维外径50―100m，内径1545m。 将数万至数十万根中空纤维制成膜束，膜束 外侧覆以保护性格网，内部中间放置供分配 原水用的多孔管，膜束两端用环氧树脂加固。 将其一端切断，使纤维膜呈开口状，并在这 一侧放置多孔支撑板。将整个膜束装在耐压 筒内。
可分为平板状、管状、中空纤维状膜；
• 按膜结构
可分为非对称膜、均质膜、复合膜；
• 按应用对象
可分为海水淡化用的海水膜、咸水淡化用的咸水膜及用于 废水处理、分离提纯等的膜。
• 按操作压力
可分为高压反渗透膜、低压反渗透膜和超低压反渗透膜
第五节 反渗透膜的制备
（一）相转移法
1）配制具有适当的均相聚合物溶液； 2）将聚合物溶液流涎成薄膜； 3）蒸发部分溶剂； 4）聚合物凝胶（沉淀）； 5）热处理。 6）预压处理，稳定膜的性能
内压式管式膜组件的内部结构示意图
膜表皮层 进
水
玻璃纤维管
淡 水
淡 水
特点: 水力条件好，安 装、清洗、维修比 较方便。 能耐高压，可以 处理高粘度的原水。 缺点是膜的有效 面积小，装置体积 大，而且两端要较 多的联结装置。
束式外压式膜组件
1－档圈；2－集水密封环；3－聚氯乙烯烧结板；4－ 锥形多孔橡胶塞；5－密封管接头；6－进水口；7－ 壳体；8－橡胶胆；9－出水口；10－膜元件；11－ 网套；12－O形密封圈；13－档圈槽；14－淡水出口
水分子逐渐从膜面进入膜内，最后透过膜；
溶质通过高分子链间空穴，以空穴型扩散透过膜。
（五）自由体积理论
• 该理论认为，水可以在整个膜的自由体积中 迁移，而盐只能在水的自由体积中迁移，使 得膜具有选择透过性能。 • 膜的自由体积包括聚合物的自由体积和水的 自由体积。聚合物的自由体积指的是在无水 溶胀的由无规则高分子线团堆积而成的膜中， 未被高分子占据的空间。水的自由体积是指 在水溶胀的膜中纯水所占据的空间。

反渗透法制备超纯水实验

5.2实验结果讨论
通过实验，我们通过测定RO膜两侧的压差和渗透通量，通过计算得到了RO膜的渗透系数为：
同时我们还通过实验测定了脱盐率与RO膜的膜压差关系，实验测定表明随着压差的增大，脱盐率也随之增加。
5.3实验小结
这次试验总体操作比较简单，所以没有花费太多时间即完成了实验，这次试验最大的收获在于认识了水处理的先进技术，对水处理的方法和流程有了初步的了解，对反渗透技术也有了一定的认识。
若在浓溶液侧施加一个大于渗透压的压力时，浓溶液中的溶剂会向稀溶液流动，此种溶剂的流动方向与原来渗透的方向相反，这一过程称为反渗透。利用反渗透现象，可以通过加压的方式制备消除水中的杂质离子，得到超纯水。
关于渗透和反渗透的示意图如图1：
图1 渗透和反渗透的示意图
3、实验装置和流程
本实验采用“预处理+一级反渗透+二级反渗透”流程。通过预处理的原水能有效地保证RO膜组件长期正常工作。主要流程如图2：
2、实验原理
渗透现象在自然界是常见的,比如将一根黄瓜放入盐水中,黄瓜就会因失水而变小。黄瓜中的水分子进入盐水溶液的过程就是渗透过程。
对透过的物质具有选择性的薄膜成为半透膜。一般将只能透过溶剂而不能透过溶质的薄膜视为理想的半透膜。当把相同体积的稀溶液（如淡水）和浓液（如海水或盐水）分别置于一容器的两侧，中间用半透膜阻隔，稀溶液中的溶剂将自然的穿过半透膜，向浓溶液侧流动，浓溶液侧的液面会比稀溶液的液面高出一定高度，形成一个压力差，达到渗透平衡状态，此种压力差即为渗透压。渗透压的大小决定于浓液的种类，浓度和温度与半透膜的性质无关。
图2实验装置流程示意图
注：虚线表示实际操作中没有进行的流程，实线表示实验过程中实际进行的流程。
4、实验记录
表1原始数据记录表

反渗透法制备超纯水实验

化工专业实验实验名称反渗透法制备超纯水实验班级化21 姓名张腾学号2012011864 成绩实验时间2014年12月17日同组成员苏剑晓张圣龙郭明钊1、实验内容1.操作压力对分离效率的影响：通过测定反渗透过程压差于渗透流速的关系，确定反渗透膜的渗透系数。

2.反渗透过程的操作坊式队动力消耗的影响：测定一级、二级的例子脱除率和水回收率和动力消耗的关系，确定合适连方式和操作条件。

2、实验原理渗透现象在自然界是常见的,比如将一根黄瓜放入盐水中,黄瓜就会因失水而变小。

黄瓜中的水分子进入盐水溶液的过程就是渗透过程。

对透过的物质具有选择性的薄膜成为半透膜。

一般将只能透过溶剂而不能透过溶质的薄膜视为理想的半透膜。

当把相同体积的稀溶液（如淡水）和浓液（如海水或盐水）分别置于一容器的两侧，中间用半透膜阻隔，稀溶液中的溶剂将自然的穿过半透膜，向浓溶液侧流动，浓溶液侧的液面会比稀溶液的液面高出一定高度，形成一个压力差，达到渗透平衡状态，此种压力差即为渗透压。

渗透压的大小决定于浓液的种类，浓度和温度与半透膜的性质无关。

若在浓溶液侧施加一个大于渗透压的压力时，浓溶液中的溶剂会向稀溶液流动，此种溶剂的流动方向与原来渗透的方向相反，这一过程称为反渗透。

利用反渗透现象，可以通过加压的方式制备消除水中的杂质离子，得到超纯水。

关于渗透和反渗透的示意图如图1：图1 渗透和反渗透的示意图3、实验装置和流程本实验采用“预处理+一级反渗透+二级反渗透”流程。

通过预处理的原水能有效地保证RO 膜组件长期正常工作。

主要流程如图2：图2 实验装置流程示意图注：虚线表示实际操作中没有进行的流程，实线表示实验过程中实际进行的流程。

4、实验记录表1 原始数据记录表原水电导（μS/cm ） 一级电导（μS/cm ） 一级入水压（kPa ） 一级出水压（kPa ） 一级产水压（kPa ） 回水流量（m3/h ） 产水流量（m3/h ） 1078 40.2 6.9 6.8 0.1 0.57 0.23 1072 36.4 8.6 8.5 0.1 0.65 0.30 1062 36.5 9.1 8.9 0.1 0.66 0.31 1070 35.3 9.8 9.6 0.1 0.68 0.33 1040 34.6 10.4 10.2 0.1 0.70 0.35 1059 33.2 11.3 11.1 0.1 0.77 0.38 1050 33.2 11.9 11.8 0.1 0.75 0.41 1040 32.3 12.6 12.4 0.1 0.76 0.42 1033 31.7 13.6 13.4 0.1 0.79 0.47 1026 31.1 14.4 14.2 0.1 0.81 0.50 1029 30.3 15.1 14.9 0.1 0.84 0.53 1037 29.8 15.8 15.5 0.1 0.85 0.55 1027 29.3 16.3 16.0 0.1 0.86 0.57 1034 28.8 16.7 16.5 0.1 0.87 0.595、实验结果及讨论5.1 数据处理查文献得到25℃下氯化钠溶液的浓度与其电导率之间的经验公式为：exp(0.983ln 0.7)C k =-其中，C 为水溶液浓度，mg/L ；k 为水溶液电导率，µS/cm 。

反渗透过程 ppt课件

(osmosis)。
ppt课件
6
随着溶剂不断地流入，溶液侧的液面将
不断升高，最后当两侧液面差为H时，溶剂将 停止透过膜，体系处于平衡状态，如图4-1(b)， H高度溶液所产生的压头，称为该溶液的渗透 压π，π=ρgH。若在(a)容器的溶液上方加一个 压力p，且p> π，如图4-1(c)，则溶液中的溶 剂透过膜向纯溶剂侧流动，这一现象称之为 反渗透(Reverse Osmosis)，亦称为高滤。(hyper
ppt课件
29
ppt课件
30
若纯水层的厚度为δw，则根据该机制， 膜孔径的大小最好为纯水层厚度δw的2倍， 称之临界直径。如果孔径大于2δw，则在微 孔的中心将出现一个直径为(孔径-2δw)的溶 液流，使溶质也从孔中透过膜，导致脱盐率 下降；反之， 如果孔径小于2δw，虽选择性
好，但膜的渗透性能下降。
ppt课件
12
真实溶液
计算真实溶液的渗透压，常用方法:
• 渗透系数法
• 凝固点下降法 • 简化法
ppt课件
13
渗透系数法
引入渗透系数φ以校正真实溶液的非理想性， 在文献中可查到各种溶质的φ值:
iCs RT
(4-2)
ppt课件
14
凝固点下降法
可以由凝固点下降求得渗透压:
Vb
T f h f
溶解-扩散理论(Solution-diffusionmodel)， 首先是由Lonsdale、Merten和Riley提出的，是 目前被普遍接受的。该理论与上面讨论的微 孔类模型不同，认为膜是一种完全致密的界 面，水和溶质通过膜是分两步完成的， 第一 步是水和溶质被吸附溶解于膜表面，第二步 是水和溶质在膜中扩散传递，最终透过膜。

反渗透VS超滤(陈静)


超滤的应用：
超滤工艺中水的回收率高达95%以上，并且可方便的实
现冲洗与反冲洗，不易堵塞，使用寿命相对较长。超滤不需
要加电加压，仅依靠自来水压力就可进行过滤，流量大，使 用成本低廉，较适合家庭饮用水的全面净化。因此未来生活 饮用水的净化将以超滤技术为主。
超滤膜的应用领域分布大致如下：
1、饮用水（自来水）60%；
适宜对热敏感的物质，如药物、酶、果汁等的分离、分级、浓缩
与富集。 2.滤过程不发生相变化，无需加热，能耗低，无需添加化学 试剂，无污染，是一种节能环保的分离技术。 3.超滤技术分离效率高，对稀溶液中的微量成分的回收、低
浓度溶液的浓缩均非常有效。
4.超滤过程仅采用压力作为膜分离的动力，因此分离装置简 单、流程短、操作简便、易于控制和维护。
选择适宜孔径的膜对防止膜污染有重要作用。膜孔径的选 择应根据处理物系的特点及所要达到的截留率确定。对较大孔
径膜，尽管初始通量较大，但通量衰减较快，易致膜污染。因
此，膜孔径的选择应比截留物质的相对分子质量小，以获得好 的处理效果，还可减少膜孔溶质吸附和堵塞造成的污染。但孔 径越小，流体阻力越大，通量越小，操作中要综合考虑两者的 关系，选择合适的膜材和孔径。樊文玲等研究了孔径0.2μ m的 Al2O3陶瓷膜澄清糖渴清复方水提液过程中膜污染的机制，发现 膜孔径和膜材料对膜污染有重要影响。
反渗透示意图：
反渗透的优点：
反渗透膜可以挡住各种离子及比水分子大的各种有机 物分子，只允许水分子通过，膜孔直径在1纳米以下。过滤 精度为0.0001微米左右，是一种超高精度的利用压差的膜 法分离技术。可滤除水中的几乎一切的杂质（有益的和有
害的），只能允许水分子通过。
反渗透具有几个明显的优势。第一，能够去除溶解于
