液压系统的安装

浅谈煤矿液压系统的安装与使用关键词：煤矿液压系统安装使用液压系统的安装与使用是液压系统能否正常可靠运行的一个重要环节，如果液压系统不合理或安装错误，会造成液压系统无法运行，给生产带来巨大的经济损失，甚至造成重大事故。

因此，必须重视液压系统这一重要环节。

在安装前首先要审查液压系统设计能否达到预期的设计目标，能否实现设备的动作和达到各项性能指标；同时要研究安装工艺的可行性；最后还要全面的了解设备各部分的组成和作用，为液压系统的安装做好技术准备。

一、液压元件的安装⑴液压元件在安装时应以煤油进行清洗，并进行压力和密封性实验，合格后方可安装。

⑵各种自动控制仪表、压力继电器、自动控制器等在安装前应进行校验.这对以后的调整工作极为重要，以避免不准确而造成的事故.⑶液压泵极其传动部件，要求有较高的同心度，即使使用挠性联轴器，安装时也要尽量同心.一般情况，必须保证同心度在0.1毫米以下，倾斜角不得大于1度.⑷液压泵不得采用三角皮带传动，当不能直接传动时，应使用导向轴承架，以承受径向力。

⑸安装联轴器时，不要过力敲打液压泵轴，以免损伤液压泵的转⑹液压泵的入口、出口和旋转方向，一般在液压泵上均有标明，不得接反。

⑺油箱应仔细清洗，用压缩空气干燥后，再用煤油检查焊缝质量。

⑻液压系统内开闭器的手轮安装位置，应以操作方便为原则。

⑼液压泵、各种阀以及指示仪表等的安装位置，应以方便使用与维护为原则.⑽各种阀的安装，应注意进油口与回油的方向，某些阀如将进油口装反，会造成事故。

⑾为了避免空气渗入阀内，连接处应保证密封良好。

⑿有些阀为了安装方便，往往开有两个同作用的孔，安装后不用的一个要堵死。

⒀用法兰安装的阀件，螺钉不宜拧的过紧，因为有时过紧反而会造成密封不良.必须拧紧而有不能满足密封时，应更换密封件的形式或材料。

⒁一般调整的阀件，顺时针方向旋转时，增加流量压力，逆时针方向旋转时，则减少流量或压力。

⒂方向控制阀的安装，一般应以轴线安装在水平位置上。

液压系统的安装、调试、保养安装：安装前的技术准备工作1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。

2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。

严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确。

3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。

A) 液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。

3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。

4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。

5、板式连接元件连接平面不准有缺陷。

安装密封件的沟槽尺寸加工精度要符合有关标准。

6、管式连接元件的连接螺纹口不准有破损和活扣现象。

7、板式阀安装底板的连接平面不准有凹凸不平缺陷，连接螺纹不准有破损和活扣现象。

8、将通油口堵塞取下，检查元件内部是否清洁。

9、检查电磁阀中的电磁铁芯及外表质量，若有异常不准使用。

10、各液压元件上的附件必须齐全。

B) 液压辅件质量检查1、油箱要达到规定的质量要求。

油箱上附件必须齐全。

箱内部不准有锈蚀，装油前油箱内部一定要清洗干净。

2、滤油器型号规格与设计要求必须一致，确认滤芯精度等级，滤芯不得有缺陷，连接螺口不准有破损，所带附件必须齐全。

3、各种密封件外观质量要符合要求，并查明所领密封件保管期限。

有异常或保管期限过长的密封件不准使用。

4、蓄能器质量要符合要求，所带附件要齐全。

工艺文件液压系统安装、拆卸技术要求共16 页第1页设计文件液压系统安装、拆卸技术要求00.009.01液压系统安装、拆卸技术要求1目的为规范公司产品和设备液压系统安装、拆卸，保证液压系统安装质量，特编制本文件。

2范围适用于公司生产的所有装有液压系统的产品和设备。

3总则3.1所有重量超过15kg的元件、部件、台架和设备，必须能方便的起吊。

3.2油箱、泵站、阀块、阀架、蓄能器和冷却器架的安装，管路的最终安装，近旁不允许进行喷砂，打磨等环境污染作业。

3.3液压元件内部清洁度都应符合JB/T7858-2006《液压元件清洁度评定方法及液压元件清洁度指标》的规定(清洁度标准见表一、表二)，外购元件应有清洁度合格证，否则应重新清洗后方可使用。

3.4构件焊接的焊缝质量要求达到GB3323-82中Ⅲ级。

3.5油箱的焊缝质量要求达到GB3323-82中Ⅱ级。

3.6管道的焊缝质量要求达到GB3323-82中Ⅰ或Ⅱ级。

3.7尽可能采用水平焊接，允许用立焊，但不允许用仰焊。

3.8各种液压元件的连接螺栓都应用测力矩扳手来拧紧，拧紧力矩见表三。

3.9装配时零件间的接缝应平整，不得有明显的错边。

4安装前的技术准备4.1技术资料的准备与熟悉液压系统图、电气原理图、管道布置图、液压元件、辅件及管件清单和有关样本等要备齐，并在安装前对其内容和要求都应熟悉和了解。

4.2物料准备按液压系统图和元件清单，由仓库领出液压元件等物资，领用时要注意质量，凡有破损和缺件的液压元件和压扁的管子，均不应领出。

压力表领出后应经校验，避免产生调试误差。

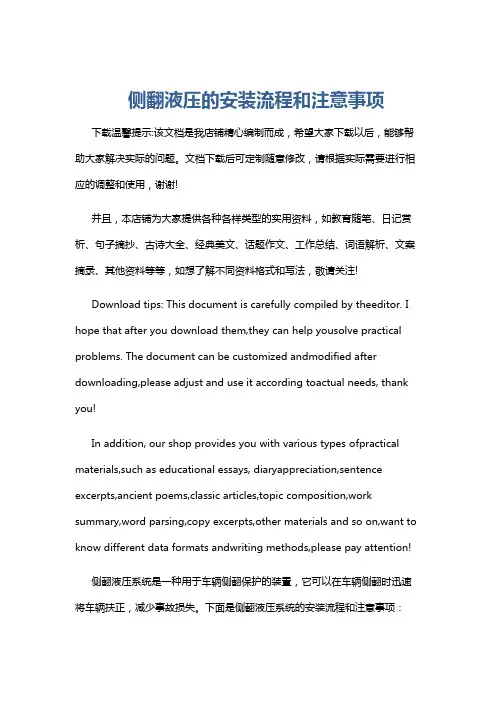

侧翻液压的安装流程和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!侧翻液压系统是一种用于车辆侧翻保护的装置，它可以在车辆侧翻时迅速将车辆扶正，减少事故损失。

液压系统安装要求说明液压系统安装要求说明液压系统是由各种液压元件组成的。

各液压元件之间由管道、接头和集成阀块等零部件有机地连接成一个完整的液压系统。

因此，液压管道安装是否正确、牢固、可靠和整齐，将对液压系统工作性能有着重要的影响。

一液压管道安装要求管道安装质量的好坏是关系到液压系统工作性能是否正常的关键之一，管路上应尽量采用焊接方式，在需检修的地方尽量采用法兰连接，阀台进出口安装球阀，并合理的配置管夹及支架。

（一）钢管安装要求1) 检查管子的质量。

要查明管子材料、尺寸和质量是否符合设计规定；检查管子外观是否有严重压扁或弯曲；检查管子内外壁表面上是否有腐蚀，外壁是否有裂纹等缺陷。

若有不合规定要求的或有严重缺陷的管子不得使用。

2) 测量配管尺寸。

对已就位的液压泵站、液压阀台、主机、辅机及有关部件的位置应仔细测量、力求准确。

对两个接头之间弯曲部位较多、形状复杂的管子要先做一个样板，然后按尺寸或样板切割管子。

3) 安装管道必须按设计图纸或实际位置合理布置。

4) 安装时对已经酸洗过的管子还要用气吹净。

5) 安装时对管子接头、法兰件都要进行质量检查，发现有缺陷的接头或法兰件不准使用，应更换，并用煤油清洗和用气吹净。

6) 管道连接时不得强压对口，管子与连接件对口应达到内壁整齐，局部错口不得超过管子壁厚的10%，焊缝高度不小于相邻管子的最小壁厚。

7) 管子的交叉要尽量减少。

对于平行或交叉的管子之间、管子和设备主体之间必须要相距12mm以上的间隙，防止相互干扰和避免振动时引起敲击。

8) 为了减少管内液体的发热和动力损失，要求管内液体的流速不超过5m/s。

同时，还要尽量减少弯头和弯曲管道，不准使用由管子焊接而成的直角接头。

9) 各管子接头连接要牢固，各结合面密封要严密，不准有外漏。

10) 管子排列要整齐、美观、牢固，并便于拆装和维修。

对连接管道较长的管子，应分段安装并在中间增设中间接头，以便拆装。

11) 配管不能在圆弧部位接合，而必须在平直部位接合。

液压传动系统的安装与调试摘要：对于液压传动系统而言，在分析其故障时，应从多个层面切入，并逐步在实践中落实，使机械运行更稳定，以推动其不断发展。

此类系统的相关故障普遍较为隐蔽，种类多，很难得到有效处理。

工作人员需要做好分析工作，每日展开维护，针对不同的问题及时采取针对性措施，辅助系统实现正常运行。

关键词：液压传动系统；安装；调试1 液压系统概述飞机机电设备除了拥有机械设备及先进的自动化控制系统外，设备配套液压系统也得到了广泛应用。

液压系统的安装和调试对控制设备的精度、寿命、自动化程度以及经济效益影响很大，因此全面了解液压系统的安装和调试对设备投产后的维护和稳定运行至关重要。

液压系统的工作是否稳定可靠，一方面取决于设计是否合理，另一方面取决于安装的质量是否符合要求 [1]。

高质量的安装有助于液压系统稳定运行，减少故障发生。

2 液压传动系统的安装与调试2.1 安装前准备一方面，要准备好各种技术资料，如液压系统原理图、电气原理图、系统装配图、液压元件、附件、管件清单及相关数据样本等。

安装人员应逐项熟悉和理解各技术文件的具体内容和技术要求。

另一方面，按图纸要求准备所有符合要求的管件、管接头和各种液压元件，检查其型号、规格和质量是否符合《液压元件通用技术条件》的要求 [2]。

2.2 液压泵的安装液压泵安装时要按图纸规定和要求安装，使电机轴的旋转方向与泵的旋转方向一致。

液压泵轴与电机轴的同轴度应在设计文件要求的范围以内。

用手转动联轴器时，应感觉泵转动自如，无卡涩或异常现象。

液压泵、电机和传动机构的基础螺钉紧固时应力均匀，使螺钉牢固可靠。

此外，要注意区分液压泵的吸入口和排出口，并按说明书进行安装 [3]。

2.3 液压缸的安装液压缸安装时也要按设计图纸的规定和要求安装，确保安装位置准确，安装牢固可靠，同时行程调整需按图纸要求完成。

配管时要注意油口方向，以便后期维护。

安装时，液压缸排气装置应在最高位置。

2.4 液压阀的安装液压阀的安装要按设计图纸和安装说明书的要求安装。

一、实习背景随着现代工业技术的不断发展，液压系统在各个行业中的应用越来越广泛。

为了更好地了解液压系统的安装与调试，提高自身的实践操作能力，我在学校组织的液压系统安装实习中，对液压系统的安装过程进行了详细的观察和学习。

二、实习目的1. 了解液压系统的基本组成和工作原理；2. 掌握液压系统的安装步骤和注意事项；3. 提高实际操作技能，为今后的工作打下基础。

三、实习内容1. 液压系统基本组成液压系统主要由以下几部分组成：（1）液压泵：将电动机或其他原动机的机械能转换为液压油的压力能；（2）液压油缸：将液压油的压力能转换为机械能，实现直线或回转运动；（3）液压阀：控制液压系统中油液的流动和压力，实现各种液压动作；（4）液压油箱：储存液压油，为系统提供油源；（5）辅助元件：如滤油器、油管、密封件等。

2. 液压系统安装步骤（1）准备阶段：检查液压系统各部件的完好性，确保安装过程中不会出现意外；（2）安装液压泵：将液压泵与电动机或其他原动机连接，确保连接牢固；（3）安装液压油缸：根据实际需求，选择合适的液压油缸，并将其与液压泵连接；（4）安装液压阀：根据系统要求，选择合适的液压阀，并将其安装在液压系统中；（5）安装液压油箱：将液压油箱放置在合适的位置，确保油箱内部清洁；（6）安装辅助元件：如滤油器、油管、密封件等，确保安装牢固；（7）系统调试：对液压系统进行调试，确保系统正常运行。

3. 液压系统安装注意事项（1）安装过程中，要注意保持液压系统各部件的清洁，避免杂质进入系统；（2）安装液压阀时，要确保阀体与管道的连接牢固，防止泄漏；（3）安装液压油管时，要确保油管弯曲半径符合要求，避免损坏油管；（4）安装密封件时，要确保密封件与结合面的接触良好，防止泄漏；（5）安装完成后，要对液压系统进行试运行，检查系统是否正常运行。

四、实习总结通过本次液压系统安装实习，我对液压系统的安装过程有了更深入的了解，掌握了液压系统的安装步骤和注意事项。

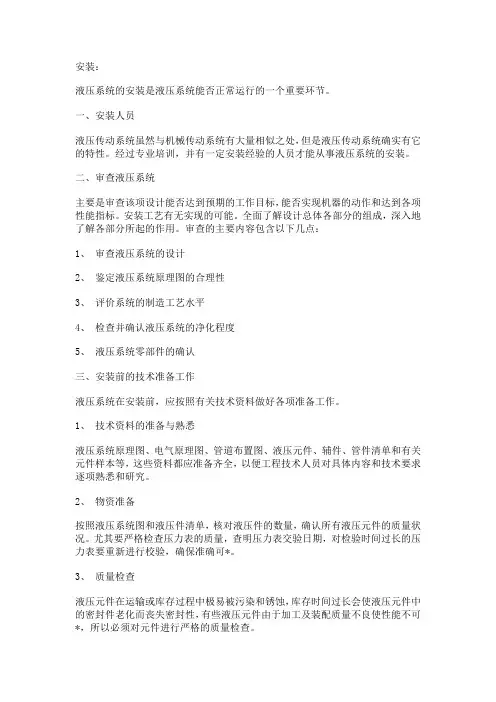

安装：液压系统的安装是液压系统能否正常运行的一个重要环节。

一、安装人员液压传动系统虽然与机械传动系统有大量相似之处，但是液压传动系统确实有它的特性。

经过专业培训，并有一定安装经验的人员才能从事液压系统的安装。

二、审查液压系统主要是审查该项设计能否达到预期的工作目标，能否实现机器的动作和达到各项性能指标。

安装工艺有无实现的可能。

全面了解设计总体各部分的组成，深入地了解各部分所起的作用。

审查的主要内容包含以下几点：1、审查液压系统的设计2、鉴定液压系统原理图的合理性3、评价系统的制造工艺水平4、检查并确认液压系统的净化程度5、液压系统零部件的确认三、安装前的技术准备工作液压系统在安装前，应按照有关技术资料做好各项准备工作。

1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。

2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。

尤其要严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确可*。

3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可*，所以必须对元件进行严格的质量检查。

A) 液压元件质量检查1、各类液压元件型号必须与元件清单一致2、要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。

3、每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。

4、液压元件所附带的密封件表面质量应符合要求、否则应予更换。

5、板式连接元件连接平面不准有缺陷。

安装密封件的沟槽尺寸加工精度要符合有关标准。

6、管式连接元件的连接螺纹口不准有破损和活扣现象。

液压系统安装施工技术标准1 适用范围本工艺标准适用于与锻造设备配套的管道、泵站、运行控制及其附属设备的安装工程。

2施工准备2.1 技术准备2.1.1施工技术资料现场施工图、设备本体图、设备质量证明书及安装技术文件。

2.1.2液压系统主要结构规格《锻压设备安装工程施工及验收规范》GB50272《机械设备安装工程施工及验收通用规范》GB50231《工业金属管道工程施工及验收规范》GB50235《现场设备与工业管道焊接工程施工及验收规范》GB50236《液压机技术条件》JB3818《管道附件》JB/ZQ4515∽45186《管道附件》JB/ZQ4492∽4514《软管敷设规范》GB/ZQ4398《化工建设项目进口设备材料检验大纲》HG20234《工业金属管道工程质量检验评价标准》GB50184《化工设备安装工程质量检验评价标准》HG20236《工业安装工程质量检验评价统一标准》GB502522.13建设计划锻压设备配套液压系统安装施工方案。

2.2 运营商表 2.2主要操作人员备注：工头、钳工等专业操作人员必须经过专业技术培训，考试合格，持有相关专业证书方可上岗。

2.3 设备和材料的验收和入库2.3.1设备验收锻造设备主要包括：辅助设备如高压泵、高低压蓄能器、缓冲器及灌装罐等设备。

设备进场时，施工、设计、施工、制造、监理等相关单位必须参与，并根据设备的名称、型号、规格、数量清单，对设备进行一一验收。

2.3.1.1 现场设备整体检查验收：1) 设备开箱机器设备出厂时包装完好。

设备整体开箱时应注意以下几点： A、设备开箱前应明确设备名称、型号、规格，并核对设备箱号及包装，以防万一惊人的。

B、设备开箱前应将设备吊装到安装地点附近，以减少开箱后的不便和不便。

C、开箱前应将顶板上的灰尘清理干净，以防开箱时灰尘和赃物散落到设备表面。

D、拆箱一般应从顶板开始，拆下顶板，再拆下箱板的其他部分；如果顶板不方便拆下，选择合适的部位拆下侧箱板，观察内部情况后再开箱。

第6期新疆有色金属液压系统设备的安装调试与维护保养翟富兵（新疆新鑫矿业股份有限公司喀拉通克铜镍矿富蕴836100）摘要液压传动系统是液压设备的重要组成部分，如果使用与维护不当，就会出现各种故障，严重影响设备的正常工作。

关键词液压油液磨损粘度气穴0前言液压传动设备在国民经济各部门中，被广泛地采用。

在设计机械设备时，液压传动是一种必须考虑到的用来比较的传动方案，利用液压传动的优缺点进行优化设计，被应用于国民生产的各个部门和领域之中。

液压传动系统是液压设备的重要组成部分，如果使用与维护不当，就会出现各种故障，严重影响设备的正常工作。

因此应当十分重视液压系统的维护工作，液压系统出现的问题呈现多样性，造成了对故障的排查一时难以解决。

但如果加强安装与维护，可避免带来的繁琐故障。

1液压系统的安装调试1.1液压系统的安装说明(1)系统设备运抵施工现场后，应仔细打开包装，并按照装箱单仔细检查液压系统各部分是否满足合同的供货范围，是否符合设计图要求，有无损坏现象，否则应及时与生产厂家联系。

(2)系统各部分拆装后应确保各部分的所有外露口堵塞或包扎，在设备安装配管前不得脱落，以免对液压系统造成污染。

(3)液压系统运抵安装位置后应根据各部分的设计将其在基础上固定牢固，不得松动，以免影响其使用性能。

(4)各部分就位后，要按照以下要求进行配管：管道焊接前，必须将无缝钢管进行除锈，酸洗磷化处理，焊后除渣清洗，冲洗连接管路，否则管内杂质异物堵塞溢流阀等元件造成不升压或卡死现象。

1.2液压系统调试说明(1)液压系统安装完毕后，首先根据液压系统的原理图、各部分施工设计图、电气控制设计图等检查液压系统各部分安装是否正确无误、管道连接是否正确无误、电器连接是否正确无误，否则应及时处理。

(2)以上工作完成后，进行系统调试工作，参阅随机液压系统原理图进行。

(3)旋松溢流阀手轮。

(4)点动电动机，观察其转向是否正确，否则重新调整线路，旋松溢流阀手轮，启动油泵，让油泵空转2~3min，若无其他异常声响，缓慢旋紧调整手轮，同时观察压力表，当系统压力达到原理图要求时，即可。

液压系统安装、调试、保养安装：液压系统的安装是液压系统能否正常可靠运行的一个重要环节。

一、安装人员液压传动系统虽然与机械传动系统有大量相似之处，但是液压传动系统确实有它的特性。

经过专业培训，并有一定安装经验的人员才能从事液压系统的安装。

二、审查液压系统主要是审查该项设计能否达到预期的工作目标，能否实现机器的动作和达到各项性能指标。

安装工艺有无实现的可能。

全面了解设计总体各部分的组成，深入地了解各部分所起的作用。

审查的主要内容包含以下几点：1、审查液压系统的设计2、鉴定液压系统原理图的合理性3、评价系统的制造工艺水平4、检查并确认液压系统的净化程度5、液压系统零部件的确认三、安装前的技术准备工作液压系统在安装前，应按照有关技术资料做好各项准备工作。

1、技术资料的准备与熟悉液压系统原理图、电气原理图、管道布置图、液压元件、辅件、管件清单和有关元件样本等，这些资料都应准备齐全，以便工程技术人员对具体内容和技术要求逐项熟悉和研究。

2、物资准备按照液压系统图和液压件清单，核对液压件的数量，确认所有液压元件的质量状况。

尤其要严格检查压力表的质量，查明压力表交验日期，对检验时间过长的压力表要重新进行校验，确保准确可靠。

3、质量检查液压元件在运输或库存过程中极易被污染和锈蚀，库存时间过长会使液压元件中的密封件老化而丧失密封性，有些液压元件由于加工及装配质量不良使性能不可靠，所以必须对元件进行严格的质量检查。

A) 液压元件质量检查各类液压元件型号必须与元件清单一致要查明液压元件保管时间是否过长，或保管环境不合要求，应注意液压元件内部密封件老化程度，必要时要进行拆洗、更换、并进行性能测试。

每个液压元件上的调整螺钉、调节手轮、锁紧螺母等都要完整无损。

液压元件所附带的密封件表面质量应符合要求、否则应予更换。

板式连接元件连接平面不准有缺陷。

安装密封件的沟槽尺寸加工精度要符合有关标准。

管式连接元件的连接螺纹口不准有破损和活扣现象。

YZ1000型液压站安装技术规范编制:校对:审核:武汉齐达康环保科技有限公司一、一般技术规范二、主要液压元件入库前的检验及要求三、安装作业程序一、一般技术规范1.1一般装配要求:1.1.1液压站装配现场必须宽敞、清洁、通风、明亮、安全。

工具、备件及在用设备应摆放整齐,任何可能导致飞溅的作业不要在装配区进行。

1.1.2液压站装配必须符合相关图样和技术文件的规定。

1.1.3所用部件、管路、接头和泵等安装元件必须在安装之前进行彻底的清洁,安装中所有未与其它结构相连并敞开的孔眼应使用盲板和丝堵等将其封堵,以保证液压系统的可靠运行。

1.1.4密封圈和各种橡胶件的飞边要仔细清除干净,密封面不得有撕裂的缺陷,并抽检部分密封圈及沟槽尺寸,严禁用刮刀或砂轮磨,装配后不得渗漏。

1.1.5零件的搬运、配装应小心轻放,严防碰、划伤,特别是配合表面不允许有损伤。

1.2管路处理与安装要求:1.2.1管路酸洗:将安装好的管路拆下来,分解后放入酸洗槽内浸泡,处理合格后再将其进行二次安装。

有无科学、合理的工艺流程、酸洗配方和严格的操作规程,是管道酸洗效果好坏的关键,目前国内外酸洗工艺较多,必须慎重选择、高度重视。

管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。

为便于使用,现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下:槽式酸洗工艺流程及配方脱脂脱脂液配方为:ω(NaOH=9%~10%;ω(Na3PO4=3%;ω(NaHCO3=1.3%;ω(Na2SO3=2%;其余为水操作工艺要求为:温度70~80℃,浸泡4h。

水冲压力为0.8MPa的洁净水冲干净。

酸洗酸洗液配方为:ω[(CH26N4]=1%;其余为水。

操作工艺要求为:常温浸泡1.5h~2h。

水冲用压力为0.8MPa的洁净水冲干净。

二次酸洗酸洗液配方同上。

操作工艺要求为:常温浸泡5min。

中和中和液配方为:NH4OH稀释至pH值在10~11的溶液。

自卸车液压系统安装指南一、安装前的准备工作在进行自卸车液压系统的安装前，需要进行以下准备工作：1.购买液压系统的相关配件和设备，确保其质量符合标准。

2.清理自卸车的底板和底架，确保其表面干净平整，无油污和其他杂物。

3.确定液压系统的安装位置，确保能够方便维修和更换配件。

二、液压系统的安装步骤1.将液压油箱安装在自卸车的底板上，使用螺栓固定好，并确保油箱与底板之间没有杂物和缝隙。

2.将液压泵和液压马达安装在自卸车的发动机上，连接好进出口管道，并确保密封良好。

3.安装主控制阀，将其与液压泵和液压马达之间连接好，确保管道无泄漏。

4.连接油缸和主控制阀，确保管道无泄漏，并调整好油缸的安装位置，使其能够顺畅运动。

5.连接液压油箱和主控制阀，确保油箱内的液压油能够顺利流动，并安装好油位表和过滤器。

6.连接液压系统的控制装置，如手柄或遥控器，确保能够正常控制液压系统的操作。

7.检查液压系统的各个部件和管道，确保其固定牢固，无泄漏，并进行密封性测试。

8.对液压系统进行空载试运行，检查各个部件是否正常运行，是否有噪音和震动等异常情况。

9.调整液压系统的工作压力和流量，确保其能够满足自卸车的工作需求。

10.进行安全性能测试，包括液压系统的紧急停机和过载保护等功能。

三、安装后的检查和维护1.每天在使用自卸车前，检查液压系统的油位，并及时添加液压油。

2.定期检查液压系统的各个部件和管道，确保其固定良好，无泄漏和磨损。

3.定期更换液压系统中的液压油和滤芯，确保液压油的清洁和性能稳定。

4.定期进行液压系统的保养和维修，检查各个部件的磨损和老化情况，并及时更换。

5.在使用过程中，注意液压系统的工作状态，及时发现并排除故障。

四、安全注意事项1.在安装和维修液压系统时，必须切断自卸车的电源，并采取必要的安全措施，避免意外发生。

2.在进行液压系统的操作和维修时，必须戴上相关的防护手套和眼镜，避免因油压等原因造成的伤害。

3.在操作自卸车时，必须按照操作手册的要求进行操作，避免流程错误和操作失误。

液压系统的安装与调试一、装前注意事项：1、应熟悉有关技术资料；如液压系统图、系统管道安装、电器原理以及液压元件的使用说明等。

2、认真检查液压元件、辅件（钢管、胶管…）等质量、规格与设计要求完好相符，有缺陷的元件材料应及时更换。

3、液压元件、辅件需严格检查，清理有害于液压油防锈剂、铁屑和一切污物。

4、液压元件、胶管、钢管、辅件等油口用堵头、胶带等封口，以防止污物从油口进入系统。

5、液压元件、辅件的油口堵头、胶管、钢管等随工作的顺序，随时随拆，以防止污物从油口进入系统。

二、液压元件和管道安装：1、液压泵、液压马达与电动机、工作机构的同轴度偏差应在0.05〜0.1哑以内，轴线间倾角不大于1°，联轴器之间空隙预留3哑。

2、液压缸安装时，要保证活塞杆的轴线与运动部件的导轨面平行。

平行度偏差＜1哑。

3、各种阀类元件方向应保持轴线水平安装，油口位置不能反接和接错，密封件安装后应有一定的缩紧量以防泄漏。

紧固螺栓应对称依次均匀拧紧，使元件与阀座平面全部接触。

4、元件严格按设计要求的位置安装，注意整齐、关观。

5、油管安装：下料一组焊一拆散一清洗一正试安装一组成系统1）准确下料，采用弯管机进行配管，尽量少用火焰弯管，防止钢管内壁产生氧化皮。

2）焊接头与钢管采用插入式对接焊，清理铁屑、毛刺、氧化皮等。

3）试装合适后将油管拆下，用压力为0.5Mpa的空气吹扫一次后；倒入煤油，浸泡二小时，再用压力为0.5Mpa的空气进行吹扫干净，才正式安装。

6、吸油管管口切成45°斜面并朝旁安装。

7、安装管夹之间的距离为2m，油管急拐弯处需安装管夹，以防震动。

8、油箱清理：1）煤油检查油箱是否渗漏。

2）角磨机、錾子清理内部表面飞溅颗粒、氧化皮等。

3)面粉粘贴颗粒与氧化皮干净后才安装“人”字法兰盖。

三、液压系统调试：1、熟悉液压设备的技术性能、结构、调整方法、使用要求、操作方法。

2、检查1)管路连接和电器线路是否正确牢固、可靠。

液压站（液压系统）的安装与调试液压站（液压系统）的安装与调试1 安装：必须对管路进⾏循环冲洗。

⽤循环冲洗过滤装置使液压系统的管路反复冲洗过滤, 采⽤变换冲洗⽅向和振动管路的办法加强冲洗效果,并经常检查过滤器滤芯情况.循环24-72⼩时后,将装置中的滤芯更换成过滤精度10微⽶的滤芯,继续循环冲洗过滤,直到化验油品的清洁度不低于NSA1638标准9级,或不低于ISO4406标准18/15级后结束循环冲洗过滤装置.各电磁换向阀接线时，应严格按规格中规定的电压和电流值进⾏配接，并通过操作台上的相应开关反复操作⼏次，检查动作的灵活性，正确性，可靠性。

2 调试前的准备⼯作：2.1 清洗油箱，盘形制动器，以及各个液压元件，清洗⼲净是液压站能否正常⼯作的关键。

2.2 由于新油的清洁度不能满⾜液压系统要求，向油箱加⼊新油时，必须⽤过滤精度为10um的滤油车，通过空⽓滤清器(序号4)加油。

向油箱灌注规定的液压油到合适的液位。

2.3 检查蓄能器充⽓情况。

蓄能器充⽓介质为氮⽓，将充⽓⼯具C处连到氮⽓瓶，从蓄能器上卸下保护帽和⽓阀帽，放松充⽓⼯具的锁紧螺母D，将螺母E与蓄能器上充⽓阀相连，然后拧紧D和B，把⼿柄A逆时针旋到底。

关闭充⽓⼯具，打开氮⽓瓶上的截⽌阀，调节氮⽓减压器，把氮⽓瓶的压⼒由减压器减到较低压⼒，顺时针慢慢转动⼿柄A，顶杆顶开充⽓阀，然后让氮⽓缓缓充⼊⽓囊，看压⼒表压⼒到要求为⽌，充⽓压⼒为1.2倍P⼀级值。

充⽓完毕应将⼿柄A逆时针旋到头，关闭充⽓⼯具。

在关闭截⽌阀和减压器后，应打开充⽓⼯具上的放⽓塞B，放掉管路上的残余⽓体，然后卸下充⽓⼯具，检查有⽆漏⽓，最后装上⽓阀帽和保护帽。

蓄能器充⽓时，应打开截⽌阀15，在蓄能器内油压压⼒达到零后进⾏。

2.4按液压站的电控原理图检查配接电线是否正确。

2.5油箱加满油后，点动开关检查电机转向，从泵的轴端看，顺时针⽅向为正确，如果电机反转，重新对电机进⾏接线，防⽌损坏油泵3 调试后的技术性能达到以下的要求：3.1 油压稳定：⼯作油压在1MPa～0.8Pmax之间变化时不允许有⼤于±0.6MPa压⼒振摆现象, 不允许有振幅⼤于0.2 MPa的⾼频振荡。

液压设备的安装与调试方法概述液压设备是通过液体传递能量来实现力量传递和控制的装置。

它在工业生产中广泛应用，如机床、船舶、冶金设备等。

良好的安装和调试能够确保液压设备的正常运行和高效工作。

本文将介绍液压设备的安装与调试方法，以供参考。

安装液压设备的安装主要包括设备定位、布置、连接和支撑。

以下是液压设备安装的基本步骤：1. 设备定位：根据设备布局图，确定设备的位置，并标出有关的坐标点，以便后续的布置和安装。

2. 设备布置：根据设备布局图，将设备按照一定的次序进行布置，同时需考虑操作人员的工作空间和设备之间的通道。

3. 连接：根据设备的液压连接图，将液压元件和管路连接起来。

在连接过程中，要确保连接牢固、密封良好，避免泄漏。

需要注意的是，连接前要清洗管路，确保管路内部干净，并在连接前进行紧固件的涂抹和处理。

4. 支撑：根据设备的重量和结构，选用合适的支撑方式。

在支撑过程中，要对液压设备进行水平和垂直调整，确保设备的稳定和可靠。

调试液压设备的调试是指在安装完成后，对液压系统进行测试和调整，确保其正常运行。

以下是液压设备调试的基本步骤：1. 检查：首先要对液压设备进行全面的检查，确保安装质量和连接的可靠性。

检查内容包括密封件是否完好、油液是否符合要求、控制阀和执行元件是否灵活等。

2. 液压系统的初次充液：将液压系统内的空气排出并补充液压油。

在补充液压油时，要关注油液的温度和粘度，并确保补充的油液达到设备要求的标准。

3. 系统泄露测试：将液压系统升压至工作压力，并观察一段时间，检查系统是否有泄漏。

若有泄漏现象，要及时找出泄漏点并进行修复。

4. 性能测试：将液压系统接入工作环境中，进行性能测试。

测试内容包括系统的工作效率、承载能力、反应速度等，以确保系统可以满足工作要求。

5. 调整和优化：根据性能测试的结果，对液压系统进行调整和优化。

例如，调整液压元件的位置、调整阀门的进出口流量、调整液压泵的压力等。

6. 记录和整理：在调试的过程中，要记录每一步的调整、优化和测试结果。

液压系统安装施⼯⼯艺标准液压系统安装施⼯⼯艺标准1 适⽤范围本⼯艺标准适⽤于与锻压设备配套的管路、泵站、操纵控制及其附属设备的安装⼯程。

2 施⼯准备2.1 技术准备2.1.1 施⼯技术资料现场施⼯图、设备本体图、设备质量合格证及安装技术⽂件。

2.1.2 液压系统主要施⼯规范《锻压设备安装⼯程施⼯及验收规范》GB50272《机械设备安装⼯程施⼯及验收通⽤规范》GB50231《⼯业⾦属管道⼯程施⼯及验收规范》GB50235《现场设备、⼯业管道焊接⼯程施⼯及验收规范》GB50236《液压机技术条件》JB3818《管路附件》JB/ZQ4515∽45186《管路附件》JB/ZQ4492∽4514《软管敷设规范》GB/ZQ4398《化⼯建设项⽬进⼝设备、材料检验⼤纲》HG20234《⼯业⾦属管道⼯程质量检验评定标准》GB50184《化⼯设备安装⼯程质量检验评定标准》HG20236《⼯业安装⼯程质量检验评定统⼀标准》GB502522.13 施⼯⽅案锻压设备配套液压系统安装施⼯⽅案。

2.2 作业⼈员备注: 管⼯、钳⼯等其他专业作业⼈员，必须经过专业技术培训，并考试合格，持有相关专业证上岗。

2.3 设备、材料的验收及保管2.3.1 设备的检查验收锻压设备液压系统设备主要有：⾼压泵等辅助设备、⾼低压蓄能器、缓冲器和充液罐等设备。

设备进场时，须建设、设计、施⼯、制造、监理等有关单位参加，并按设备的名称、型号、规格、数量清单逐⼀检查验收。

2.3.1.1 整体到场设备的检查验收：1）设备开箱机械设备从制造⼚出⼚时，都经过良好的包装。

对于整体到场设备的开箱应注意以下⼏点：A.设备开箱前，应查明设备的名称、型号和规格，检查设备的箱号及包装情况，防⽌错开。

B.设备开箱前，应将设备吊运到安装地点附近，以减少开箱后的不搬运和不⽅便。

C.开箱前，应将顶板的尘⼟扫除⼲净，以防开箱时，尘⼟、赃物散落在设备表⾯。

D.开箱⼀般应从顶板开始，拆除顶板查明情况后再⾏拆除其它部位箱板；如顶板不便拆除，可选择适当部位拆除侧箱板，观察内部情况后再开箱。
