水环真空泵操作规程

水环式真空泵操作规程水环式真空泵是一种常见的真空设备，其工作原理为将气体用水环进行压缩和抽取，从而实现真空度的提高。

为了保证水环式真空泵的正常运行和长期使用，需要有严格的操作规程。

下面是水环式真空泵操作规程：一、开机操作1. 查看真空泵的各部件是否齐全并处于良好状态。

2. 检查泵内是否有足够的水，并在进口管道加水至适当位置。

3. 检查电源是否与设备相符，然后将电源接入，并按照设备说明书上的要求进行接线和保护接地操作。

4. 启动真空泵（先启动电机，再启动水泵），开启进口阀门，观察水环是否可以运转正常，若有异常及时排查故障。

二、停机操作1. 关闭真空泵进口阀门。

2. 关闭进水阀，待水环停止后，再次打开进水阀，将全部泵体、泵壳内的水排出。

3. 关闭电源，切断主机电源。

三、正常操作1. 在真空泵运行期间，应随时关注泵体的温度变化，如泵体温度过高，应关闭真空泵并及时排查故障。

2. 定期检查水环式真空泵的各部件，确保水的含量、泵体、水环及机械密封处的正常状态和清洁度。

3. 在操作过程中，不要润滑泵的轴承，因为水环式真空泵均为无油设备。

4. 运行过程中，不要将泵组过载使用，应注意负荷大小达到标准值。

5. 检查水环是否达到适当高度，以确保泵的正常运行。

6. 运行请注意安全，严禁将手、头部及其它物品伸入泵台。

四、维护保养1. 定期检查水环式真空泵的电机、轴承、密封等部位的机械磨损程度。

2. 定期检查水环式真空泵的阀门、管路等设备是否存在漏气或其他问题，并及时处理。

3. 定期进行系统换水，保持干净卫生。

4. 在长期停用之前，应进行彻底清洗和维修，以保证更长时间的使用寿命。

总之，正确的操作规程可以保证水环式真空泵的长期运行和良好的工作效率，也可以延长设备的使用寿命，保证实验设备的稳定性和精准性。

水环式真空泵安全操作规程前言水环式真空泵广泛用于化学、制药、电力、食品、纺织、冶金、石油等行业，是实现现代化自动化生产过程不可缺少的设备。

但是，在实际操作过程中，也存在一定的安全隐患。

为了保障操作人员的人身安全以及设备的正常运行，制定本安全操作规程。

一、使用前的准备1.在操作水环式真空泵前，应仔细阅读本设备的使用说明书以及操作规程，并听取相关操作技术人员的指导。

2.需要对水环式真空泵进行检查，如密封件或排放阀门是否设置正确，并进行必要的清洗和消毒。

3.操作人员应该穿戴适当的劳保用品，包括手套、防护眼镜等。

同时，禁止佩戴头发较长、首饰等物品。

二、操作中的安全注意事项1.操作人员在工作过程中应该集中注意力，不得进行与操作无关的其他行为，确保操作的安全性。

2.在操作真空泵过程中，应遵循正常的操作流程，并定时进行必要的检查，如油位、温度等。

3.在操作过程中，应严格遵守设备运行参数要求，如操作过程中超温或者压力超过允许范围，应立即停机排除故障。

4.负责操作的工作人员要有经验和专业知识，熟练掌握水环式真空泵的结构和工作原理，并遵守相关操作规程。

5.禁止操作人员随意拆卸设备，以免误操作导致设备故障或发生人身安全事故。

三、操作后的处理1.经过操作的水环式真空泵应该进行定期的清洗和消毒处理。

2.在清洗和消毒的过程中，工作人员应穿戴相应的劳保用品，避免可能产生的有害物质对人体的伤害。

3.在设备出现故障或者必要的维护工作时，应立即停机处理，避免延误产生更大的问题。

4.当设备需要报废的时候，应按照设备生命周期的规范要求进行报废处理，避免设备的进一步使用带来潜在的安全隐患。

四、结论水环式真空泵作为一种常用设备，其在各种行业的生产中都具有不可替代的重要作用。

但是，在操作过程中，必须始终把安全放在第一位，严格遵守相关的操作规程和要求，严禁人为的误操作行为。

作为操作人员，要有相关的专业知识和经验，遵循操作指南，确保设备的正常运行和人身安全。

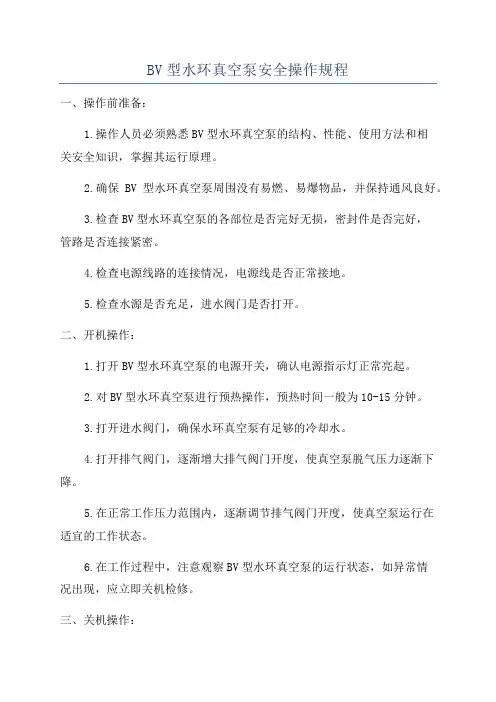

BV型水环真空泵安全操作规程一、操作前准备：1.操作人员必须熟悉BV型水环真空泵的结构、性能、使用方法和相关安全知识，掌握其运行原理。

2.确保BV型水环真空泵周围没有易燃、易爆物品，并保持通风良好。

3.检查BV型水环真空泵的各部位是否完好无损，密封件是否完好，管路是否连接紧密。

4.检查电源线路的连接情况，电源线是否正常接地。

5.检查水源是否充足，进水阀门是否打开。

二、开机操作：1.打开BV型水环真空泵的电源开关，确认电源指示灯正常亮起。

2.对BV型水环真空泵进行预热操作，预热时间一般为10-15分钟。

3.打开进水阀门，确保水环真空泵有足够的冷却水。

4.打开排气阀门，逐渐增大排气阀门开度，使真空泵脱气压力逐渐下降。

5.在正常工作压力范围内，逐渐调节排气阀门开度，使真空泵运行在适宜的工作状态。

6.在工作过程中，注意观察BV型水环真空泵的运行状态，如异常情况出现，应立即关机检修。

三、关机操作：1.关闭排气阀门，逐渐减小排气阀门开度，使真空泵停止排气。

2.在排气结束后，关闭进水阀门，切断水源供应。

3.关闭电源开关，切断电源供应。

4.清理BV型水环真空泵的周围环境，并及时进行设备检查和维护。

四、安全注意事项1.禁止将其他液体输入到BV型水环真空泵中，以免损坏设备或对人员造成伤害。

2.禁止在无水或水不足的情况下运行水环真空泵，以免损坏设备或引起事故。

3.禁止超负荷操作BV型水环真空泵，超过其额定运行参数，以免影响设备的寿命和性能。

4.使用过程中，不得擅自拆卸或更换设备的零部件，如有需要，应由专业人员进行维修。

5.在操作过程中，要经常观察设备运行状态，如发现异常情况应及时停机检修。

6.在不使用BV型水环真空泵时，应切断电源，确保设备的安全。

7.操作人员必须经过培训，并掌握相关安全知识，严禁未经许可的人员操作设备。

水环式真空泵操作规程水环式真空泵是一种常用的真空设备，用于产生和维持真空状态。

为了保证操作的安全性和高效性，以下是水环式真空泵的操作规程。

一、操作前准备1.1 熟悉设备：在操作前，操作人员应熟悉水环式真空泵的结构、工作原理和工作参数。

1.2 检查设备：检查设备是否处于正常状态，是否有漏水、漏油、松动等情况。

确保设备没有任何损坏或异常现象。

1.3 清洁设备：清洁设备表面和周围环境，确保无杂物和污垢。

1.4 检查液位：检查水环式真空泵的液位是否正常，是否需要补充工作液。

工作液的液位应在规定的范围内。

1.5 打开进气阀门：打开进气阀门，确保空气能够顺畅流入真空泵。

1.6 清理冷却器：清理冷却器中的污垢，确保冷却效果良好。

二、操作步骤2.1 启动泵系统：打开水环式真空泵的电源开关，启动泵系统。

确保泵系统能够正常运行。

2.2 关注液环压力：关注水环式真空泵的液环压力指示器，确保压力稳定在正常范围内。

2.3 观察真空度：观察真空泵的真空度指示器，确保真空度能够达到要求。

2.4 监控温度：监控水环式真空泵的温度，确保温度在安全范围内。

若温度过高，应及时采取措施降温。

2.5 关闭进气阀门：当真空度达到要求后，关闭进气阀门，停止新的气体进入。

2.6 正常运行：保持水环式真空泵的正常运行状态，注意观察仪表指示，一旦出现异常情况应及时采取措施。

2.7 停止泵系统：当工作完成或需要停止水环式真空泵时，按照反向顺序关闭设备。

首先关闭真空泵的电源开关，然后关闭进气阀门。

三、设备维护3.1 定期更换工作液：根据使用情况和生产要求，定期更换水环式真空泵的工作液。

遵循操作手册中的更换工作液的具体步骤。

3.2 清洁设备：定期清洁水环式真空泵的各个部件，特别是转子和叶轮等易受污垢影响的部分。

3.3 检查密封件：定期检查水环式真空泵的密封件，确保其正常运行。

如有磨损或损坏，应及时更换。

3.4 检修设备：定期进行设备检修和维护，确保设备处于正常状态。

水环式真空泵安全操作和保养规程水环式真空泵是一种常用的真空设备，广泛应用于化工、制药、电子、食品等行业。

为了确保水环式真空泵的安全运行和延长其使用寿命，我们需要遵循一定的操作和保养规程。

下面将详细介绍水环式真空泵的安全操作和保养规程。

一、安全操作规程：1.操作前需检查水环式真空泵的安全阀是否完整、灵活。

安全阀是重要的安全装置，一旦真空泵出现异常压力，安全阀及时发挥作用，保证设备和人员的安全。

2.检查进水管道和出水管道是否正常，确保泵体周围的管道没有漏水现象。

3.首次使用或停用较长时间后重新使用真空泵，应检查传动装置的润滑情况，如需加油，则应选用合适的润滑油。

4.检查真空泵的冷却水是否正常供应，冷却水温度一般不得超过35℃，过高的温度会影响泵的性能和寿命。

如果是用其他介质冷却，应按照设备说明书的要求进行操作。

5.启动真空泵前，应检查电气设备是否接地良好，电源线是否有磨损、老化等现象，确保电气安全。

6.真空泵启动时应逐步加速，不可突然启动或急停，以防泵体受到冲击损坏。

7.在运行过程中，不得随意触摸泵的旋钮、指示灯等部件，以防触电或其他危险。

8.如真空泵发生异常情况，如噪音异常、油温过高、运行不稳定等，应及时关闭设备，并找专业技术人员进行检修和维护。

9.停机前应关闭进水和出水阀门，排空管道中的水和气体，避免可能的意外伤害。

二、保养规程：1.泵体内的腐蚀性介质通过泵转移时，不能长时间停泵，以防腐蚀泵体和关键部件。

使用腐蚀性介质时，应根据实际情况定期检查泵体和零部件。

2.泵的轴承和机械密封零件应定期加油和维护，确保其正常工作。

轴承过热、噪音异常等情况应及时检修。

3.定期检查真空泵的冷却系统，清洗冷却塔中的杂质和沉积物，保持冷却水流畅。

4.定期检查真空泵的过滤器，清洗或更换过滤器，以保证进入泵体的气体和液体不带有固体颗粒。

5.定期检查真空泵的密封性能，特别是机械密封，如有泄漏现象应及时更换。

6.真空泵运行一段时间后，应定期更换润滑油，润滑油更换周期可根据泵的使用频率和工作环境确定。

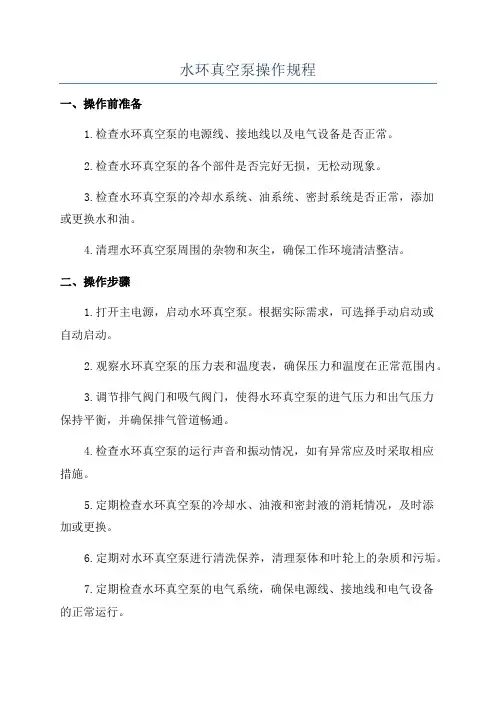

水环真空泵操作规程一、操作前准备1.检查水环真空泵的电源线、接地线以及电气设备是否正常。

2.检查水环真空泵的各个部件是否完好无损，无松动现象。

3.检查水环真空泵的冷却水系统、油系统、密封系统是否正常，添加或更换水和油。

4.清理水环真空泵周围的杂物和灰尘，确保工作环境清洁整洁。

二、操作步骤1.打开主电源，启动水环真空泵。

根据实际需求，可选择手动启动或自动启动。

2.观察水环真空泵的压力表和温度表，确保压力和温度在正常范围内。

3.调节排气阀门和吸气阀门，使得水环真空泵的进气压力和出气压力保持平衡，并确保排气管道畅通。

4.检查水环真空泵的运行声音和振动情况，如有异常应及时采取相应措施。

5.定期检查水环真空泵的冷却水、油液和密封液的消耗情况，及时添加或更换。

6.定期对水环真空泵进行清洗保养，清理泵体和叶轮上的杂质和污垢。

7.定期检查水环真空泵的电气系统，确保电源线、接地线和电气设备的正常运行。

三、注意事项1.操作人员应穿着合适的工作服，佩戴安全帽、防护眼镜和防护手套，严禁穿拖鞋或赤脚操作。

2.搬动和安装水环真空泵时，应使用专用工具和吊车，确保操作安全。

3.在操作过程中，严禁将手指或其他物体伸入水环真空泵的泵体和转子之间，以免发生危险事故。

4.停机前，应先关闭出气阀门，等水环真空泵停止运转后再切断电源。

5.水环真空泵在运行过程中会有一定的噪音和振动，操作人员要注意保持警觉，确保安全。

四、事故处理1.如果水环真空泵发生故障，应立即切断电源，并通知维修人员进行检修和维护。

2.在处理事故时，应采取相应的防护措施，并按照事故应急处理程序进行操作，以确保人员和设备的安全。

以上是水环真空泵的操作规程，但具体操作步骤和注意事项还需根据具体设备的操作手册和安全标准进行调整和补充。

操作人员在使用水环真空泵时，应严格按照操作规程和要求进行操作，确保设备的正常运行和安全使用。

水环式真空泵操作规程范本操作规程范本：水环式真空泵操作规程1. 操作准备1.1 在进行水环式真空泵操作之前，确保操作人员已经接受相关的安全培训并具备操作资质。

1.2 检查工作区域是否整洁有序，清除杂物和障碍物，确保安全操作空间。

1.3 检查水环式真空泵及相关设备的机械连接是否紧固可靠，如有异常及时报修。

1.4 确保水环式真空泵的冷却水供应充足，并保持水质清洁，如有异常及时处理。

1.5 检查水环式真空泵的油池液位是否在正常范围内，油品是否需要更换。

2. 操作步骤2.1 打开冷却水阀门，确保水环式真空泵有足够的冷却水供应。

2.2 打开真空泵油池底部的排水阀门，排除油池内的污水和杂质。

2.3 打开排气阀门，让气体从排气管道中排出，确保系统内没有气体残留。

2.4 打开电源开关，启动水环式真空泵。

根据指示灯和仪表盘上的读数，确保水环式真空泵工作正常。

2.5 观察水环式真空泵的噪音和振动情况，如有异常立即停止运行并检查原因。

2.6 检查水环式真空泵的运行温度，确保其在允许范围内，如有异常及时处理。

2.7 执行工艺操作，根据需要逐渐调整水环式真空泵的工作压力和排气量。

2.8 在操作结束后，缓慢降低水环式真空泵的工作压力，减少排气量。

2.9 关闭电源开关，停止水环式真空泵的运行。

2.10 关闭排气阀门，确保系统处于关闭状态。

2.11 关闭冷却水阀门，停止冷却水的供应。

3. 安全注意事项3.1 在操作水环式真空泵前，严禁穿戴松散的衣物，戴手套和头巾等容易佩戴入动力机械内的物件。

3.2 操作人员应保持集中注意力，不得擅离工作岗位，以免发生意外。

3.3 严禁在水环式真空泵运行过程中触摸机械部件，以免受伤。

3.4 使用电源时应遵守相关电气安全规定，确保操作人员的人身安全。

3.5 在操作结束后，应及时清洁和维护水环式真空泵及相关设备，保持其良好的工作状态。

4. 故障处理4.1 如发生水环式真空泵故障，操作人员应立即停止操作，并采取相应的紧急处理措施。

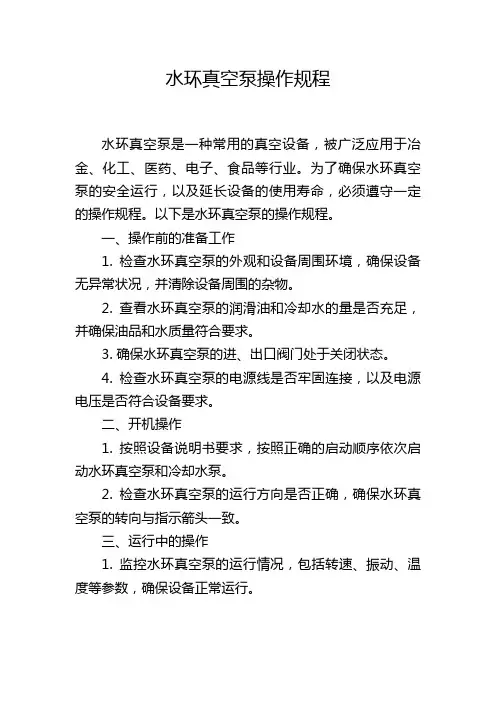

水环真空泵操作规程水环真空泵是一种常用的真空设备，被广泛应用于冶金、化工、医药、电子、食品等行业。

为了确保水环真空泵的安全运行，以及延长设备的使用寿命，必须遵守一定的操作规程。

以下是水环真空泵的操作规程。

一、操作前的准备工作1. 检查水环真空泵的外观和设备周围环境，确保设备无异常状况，并清除设备周围的杂物。

2. 查看水环真空泵的润滑油和冷却水的量是否充足，并确保油品和水质量符合要求。

3. 确保水环真空泵的进、出口阀门处于关闭状态。

4. 检查水环真空泵的电源线是否牢固连接，以及电源电压是否符合设备要求。

二、开机操作1. 按照设备说明书要求，按照正确的启动顺序依次启动水环真空泵和冷却水泵。

2. 检查水环真空泵的运行方向是否正确，确保水环真空泵的转向与指示箭头一致。

三、运行中的操作1. 监控水环真空泵的运行情况，包括转速、振动、温度等参数，确保设备正常运行。

2. 定期检查水环真空泵的润滑油和冷却水的量，及时补充或更换。

3. 定期检查水环真空泵的密封件和轴承，确保其正常工作。

4. 注意观察水环真空泵的进、出口压力，如发现异常情况及时停机检查。

5. 严格按照设备规定的排放时间和间隔排放水环真空泵中的冷却水，避免积水对设备造成损害。

四、停机操作1. 在停机前，关闭冷却水泵，并待水环真空泵运行10分钟以上，使其温度逐渐降低。

2. 关闭水环真空泵的电源，等待设备完全停止运行后，再关闭进、出口阀门。

3. 清洁水环真空泵的外观并及时清除设备周围的杂物。

4. 记录水环真空泵运行的时间、参数等信息，以便后期维护和监控。

五、注意事项1. 不得将水环真空泵用于不符合其应用范围的介质，以免损坏设备。

2. 不得随意更改水环真空泵的运行参数和设备部件，以免引起事故或设备损坏。

3. 在使用过程中，严禁超负荷运行水环真空泵，以免降低设备寿命。

4. 检修和维护水环真空泵时，应按照设备说明书要求操作，使用正确设备和工具。

5. 定期保养水环真空泵，包括清洁、润滑、紧固螺丝等，以确保设备的正常运行。

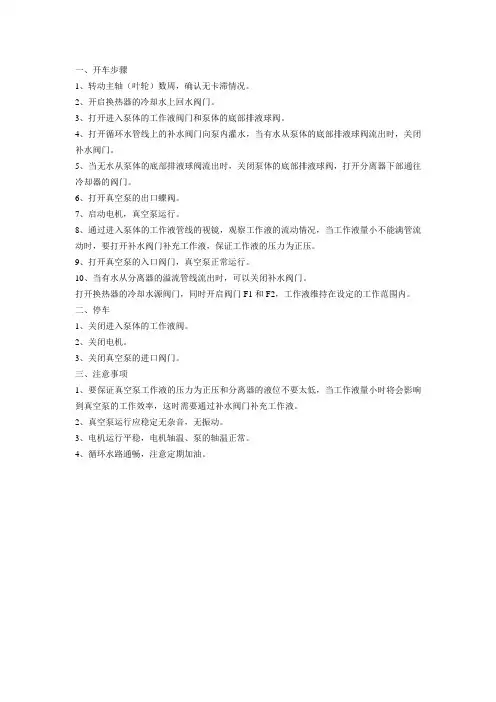

一、开车步骤
1、转动主轴（叶轮）数周，确认无卡滞情况。

2、开启换热器的冷却水上回水阀门。

3、打开进入泵体的工作液阀门和泵体的底部排液球阀。

4、打开循环水管线上的补水阀门向泵内灌水，当有水从泵体的底部排液球阀流出时，关闭补水阀门。

5、当无水从泵体的底部排液球阀流出时，关闭泵体的底部排液球阀，打开分离器下部通往冷却器的阀门。

6、打开真空泵的出口蝶阀。

7、启动电机，真空泵运行。

8、通过进入泵体的工作液管线的视镜，观察工作液的流动情况，当工作液量小不能满管流动时，要打开补水阀门补充工作液，保证工作液的压力为正压。

9、打开真空泵的入口阀门，真空泵正常运行。

10、当有水从分离器的溢流管线流出时，可以关闭补水阀门。

打开换热器的冷却水源阀门，同时开启阀门F1和F2，工作液维持在设定的工作范围内。

二、停车
1、关闭进入泵体的工作液阀。

2、关闭电机。

3、关闭真空泵的进口阀门。

三、注意事项
1、要保证真空泵工作液的压力为正压和分离器的液位不要太低，当工作液量小时将会影响到真空泵的工作效率，这时需要通过补水阀门补充工作液。

2、真空泵运行应稳定无杂音，无振动。

3、电机运行平稳，电机轴温、泵的轴温正常。

4、循环水路通畅，注意定期加油。

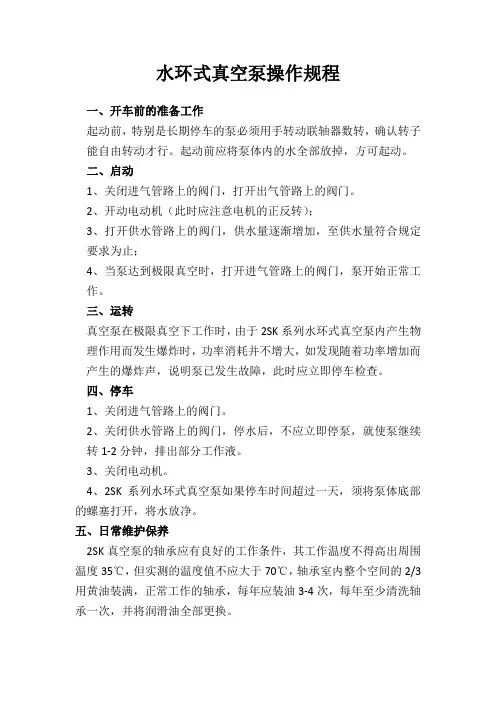

水环式真空泵操作规程
一、开车前的准备工作
起动前，特别是长期停车的泵必须用手转动联轴器数转，确认转子能自由转动才行。

起动前应将泵体内的水全部放掉，方可起动。

二、启动
1、关闭进气管路上的阀门，打开出气管路上的阀门。

2、开动电动机（此时应注意电机的正反转）；
3、打开供水管路上的阀门，供水量逐渐增加，至供水量符合规定要求为止；
4、当泵达到极限真空时，打开进气管路上的阀门，泵开始正常工作。

三、运转
真空泵在极限真空下工作时，由于2SK系列水环式真空泵内产生物理作用而发生爆炸时，功率消耗并不增大，如发现随着功率增加而产生的爆炸声，说明泵已发生故障，此时应立即停车检查。

四、停车
1、关闭进气管路上的阀门。

2、关闭供水管路上的阀门，停水后，不应立即停泵，就使泵继续转1-2分钟，排出部分工作液。

3、关闭电动机。

4、2SK系列水环式真空泵如果停车时间超过一天，须将泵体底部的螺塞打开，将水放净。

五、日常维护保养
2SK真空泵的轴承应有良好的工作条件，其工作温度不得高出周围温度35℃，但实测的温度值不应大于70℃，轴承室内整个空间的2/3用黄油装满，正常工作的轴承，每年应装油3-4次，每年至少清洗轴承一次，并将润滑油全部更换。

水环式真空泵操作规程水环式真空泵是一种常见的真空设备，广泛应用于化工、医药、食品等行业。

为了确保水环式真空泵的安全运行，提高设备的使用寿命和工作效率，下面将介绍水环式真空泵的操作规程。

一、准备工作1. 初次使用水环式真空泵之前，需要对设备进行检查和试运转，确保设备正常工作。

2. 检查电源线是否正常连接，是否有损坏或松动的情况，确保电源供应稳定可靠。

3. 检查冷却水供应管路是否通畅，阀门是否打开，确保水冷系统正常工作。

4. 检查进气和出气管路是否连接正确，管道是否泄漏。

如果有泄漏，及时排除。

5. 检查油箱内的工作油位是否正常，如不足应添加适量的工作油。

6. 检查油位控制器是否正常工作，如果异常应进行维修或更换。

二、启动操作1. 打开冷却水阀门，确保冷却水供应充分。

2. 检查油泵的自动供油装置是否正常工作，如果不正常，需进行修理或更换。

3. 打开主电源，将电动机启动，观察是否正常运转。

4. 油泵启动后，在半小时内需要将进气总管阀门逐步开启，以防止水环式真空泵过热。

5. 启动后，观察油压是否正常，不能过高或过低。

6. 根据工艺要求，调节出气活门，逐步增加出气流量。

三、运行操作1. 在运行过程中，定期检查油泵的工作状态，包括油位、油温、油压等，如有异常需要及时处理。

2. 运行中注意观察仪表上的压力指示，确保真空度达到要求。

3. 定期检查冷却水供应是否正常，并保持水压稳定。

4. 定期清洗冷却水管路，防止水垢堵塞。

5. 定期对油泵进行维护保养，包括更换工作油、清洗油箱、更换油封等。

6. 定期检查进气和出气管路是否有泄漏，及时修复。

四、停机操作1. 停机前，先将出气活门逐步关闭，再关闭电源。

2. 停机后，关闭冷却水阀门，断开冷却水供应。

3. 定期进行设备的清洗和维护保养工作，保持设备的良好状态。

4. 停机过程中，如需更换工作油，应等待油温降低后再进行操作。

五、安全注意事项1. 在操作水环式真空泵时，必须戴好安全防护设备，以避免意外伤害。

2BEA水环真空泵操作规程一、操作准备：1.检查真空泵是否连接正常，阀门是否开启，相关仪表是否正常。

2.检查冷冻水循环系统是否正常运行，水面是否达到合适位置。

3.检查真空泵油位，确保油位在正常范围内。

4.确保操作人员熟悉真空泵的结构和工作原理。

二、操作步骤：1.打开冷冻水系统的冷冻水开关，确保冷冻水能顺畅地流经真空泵冷却罩。

2.打开进气阀，同时打开出气阀，确保真空泵能正常工作。

3.检查真空泵负压表，确认负压是否在正常范围内。

如果负压过高或过低，应及时调整进气阀。

4.动作泵的开关，启动真空泵。

根据需要，可在操作界面上设置相应的压力和工作时间。

5.观察真空泵状况，确保其运行平稳，无异常声响和泄漏现象。

6.定期检查油位，确保油位在规定范围内。

若油位过低，应及时添加适量的真空泵油。

7.定期检查进气和出气阀门，确保其无泄漏现象。

8.定期清洗真空泵的过滤网，保持通畅。

9.操作结束后，先关闭出气阀，再关闭进气阀。

最后关闭真空泵开关。

10.关闭冷冻水开关，停止冷却系统的运行。

11.清理并保养真空泵及其附件，并及时记录保养情况。

三、安全注意事项：1.操作真空泵时，必须穿戴好相应的防护设备，如护目镜、手套等。

2.在操作真空泵过程中，严禁将有毒、有害气体、可燃物质引入，以免发生爆炸或中毒事故。

3.操作过程中如发现异常现象，应及时停机，并进行故障排除。

4.禁止随意拆卸真空泵及其附件，以免影响正常运行和操作安全。

5.定期检查真空泵的运行状况和附件，发现问题及时处理，并记录相关情况。

6.在操作真空泵过程中，严禁随意调整进气阀门，以免对真空泵造成损坏。

7.禁止在真空泵旁进食、吸烟等，以免影响操作安全和设备卫生。

四、维护保养：1.定期更换真空泵油，根据使用情况通常每6个月更换一次。

2.定期清洗和更换真空泵的过滤网，保持良好的通气性能。

3.定期检查并清理进气和出气阀门。

4.定期检查真空泵各个管路的连接情况，确保无泄漏现象。

5.清洗并保养真空泵的冷却罩，确保正常的冷却效果。

水环真空泵使用操作规程注意: 机械密封结构的泵，在电机启动前必须先供冷却液一、用途及使用范围SK系列水环真空泵及压缩机根据JB/T7255-94《水环真空泵和水环压缩机》设计制造。

SK系列水环真空泵及压缩机是用来抽吸或压送气体和其它无腐蚀性、不溶于水、不含有固体颗粒的气体的，以便在密闭容器中形成真空或压力，满足工艺流程要求。

吸入或压送的气体中允许混有少量的液体。

SK系列水环真空泵及压缩机广泛应用于机械、石油、化工、制药、食品陶瓷、制糖、印染、冶金及电子等行业。

由于在工作过程中，该类泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时，不宜发生危险，所以其应用更加广泛。

对于抽吸或压送腐蚀气体和以其它非水液体作为工作液的真空泵，可以根据用户使用条件设计制造二、泵型号意义:SK – 6SK: 水环真空泵6 : 最大气量为6m3/min三、工作原理如图（1）所示，叶轮3偏心地安装在泵体2内，启动时向泵内注入一定高度的水，因此当叶轮3旋转时，水受离心力的作用而在泵体内壁形成一旋转水环5，水环上部内表面与轮毂相切沿箭头方向旋转，在前半转过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成密闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体被吸入空间；在后半转过程中，水环内表面渐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体被排出。

如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，泵就连续不断地抽吸或压送气体。

由于在工作过程中，做工产生热量，会使工作水环发热，同时一部分水和气体一起被排走，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵内消耗的水，满足泵的工作要求。

当泵排出的气体不再利用时，在泵排气一端接有汽水分离器，废气和所带的部分水排入汽水分离器后，汽水分离，气体由排气管排出，留下的水经汽水分离器的溢水口排出。

随着工作时间的延长，工作水温度会不断地升高，这时需向泵内供给一定的冷水，以降低工作水的温度，保证泵能达到所要求的技术要求和性能指标。

循环水式真空泵操作规程
《循环水式真空泵操作规程》
一、前提条件
1. 确保真空泵处于整体良好的状态，没有损坏和泄漏；
2. 已按要求安装好水循环系统，确保水流畅通；
3. 检查并确保真空泵的电源连接正常；
4. 熟悉真空泵的操作原理和控制面板的功能。

二、操作流程
1. 接通电源，打开控制面板的电源开关，确保真空泵处于正常工作状态；
2. 打开水循环系统的进水阀，确保水源充足和水流通畅；
3. 启动真空泵，观察水流正常后，可以开始工作；
4. 工作完成后，先关闭真空泵，再关闭水循环系统的进水阀；
5. 切断电源，关闭控制面板的电源开关。

三、注意事项
1. 确保真空泵工作时水流畅通，以免因水流不畅导致真空泵过热损坏；
2. 定期清理真空泵和水循环系统的滤网，以保持系统的通畅；
3. 在操作时，要保持清洁，避免污染水循环系统；
4. 如遇到异常情况，如水流不畅、真空泵异常声音等，应立即停止操作并检查处理。

四、停机维护
1. 在长时间停机前，应将水循环系统的水排净，以免在停机期
间受潮生锈；
2. 定期进行真空泵和水循环系统的维护保养，确保设备的正常运行。

根据以上操作规程进行操作，可确保循环水式真空泵的正常工作和延长设备的使用寿命。

水环真空泵操作规程一、水环真空泵开泵操作规程1、初始状态确认泵单机试车完毕,泵处于无工艺介质状态,确认联轴器安装完毕,确认防护罩安装好, 泵的机电、仪确认完毕,泵盘车均匀灵活,泵的入口过滤器清扫干净并安装好,确认冷却水引至泵前,确认润滑脂合格,确认轴承箱润滑脂已加注,确认泵的出入口阀关闭,确认泵的电动机开关处于关或停止状态, 确认泵的电动机断电.2 水环真空泵开泵准备1）、关闭泵体的手动排凝球阀,确认泵入口线上的真空表,出口汽水分离器上的压力表, 泵体补水线上的压力表已安装好,投用真空表,压力表,投用汽水分离器上的气动自动补水和排水阀,液位计,关闭汽水分离器罐底放空阀;联系电工和钳工,确认电机转向与机泵转向一致,确认所用工具（扳手、听诊器、抹布、油壶）齐全,确认机泵静电接地完好, 确认机泵地脚螺栓无松动,投用冷却器的循环冷却水,确认回水畅通. 缓慢打开泵出口阀打开1/3 阀位盘车,检查法兰有无泄漏。

2）、机组注水该泵属于封闭式循环系统,该系统的补充水由汽水分离器的水通过冷却后重新注入泵体; 开泵前打开汽水分离器自动注水阀的副线球阀向泵体内注水, 当泵底部自动排水阀见水后,关闭汽水分离器自动注水阀的副线球阀,关闭泵体注水线上的阀门,关闭密封液阀,停止向泵体内注水, 使泵内的水刚好与泵底部自动排水阀滴水为宜.。

3 、水环真空泵开泵1）、确认泵电机已送电,具备开机条件,联系相关岗位操作员,确认泵不转,盘车均匀灵活,打开泵入口阀打开1/3 阀位,启动电动机,启动电机后立即将泵体注水线上的阀门, 密封液阀打开,使得泵体与汽水分离器内的水达到平衡状态; 若出现下列情况立即停泵: 异常泄漏,异常振动,异常声音,异味,火花,烟气,电流持续不下.2）、调节泵进出口阀,确认泵入口真空度在0.08-0.02Mpa 之间,出口流量正常,电动机电流在正常范围内,调整泵流量,联系相关岗位操作员, 确认泵进出口压力稳定. 注意: 水环真空泵严禁无液体空转,以免损坏零件;水环真空泵启动后,在出口阀未开的情况下,严禁长时间运行.3）、启动后确认和调整: 确认泵流量,压力正常且稳定,确认泵的振动正常,确认轴承箱外部温度不大于70C ,确认无泄漏，确认冷却水温度，压力正常,确认电动机的电流正常,确认电动机振动声音正常.二、水环真空泵停泵操作规程1 停泵通知相关岗位和班长, 关闭泵体注水线上的阀门, 关闭密封液阀,停电机,关泵出入口阀,确认泵出入口阀全关.2 隔离,排空关闭泵入口阀,关闭泵出口阀,关闭汽水分离器补水阀,确认泵出入口阀关闭.打开汽水分离器排空阀,打开泵体放空阀,确认泵内介质排干净.3 交付检修确认泵出入口阀关闭,确认泵已与系统完全隔离, ,确认泵已排干净,排凝阀打开放空阀打开, 确认电动机断电,泵附近准备好以下设施:消防蒸汽带和灭火器.三、水环真空泵切换泵操作规程1、通知相关岗位和班长,按照水环真空泵的开泵操作启动备用泵,在打开备用泵的进口阀同时,关小运行泵的进口阀,保持联系与相关内操岗位的联系,确保流量与压力不要有大的波动,待运行泵进口阀关小到1/3 以后,且流量稳定后按照水环真空泵停泵操作,停用运行泵, 调解备用泵流量.四、水环真空泵的日常检查与维护1.泵及辅助系统1）、检查泵有无异常振动,杂音2）、检查轴承温度是否正常3）、检查填料密封泄漏是否符合要求4）、检查冷却水是否正常5）、检查静密封点是否泄漏6）、如果泵内液体中有杂质,停泵后,打开泵底放空冲洗.7）、定期打开侧盖上的观察孔,检查泵内情况.8）、填料安要求安装.9）、润滑脂采用锂基润滑脂ZL-3, 每运行2000 小时后更换润滑脂.山西煤炭运销集团寿阳亨元煤业有限公司水环真空泵操作规程通风区2010年12月7日。

水环式真空泵操作规程水环式真空泵操作规程（攀枝花煤矿）一、根据下面步骤进行起动：1、打开进气管路上闸阀。

2、外冲洗轴封时，打开密封液阀门。

3、启动电动机。

4、排气管路上的闸阀应保持在开启状态。

5、启动电机之后，立刻打开工作液阀门，调整供水量。

6、在运转过程中，留意调整填料压盖，不能有大量的水往外滴，恰当的是滴水不成线为宜。

二、停机：关机操作如下：1、关闭工作液进泵供水阀门。

2、停掉电机。

3、关闭密封液阀门。

4、关闭进气管闸阀。

5、紧急情况下停机可直接关掉电动机。

三、长期停车假如泵有易腐蚀件，且要停转两星期或更长时间，例如，在短时性能测试后，下次运转前需停转很长一段时间，那么，它们就必需被完全排空，并先用防腐剂冲洗，之后，再排空并使之枯燥，假如使之枯燥是不行能的，那么叶轮必需每两个星期转动一次。

四、修理与保养1.安全措施当泵抽输危险介质或工作液有害时，需要实行符合工业安全规定的特别现场安全预防措施。

泵和管路系统在修理之前，必需保证所要进行的修理不会对系统产生不良后果；电机是关闭的，并保证其不能意外起动；相应管路系统内无压力且有爱护措施；被抽输或所提供的介质在打开管路系统时，不能导致任何危险情况发生，则应当了解任何必需的安全措施并加以爱护。

2、检查修理检查的建议周期取决于无故障运转时间，在显现故障或显现超负荷现象时，应当立刻对泵进行相应检查。

a）泵为皮带传动，应当检查皮带的松紧程度，从初运行开头起动五小时后要进行一次调整，以后周期性进行调整。

通常运转情况下，150小时后要对泵进行首次检查，检查工程如下：所抽吸的介质或工作液中没有明显的污染；技术数据符合要求（功率和温度）；没有明显泄露发生；泵运转平稳性及轴承转动噪音没有变坏；地基没有下沉或裂纹；阀门，过滤器和滤网中没有异物；否则将它们去除并确定下一次检查周期。

b）检查当排气腔或滤筛及过滤器的清洗周期不是很短时，规定运转条件下的修理可以随润滑油的添加或润滑油的更换一起进行。

水环真空泵操作规程
操作要求
一、准备
a.检查工作液的液位是否正常，若液位偏低，打开自来水阀门补水。

b.启动工作液供给泵，打开工作液冷凝器阀门。

二、开机
a.检查轴承架及填料涵内的黄油是否足够，连轴器是否对中。

b.打开进水阀门，向泵内注入清水，冲洗约15-20分钟，同时用手转动转子，观察是否能够正常运转，放出污水。

c.试验起动，检查泵及其它设备能否正常投入工作、电机和泵的转向是否正确。

d.打开泵接通大气的阀门和调压阀，关闭进气阀。

e.启动电机，待泵内的真空度与设备现有真空度相适应时打开进气阀门后徐徐关闭调压阀。

三、停机
a.关闭真空管阀门。

b.关闭工作液进液阀门，关闭水环泵。

c.打开调压阀、关闭进气阀，同时关闭一切进水阀门，切断电机电源。

d.放出泵内积水，放出气水分离器内积水。

四、维护保养
a.水环真空泵禁止在没有工作液的情况下运转。

b.轴承润滑，运转10000小时或最长2年后，应清除轴承及附近空间的废油脂和脏物，补充新油脂，补充的油脂应占轴承自由空间的50%和轴承盖空间的65%。

c.长期停泵或在寒冷的气候非长期停泵，均要排空泵体内的工作液。

d.停泵4周以上，还应进行防腐处理：排空工作液后，从进气口或排气口加入0.5升润滑油，点动运转。
