WLW真空泵操作规程

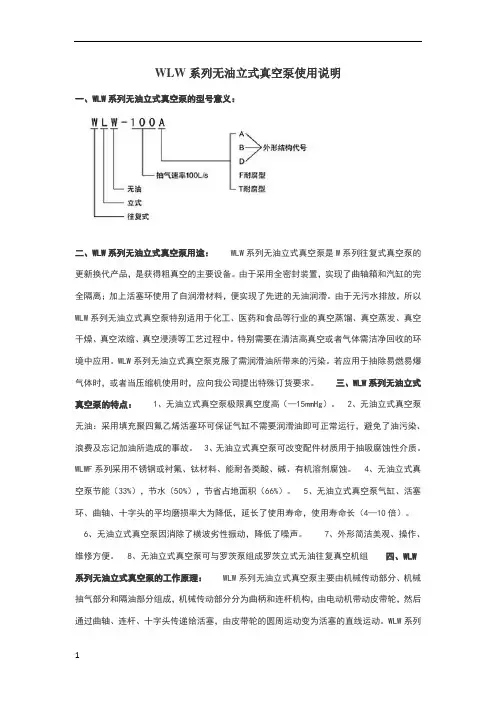

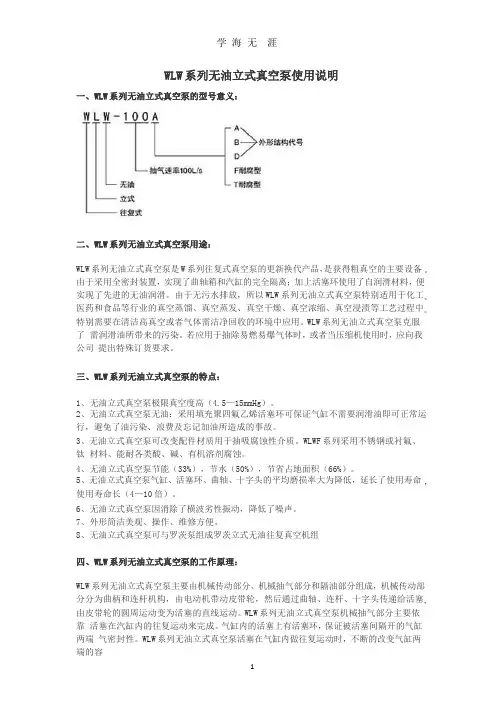

WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。

由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。

由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

特别需要在清洁高真空或者气体需洁净回收的环境中应用。

WLW系列无油立式真空泵克服了需润滑油所带来的污染。

若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。

三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（—15mmHg）。

2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。

3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。

WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。

4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。

5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。

6、无油立式真空泵因消除了横波劣性振动，降低了噪声。

7、外形简洁美观、操作、维修方便。

8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW 系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。

WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。

气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。

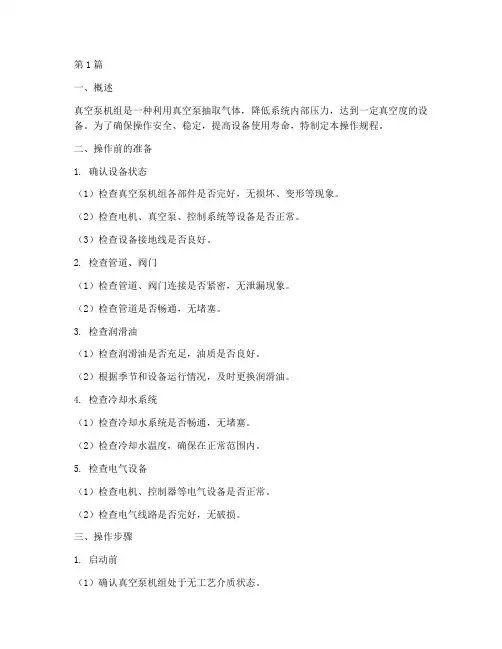

第1篇一、概述真空泵机组是一种利用真空泵抽取气体，降低系统内部压力，达到一定真空度的设备。

为了确保操作安全、稳定，提高设备使用寿命，特制定本操作规程。

二、操作前的准备1. 确认设备状态（1）检查真空泵机组各部件是否完好，无损坏、变形等现象。

（2）检查电机、真空泵、控制系统等设备是否正常。

（3）检查设备接地线是否良好。

2. 检查管道、阀门（1）检查管道、阀门连接是否紧密，无泄漏现象。

（2）检查管道是否畅通，无堵塞。

3. 检查润滑油（1）检查润滑油是否充足，油质是否良好。

（2）根据季节和设备运行情况，及时更换润滑油。

4. 检查冷却水系统（1）检查冷却水系统是否畅通，无堵塞。

（2）检查冷却水温度，确保在正常范围内。

5. 检查电气设备（1）检查电机、控制器等电气设备是否正常。

（2）检查电气线路是否完好，无破损。

三、操作步骤1. 启动前（1）确认真空泵机组处于无工艺介质状态。

（2）检查各部件是否正常，无异常现象。

（3）启动电机，观察电机运转是否正常。

2. 启动真空泵（1）缓慢打开泵出口阀，观察真空泵运转是否平稳。

（2）观察真空压力表，确保真空度达到设计要求。

（3）根据需要调整真空泵出口阀，保持稳定真空度。

3. 调节冷却水系统（1）根据真空泵运行情况，调整冷却水流量，确保冷却水温度在正常范围内。

（2）定期检查冷却水系统，防止冷却水泄露。

4. 监控运行参数（1）监控真空压力、温度、电流等运行参数，确保设备运行稳定。

（2）发现异常情况，立即采取措施进行处理。

5. 定期检查（1）定期检查设备各部件，确保设备无损坏、变形等现象。

（2）检查管道、阀门连接是否紧密，无泄漏现象。

（3）检查润滑油、冷却水系统、电气设备等，确保正常运行。

四、停机操作1. 关闭真空泵出口阀。

2. 关闭冷却水进水阀门。

3. 停止电机运转。

4. 检查设备各部件，确保无异常现象。

5. 关闭电源，做好设备保养工作。

五、注意事项1. 操作人员应熟悉真空泵机组操作规程，确保操作正确。

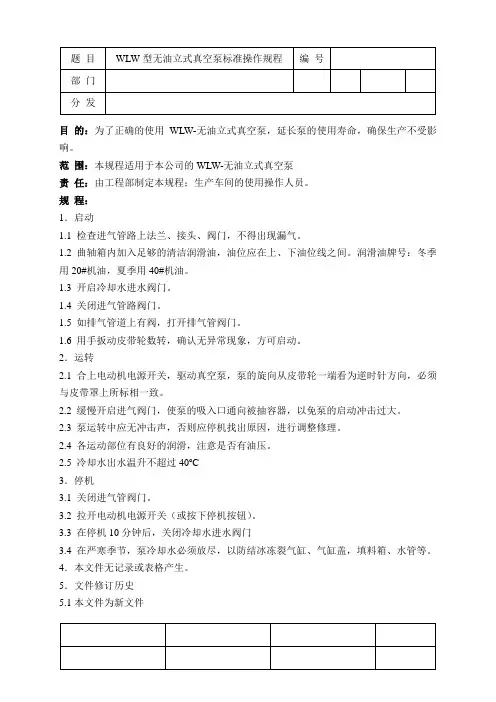

目的：为了正确的使用WLW-无油立式真空泵，延长泵的使用寿命，确保生产不受影响。

范围：本规程适用于本公司的WLW-无油立式真空泵
责任：由工程部制定本规程；生产车间的使用操作人员。

规程：
1．启动
1.1 检查进气管路上法兰、接头、阀门，不得出现漏气。

1.2 曲轴箱内加入足够的清洁润滑油，油位应在上、下油位线之间。

润滑油牌号：冬季用20#机油，夏季用40#机油。

1.3 开启冷却水进水阀门。

1.4 关闭进气管路阀门。

1.5 如排气管道上有阀，打开排气管阀门。

1.6 用手扳动皮带轮数转，确认无异常现象，方可启动。

2．运转
2.1 合上电动机电源开关，驱动真空泵，泵的旋向从皮带轮一端看为逆时针方向，必须与皮带罩上所标相一致。

2.2 缓慢开启进气阀门，使泵的吸入口通向被抽容器，以免泵的启动冲击过大。

2.3 泵运转中应无冲击声，否则应停机找出原因，进行调整修理。

2.4 各运动部位有良好的润滑，注意是否有油压。

2.5 冷却水出水温升不超过40o C
3．停机
3.1 关闭进气管阀门。

3.2 拉开电动机电源开关（或按下停机按钮）。

3.3 在停机10分钟后，关闭冷却水进水阀门
3.4 在严寒季节，泵冷却水必须放尽，以防结冰冻裂气缸、气缸盖，填料箱、水管等。

4．本文件无记录或表格产生。

5．文件修订历史
5.1本文件为新文件。

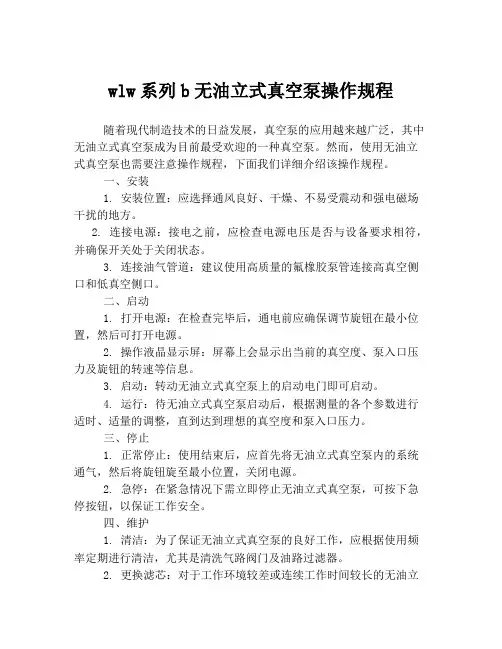

wlw系列b无油立式真空泵操作规程随着现代制造技术的日益发展，真空泵的应用越来越广泛，其中无油立式真空泵成为目前最受欢迎的一种真空泵。

然而，使用无油立式真空泵也需要注意操作规程，下面我们详细介绍该操作规程。

一、安装1. 安装位置：应选择通风良好、干燥、不易受震动和强电磁场干扰的地方。

2. 连接电源：接电之前，应检查电源电压是否与设备要求相符，并确保开关处于关闭状态。

3. 连接油气管道：建议使用高质量的氟橡胶泵管连接高真空侧口和低真空侧口。

二、启动1. 打开电源：在检查完毕后，通电前应确保调节旋钮在最小位置，然后可打开电源。

2. 操作液晶显示屏：屏幕上会显示出当前的真空度、泵入口压力及旋钮的转速等信息。

3. 启动：转动无油立式真空泵上的启动电门即可启动。

4. 运行：待无油立式真空泵启动后，根据测量的各个参数进行适时、适量的调整，直到达到理想的真空度和泵入口压力。

三、停止1. 正常停止：使用结束后，应首先将无油立式真空泵内的系统通气，然后将旋钮旋至最小位置，关闭电源。

2. 急停：在紧急情况下需立即停止无油立式真空泵，可按下急停按钮，以保证工作安全。

四、维护1. 清洁：为了保证无油立式真空泵的良好工作，应根据使用频率定期进行清洁，尤其是清洗气路阀门及油路过滤器。

2. 更换滤芯：对于工作环境较差或连续工作时间较长的无油立式真空泵，建议每6个月更换一次油路过滤器。

3. 定期检查：无油立式真空泵长期使用后，可能会出现各种小问题，需要定期检查、保养和更换零部件。

总之，无油立式真空泵操作规程的正确掌握，对维护设备的安全运行和提高设备的使用寿命有着非常重要的意义。

因此，在每次操作及维护过程中，都应该认真、细致地进行。

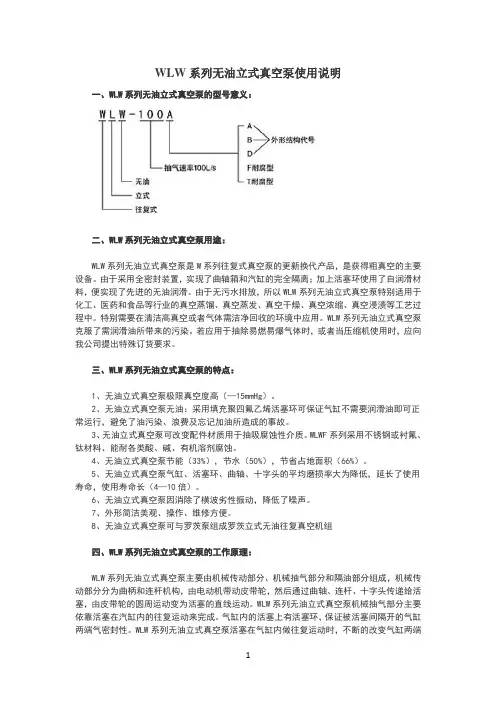

WLW系列无油立式真空泵使用说明一、WLW系列无油立式真空泵的型号意义：二、WLW系列无油立式真空泵用途：WLW系列无油立式真空泵是W系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。

由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。

由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

特别需要在清洁高真空或者气体需洁净回收的环境中应用。

WLW系列无油立式真空泵克服了需润滑油所带来的污染。

若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。

三、WLW系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（—15mmHg）。

2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。

3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。

WLWF系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。

4、无油立式真空泵节能（33%），节水（50%），节省占地面积（66%）。

5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（4—10倍）。

6、无油立式真空泵因消除了横波劣性振动，降低了噪声。

7、外形简洁美观、操作、维修方便。

8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、WLW系列无油立式真空泵的工作原理：WLW系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。

WLW系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。

气缸内的活塞上有活塞环，保证被活塞间隔开的气缸两端气密封性。

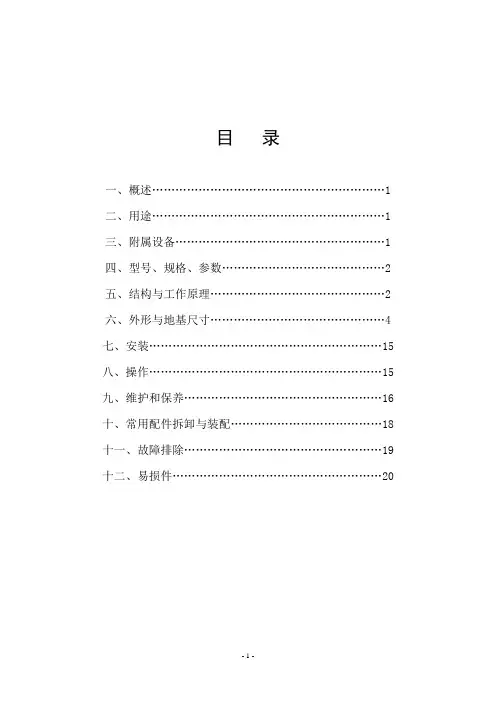

目录一、概述 (1)二、用途 (1)三、附属设备 (1)四、型号、规格、参数 (2)五、结构与工作原理 (2)六、外形与地基尺寸 (4)七、安装 (15)八、操作 (15)九、维护和保养 (16)十、常用配件拆卸与装配 (18)十一、故障排除 (19)十二、易损件 (20)一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。

3、节能（33%），节水（50%），节省占地面积（66%）。

4、气阀轴向布置，使用寿命长（4-10倍）。

5、振动小，噪音低。

6、外形简洁美观，操作、维修方便。

7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。

8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。

二、用途本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。

三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。

（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时；（2）当被抽气体温度超过65℃时。

3、阻液器：当被抽气体中有大量液体时。

4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。

5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应力。

WLW300及以上型号必须安装。

6、缓冲罐：为避免泵的启动冲击。

7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构与工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。

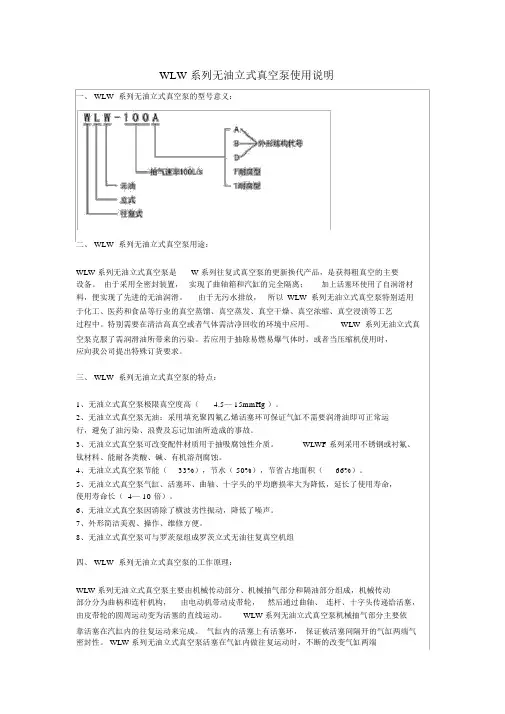

WLW 系列无油立式真空泵使用说明一、 WLW 系列无油立式真空泵的型号意义：二、 WLW 系列无油立式真空泵用途：WLW 系列无油立式真空泵是W 系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。

由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。

由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

特别需要在清洁高真空或者气体需洁净回收的环境中应用。

WLW 系列无油立式真空泵克服了需润滑油所带来的污染。

若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。

三、 WLW 系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（ 4.5— 15mmHg ）。

2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。

3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。

WLWF 系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。

4、无油立式真空泵节能（33%），节水（ 50%），节省占地面积（66%）。

5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（ 4— 10 倍）。

6、无油立式真空泵因消除了横波劣性振动，降低了噪声。

7、外形简洁美观、操作、维修方便。

8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、 WLW 系列无油立式真空泵的工作原理：WLW 系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。

WLW 系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。

WLW 系列无油立式真空泵使用说明一、 WLW 系列无油立式真空泵的型号意义：二、 WLW 系列无油立式真空泵用途：WLW 系列无油立式真空泵是W 系列往复式真空泵的更新换代产品，是获得粗真空的主要设备。

由于采用全密封装置，实现了曲轴箱和汽缸的完全隔离；加上活塞环使用了自润滑材料，便实现了先进的无油润滑。

由于无污水排放，所以WLW系列无油立式真空泵特别适用于化工、医药和食品等行业的真空蒸馏、真空蒸发、真空干燥、真空浓缩、真空浸渍等工艺过程中。

特别需要在清洁高真空或者气体需洁净回收的环境中应用。

WLW 系列无油立式真空泵克服了需润滑油所带来的污染。

若应用于抽除易燃易爆气体时，或者当压缩机使用时，应向我公司提出特殊订货要求。

三、 WLW 系列无油立式真空泵的特点：1、无油立式真空泵极限真空度高（ 4.5— 15mmHg ）。

2、无油立式真空泵无油：采用填充聚四氟乙烯活塞环可保证气缸不需要润滑油即可正常运行，避免了油污染、浪费及忘记加油所造成的事故。

3、无油立式真空泵可改变配件材质用于抽吸腐蚀性介质。

WLWF 系列采用不锈钢或衬氟、钛材料、能耐各类酸、碱、有机溶剂腐蚀。

4、无油立式真空泵节能（33%），节水（ 50%），节省占地面积（66%）。

5、无油立式真空泵气缸、活塞环、曲轴、十字头的平均磨损率大为降低，延长了使用寿命，使用寿命长（ 4— 10 倍）。

6、无油立式真空泵因消除了横波劣性振动，降低了噪声。

7、外形简洁美观、操作、维修方便。

8、无油立式真空泵可与罗茨泵组成罗茨立式无油往复真空机组四、 WLW 系列无油立式真空泵的工作原理：WLW 系列无油立式真空泵主要由机械传动部分、机械抽气部分和隔油部分组成，机械传动部分分为曲柄和连杆机构，由电动机带动皮带轮，然后通过曲轴、连杆、十字头传递给活塞，由皮带轮的圆周运动变为活塞的直线运动。

WLW 系列无油立式真空泵机械抽气部分主要依靠活塞在汽缸内的往复运动来完成。

精心整理目录一、概述 (1)二、用途 (1)三、附属设备 (1)四、型号、规格、参数 (2)五、结构与工作原理 (2)六、外形与地基尺寸 (4)七、安装 (15)八、操作 (15)九、维护和保养 (16)十、常用配件拆卸与装配 (18)十一、故障排除 (19)十二、易损件 (20)一、概述WLW系列为无油（耐腐）立式往复真空泵，是我厂与科研单位联合开发并经十余年不断改进的成熟产品，其主要优点是（与W型卧式往复泵比较）：1、极限真空度高（4.5-15mmHg）2、无油润滑，可获得洁净真空，并利于尾气的洁净回收。

3、节能（33%），节水（50%），节省占地面积（66%）。

4、气阀轴向布置，使用寿命长（4-10倍）。

5、振动小，噪音低。

6、外形简洁美观，操作、维修方便。

7、WLW-B系列采用全无油结构及四氟类密封材料、能耐各类有机溶剂。

8、WLW-F、T系列采用不锈钢、钛材料、能耐各类、酸、碱、有机溶剂腐蚀。

二、用途本厂生产的WLW系列立式往复真空泵广泛应用于制药、化工、食品等行业的真空输送提料、提炼、蒸馏、浓缩、真空包装、干燥、气体解析、尾气回收等场合，是取代W型卧式往复泵、水环式真空泵的理想产品。

三、附属设备1、过滤器：（1）当被抽气体含粉尘或固体物料时。

（2）新安装管道系统（法兰式过滤器，用户根据现场情况向我厂订购）2、冷凝器：（1）当被抽气体含大量可凝性气体时；（2）当被抽气体温度超过65℃时。

3、阻液器：当被抽气体中有大量液体时。

4、中和罐：当被抽气体具有腐蚀性时（WLW-F/T除外）。

5、膨胀节：为避免振动、温差引起管道法兰泄漏，避免管道安装应力。

WLW300及以上型号必须安装。

6、缓冲罐：为避免泵的启动冲击。

7、其它：选用本厂产品时，请详细告之使用情况：（1）被抽介质（酸、碱、溶剂种类）（2）介质温度（3）有无可凝性气体（4）有无粉尘或固体颗粒（5）泵在工艺流程中所处位置和作用（6）所需连续运转的最长时间四、型号、规格、参数1、型号表示方法2、型号、规格、参数（见表4.1、表4.2）3、性能曲线（见图4.1、图4.2）五、结构与工作原理WLW系列为单缸单级双作用活塞泵，2WLW系列为单缸双级双作用活塞泵。

WLW无油系列往复式真空泵工作原理一、机械传动部分机械传动部分的部件装在曲轴箱内，曲轴箱同时又是支承整个机器的机身。

曲轴由两个圆锥滚子轴承支承在曲轴箱两侧的轴承座上，曲轴的一端伸出于机身，用来装皮带轮；连杆将曲轴的曲柄销呵十字头连接起来；活塞杆的下端旋入十字头和螺孔中，上端与活塞锥孔配合，用螺母固紧连接；这样曲轴、连杆、十字头和活塞就构成了连动机构。

电动机通过三角胶带使电动机皮带轮与曲轴皮带轮连接起来，并驱动曲轴旋转。

由于连杆、十字头和作用，使曲轴的旋转运动变成活塞在汽缸中往复运动，从而实现抽气的目的。

机器运转时，曲轴和连杆使曲轴箱内的润滑油飞溅，保证了滚动轴承、曲轴、轴瓦、十字头销及十字头滑动得到良好的润滑。

为了便于观察和维修传动机构，在曲轴箱的曲轴部位和十字头滑轨部位和十字头滑轨部位两侧均有可拆卸透明窗。

曲轴箱下部有油标，可以随时观察曲轴箱内润滑油的油位高度。

二、抽气部分抽泣部分主要由汽缸、活塞和吸、排气阀组成。

汽缸的对称两侧各有一个气腔：电动机侧为进气腔，内装四个吸气阀，通过进气口用管子与需要抽真空的容器连接；另一侧为排气腔，内装四个排气阀，排气口管子通向室外排气（注意！排出的气体可能含有害成分，故必须通到室外排放）。

吸、排气阀是直径和高度相同但功能相反两种盘行阀，外观区别仅阀座与阀盖换了位置，即吸气阀底盘（紧贴气腔阀上的这一面）厚，排气阀的底般薄些，拆装时应特别注意，不能装错。

每个气阀内装有大小两个环形阀片，接弹簧使环形阀片与阀座密合，形成单向阀。

圆盘形活塞上装有活塞环，环自身的弹力使其汽缸密合，将汽缸隔开成为互不窜漏的上下两部分。

由于活塞在汽缸内作往复运动，交替改变着汽缸两端的容积：当一端的容积扩大形成负压吸入气体时，另一端的容积则缩小，压缩气体排出。

这样不断地有节奏地使气阀开启和关闭，从而使被抽容积中的气体不断地抽出,逐步达到要求的真空度，最后的极限真空可达到2.6kpa 汽缸有水隔层通冷却水，装汽缸中因气体压缩和金属摩擦产生的热量由冷缺水带走，冷却水从汽缸下部的汽缸颈的进水口进入，流经汽缸颈→汽缸→汽缸盖，由汽缸盖出水口流出。
