西南交大-铁路信号基础-第一次作业12-2

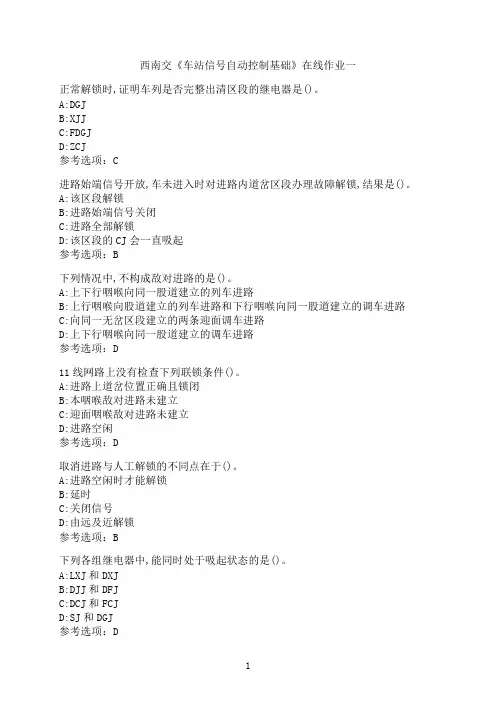

西南交《车站信号自动控制基础》在线作业一
正常解锁时,证明车列是否完整出清区段的继电器是()。

A:DGJ
B:XJJ
C:FDGJ
D:ZCJ
参考选项：C
进路始端信号开放,车未进入时对进路内道岔区段办理故障解锁,结果是()。

A:该区段解锁
B:进路始端信号关闭
C:进路全部解锁
D:该区段的CJ会一直吸起
参考选项：B
下列情况中,不构成敌对进路的是()。

A:上下行咽喉向同一股道建立的列车进路
B:上行咽喉向股道建立的列车进路和下行咽喉向同一股道建立的调车进路C:向同一无岔区段建立的两条迎面调车进路
D:上下行咽喉向同一股道建立的调车进路
参考选项：D
11线网路上没有检查下列联锁条件()。

A:进路上道岔位置正确且锁闭
B:本咽喉敌对进路未建立
C:迎面咽喉敌对进路未建立
D:进路空闲
参考选项：D
取消进路与人工解锁的不同点在于()。

A:进路空闲时才能解锁
B:延时
C:关闭信号
D:由远及近解锁
参考选项：B
下列各组继电器中,能同时处于吸起状态的是()。

A:LXJ和DXJ
B:DJJ和DFJ
C:DCJ和FCJ
D:SJ和DGJ
参考选项：D
1。

西南交《铁路信号》在线作业二
一、单选题（共5 道试题，共35 分。

）
1. 为防护道口、桥梁、隧道以及塌方落石等危险地点而设置的信号机,我们称之为()
A. 主体信号机
B. 预告信号机
C. 从属信号机
D. 遮断信号机
正确答案：D
2. 道岔号码可以用辙叉角α的()来表示
A. 余弦
B. 正弦
C. 正切
D. 余切
正确答案：D
3. 一般说交流轨道电路，指工频（50Hz）轨道电路。

那么25Hz和75Hz轨道电路分属（）轨道电路和（）轨道电路。

A. 低频低频
B. 低频高频
C. 音频低频
D. 低频音频
正确答案：A
4. ZD6转辙机用()来表示道岔尖轨的位置,并完成控制电动机和挤岔表示的功能
A. 自动开闭器
B. 摩擦联结器
C. 表示杆
D. 减速器
正确答案：A
5. 四显示自动闭塞区段机车信号（）表示机车信号停止工作
A. 红灯
B. 无显示
C. 双半黄
D. 半红半黄
正确答案：B。

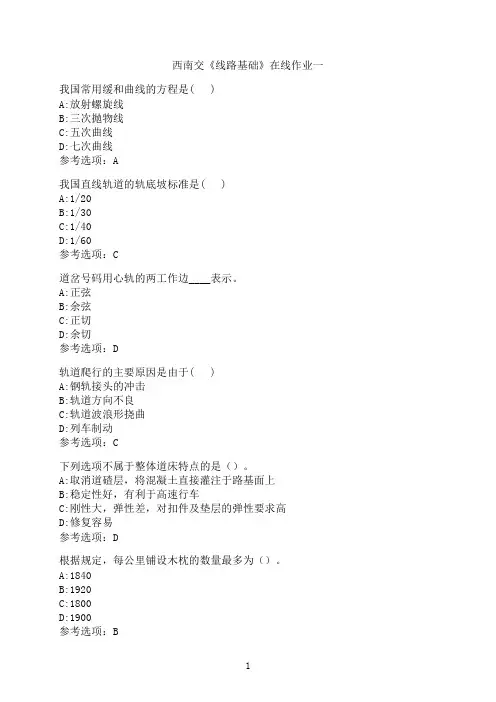

西南交《线路基础》在线作业一
我国常用缓和曲线的方程是( )
A:放射螺旋线
B:三次抛物线
C:五次曲线
D:七次曲线
参考选项：A
我国直线轨道的轨底坡标准是( )
A:1/20
B:1/30
C:1/40
D:1/60
参考选项：C
道岔号码用心轨的两工作边____表示。

A:正弦
B:余弦
C:正切
D:余切
参考选项：D
轨道爬行的主要原因是由于( )
A:钢轨接头的冲击
B:轨道方向不良
C:轨道波浪形挠曲
D:列车制动
参考选项：C
下列选项不属于整体道床特点的是（）。

A:取消道碴层，将混凝土直接灌注于路基面上
B:稳定性好，有利于高速行车
C:刚性大，弹性差，对扣件及垫层的弹性要求高
D:修复容易
参考选项：D
根据规定，每公里铺设木枕的数量最多为（）。

A:1840
B:1920
C:1800
D:1900
参考选项：B
1。

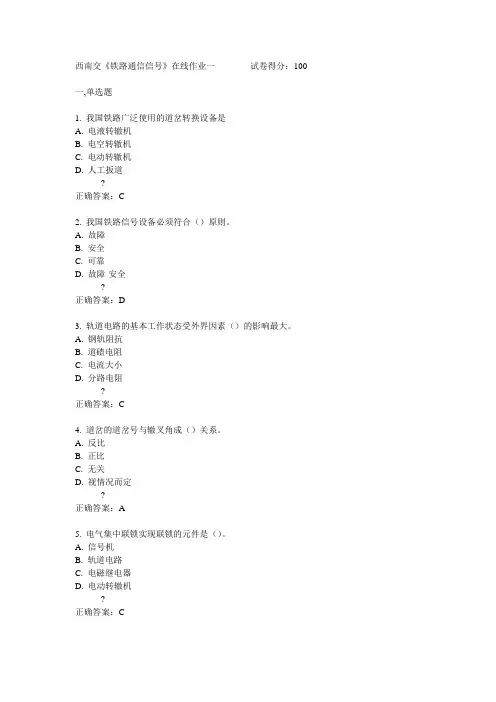

西南交《铁路通信信号》在线作业一试卷得分：100 一,单选题
1. 我国铁路广泛使用的道岔转换设备是
A. 电液转辙机
B. 电空转辙机
C. 电动转辙机
D. 人工扳道
?
正确答案：C
2. 我国铁路信号设备必须符合（）原则。

A. 故障
B. 安全
C. 可靠
D. 故障-安全
?
正确答案：D
3. 轨道电路的基本工作状态受外界因素（）的影响最大。

A. 钢轨阻抗
B. 道碴电阻
C. 电流大小
D. 分路电阻
?
正确答案：C
4. 道岔的道岔号与辙叉角成（）关系。

A. 反比
B. 正比
C. 无关
D. 视情况而定
?
正确答案：A
5. 电气集中联锁实现联锁的元件是（）。

A. 信号机
B. 轨道电路
C. 电磁继电器
D. 电动转辙机
?
正确答案：C。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载铁路信号基础设备课后习题答案部分地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第五章轨道电路1.简述轨道电路的基本原理。

它有哪两个作用？轨道电路就是用钢轨作为导线，其一端接轨道电源，另一端接轨道继电器线圈所构成的电气回路。

由钢轨、绝缘节、导接线、轨道电源、限流电阻、及轨道继电器等组成。

它的基本原理是：当轨道区段内有车占用时，轨道继电器线圈失磁；当轨道区段内无车（空闲）时，轨道继电器线圈励磁，如图所示。

1）监督列车的占用 2）传递行车信息。

2.轨道电路如何分类？各种轨道电路在铁路信号中有哪些应用？1）按动作电源分：直流轨道电路（已经淘汰）、交流轨道电路（低频300HZ以下，音频300——3000HZ，高频10—— 40KHZ。

）2）按工作方式分：开路式、闭路式（广泛使用）3）按传送的电流特性分：连续式、脉冲式、计数电码式、频率电码式、数字编码式4）按分割方式分：有绝缘轨道电路、无绝缘轨道电路（电气隔离式、自然衰耗式、强制衰耗式）5）按所处的位置分：站内轨道电路、区间轨道电路6）按轨道电路内有无道岔分：无岔轨道电路、道岔轨道电路7）按适用的区段分：电化区段、非电化区段8）按通道分：双轨条、单轨条3.站内轨道电路如何划分？怎么命名？划分原则（1）、有信号机的地方必须设置绝缘节（2）、满足行车、调车作业效率的提高（3）、一个轨道电路区段的道岔不能超过3组命名：道岔区段和无岔区段命名方式不同（1）道岔区段：根据道岔编号来命名。

如：1DG 1-3DG、1—5DG。

（2）无岔区段：有几种不同情况，对于股道，以股道号命名，如1G等；进站内方，根据所衔接得股道编号加A或B，如1AG（下行咽喉）、2BG（上行咽喉）；差置调车信号机之间，如1/3WG、4.交流连续式轨道电路由哪些部件组成？各起什么作用？钢轨——传送电信息绝缘节——划分各轨道区段轨端接续线——保持电信息延续轨道继电器——反映轨道的状况5.简述交流连续式轨道电路的工作原理。

西南交通大学2012－2013学年第(2)学期考试试卷课程代码 3122400 课程名称 信号与系统A 考试时间 120分钟阅卷教师签字： 一、选择题：（20分）本题共10个小题，每题回答正确得2分，否则得零分。

每小题所给答案中只有一个是正确的。

1. 信号(63)f t -表示( D )（A ）(3)f t 左移6 （B ）(3)f t 左移2 （C ）(3)f t 右移6 （D ）(3)f t -右移2 2．连续周期信号的频谱具有（A ）连续性、周期性 （B ）连续性、非周期性 （C ）离散性、周期性 （D ）离散性、非周期性3．描述离散时间系统的数学模型是（ A ）（A ） 差分方程 （B ） 代数方程 （C ） 微分方程 （D ） 状态方程4. 已知)(1n f 是1N 点的时限序列，)(2n f 是2N 点的时限序列，且12N N >，则)()()(21n f n f n y *= 是（ A ）点时限序列。

（A ）121-+N N （B ）2N （C ）1N （D ）21N N +5. 连续信号f(t)的 占有频带为0~20KHz,经均匀采样后，构成一离散时间信号。

为了保证能够从离散时间信号恢复原信号f(t), 则采样周期的值最大不得超过（ B ）。

（A ） 10-4s （B ） 0.25⨯10-4s （C ） 5×10-5s （D ） 0.5⨯10-3s6.已知()()f t t δ'=，则其频谱()F j ω=（ C ） （A ）ωj 1 （B ）)(1ωπδω+j （C ）ωj （D ）)(21ωπδω+j 7. 已知某连续时间系统的系统函数11)(+=s s H ，该系统属于什么类型 ( B ) (A)高通滤波器 (B)低通滤波器 (C)带通滤波器 (D)带阻滤波器班 级 学 号 姓 名密封装订线 密封装订线 密封装订线8．下列各式中正确的是 ( C )（A ）)()2(t t δδ= （B ）)(2)2(t t δδ=;（C ）)(21)2(t t δδ= （D ）)2(21)(2t t δδ=9．若离散时间系统是稳定因果的，则它的系统函数的极点（ C ） （A ） 全部落于单位圆外 （B ）全部落于单位圆上 （C ） 全部落于单位圆内 （D ） 上述三种情况都不对 10. 已知)()()(t h t x t y *=，则(3)(4)x t h t -*-=（ C ）。

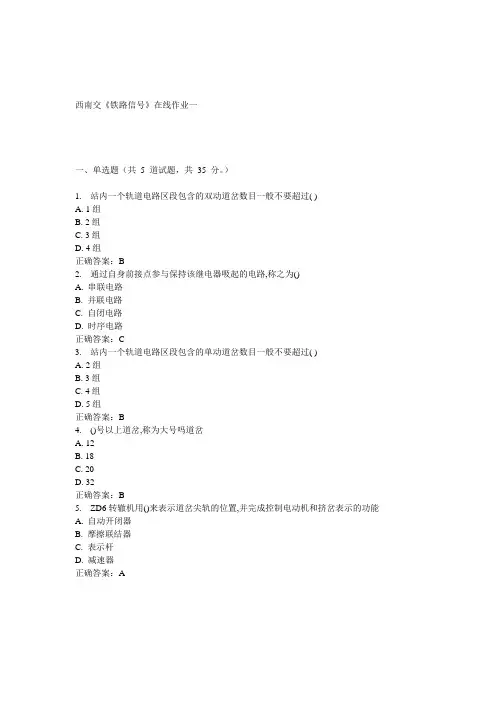

西南交《铁路信号》在线作业一
一、单选题（共5 道试题，共35 分。

）
1. 站内一个轨道电路区段包含的双动道岔数目一般不要超过( )
A. 1组
B. 2组
C. 3组
D. 4组
正确答案：B
2. 通过自身前接点参与保持该继电器吸起的电路,称之为()
A. 串联电路
B. 并联电路
C. 自闭电路
D. 时序电路
正确答案：C
3. 站内一个轨道电路区段包含的单动道岔数目一般不要超过( )
A. 2组
B. 3组
C. 4组
D. 5组
正确答案：B
4. ()号以上道岔,称为大号吗道岔
A. 12
B. 18
C. 20
D. 32
正确答案：B
5. ZD6转辙机用()来表示道岔尖轨的位置,并完成控制电动机和挤岔表示的功能
A. 自动开闭器
B. 摩擦联结器
C. 表示杆
D. 减速器
正确答案：A。

铁路信号基础智慧树知到课后章节答案2023年下西安交通工程学院西安交通工程学院第一章测试1.信号继电器主要由电磁系统和接点系统两部分组成。

（）答案:对2.继电器接点的接触方式有点接触、线接触和面接触三种。

（）答案:对3.信号继电器衔铁正常动作的时间为0.3秒。

（）答案:对4.有极继电器是为了满足信号电路中鉴别电流极性的需要而设计的。

（）答案:错5.根据“故障-安全”原则，继电器的落下状态必须与设备的安全侧相一致。

（）答案:对第二章测试1.铁路信号按接受信号的感官分为（）答案:听觉信号;视觉信号2.我国铁路视觉信号的基本颜色是（）答案:红;黄;绿3.进路制有明确的速度限制含义（）答案:错4.进站信号机的作用是（）答案:防护车站5.遮断信号机亮红灯表示禁止（）答案:对6.透镜式色灯信号机有两种类型，分别为（）答案:高柱;矮型7.调车信号机的定位显示为（）答案:蓝8.设在出站以及发车进路兼出站信号机上，指示发车进路开通的方向的信号表示器是（）答案:进路表示器9.区间与车站分界点所设的标志是（）答案:站界标10.连续式机车信号用在（）答案:自动闭塞第三章测试1.道岔按部件的功能可分为转辙部分、连接部分和辙叉部分三部分。

( )答案:对2.道岔的锁闭方式可分为内锁闭、外锁闭两种。

( )答案:对3.S700K型电动转辙机由外壳、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成。

（）答案:对4.自动开闭器有2排动接点，4排静接点，它们的编号是，站在电动除观察，自左向右分别是第1排、第2排、第3排、第4排接点。

（）答案:错5.ZD6转辙机的安装方式，若站在电动机侧看，动作杆向右伸，即为正装，动作杆向左伸，即为反装。

（）答案:对第四章测试1.轨道电路的基本工作状态有调整状态、分路状态、和断轨状态三种状态。

（）答案:对2.轨道电路的作用是监督列车占用和传输行车信息。

（）答案:对3.为防止轻车跳动失去分路作用使轨道继电器错误动作，分路道岔的轨道电路一般采用双区段轨道电路。

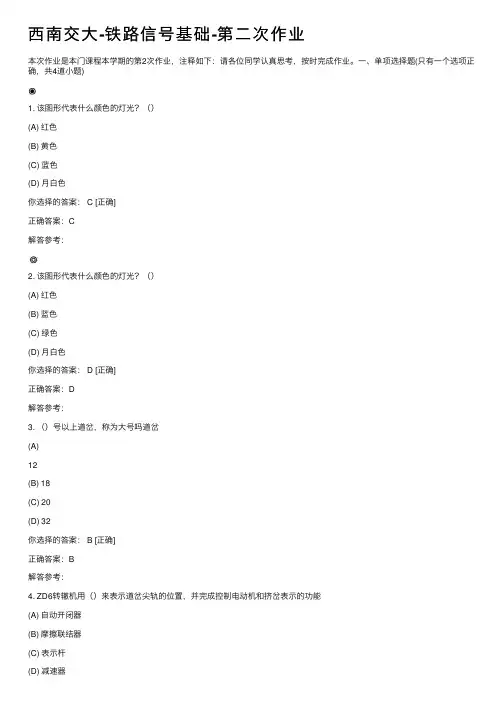

西南交⼤-铁路信号基础-第⼆次作业本次作业是本门课程本学期的第2次作业，注释如下：请各位同学认真思考，按时完成作业。

⼀、单项选择题(只有⼀个选项正确，共4道⼩题)1. 该图形代表什么颜⾊的灯光？（）(A) 红⾊(B) 黄⾊(C) 蓝⾊(D) ⽉⽩⾊你选择的答案： C [正确]正确答案：C解答参考：2. 该图形代表什么颜⾊的灯光？（）(A) 红⾊(B) 蓝⾊(C) 绿⾊(D) ⽉⽩⾊你选择的答案： D [正确]正确答案：D解答参考：3. （）号以上道岔，称为⼤号吗道岔(A)12(B) 18(C) 20(D) 32你选择的答案： B [正确]正确答案：B解答参考：4. ZD6转辙机⽤（）来表⽰道岔尖轨的位置，并完成控制电动机和挤岔表⽰的功能(A) ⾃动开闭器(B) 摩擦联结器(C) 表⽰杆(D) 减速器你选择的答案： A [正确]正确答案：A解答参考：⼆、不定项选择题(有不定个选项正确，共4道⼩题)5. 按锁闭道岔的⽅式，可以将转辙机分为（）[不选全或者选错，不算完成](A) 直流转辙机(B) 内锁闭转辙机(C) 外锁闭转辙机(D) 交流转辙机正确答案：B C解答参考：6. 铁路信号按照禁⽌信号的显⽰意义分类，可以分为（）[不选全或者选错，不算完成](A) 绝对信号(B) 进站信号(C) 容许信号(D) 机车信号你选择的答案： A C [正确]正确答案：A C解答参考：7. 铁路信号按照显⽰数⽬分类，可以分为（）[不选全或者选错，不算完成](A) 单显⽰(B) ⼆显⽰(C) 三显⽰(D) 多显⽰你选择的答案： A B C D [正确]正确答案：A B C D解答参考：8. 继电器按照动作时间分类，可以分为（）[不选全或者选错，不算完成](A) 快动作继电器(B) 正常继电器(C) 固态继电器(D) 缓动作继电器正确答案：A B D解答参考：（注意：若有主观题⽬，请按照题⽬，离线完成，完成后纸质上交学习中⼼，记录成绩。
