西南交大-铁路信号基础-第三次作业

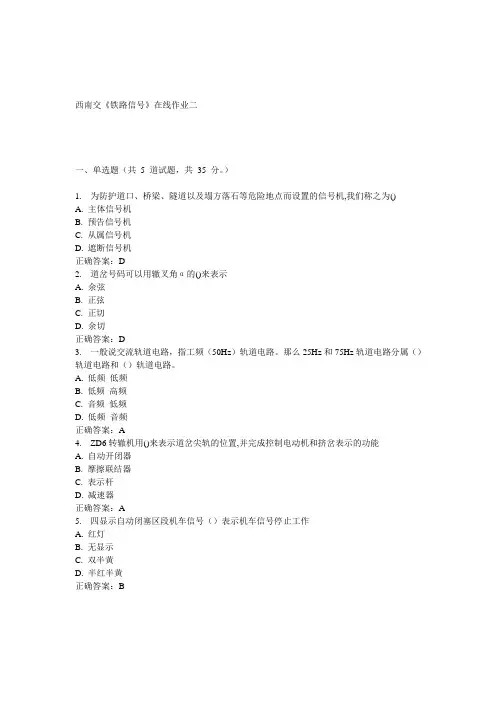

西南交《铁路信号》在线作业二
一、单选题（共5 道试题，共35 分。

）
1. 为防护道口、桥梁、隧道以及塌方落石等危险地点而设置的信号机,我们称之为()
A. 主体信号机
B. 预告信号机
C. 从属信号机
D. 遮断信号机
正确答案：D
2. 道岔号码可以用辙叉角α的()来表示
A. 余弦
B. 正弦
C. 正切
D. 余切
正确答案：D
3. 一般说交流轨道电路，指工频（50Hz）轨道电路。

那么25Hz和75Hz轨道电路分属（）轨道电路和（）轨道电路。

A. 低频低频
B. 低频高频
C. 音频低频
D. 低频音频
正确答案：A
4. ZD6转辙机用()来表示道岔尖轨的位置,并完成控制电动机和挤岔表示的功能
A. 自动开闭器
B. 摩擦联结器
C. 表示杆
D. 减速器
正确答案：A
5. 四显示自动闭塞区段机车信号（）表示机车信号停止工作
A. 红灯
B. 无显示
C. 双半黄
D. 半红半黄
正确答案：B。

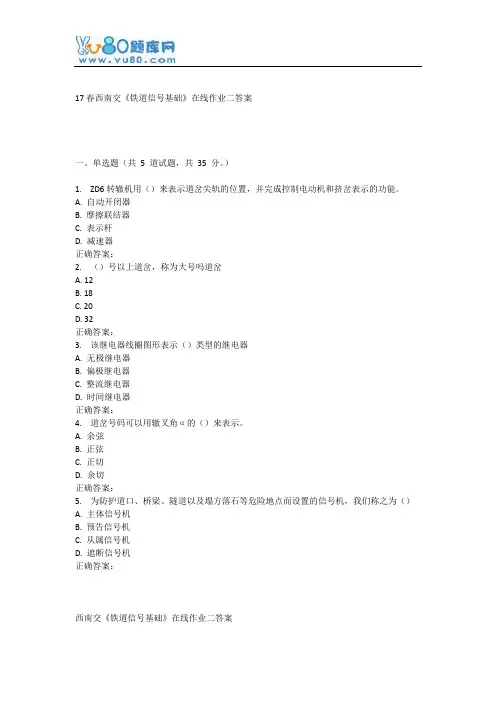

17春西南交《铁道信号基础》在线作业二答案一、单选题（共5 道试题，共35 分。

）1. ZD6转辙机用（）来表示道岔尖轨的位置，并完成控制电动机和挤岔表示的功能。

A. 自动开闭器B. 摩擦联结器C. 表示杆D. 减速器正确答案：2. （）号以上道岔，称为大号吗道岔A. 12B. 18C. 20D. 32正确答案：3. 该继电器线圈图形表示（）类型的继电器A. 无极继电器B. 偏极继电器C. 整流继电器D. 时间继电器正确答案：4. 道岔号码可以用辙叉角α的（）来表示。

A. 余弦B. 正弦C. 正切D. 余切正确答案：5. 为防护道口、桥梁、隧道以及塌方落石等危险地点而设置的信号机，我们称之为（）A. 主体信号机B. 预告信号机C. 从属信号机D. 遮断信号机正确答案：西南交《铁道信号基础》在线作业二答案二、单选题（共1 道试题，共2 分。

）1. 轨道电路的标准分路灵敏度为（）ΩA. 0.02B. 0.04C. 0.06D. 0.08正确答案：西南交《铁道信号基础》在线作业二答案三、多选题（共9 道试题，共63 分。

）1. 继电器的返还系数是（）和（）之比A. 额定值B. 释放值C. 工作值D. 吸起值正确答案：2. 轨道电路按照使用处所分类，可以分为（）A. 站内轨道电路B. 无岔区段轨道电路C. 区间轨道电路D. 有岔轨道电路正确答案：3. 继电器按照动作时间分类，可以分为（）A. 快动作继电器B. 正常继电器C. 固态继电器D. 缓动作继电器正确答案：4. 道岔的位置可以分为（）A. 定位B. 对向C. 反位D. 顺向正确答案：5. 继电器的安匝是（）和（）的乘积A. 电流B. 电压C. 线圈匝数D. 功率正确答案：6. 根据列车运行的方向，可以将道岔分为（）A. 定位B. 反位C. 对向D. 顺向正确答案：7. 轨道电路的工作状态受（）三种外界因素影响最大A. 电源电压B. 道砟电阻C. 钢轨阻抗D. 分路电阻正确答案：8. 继电器的安全系数是（）和（）之比A. 额定值B. 释放值C. 工作值D. 吸起值正确答案：9. 按锁闭道岔的方式，可以将转辙机分为（）A. 直流转辙机B. 内锁闭转辙机C. 外锁闭转辙机D. 交流转辙机正确答案：。

西南交《铁路通信信号》在线作业二一、单选题（共5 道试题，共35 分。

）1. 我国铁路广泛使用的道岔转换设备是A. 电液转辙机B. 电空转辙机C. 电动转辙机D. 人工扳道正确答案：2. 我国铁路使用的信号机最多的类型是A. 固定信号B. 机车信号C. 移动信号D. 手信号正确答案：3. 在一个轨道电路区段内包括的道岔数目，原则上不超过（）个。

A. 3B. 4C. 5D. 6正确答案：4. 在信号的显示中，除了采用红、绿、黄三种基本颜色以外，还采用月白色和蓝色等颜色。

月牙白表示为（）。

A. 禁止通行B. 减速运行C. 设备故障D. 允许通行正确答案：5. 轨道电路按照平时有无电流来分类,可分为A. 单轨条和双轨条轨道电路B. 有分支和无分支轨道电路C. 直流和交流轨道电路D. 开路式和闭路式轨道电路正确答案：二、多选题（共5 道试题，共35 分。

）1. 实现闭塞的方法有A. 人工闭塞B. 半自动闭塞C. 自动闭塞D. 轨道电路闭塞E. 列车运行间隔自动调整正确答案：2. 常用的轨道电路由（）组成。

A. 送电端B. 钢轨线路C. 受电端D. 绝缘节正确答案：3. 我国的调车驼峰可分类为A. 简易驼峰B. 非机械化驼峰C. 机械化驼峰D. 半自动化驼峰E. 自动化驼峰正确答案：4. 电气集中的进路解锁包括A. 正常解锁B. 取消进路解锁C. 人工解锁D. 故障解锁E. 接近解锁正确答案：5. 信号显示制度有A. 进路制B. 速度制C. 闭塞制D. 联锁制E. 速差制正确答案：三、判断题（共4 道试题，共28 分。

）1. 继电器是自动控制系统中使用的一种电磁开关。

A. 错误B. 正确正确答案：2. 列车分路标准电阻是0.6Ω。

A. 错误B. 正确正确答案：3. 继电器按照动作原理是当线圈中通入一定数值的电流后,由于电磁作用或感应方法产生电磁吸引力,吸引衔铁,由衔铁带动接点系统,改变其状态,从而反映输入电流的状况。

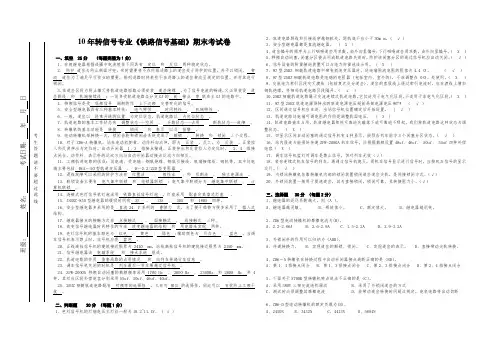

10年转信号专业《铁路信号基础》期末考试卷一、填空 25分（每题完整为1分)1、有极继电器根据线圈中电流极性不同具有定位和反位两种稳定状态。

2、防护道岔为防止侧面冲突，有时需要将不在所排进路上的道岔处于防护的位置，并予以锁闭。

带动道岔为了满足平行作业的需要，排列进路时将某些不在进路上的道岔带动至规定的位置，并对其进行锁闭。

3、在道岔区段为防止辙叉将轨道电路短路必须安装道岔绝缘，为了信号电流的畅通，又必须装设道岔跳线和轨端接续线；一送多受轨道电路各分支GJ的前接点串联在主GJ的电路中。

4、移频信号是受低频信号调制的作上下边频交替变化的信号。

5、安全型继电器具有三种基本特性：电气特性、时间特性、机械特性。

6、一般，道岔以经常开通的位置为定位状态，轨道电路以为定位状态。

7、轨道电路的基本工作状态有调整状态---空闲、分路状态---占用、断轨状态---故障。

8、转辙机的基本功能是转换、锁闭、和表示以及报警。

9、电动转辙机每转换一次，锁闭齿轮和锁闭齿条块完成了解锁、转换和锁闭三个过程。

10、对于ZD6-A转辙机，站在电动机侧看，动作杆向右伸，即为正装，反之，为反装。

正装拉入和反装伸出为定位时，自动开闭器 1、3 排接点接通，正装伸出和反装拉入为定位时， 2、4 排接点闭合。

动作杆、表示杆的运动方向与自动开闭器动接点运动方向相反。

11、工频轨道电路的组成：送电端、受电端、钢轨绝缘、钢轨引接线、轨端接续线、钢轨等，其中送电端主要包括 BG1—50型轨道变压器、 R—2.2/220型变阻器。

12、混线故障可以采用的防护方法有位置法、极性法、和双断法、独立电源法。

13、联锁设备主要有电气集中联锁和电锁器联锁；电气集中联锁分为继电集中联锁、计算机联锁。

14、透镜式色灯信号机灯泡采用铁路直丝信号灯泡，灯座采用配套定焦盘式灯座。

15、JSBXC-850型继电器的缓吸时间有 3S 、 13S 、 30S 和 180S 四种。

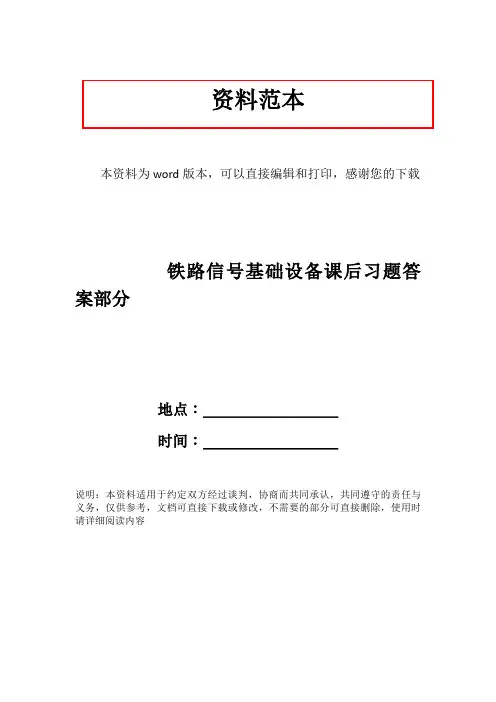

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载铁路信号基础设备课后习题答案部分地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容第五章轨道电路1.简述轨道电路的基本原理。

它有哪两个作用？轨道电路就是用钢轨作为导线，其一端接轨道电源，另一端接轨道继电器线圈所构成的电气回路。

由钢轨、绝缘节、导接线、轨道电源、限流电阻、及轨道继电器等组成。

它的基本原理是：当轨道区段内有车占用时，轨道继电器线圈失磁；当轨道区段内无车（空闲）时，轨道继电器线圈励磁，如图所示。

1）监督列车的占用 2）传递行车信息。

2.轨道电路如何分类？各种轨道电路在铁路信号中有哪些应用？1）按动作电源分：直流轨道电路（已经淘汰）、交流轨道电路（低频300HZ以下，音频300——3000HZ，高频10—— 40KHZ。

）2）按工作方式分：开路式、闭路式（广泛使用）3）按传送的电流特性分：连续式、脉冲式、计数电码式、频率电码式、数字编码式4）按分割方式分：有绝缘轨道电路、无绝缘轨道电路（电气隔离式、自然衰耗式、强制衰耗式）5）按所处的位置分：站内轨道电路、区间轨道电路6）按轨道电路内有无道岔分：无岔轨道电路、道岔轨道电路7）按适用的区段分：电化区段、非电化区段8）按通道分：双轨条、单轨条3.站内轨道电路如何划分？怎么命名？划分原则（1）、有信号机的地方必须设置绝缘节（2）、满足行车、调车作业效率的提高（3）、一个轨道电路区段的道岔不能超过3组命名：道岔区段和无岔区段命名方式不同（1）道岔区段：根据道岔编号来命名。

如：1DG 1-3DG、1—5DG。

（2）无岔区段：有几种不同情况，对于股道，以股道号命名，如1G等；进站内方，根据所衔接得股道编号加A或B，如1AG（下行咽喉）、2BG（上行咽喉）；差置调车信号机之间，如1/3WG、4.交流连续式轨道电路由哪些部件组成？各起什么作用？钢轨——传送电信息绝缘节——划分各轨道区段轨端接续线——保持电信息延续轨道继电器——反映轨道的状况5.简述交流连续式轨道电路的工作原理。

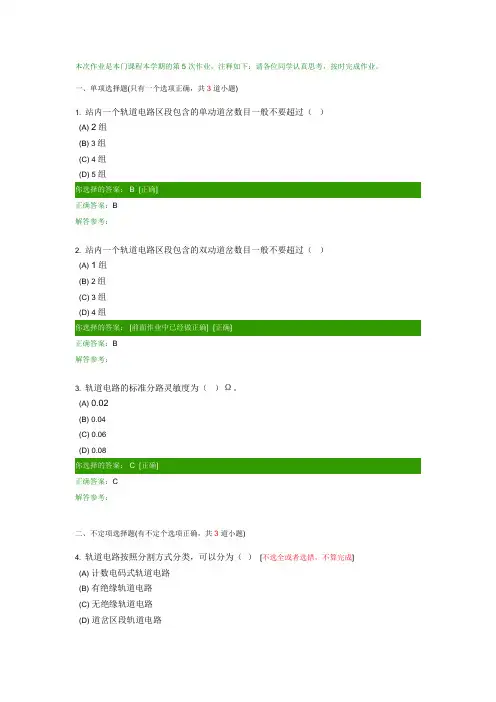

本次作业是本门课程本学期的第5次作业，注释如下：请各位同学认真思考，按时完成作业。

一、单项选择题(只有一个选项正确，共3道小题)1. 站内一个轨道电路区段包含的单动道岔数目一般不要超过（）(A) 2组(B) 3组(C) 4组(D) 5组正确答案：B解答参考：2. 站内一个轨道电路区段包含的双动道岔数目一般不要超过（）(A) 1组(B) 2组(C) 3组(D) 4组正确答案：B解答参考：3. 轨道电路的标准分路灵敏度为（）Ω。

(A) 0.02(B) 0.04(C) 0.06(D) 0.08正确答案：C解答参考：二、不定项选择题(有不定个选项正确，共3道小题)4. 轨道电路按照分割方式分类，可以分为（）[不选全或者选错，不算完成](A) 计数电码式轨道电路(B) 有绝缘轨道电路(C) 无绝缘轨道电路(D) 道岔区段轨道电路正确答案：B C解答参考：5. 轨道电路的工作状态受（）三种外界因素影响最大[不选全或者选错，不算完成](A) 电源电压(B) 道砟电阻(C) 钢轨阻抗(D) 分路电阻正确答案：A B C解答参考：6. 铁路信号按照接收信号的感官分类，可以分为（）[不选全或者选错，不算完成](A) 固定信号(B) 视觉信号(C) 移动信号(D) 听觉信号正确答案：B D解答参考：（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)三、主观题(共22道小题)7.我国常用的地面固定主体信号机有进站、出站、进路、调车、驼峰、遮断、防护。

8.固定信号按设置部位分类，可分为地面信号、机车信号。

9.铁路信号按信号的显示数目分类，可分为单显示、二显示、三显示和多显示。

10.固定信号按地位分类，可分为主体信号机、复位信号机11.列车从开始制动到完全停住这一段时间内所走行的距离，叫做制动距离。

12.铁路信号按接收信号的感官分类，可分为视觉信号、听觉信号13.铁路信号按禁止信号的显示意义分类，可分为绝对信号、容许信号14.机车信号分为接近连续式、连续式15.出站信号机有两个及以上的运行方向，而信号显示不能区分运行方向时，应在信号机上装设进路表示器。

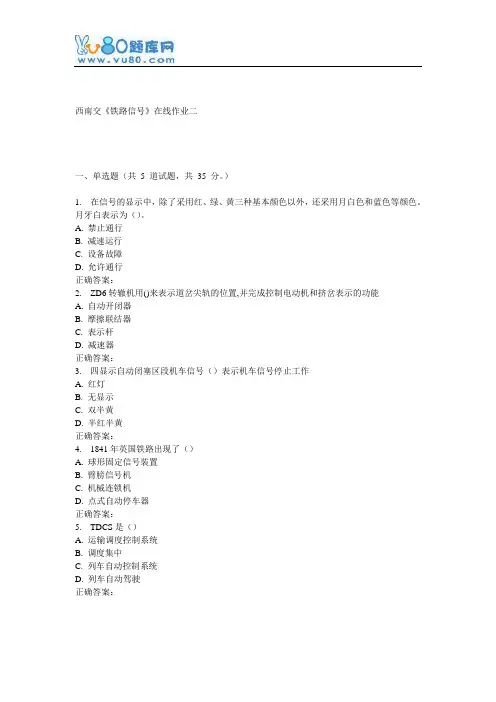

西南交《铁路信号》在线作业二一、单选题（共5 道试题，共35 分。

）1. 在信号的显示中，除了采用红、绿、黄三种基本颜色以外，还采用月白色和蓝色等颜色。

月牙白表示为（）。

A. 禁止通行B. 减速运行C. 设备故障D. 允许通行正确答案：2. ZD6转辙机用()来表示道岔尖轨的位置,并完成控制电动机和挤岔表示的功能A. 自动开闭器B. 摩擦联结器C. 表示杆D. 减速器正确答案：3. 四显示自动闭塞区段机车信号（）表示机车信号停止工作A. 红灯B. 无显示C. 双半黄D. 半红半黄正确答案：4. 1841年英国铁路出现了（）A. 球形固定信号装置B. 臂膀信号机C. 机械连锁机D. 点式自动停车器正确答案：5. TDCS是（）A. 运输调度控制系统B. 调度集中C. 列车自动控制系统D. 列车自动驾驶正确答案：西南交《铁路信号》在线作业二二、多选题（共9 道试题，共63 分。

）1. 轨道电路的基本工作状态分为（）。

A. 调整状态B. 分路状态C. 进路状态D. 断轨状态正确答案：2. 轨道电路按照工作方式分类,可以分为()A. 直流轨道电路B. 交流轨道电路C. 开路式轨道电路D. 闭路式轨道电路正确答案：3. 轨道电路按所传送的电流特性分类分类()A. 连续式B. 脉冲式C. 技术电码D. 数字编码式正确答案：4. 轨道电路按动作电源分类()A. 直流轨道电路B. 交流轨道电路C. 直交流轨道电路正确答案：5. 接受放大器由（）构成。

A. 接收器B. 滤波C. 自动增益D. 放大正确答案：6. 轨道电路的基本参数指的是它的（）A. 一次参数B. 二次参数C. 三次参数D. 四次参数正确答案：7. 驼峰轨道电路的特点（）A. 轨道电路长度较短B. 分路灵敏度高C. 采用双区段制轨道电路较长正确答案：8. 高频轨道电路的特点有（）A. 无钢轨绝缘B. 开路式C. 送点受电在同一地点D. 闭路式正确答案：9. 机车信号可分为（）A. 连续式B. 接近连续式C. 间断式D. 通过式正确答案：西南交《铁路信号》在线作业二三、多选题（共1 道试题，共 2 分。

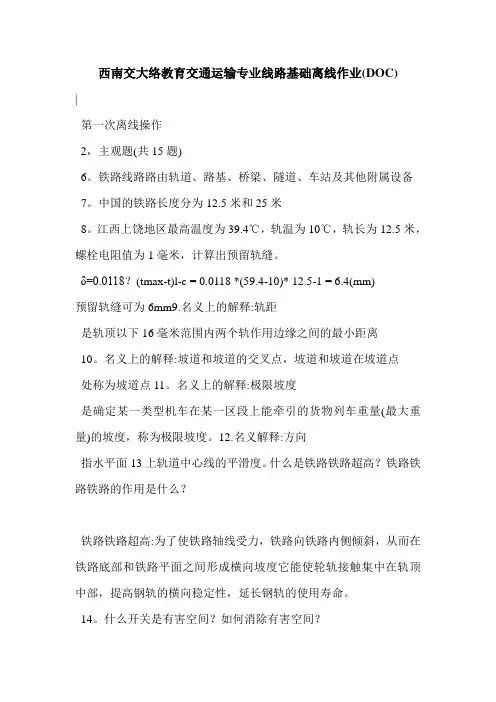

西南交大络教育交通运输专业线路基础离线作业(DOC)|第一次离线操作2，主观题(共15题)6。

铁路线路路由轨道、路基、桥梁、隧道、车站及其他附属设备7。

中国的铁路长度分为12.5米和25米8。

江西上饶地区最高温度为39.4℃，轨温为10℃，轨长为12.5米，螺栓电阻值为1毫米，计算出预留轨缝。

δ=0.0118？(tmax-t)l-c = 0.0118 *(59.4-10)* 12.5-1 = 6.4(mm)预留轨缝可为6mm9.名义上的解释:轨距是轨顶以下16毫米范围内两个轨作用边缘之间的最小距离10。

名义上的解释:坡道和坡道的交叉点，坡道和坡道在坡道点处称为坡道点11。

名义上的解释:极限坡度是确定某一类型机车在某一区段上能牵引的货物列车重量(最大重量)的坡度，称为极限坡度。

12.名义解释:方向指水平面13上轨道中心线的平滑度。

什么是铁路铁路超高？铁路铁路铁路的作用是什么？铁路铁路超高:为了使铁路轴线受力，铁路向铁路内侧倾斜，从而在铁路底部和铁路平面之间形成横向坡度它能使轮轨接触集中在轨顶中部，提高钢轨的横向稳定性，延长钢轨的使用寿命。

14。

什么开关是有害空间？如何消除有害空间？1，在辙叉的喉部和轨道线中断的实际尖部之间有一个间隙，车轮可能会失去导向而进入另一条线，造成脱轨事故，所以这里称之为有害空间。

2，开关数量越大，青蛙角度越小，有害空间越大当车辆经过一个大的有害空间时，叉心容易受到冲击。

为了确保车轮安全通过有害空间，必须在辙叉相对位置两侧的基本轨内设置护栏，以引导车轮的正确行驶方向。

15。

提高列车通过岔点速度的主要措施是什么？(1)采用大道岔(2)适当延长翼轨和护栏的缓冲段以减小冲击角(3)采用活动中心轨或活动翼轨岔(4)采用整体铸造辙叉(5)进行淬火处理(6)加强维护16。

无缝线路强度的影响因素有哪些？(1)动态弯曲应力(2)温度应力(3)附加应力(4)列车制动应力17。

公共工程体系建设简述1)工务局(铁道部)-制定法规(2)工务司(铁路局)-制定和实施计划(3)特定车辆段实施(对XXXX年维护线路的管辖权因此，这是现代铁路发展的方向。

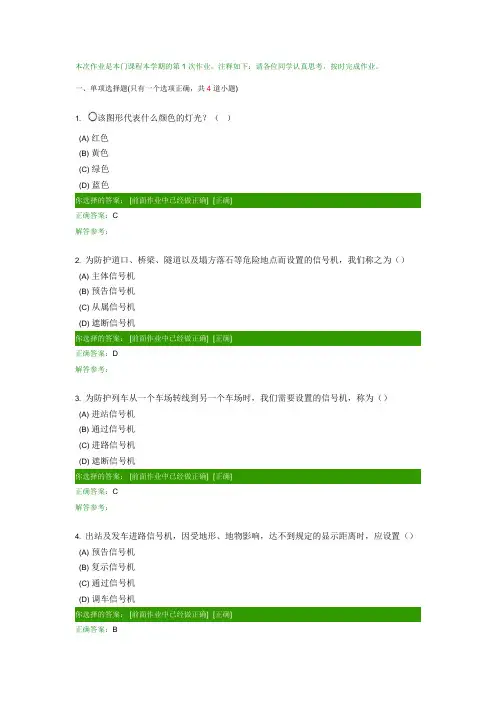

本次作业是本门课程本学期的第1次作业，注释如下：请各位同学认真思考，按时完成作业。

一、单项选择题(只有一个选项正确，共4道小题)1. 该图形代表什么颜色的灯光？（）(A) 红色(B) 黄色(C) 绿色(D) 蓝色你选择的答案： [前面作业中已经做正确] [正确]正确答案：C解答参考：2. 为防护道口、桥梁、隧道以及塌方落石等危险地点而设置的信号机，我们称之为（）(A) 主体信号机(B) 预告信号机(C) 从属信号机(D) 遮断信号机你选择的答案： [前面作业中已经做正确] [正确]正确答案：D解答参考：3. 为防护列车从一个车场转线到另一个车场时，我们需要设置的信号机，称为（）(A) 进站信号机(B) 通过信号机(C) 进路信号机(D) 遮断信号机你选择的答案： [前面作业中已经做正确] [正确]正确答案：C解答参考：4. 出站及发车进路信号机，因受地形、地物影响，达不到规定的显示距离时，应设置（）(A) 预告信号机(B) 复示信号机(C) 通过信号机(D) 调车信号机你选择的答案： [前面作业中已经做正确] [正确]正确答案：B解答参考：二、不定项选择题(有不定个选项正确，共4道小题)5. 轨道电路按照使用处所分类，可以分为（）[不选全或者选错，不算完成](A) 站内轨道电路(B) 无岔区段轨道电路(C) 区间轨道电路(D) 有岔轨道电路正确答案：A C解答参考：6. 道岔的位置可以分为（）[不选全或者选错，不算完成](A) 定位(B) 对向(C) 反位(D) 顺向正确答案：A C解答参考：7.根据列车运行的方向，可以将道岔分为（）[不选全或者选错，不算完成](A) 定位(B) 反位(C) 对向(D) 顺向正确答案：C D解答参考：8. 按动作能源和传动方式，转辙机可以分为（）[不选全或者选错，不算完成](A) 电动转辙机(B) 电液转辙机(C) 交流转辙机(D) 电空转辙机正确答案：A B D解答参考：（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

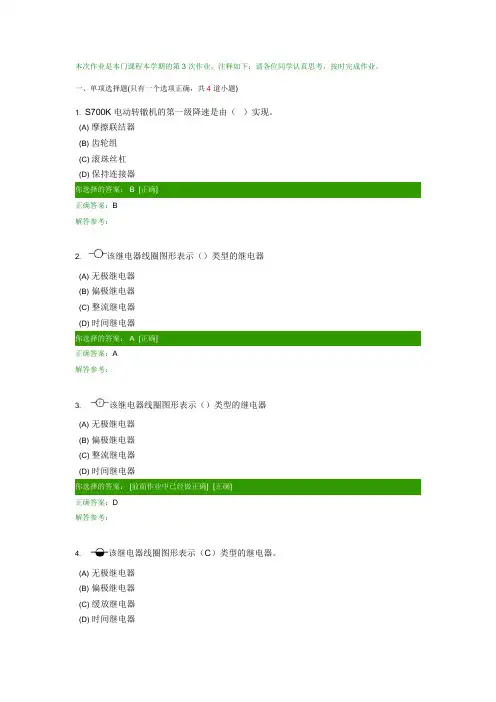

本次作业是本门课程本学期的第3次作业，注释如下：请各位同学认真思考，按时完成作业。

一、单项选择题(只有一个选项正确，共4道小题)1. S700K电动转辙机的第一级降速是由（）实现。

(A) 摩擦联结器(B) 齿轮组(C) 滚珠丝杠(D) 保持连接器你选择的答案： B [正确]正确答案：B解答参考：2. 该继电器线圈图形表示（）类型的继电器(A) 无极继电器(B) 偏极继电器(C) 整流继电器(D) 时间继电器你选择的答案： A [正确]正确答案：A解答参考：3. 该继电器线圈图形表示（）类型的继电器(A) 无极继电器(B) 偏极继电器(C) 整流继电器(D) 时间继电器你选择的答案： [前面作业中已经做正确] [正确]正确答案：D解答参考：4. 该继电器线圈图形表示（C）类型的继电器。

(A) 无极继电器(B) 偏极继电器(C) 缓放继电器(D) 时间继电器正确答案：C解答参考：二、不定项选择题(有不定个选项正确，共4道小题)5. 继电器按照动作原理分类，可以分为（）[不选全或者选错，不算完成](A) 电磁继电器(B) 感应继电器(C) 热力继电器(D) 固态继电器正确答案：A B C D解答参考：6. 继电器的吸起和落下是依靠继电器的（）特性完成的[不选全或者选错，不算完成](A) 牵引特性(B) 机械特性(C) 时间特性(D) 电气特性正确答案：A B解答参考：7. 继电器的安匝是（）和（）的乘积[不选全或者选错，不算完成](A) 电流(B) 电压(C) 线圈匝数(D) 功率正确答案：A C解答参考：8. 继电器的安全系数是（）和（）之比[不选全或者选错，不算完成](A) 额定值(B) 释放值(C) 工作值(D) 吸起值你选择的答案： A C [正确]正确答案：A C解答参考：（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)三、主观题(共20道小题)9.有极继电器按磁路结构来分类可分为串联式、并联式和桥式三种10.安全型继电器的接点符合故障-安全原则11.应用继电器构成的各种控制表示电路，统称继电电路12.简述选择继电器的一般原则参考答案：首先必须对继电器所控制的对象一一被控回路的性质、特点以及对继电器的要求等都要有周密地考察和透彻地了解。

西南交《铁路通信信号》在线作业一一、单选题（共道试题，共分。

）. 进站信号机显示一个绿灯,其意义是. 站外停车. 正线通过. 侧线通过. 正线停车正确答案：. 三显示移频自动闭塞进站信号机显示两个黄灯,其发送的低频信号频率是....正确答案：. 在一个轨道电路区段内包括的道岔数目，原则上不超过（）个。

....正确答案：. 轨道电路极性交叉的目的是. 检查列车占用. 实现“故障—安全”原则. 传送信息. 控制列车正确答案：. 我国铁路广泛使用的固定信号机是. 壁板信号机. 信号表示器. 色灯信号机. 信号标志正确答案：西南交《铁路通信信号》在线作业一二、多选题（共道试题，共分。

）. 道口安全防护设备一般分为（）。

. 道口自动通知. 道口自动信号. 道口自动通知道口自动信号. 道口警标正确答案：. 进路控制是驼峰信号控制中的最基本内容。

驼峰进路控制大致可分为（）。

. 推送进路控制. 溜放进路控制. 峰下调车进路控制. 峰尾平面调车电气集中正确答案：. 实现联锁的基本方法是（）。

. 机械锁闭法. 电锁器锁闭法. 电气锁闭法. 电子锁闭法正确答案：. 高频轨道电路的特点有（）. 无钢轨绝缘. 开路式. 送点受电在同一地点. 闭路式正确答案：. 进路信号机有（）。

. 接车进路信号机. 发车进路信号机. 接发车进路信号机. 预告信号机正确答案：西南交《铁路通信信号》在线作业一。

（完整版）铁路信号基础试题（已整理）、填空1、有极继电器根据线圈中电流极性不同具有（正位）和（反位）两种稳定状态。

2、（防护）道岔为防止侧面冲突，有时需要将不在所排进路上的道岔处于防护的位置，并予以锁闭。

（带动）道岔为了满足平行作业的需要，排列进路时将某些不在进路上的道岔带动至规定的位置，并对其进行锁闭。

3、在道岔区段为防止辙叉将轨道电路短路必须安装（道岔绝缘），为了信号电流的畅通，又必须装设（道岔跳线）和（轨端接续线）；一送多受轨道电路各分支GJ 的（前）接点（串）联在主GJ 的电路中。

4、移频信号是受（低频信号）调制的作（上下边频）交替变化的信号。

5、安全型继电器具有三种基本特性：（电气特性）、（时间特性）、（机械特性）。

6、一般，道岔以（经常开通的位置）为定位状态7、轨道电路的基本工作状态有（调整状态---空闲）、（分路状态--- 占用）、（断轨状态---故障）；8、固定信号按设置部位分为：地面信号，其设于车站或区间固定地点的信号机或表示器，防护站内进路以及闭塞分区和道口；和（机车信号）。

9、转辙机的基本功能是（转换）、（锁闭）、和（表示）以及（报警）。

10、对于ZD6-A 转辙机，站在电动机侧看，动作杆向右伸，即为（正装），反之，为（反装）。

正装拉入和反装伸出为定位时，自动开闭器（1、3）排接点接通，正装伸出和反装拉入为定位时，（2、4）排接点闭合。

动作杆、表示杆的运动方向与自动开闭器动接点运动方向相反。

12、安全型继电器具有三种基本特性：（机械特性）、（电气特性）、（时间特性）。

二、选择1、继电器的返还系数越大，则（A ）。

A 、继电器越灵敏。

B、释放值小。

C、额定值大。

D、继电器越迟钝。

ABD ）。

2、敌对进路同时行车会危及行车安全的任意两条进路，有以下哪种情况（A 、同一到发线上对向的列车进路与列车进路。

B、同一到发线上对向的列车进路与调车进路。

C、同一到发线上对向的调车进路与调车进路。

1、我国铁路动力转辙机从动力来分类，主要有：2、轨道电路的功能是：3、我国铁路采用行车制，规定所有的信号机均应设置在列车运行方向的。

4、继电器是由和两大主要部分组成5、铁路信号继电器主要有下列参数：6、半自动闭塞的特点是采用作为列车占用区间的凭证7、我国铁路三显示移频自动闭塞的低频信号频率为，，，，载频为，，，，频偏为。

我国铁路组织区间行车的基本方法是：进站信号机作用是，出站信号机的作用是。

我国的调车驼峰可分类为：.简易驼峰，.非机械化驼峰，. 机械化驼峰，. 半自动化驼峰，. 自动化驼峰出站信号机作用是，调车信号机的作用是。

轨道电路是，，，，等信号设备的基础设备二、名词解释微机联锁正确答案：若将电气集中的选择组电路和执行组电路都用微机完成，就称它为微机联锁。

继电器正确答案：继电器是自动控制系统中使用的一种电磁开关。

调度集中正确答案：调度集中能使调度员直接控制所管辖区段内各车站上的道岔和信号，办理列车进路，组织和指挥列车的运行；并且在调度所内直接了解现场道岔和信号等设备的状态和列车运行情况。

联锁正确答案：为了保证行车安全，通过技术方法使道岔、进路和信号机三者的条件建立起相互既联系而又制约的关系，这种关系称为联锁。

自动闭塞正确答案：自动闭塞将区间划分成若干个闭塞分区，在每个闭塞分区的入口处设通过信号机防护。

闭塞分区内设轨道电路，其出口端设发送设备，入口端设接收设备。

轨道电路正确答案：利用铁路线路的钢轨作导体，用以检查有无列车占用、传递列车占用信息以及其他信号信息的电路。

敌对进路正确答案：凡是两条进路有重叠部分，并不能以道岔位置来区分时，该两条进路互为敌对进路。

本次作业是本门课程本学期的第2次作业，注释如下：请各位同学认真思考，按时完成作业。

一、单项选择题(只有一个选项正确，共4道小题)1. 该图形代表什么颜色的灯光？（）(A) 红色(B) 黄色(C) 蓝色(D) 月白色]正确答案：C解答参考：2. 该图形代表什么颜色的灯光？（）(A) 红色(B) 蓝色(C) 绿色(D) 月白色]正确答案：D解答参考：3. （）号以上道岔，称为大号吗道岔(A)12(B) 18(C) 20(D) 32]正确答案：B解答参考：4. ZD6转辙机用（）来表示道岔尖轨的位置，并完成控制电动机和挤岔表示的功能(A) 自动开闭器(B) 摩擦联结器(C) 表示杆(D) 减速器正确答案：A解答参考：二、不定项选择题(有不定个选项正确，共4道小题)5. 按锁闭道岔的方式，可以将转辙机分为（）[不选全或者选错，不算完成](A) 直流转辙机(B) 内锁闭转辙机(C) 外锁闭转辙机(D) 交流转辙机正确答案：B C解答参考：6. 铁路信号按照禁止信号的显示意义分类，可以分为（）[不选全或者选错，不算完成](A) 绝对信号(B) 进站信号(C) 容许信号(D) 机车信号你选择的答案： A C [正确]正确答案：A C解答参考：7. 铁路信号按照显示数目分类，可以分为（）[不选全或者选错，不算完成](A) 单显示(B) 二显示(C) 三显示(D) 多显示你选择的答案： A B C D [正确]正确答案：A B C D解答参考：8. 继电器按照动作时间分类，可以分为（）[不选全或者选错，不算完成](A) 快动作继电器(B) 正常继电器(C) 固态继电器(D) 缓动作继电器正确答案：A B D解答参考：（注意：若有主观题目，请按照题目，离线完成，完成后纸质上交学习中心，记录成绩。

在线只需提交客观题答案。

)三、主观题(共20道小题)9.如图所示，请完成以下内容。

(1)请在图上配置绝缘节(2)在回路I、II中设置的绝缘节是否满足极性交叉，若不满足应该如何进行配置？10.如图所示的站场图，请对车站的各个区段命名，并在原图上进行标注。

西南交通大学2008－2009学年第(1)学期考试试卷课程代码3143340课程名称铁路信号基础考试时间120分钟题号一二三四五六七八九十总成绩得分阅卷教师签字：一、填空题（20分，1分/空）1、我国铁路信号设备必须符合原则。

2、信号显示制度有和。

3、调车信号机按其性质可以分为、、、。

4、电动转辙机的工作状态为、、，ZD6型电动转辙机的转换锁闭装置由和构成。

5、继电器的吸起、落下是依靠和两种特性完成的。

6、轨道电路的基本工作状态分为、和三种，这三种状态受外界因素、、的影响最大。

二、名词解释（共10分，5分/题）w ww .z hi n an c h e .c c进直出弯速差制三、简答题（共24分，6分/题）1、进站、车站、调车、通过信号机等是如何命名的？2、ZD6型电动转辙机的行星传动式减速器是如何减速的？3、什么叫绝对信号和容许信号？4、简述改变直流无极继电器时间参数的电路方法。

四、分析题（共24分，8分/题）2、在如下所示的站场图中，写出各道岔的属性（单动、双动、交叉渡线）以及方向（对向道岔、顺向道岔）3、下列两种轨道电路哪种属于安全型？为什么？五、下图所示为进站信号机的显示，请说明显示的灯光及意义（12 ww.zhinanche.cc分）六、如图所示，请完成以下内容。

（10分）1．请在图上配置绝缘节（4分）2．在回路I 、II 中设置的绝缘节是否满足极性交叉，若不满足应该如何进行配置？（6分）西南交通大学2008－2009学年第(1)学期考试试卷w ww .z hi n a课程代码3143340课程名称铁路信号基础考试时间120分钟题号一二三四五六七八九十总成绩得分阅卷教师签字：一、填空题（20分，1分/空）1、我国铁路信号设备必须符合故障——安全原则。

2、信号显示制度有进路制和速差制。

3、调车信号机按其性质可以分为单置、并置、差置、尽头型。

4、电动转辙机的工作状态为解锁、转换、锁闭，ZD6型电动转辙机的转换锁闭装置由锁闭齿轮和齿条块构成。

西南交《城市轨道交通信号系统》在线作业一
按照锁闭道岔方式分类的转辙机为()。

A:外锁闭转辙机
B:直流转辙机
C:快动转辙机
D:交流转辙机
参考选项：A
()代表允许调车信号（只用于车辆段），列车可以通过信号机进行调车作业。

A:红色
B:白色
C:蓝色
D:黄色
参考选项：B
在线路之间和两侧均设置站台的车站称为()。

A:交叉式车站
B:岛式车站
C:侧式车站
D:岛侧式车站
参考选项：D
（）的实质是通过测定列车上某个固定动轮的转速，然后转换成走行的距离，而按某个固定点作为标准来求得列车的位置。

A:电缆环线定位法
B:无线扩频定位法
C:多普勒雷达法
D:车轴转速测距定位法
参考选项：D
ATO只有在自动模式下才执行车门开启；在手动模式下由()进行车门操作。

A:ATP
B:ATC
C:ATS
D:司机
参考选项：D
()是连接车站并贯穿或直股伸入车站的线路。

A:正线
B:配线
C:辅助线
D:联络线
