关于爱立信G网RBS2202基站设备的简介及一些告警处理办法1．设备简介以下为爱立信基站设备RBS2202的外观图：PSU：电源供给模块，以湖北联通为例，机柜有四路-48V转24V并行电源供给模块（最大配臵）ECU：电能控制模块，该模块控制所有模块供电，例如：所有散热风扇供电控制，ECU根据温度决定风扇是否启动。
DXU：分配交换单元，实际为基站主控单元，两M接口。
Base frame：底座CDU：合路及分离模块，提供全双工的信号合路，信号分离TRU：收发信模块，射频的调制和解调模块IDM/fans：内部分配模块/及散热风扇，机柜的加电空开面板2．基本配臵湖北联通定购的基站按CDU类型分为CDU_A和CDU_C+两种，基本站型除一些特例外基本为CDU_A型2＋2＋2，CDU_C+型2＋2+2以及CDU_C+型4＋4＋4这三种。
以下为这三种配臵的CDU内部结构图（1）CDU_A型2＋2＋2一块CDU_A型包涵两种共四个功能块，两个双工器（Duplexer），两个接收信号分离放大电路（RXDA），TRU1的发射信号经双工器，直接去天线A。
天线A接受到的RXA信号经RXDA后分离成两路一路去TRU1的RXA接口，另一路去TRU2的RXA接口。
同理天线B。
（2）CDU_C+型2＋2+2CDU_C+型包涵一个合路器，一个双工器，两个放大器，一个四路均分器一个两路均分器。
可以看到TRU1和TRU2的TX1和TX2发射信号经合路器合并成一路发射信号去了双工器，再去天线A。
同时天线A的RXA经双工器再由一放大器到四路均分器为TRU1和TRU2提供RXA信号，而天线B只提供一路RXB信号，经放大器到HLoutB接口，再通过CDU一根外部连线到HLin接口，最终到达两路均分器。
为TRU1和TRU2提供RXB信号。
（3）CDU_C+型4＋4＋4（两机柜三小区）这是一个用于城区话务忙的一个配臵，其一个小区最多支持四个TRU。
设备故障处理手册1、设备简介目前我公司使用的爱立信基站产品属于RBS2000（Radio Base Station) 系列。
从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。
1.1、主要设备类型介绍宏蜂窝基站：RBS2202、RBS2207、RBS2206微蜂窝基站：RBS2302、RBS2309、RBS2308射频拉远基站：RBS2111、RBS21011.1.1、RBS2202介绍RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。
RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。
常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：226kg●工作环境温度：+5℃—+40℃●最大功耗2400W●每个机柜最多能放6块载频。
●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。
1.1.2、RBS2207介绍RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。
常用配置有2+2+2、4+2。
插图（设备图示）1.1.3、RBS2206介绍RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。
每个机架有6个槽位，最大配置为12个载波。
常用槽位配置有4+4+4，6+6，8+4，12+12+12。
插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：230kg●工作环境温度：+5℃—+40℃●最大功耗4800W●每个机柜最多能放6块载频（dTRU）。
●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。

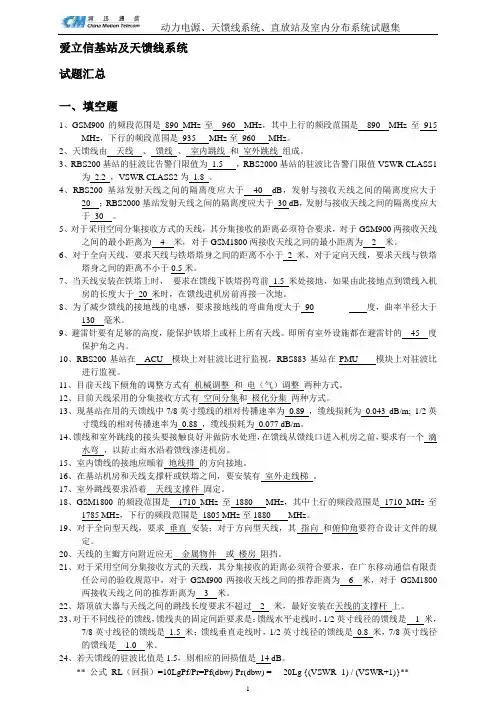

爱立信基站及天馈线系统试题汇总一、填空题1、GSM900的频段范围是890 MHz至960 MHz，其中上行的频段范围是890 MHz至915MHz，下行的频段范围是935 MHz至960 MHz。
2、天馈线由天线、馈线、室内跳线和室外跳线组成。
3、RBS200基站的驻波比告警门限值为1.5 ，RBS2000基站的驻波比告警门限值VSWR CLASS1为2.2 ，VSWR CLASS2为 1.8 。
4、RBS200基站发射天线之间的隔离度应大于40 dB，发射与接收天线之间的隔离度应大于20 ；RBS2000基站发射天线之间的隔离度应大于30 dB，发射与接收天线之间的隔离度应大于30 。
5、对于采用空间分集接收方式的天线，其分集接收的距离必须符合要求，对于GSM900两接收天线之间的最小距离为 4 米，对于GSM1800两接收天线之间的最小距离为 2 米。
6、对于全向天线，要求天线与铁塔塔身之间的距离不小于2米，对于定向天线，要求天线与铁塔塔身之间的距离不小于0.5米。
7、当天线安装在铁塔上时，要求在馈线下铁塔拐弯前1.5 米处接地，如果由此接地点到馈线入机房的长度大于20 米时，在馈线进机房前再接一次地。
8、为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90 度，曲率半径大于130 毫米。
9、避雷针要有足够的高度，能保护铁塔上或杆上所有天线。
即所有室外设施都在避雷针的45 度保护角之内。
10、RBS200基站在ACU 模块上对驻波比进行监视，RBS883基站在PMU 模块上对驻波比进行监视。
11、目前天线下倾角的调整方式有机械调整和电（气）调整两种方式。
12、目前天线采用的分集接收方式有空间分集和极化分集两种方式。
13、现基站在用的天馈线中7/8英寸缆线的相对传播速率为0.89 ，缆线损耗为0.043 dB/m; 1/2英寸缆线的相对传播速率为0.88 ，缆线损耗为0.077 dB/m。
C) - 48 VDCD) + 48 VDC1.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane2.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.3.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.4.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input ACpower and providing dc input supply to the IDMD) Supervising power management and controlling the charging of the backup batteries5.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna6.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)167.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备8.It is possible to have mixed CDU’s in the cabinet. Which combinations are allowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B9.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)10.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection forall Main RU’s in the cabinet11.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D12.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above13.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply anddistributing it throughout the cabinet C) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries14.During normal network operation the Base Station Timing ______________ and sent to other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则EXTERNAL ALARM 灯会亮。
爱立信2G基站介绍目录1.………………………………………………………………………………………简介2.………………………………………………………………………………………硬件介绍3.………………………………………………………………………………………OMT介绍4.………………………………………………………………………………………常见故障1.【简介】对于2G基站相信大家都已经非常熟悉了，在这里就做一个简单的介绍，目前我们常用的2G基站就下面几种：RBS2202,RBS2206,RBS2216,RBS2116,RBS2111，RBS2308,RBS2309,后面三种一般做室内分布用，RBS2111也经常作为室外无机房基站使用我们先介绍一下基站的基本布局及工作方式：传输的接入方式：2硬件介绍在爱立信RBS2000型基站常用的有RBS2202，RBS2216和RBS2111 RBS2000系统基本构成BSCDXU TRUTRU A-BISLOCAL--BUSRBS20002.1 RBS2202RBS2202机柜如上图内部供电示意图2.1.1.RBS2000功能2.1.2 总线系统本地总线 Local bus提供DXU、TRU和ECU单元的内部通信连接时间总路线定时总路线从DXU单元至TRU单元间传送无线空间的时钟信息。
X总线 X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息。
它用于基带跳频。
CDU总线 CDU总线连接CDU单元至各个TRU单元，帮助实现O&M功能。
该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息。
两个TRU并接至一个CDU，加上Y Cable时扩展至两个CDU。
CDU-C+时一定要按要求加Y-cable 电源通信环路电源通信环路在ECU单元、各个PSU单元和各个BFU单元之间传送控制和管理信息。
2.1.3 TRU的特点：将TRUD、RRX、RTX三位一体化。
一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。
RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等，是户外设备的最好选择。
但受外界干扰较大，不利网络的稳定。
在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。
RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。
这种系列是我国GSM运营商所采用的主要Ericsson设备类型。
系列RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。
主要用在街道覆盖、室内覆盖等。
RBS2206系列这种类型的设备属于室内安装的设备。
RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最 多12 个收发信机。
其机柜与RBS2202 占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。
其“双收发信机”—dTRU—与目前的单个TRU 体积相同，却在一个单元里包含有两个收发信机下图是RBS2000在网络中的位置及结构：移动台（MS ）：移动用户使用的便携终端。
由收发信机、天线、人机介面、电池等构成；基站（BS ）：基站收发信机、控制设备、天馈系统等组成，提供MS 与BS 间的无线信道； BSC移动交换中心（MSC ）：网络的核心，提供交换、网络控制与管理、互连接口等功能。
基站管理控制关系简化图：2、RBS2000系列基站组成系列基站组成：：（1）主要硬件组成L O C A L --B U SRBS2202机柜外型：RBS2206机柜图：DXU (Distribution switch Unit)分配交换单元。
