BTS设备介绍

BTS设备介绍

CDU-G
1. 可用于hybrid合路或非合路 模式(hybrid位于dTRU中) 2. 与CDU-F,CDU-C+和CDU-A大 小尺寸相同 3. 可支持4个合线)上发射 4. 2206使用
CDU-F
1. 大小尺寸与CDU-G, CDU-C+和 CDU-A相同 2. 支持最多同时在一根逻辑天 线上发射6个载频(或在一副 双极化天线上发12个) 3. 2206使用
各种CDU使用举例
1根双极化天线 最多支持 载频数 2 4 12 4 12 4 CDU 个数 1 2 6 1 3 2 使用RBS 典型配置
CDU 类型
物理 尺寸
支持载频 数单个CDU
CDU-A CDU-C+ CDU-D CDU-G CDU-F CDU-J 同A 3个A 同A 同A 同A
2 2 6 （3个CU） 4 4 2
RBS 2206 主要特性
1. 描述：双密度载频，室内站，单机柜为12个载频（6个双密度载 频） 2. 重量：230kg 3. 尺寸：600*400*1900(宽*厚*高) 4. 安装方式：落地 5. 机柜顶输出功率： 6. CDU-G：最大支持4载频（一个CDU-G带4个载频），合路情况下 机柜顶输出功率42dBm，非合路情况下机柜顶输出功率45.5dBm 7. CDU-F：最大支持12载频（一个CDU-F带4个载频），机柜顶输出 功率是43dBm。 8. 典型功耗：约2400W 9. 配置：S112/S11/S22 ，S222-S12/12/12小区偶数配置 10. 电源：-48v/24v 11. 其它：支持EGPRS 12. 接收灵敏度：-110dBm
C
S
D
CDU-A
1. 2. 3. 4.

爱立信RBS2000系列基站CME培训资料

爱立信RBS2000系列基站CME培训资料

三、CME20系统的业务功能 系统的业务功能
（一）话音业务 话音业务即电话业务，是CME20最基本的业务功能。这种功能使 GSM用户在网内的任何位置都能进行电话通信。 （二）数据业务 1、数据传输 CME20可支持9.6kbit/s标准速率的数据传输，可连接到其他电信网 上的数据用户。 2、短消息服务 向用户提供类似传呼的服务功能，其特点是信息短，通常为几十个 字节的长度。一个短消息的最大长度为160个字母字符，可以在CME20 系统的短消息服务单元（SMS）和移动台之间传递及移动台之间点对点 传送。短信可在被叫空闲时传送，也可以在呼叫过程中接收和发送。 3、小区广播 与短信服务有些类似，是将长达96个字母的字符的短消息，发送给 某一地理区域的所有移动台。如发送天气、交通情况等。
交换系统 ISDN PSPDN CSPDN PSTN PLMN MS SS
GMSC
AUC VLR MSC BSS BSC BTS
HLR
EIR OMC 基站系统 基站系统信息传输 基站系统呼叫 连接和信息传输
1.交换系统（SS） （1）移动业务交换中心（MSC） 是交换系统的核心。一个MSC控制多个基站控制器。它的功能为： 交换：包括呼叫的建立、路由选择、呼叫监视、呼叫释放。 位置更新、鉴权、加密、补充业务、切换。 计费 （2）归属位置寄（HLR）和访问位置寄存器（VLR） HLR是管理部门用于管理移动用户呼叫资料的数据库。它储存两类数据： 用户的参数：包括MSISDN、IMSI、用户类别、Ki、补充业务、鉴权参数（三参数组） 用户的位置信息：该用户MS目前处于那个MSC/VLR中。 AXE-10的硬件结构上，HLR和MSC硬件一样，软件不一样，随着话务量增加，HLR 可升级为MSC。 AUC与HLR相连，是向HLR提供出于安全原因而使用的鉴权参数和密钥。即三参数 组（RAND、SRES 、 Kc）。

爱立信设备故障处理手册

爱立信设备故障处理手册

设备故障处理手册1、设备简介目前我公司使用的爱立信基站产品属于RBS2000（Radio Base Station) 系列。

从基站类型上分，RBS2000系列基站分宏蜂窝、微蜂窝、射频拉远基站三大类型；而从不同的频段分，则有GSM 900，DCS 1800和PCS1900等三种系列。

1.1、主要设备类型介绍宏蜂窝基站：RBS2202、RBS2207、RBS2206微蜂窝基站：RBS2302、RBS2309、RBS2308射频拉远基站：RBS2111、RBS21011.1.1、RBS2202介绍RBS2202设备是爱立信早期基站设备，广泛应用于容量站和覆盖站。

RBS2202单机架最大配置为6个载波，单小区最大配置为12个载波，2个机架分主辅架连接。

常用载波槽位配置有2+2+2，4+4+4，6+6+6，12+12+12。

插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：226kg●工作环境温度：+5℃—+40℃●最大功耗2400W●每个机柜最多能放6块载频。

●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。

1.1.2、RBS2207介绍RBS2207设备适用DTRU，集成度较高，机架高度只有2206的一半，所占空间较小，但是每机架只有3个槽位，容量小，适用于郊区覆盖。

常用配置有2+2+2、4+2。

插图（设备图示）1.1.3、RBS2206介绍RBS2206设备适用DTRU，集成度较高，配置方式灵活，广泛应用于容量站和覆盖站。

每个机架有6个槽位，最大配置为12个载波。

常用槽位配置有4+4+4，6+6，8+4，12+12+12。

插图（设备图示）●机柜尺寸：400mm×600mm×1900mm●重量：230kg●工作环境温度：+5℃—+40℃●最大功耗4800W●每个机柜最多能放6块载频（dTRU）。

●机柜既可以配置成EGSM 900M的BTS，也可以配置成DCS1800M的BTS。

爱立信RBS2216

爱立信RBS2216

信号的接收功能块
• 信号接收功能块主要完成信号的接收和解 调功能，RX功能存在于此块中。DRU中接收功能块 具有分集接收功能，在GSM系统中提供了两种接收 方式：空间分集和极化分集，空间分集主要是通 过空间位置不同的两组天线接收信号，经过接收 通路分别送到DRU的RXA和RXB接口。为了达到接收 效果，常要求天线之间的空间间隔为4-6米。极化 分集主要是通过同一副天线内不同的排列方式的 两个天线阵列接收信号。空间分集要求天线之间 保持一定的空间间隔，对天线安装环境要求较高， 否则接收效果较差。空间分集天线其不同极化方 向的阵列已安装在天线内部，天线之间的空间间 隔要求不高，安装方便。
一个DRU时TX/RX1接主集天线，TX/RX2接分集 天线；两个DRU时主分集天线分别接到两个DRU的 TX/RX1，同时两个DRU的RX OUT与RX IN1互相连接。
PSU:电源模块
功能：
将-48V转换为+25V直流电源，提供 直流电源给基站。 指示灯： operational:灯亮表明正常工作。 FAULT灯亮时表明PSU存在故障。
爱立信RBS2216
一、概述
ERICSSON基站系统分类： RBS2100系列：室外宏蜂窝 RBS2200系列：室内宏蜂窝 RBS2300系列：微蜂窝 RBS2400系列：微微蜂窝
ERICSSON基站有以下几种类型： 宏蜂窝基站：RBS2202、 RBS2206、 RBS2207、 RBS2216 一体化基站：RBS2101、 RBS2112 微蜂窝系列：RBS2301、RBS2302、RBS2308
•
DRU（双无线单元）,TRU, D-DUAL
DRU通过Y-LINK与DXU连接，它包含了两个TRX. 功能: 1.射频信号的发射与接收； 2.信号的处理；

微蜂窝基站是什么_微蜂窝基站结构

微蜂窝基站是什么_微蜂窝基站结构

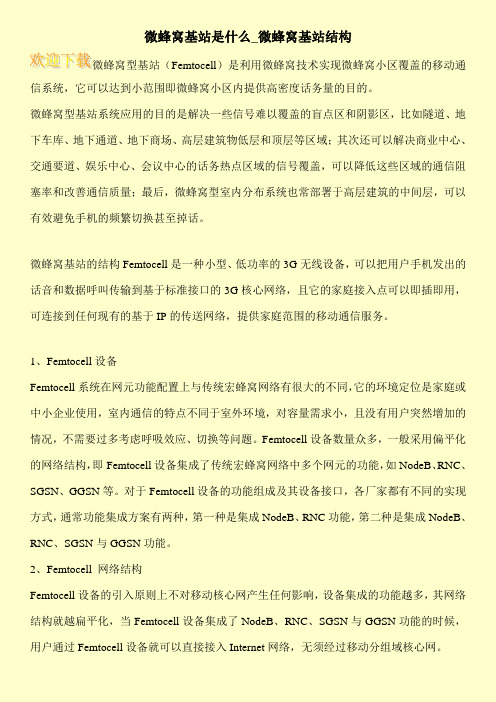

微蜂窝基站是什么_微蜂窝基站结构微蜂窝型基站（Femtocell）是利用微蜂窝技术实现微蜂窝小区覆盖的移动通信系统，它可以达到小范围即微蜂窝小区内提供高密度话务量的目的。

微蜂窝型基站系统应用的目的是解决一些信号难以覆盖的盲点区和阴影区，比如隧道、地下车库、地下通道、地下商场、高层建筑物低层和顶层等区域；其次还可以解决商业中心、交通要道、娱乐中心、会议中心的话务热点区域的信号覆盖，可以降低这些区域的通信阻塞率和改善通信质量；最后，微蜂窝型室内分布系统也常部署于高层建筑的中间层，可以有效避免手机的频繁切换甚至掉话。

微蜂窝基站的结构Femtocell是一种小型、低功率的3G无线设备，可以把用户手机发出的话音和数据呼叫传输到基于标准接口的3G核心网络，且它的家庭接入点可以即插即用，可连接到任何现有的基于IP的传送网络，提供家庭范围的移动通信服务。

1、Femtocell设备Femtocell系统在网元功能配置上与传统宏蜂窝网络有很大的不同，它的环境定位是家庭或中小企业使用，室内通信的特点不同于室外环境，对容量需求小，且没有用户突然增加的情况，不需要过多考虑呼吸效应、切换等问题。

Femtocell设备数量众多，一般采用偏平化的网络结构，即Femtocell设备集成了传统宏蜂窝网络中多个网元的功能，如NodeB、RNC、SGSN、GGSN等。

对于Femtocell设备的功能组成及其设备接口，各厂家都有不同的实现方式，通常功能集成方案有两种，第一种是集成NodeB、RNC功能，第二种是集成NodeB、RNC、SGSN与GGSN功能。

2、Femtocell 网络结构Femtocell设备的引入原则上不对移动核心网产生任何影响，设备集成的功能越多，其网络结构就越扁平化，当Femtocell设备集成了NodeB、RNC、SGSN与GGSN功能的时候，用户通过Femtocell设备就可以直接接入Internet网络，无须经过移动分组域核心网。

爱立信GSM基站监控基础

爱立信GSM基站监控基础

RXTCI
对MO操作：用命令RX，对 CELL操作：用命令RL
通过RXTCI指令将MO与CELL连接。
网络优化中心
命令分类
命令结尾为 ——P ——C ——I ——E ——L ——S ——R 结果 打印（Pint） 改变（Change） 定义（Initiate） 结束（End） 加载（Load） 设置（Set） 复位（Reset）
RXMSP:MO=―mo‖(CF-CON-IS-TF-TRX-TX-RX-TS)
STATE参数表示所查询的MO现在的状态。
网络优化中心
查询举例：
10、查询指定MO的传输配置状态：
RXAPP：MO=RXOTG-169；
网络优化中心
查询举例：
11、通过一个传输时隙反查RBLT号：
RADEP：DEV=RBLT-5002；
查询举例：
3、查询指定TG的硬件配置状态：
RXCDP：MO=RXOTG-169；
网络优化中心
查询举例：
4、查各MO的相关数据（TG）：
RXMOP：MO=―mo‖(TG-CF-CON-IS-TF-TRX-TX-RX-TS)；
上图就是小区TG定义的参数。 CMOB表示滤波合成器，类型有：FLT和HYB。 FHOP表示跳频方式。类型有：BB和HY。 红色方框里面的表示版本号。 网络优化中心
网络优化中心
告警查询指令：
• • • • ALLIP：ALCAT=EXT；查询所有外告 ALLIP：ACL=A1；查A1级告警 ALLIP：ACL=A2；查A2级告警 ALLIP：ACL=A3；查A3级告警 ALLIP：ACL=O1；查O1级告警 ALLIP：ACL=O2；查O2级告警
网络优化中心
RXMFP:MO=―mo‖(CF-CON-IS-TF-TRX-TX-RX-TS)

爱立信基站主设备介绍

1、主设备故障有硬件故障软件故障动力故障传输故障更换载频时，注意戴上防静电环，防止静电危害人体健康人体上的静电影响载频板子载频驻波比告警出现的原因有：(1)、载频连线CS-03等连接线；(2)、载频；(3)、耦合器和合路器；(4)、天馈系统引起扩容后基站无法正常工作的原因：(1) 扩容载频坏；(2) 扩容载频槽位坏；(3) BTS背板坏；(4) BTS背板连接排线坏影响小区覆盖大小的主要因素有基站天线高度、天线下倾角、天线特性、基站发射功率、接收机灵敏度等在更换BCCH载频时不需要关闭TEL （错）1.RBS2206基站中，有4个G.703接口。

Y－LINK最大的速率是13MBIS/S。

2.RBS2206中，目前主要采用的CDU类型有CDU-G 和CDU-F3.一个RBS2206机架最多可支持 6 个dTRU。

4.爱立信2202设备四条总线本地总线 , 时钟总线 ,X总线， CDU bus线，5.DXU21 DCP 与时隙上的关系对应表。

A端口：1 至 31B端口：33 至 63C端口：287 至 317D端口：319 至 349CDU-C，C+所含的合成器为 HCOMB ，CDU-D所含的合成器为FCOMB ，CDU-C+既可接成A 型接法，又可接成C型接法，GSM900本架内从HLOUT连到HLIN时要加 3dB衰减头。

IDB版本C+9d-2.2中的C+表示CDU的类型为C+，9表示频率为900MHZ，d表示采用双工器，前面的2表示有2条天线，后面的2表示最多接2个载波。

我省采用爱立信宏蜂窝设备的型号主要为RBS2000系列的2202和 2206 ；2000系列机架连接方式有级连， TG同步和主附架。

6.基站时钟板告警有可能是软件版本和硬件版本不匹配造成。

(T)7.以下（ D ）项不是TRU的功能？8.A、功率放大B、信号处理 C、VSWR监视D、发射信号合成9.RBS2000中有（）条LOCAL BUS？每条LOCAL BUS上最多携带（）个载波？10.A、1，6 B、2，6 C、4，4 D、1，111.dTRU can handle how many users on one GSM Time Slot?BA) 1B) 2C) 6D) 1212.What is needed if you want to change RBS 2206 power system from AC to –48 volts?BA)Direct connection to IDMB) -48 volt PSU onlyC)DCCU and –48 V DC PSUD)DCCU and +24 V DC PSU13.The Main DC supply voltage in the RBS is__________.BA) - 24 VDCB) + 24 VDCC) - 48 VDCD) + 48 VDC14.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane15.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.16.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.17.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input AC power and providing dc input supplyto the IDMD) Supervising power management and controlling the charging of the backup batteries18.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna19.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)1620.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备21.It is possible to have mixed CDU’s in the cabinet. Which combinations areallowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B22.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)23.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection for all Main RU’s in the cabinet24.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D25.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above26.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply and distributing it throughout the cabinetC) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries27.During normal network operation the Base Station Timing ______________ and sentto other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则 EXTERNAL ALARM 灯会亮。

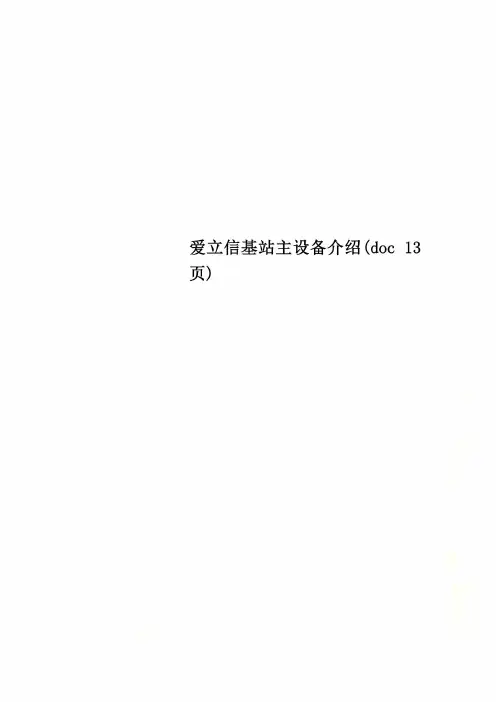

爱立信基站主设备介绍(doc 13页)

C) - 48 VDCD) + 48 VDC1.From where to where Y-link is connected?DA)CDU-G to CDU-FB)CDU to CXUC)CDU to dTRUD)DXU front to dTRU backplane2.The dTRU performs which of the following?DA) Signal Modulation/Demodulation and Amplification.B) Burst formatting, ciphering, interleaving & speech coding.C) Cross connect timeslot information.D) Both A and B.3.What is the meaning of multidrop ? BA) A quick way of decreasing the temperature inside the cabinet.B) Casacading of PCM-links between RBS’s.C) A quick way of decreasing the outputpower of the TRU’s.D) All calls are dropped when you push the reset button on one of the TRU’s.4.The PSUs are responsible for_______________.CA) Controlling the usage of the backup batteriesB) Receiving the input AC main supply and distributing it throughout the cabinetC) Transforming and rectifying input ACpower and providing dc input supply to the IDMD) Supervising power management and controlling the charging of the backup batteries5.What is the idea of using a combiner?BA)Up to four sites can share one PCM linkB)Several TRXs can share one antenna systemC)The mobile can listen to two base stations at the same timeD)Only one base station is needed per siteE)Sending and transmitting can be performed from the same antenna6.The TRU handles how many timeslots per carrier?AA)8B) 3C)32D)167.天线增益是如何获得的?BA)在天线系统中使用功率放大器B)使天线的辐射变得更集中C)使用高效率的天馈线D)使用低驻波比的设备8.It is possible to have mixed CDU’s in the cabinet. Which combinations are allowed?DA) CDU type A and CDU type C+B) CDU type A and CDU type CC) CDU type A and CDU type DD) Both A and B9.Which unit enables connection of multiple transmitters to the same antenna?AA) Combining and Distribution Unit (CDU)B) Power Supply Unit (PSU)C) Transceiver Unit (TRU)D) Distribution Switch Unit (DXU)10.The ACCU performs which of the following?BA) Supplies DC power to the batteries.B) Provides circuit breaker protection for the PSU’sC) Distributes power to the IDM’sD) Provides circuit breaker protection forall Main RU’s in the cabinet11.Which type of CDU is a narrowband combiner?DA) CDU-AB) CDU-CC) CDU-C+D) CDU-D12.Which of the following can the OMT perform?DA) Read the cabinets Installation DatabaseB) Reconfigure the cabinets Installation DatabaseC) Display faults in the RBSD) All of the above13.The PSUs are responsible for __________________CA) controlling the usage of the backup batteriesB) receiving the input AC main supply anddistributing it throughout the cabinet C) transforming and rectifying input AC power and distributing itD) supervising power management and controlling the charging of the backup batteries14.During normal network operation the Base Station Timing ______________ and sent to other RBS units.BA) is generated in the ECU’s Central Timing UnitB) is synchronized in the DXU using T1 frame sync, or generated from TS 0 (E1).C) is generated in the #1 TRUD) is received via the Air interface1.RBS2000站温度过高超过门限值时，则EXTERNAL ALARM 灯会亮。

爱立信GSM基站介绍

爱立信2G基站介绍目录1.………………………………………………………………………………………简介2.………………………………………………………………………………………硬件介绍3.………………………………………………………………………………………OMT介绍4.………………………………………………………………………………………常见故障1.【简介】对于2G基站相信大家都已经非常熟悉了，在这里就做一个简单的介绍，目前我们常用的2G基站就下面几种：RBS2202,RBS2206,RBS2216,RBS2116,RBS2111，RBS2308,RBS2309,后面三种一般做室内分布用，RBS2111也经常作为室外无机房基站使用我们先介绍一下基站的基本布局及工作方式：传输的接入方式：2硬件介绍在爱立信RBS2000型基站常用的有RBS2202，RBS2216和RBS2111 RBS2000系统基本构成BSCDXU TRUTRU A-BISLOCAL--BUSRBS20002.1 RBS2202RBS2202机柜如上图内部供电示意图2.1.1.RBS2000功能2.1.2 总线系统本地总线 Local bus提供DXU、TRU和ECU单元的内部通信连接时间总路线定时总路线从DXU单元至TRU单元间传送无线空间的时钟信息。

X总线 X总线在各个TRU单元间以一个时隙为基础传送话音/数据信息。

它用于基带跳频。

CDU总线 CDU总线连接CDU单元至各个TRU单元，帮助实现O&M功能。

该总线在CDU单元和TRU单元之间传送告警和RU单元的特殊信息。

两个TRU并接至一个CDU，加上Y Cable时扩展至两个CDU。

CDU-C+时一定要按要求加Y-cable 电源通信环路电源通信环路在ECU单元、各个PSU单元和各个BFU单元之间传送控制和管理信息。

2.1.3 TRU的特点：将TRUD、RRX、RTX三位一体化。

爱立信基站介绍

一、爱立信基站设备基本介绍1、RBS2000系列基站设备的具体分类爱立信基站主要类型：RBS2202系列、RBS2206系列、微峰窝系列、室外站系列。

RBS2101~RBS2103系列这种设备属于室外安装类型的设备，这个类型的基站设备主要为室外的环境使用而设计的，除了主设备以外，还有空调，温度控制，供电等附属设备，通常采用独立供电进行工作，可以防雨水、防霜冻等，是户外设备的最好选择。

但受外界干扰较大，不利网络的稳定。

在我国的GSM运营商所采用的机型中几乎不使用该系列的机型。

RBS2202系列这种类型的设备属于室内安装的设备，结构较RBS2100系列的设备简单，没有独立的外部环境系统，不可独立供电（但可以自带整流模块）等，必须在室内安装使用。

这种系列是我国GSM运营商所采用的主要Ericsson设备类型。

系列RBS2301、RBS2302、RBS2402、MAXITE系列这种类型的设备属微蜂窝设备，可以在室内和户外安装，可以独立供电使用，体积较小，安装灵活方便。

主要用在街道覆盖、室内覆盖等。

RBS2206系列这种类型的设备属于室内安装的设备。

RBS2206 是一种室内型宏蜂窝基站设备，每个机柜可支撑最 多12 个收发信机。

其机柜与RBS2202 占地面积相同，略高，由于采用新型两倍容量的收发信机和合路器，机柜的载波容量也是RBS2202 的两倍。

其“双收发信机”—dTRU—与目前的单个TRU 体积相同，却在一个单元里包含有两个收发信机下图是RBS2000在网络中的位置及结构：移动台（MS ）：移动用户使用的便携终端。

由收发信机、天线、人机介面、电池等构成；基站（BS ）：基站收发信机、控制设备、天馈系统等组成，提供MS 与BS 间的无线信道； BSC移动交换中心（MSC ）：网络的核心，提供交换、网络控制与管理、互连接口等功能。

基站管理控制关系简化图：2、RBS2000系列基站组成系列基站组成：：（1）主要硬件组成L O C A L --B U SRBS2202机柜外型：RBS2206机柜图：DXU (Distribution switch Unit)分配交换单元。
